1、视频会议系统整体设计方案视频会议开展背景视频会议系统是一种现代化的办公系统，它可以使不同会场的实时现场场景和语音互连起来，同时向与会者提供分享听觉和视觉的空间，使各与会方有“面对面”交谈的感觉。随着社会的开展，视频会议的应用越来越广泛，同时对其视频音频质量、数据共享、灵活性以及易用性、可靠性和易管理性的要求也越来越严格。在如今的经济时代，企业必须寻求一种利用更少的资源来完成更多任务的策略。由于视频会议允许用户在可视的情况下交换信息，因而它几乎能够应用于任何情况下，提高通信的质量和效率。无论是用于传达产品介绍、销售活动、员工培训、管理信息还是增强分散地的协作方案，视频会议都日益成为一种能带来竞争

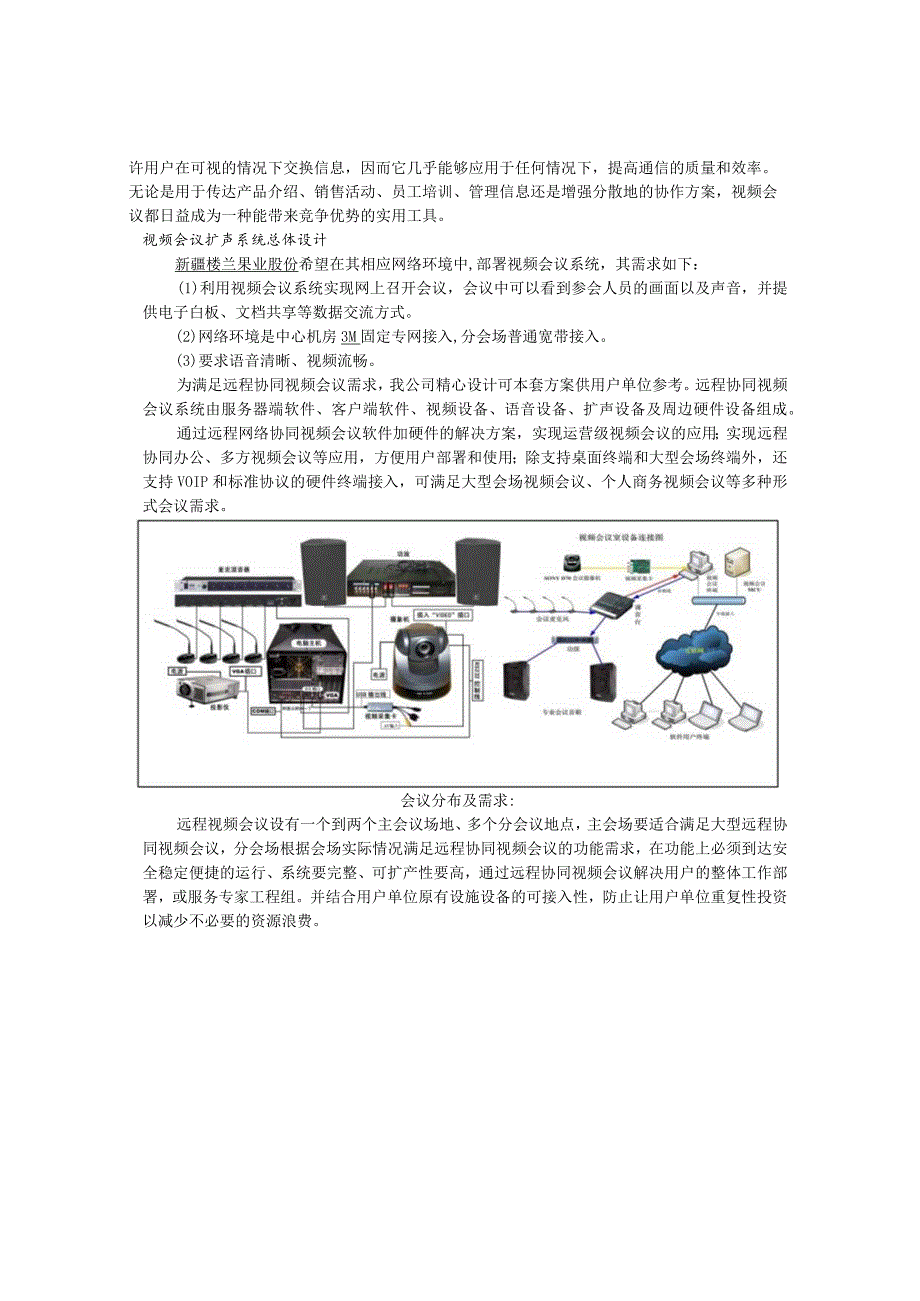

2、优势的实用工具。视频会议扩声系统总体设计新疆楼兰果业股份希望在其相应网络环境中,部署视频会议系统，其需求如下：(1)利用视频会议系统实现网上召开会议，会议中可以看到参会人员的画面以及声音，并提供电子白板、文档共享等数据交流方式。(2)网络环境是中心机房3M固定专网接入,分会场普通宽带接入。(3)要求语音清晰、视频流畅。为满足远程协同视频会议需求，我公司精心设计可本套方案供用户单位参考。远程协同视频会议系统由服务器端软件、客户端软件、视频设备、语音设备、扩声设备及周边硬件设备组成。通过远程网络协同视频会议软件加硬件的解决方案，实现运营级视频会议的应用；实现远程协同办公、多方视频会议等应用，方便用
3、户部署和使用；除支持桌面终端和大型会场终端外，还支持VOIP和标准协议的硬件终端接入，可满足大型会场视频会议、个人商务视频会议等多种形式会议需求。会议分布及需求:远程视频会议设有一个到两个主会议场地、多个分会议地点，主会场要适合满足大型远程协同视频会议，分会场根据会场实际情况满足远程协同视频会议的功能需求，在功能上必须到达安全稳定便捷的运行、系统要完整、可扩产性要高，通过远程协同视频会议解决用户的整体工作部署，或服务专家工程组。并结合用户单位原有设施设备的可接入性，防止让用户单位重复性投资以减少不必要的资源浪费。软件系统架构设计软件系统架构设计远程网络协同视频会议系统由服务器端软件、客户端软件
4、组成。协同视频会议软件是通过软件服务解决方案，可运行于互联网、专网、VPN等多种类型的网络中，支持B/S和C/S架构，方便与企业网站、OA、E即等系统无缝整合；支持多台服务器级联，均衡系统带宽的使用；支持更多用户并发，实现运营级视频会议的应用；实现远程协同办公、多方视频会议等应用，方便用户部署和使用；除支持桌面终端和大型会场终端外，还支持VOIP和标准协议的硬件终端接入，可满足大型会场视频会议、个人商务视频会议等多种形式会议需求。服务器端软件：提供音视频数据和协同功能数据转发服务;提供多种认证服务；提供服务器运行状态日志服务。 客户端软件：协同办公、视频会议多项功能的应用。 B/S、C/S架构
5、的支持：可通过PC客户端或WEB浏览器进入视频会议应用。 多种接入方式的支持：支持会场、桌面、VOIP/PSTM标准硬件终端等多种类型的终端接入。 服务器集群的应用：提供服务器级联功能实现服务器带宽平衡。系统应用网络拓扑图： 公司集团部署 系统服务端架构 多级服务器带宽平衡机制服务器级联，是指 将两台以上的服务器连 接到一起，以到达扩容 的效果。协同视频会议 系统支持将多台协同视 频会议服务器进展级 联，扩大视频会议系统 的容量。服务器级联分为并现高分同更领会议 4S数理转发服务 用户认证眼务 H右职务视咐会议限务 协同办公服务防火精办公人员集留匕，11小而。防*增办公人员联式和分布式两种形式
6、。并联式级联是指每台服务器在同一个网内并行服务，这样可以大大增加系统的容量，满足超大型会议的需求；分布式级联是指每台服务器分布在不同的网络中，分布式服务器负贲分发数据给所在网络内的终端用户，分布式级联一般应用在多级网络中，可以大大节省多级网络之间传输数据的带宽使用。并联式级联示意图上图中，主服务器架设在一级主干网络中；分布服务器1和分布服务器2架设在二级网络中；终端在三级网中登入系统。整个系统通过分布式服务器负责分发数据给终端用户，从而大大节省了一级主干网带宽的使用。系统与硬件终端互联互通协同视频会议系统完全支持H.323协议，实现了与标准H.323硬件终端设备无缝联接、互联互通。系统提供了两
7、种接入硬件终端的方式：桥接方式、直连方式。桥接方式桥接方式，是指使用相应的设备连接硬件终端与软件终端电脑，从而实现直连方式直连方式，是指将硬件终端直接接入网络，通过视高H.323服务进入会议的方式。会议室管理员通过使用呼叫硬件终端的功能，输入硬件终端IP地址直接呼叫终端用户,将终端的音视频接入会议室。示意图如下：（一联网/否-SHvVPNO-现高协同视频会议系统硬件终端及备服务器系统接入VOlP的应用VOIP接入视频会议的应用，可实现用户终端通过手机或固定接入视频会议。VOIP的接入是企业、政府部署视频会议功能的延伸，也是对企业原有VOIP资源的整合，能使会议用户随时随地参加视频会议，而不受网
8、络环境的制约。协同视频会议系统支持VOIP接入的应用，部署时，将协同视频会议服务器与支持H.323的VOIP网关进展连接V0IP网关负贲将来自网络的语音呼叫和传统的网络（固定和移动）进展交换，协同视频会议服务器从V（HP网关中获取数据并解析分发给软件终端。同时，协同视频会议服务器提供会议音频数据给VOlP网关，VOIP网关负责传输给手机或座机终端。对于手机或座机用户，则能实现呼叫VOIP用户、控制VOIP用户发言、断开VolP用户与会议室的连接等一系列操作。系统服务器硬件配置推荐协同视频会议服务器提供数据转发服务、认证服务、运行状态日志服务等。为保证服务正常运行，提供高质量的服务，服务器硬件和
9、操作系统需要到达一定的标准。推荐配置如下：工程最低配置推荐配置CPU频率2.OG以上2.5G以上CPU芯片AMD5000+或奔腾双核处理2.0系列AMD6000+或奔腾酷睿双核系列内存2G以上4G以上硬盘容量IOG以上可用空间20G以上可用空间操作系统Windows2000ServerWindows2003ServerWindowsXPSP2Windows2003Server终端的部署在终端的部署上，终端电脑的配置会直接影响系统运行的质量，每个会议室终端与桌面终端的部署都需要一台安装有协同视频会议系统客户端软件的电脑。由于会场终端对会议效果的要求略高于桌面终端，所以会场终端的硬件配置和外设的配
10、置要求与桌面终端有所不同。会场终端电脑配置推荐工程最低配置推荐配置CPU频率1.6G以上2.OG以上CPU芯片AMD4600+或奔腾双核系列AMD5200+或奔腾酷睿双核系列内存IG以上2G以上硬盘容量IOG以上可用空间20G以上可用空间显示卡集成显卡128M显存独立显卡512M显存操作系统Windows2000WindowsXPSP3WindowsXPSP3Windows2000会场终端音视频硬件配置推荐视频会议的整体效果取决于多种因素，包括电脑配置、网络资源、终端音视频设备等。由于视频会议中音视频的采集和显示由终端完成，所以终端音视频设备的选择就尤为重要，我们建议在部署视频会议时，尽量使用
11、高端的音视频采集和显示设备。会场型终端音视频设备分为以下几类：视频采集设备：摄像机、视频采集卡、视频压缩卡。视频采集卡或压缩卡通过PCl或USB接口安装在终端电脑中。摄像机的视频信号通过视频采集卡或压缩卡传送到系统中。选择摄像机时，我们推荐您采用CCD（电荷耦合器件）的摄像机，这种摄像机不仅体积小、重量轻，而且图像清晰度和亮度都高于传统CMOS摄像机。视频采集卡主要负责视频的数模转换工作，选择一款高档的视频采集卡，可提高视频在显示器或投影仪中的显示效果。视频输出设备包括：投影仪、等离子电视机、液晶电视机等。在会场中一般我们推荐高分辨率、高流明的投影仪。音频输入设备包括：有线麦克风+混音器、无线
12、麦克风、界面麦等。麦克风的选择较多，可根据具体会场的条件选择，选择麦克风时要注意以下几点：频率响应在150HZ-10KHZ；灵敏度不要过高，高敏感度麦克风容易产生啸叫；尽量使用指向型麦克风，对于只能使用不定向麦克风的用户，由于麦克风受外界环境影响较大，需要和回音消除器一起使用。音频输出设备包括：音箱、功放、调音台等。 背景可进展单独设置（如单位名称等），制止使用强烈比照混乱色彩。 在会议进展中，防止背景持续抖动、移动物体或人在背景前走动。 镜头对门口是背景设置的大忌。 被摄物体背后绝对制止有强光源（如窗户），否则镜头将对背后光源曝光。其他要求 如果终端设备的供电不稳定，建议采用交流稳压电源或U
13、PS。电源要求有较好接地，接地电阻为O.150.3欧姆。建议采用地毯等吸音材料装修会场，以免产生回响终端电脑配置推荐工程最低配置推荐配置CPU频率1.0G以上2.OG以上CPU芯片AMD2500+或奔腾42.4系列AMD5200+或奔腾酷睿双核系列内存512M以上2G以上硬盘容量IOG可用空间20G可用空间显示卡集成显卡64M显存独立显卡128M显存操作系统Windows2000WindowsXPSP2WindowsXPSP2WindowsVista网卡百兆网卡百兆/千兆自适应网卡终端音视频硬件配置推荐终端音视频设备相对于会场终端配置简单了很多，只需要麦克风、音箱、30万像素以上的USB网络摄
14、像头即可，为了到达更出色的效果，推荐选用CCD摄像头。桌面终端设备GP档）名称品牌、型号介绍音箱漫步者音箱、创新音箱、现代音箱多种品牌、多款型号选择摄像头天敏、极速、台电摄像头多种品牌、多款型号选择麦克风海天HT-D38麦克风定向会议话筒麦克风SomicV3小型桌面麦克风耳麦亲联耳麦、现代耳麦多种品牌、多款型号选择会议终端设备（高档）名称品牌、型号介绍音频采集设备ClearOneCHT50USB桌面式全向麦克风喇叭、回声消除、噪声抑制、线路回声消除麦克风公信多种品牌、多款型号选择麦克风公信多种品牌、多款型号选择摄像头SONY、新视界多款型号选择耳麦创新、现代耳麦多种品牌、多款型号选择音箱漫步者
15、、LAX音箱多种品牌、多款型号选择软件系统功能特性视频功能支持多种压缩算法如何通过新技术，在高压缩率与高视频质量中取得平衡，是优秀的视频会议系统所必须具备的根本特点之一。协同视频会议系统支持基于MPEG-4视频编码，与MPEG-I和MPEG-2相比，MPEG-4更注重系统的交互性和灵活性，传输速率要求较低(4800-64000bitsec之间)。MPEG-4能利用很窄的带宽，通过帧重建技术，压缩和传输数据，以求以最少的数据获得最正确的图像质量。MPEG-4第一个使你由被动变为主动(不再只是观看，允许你参加其中，即有交互性)的动态图像标准；它的另一个特点是其综合性以及更广的适应性和可扩展性。MPEG-4优点(1) 高效的压缩性。MPEG-4的压缩比高，能够比其他算法提供更好的压缩比，最高可达200:1,更重要的
