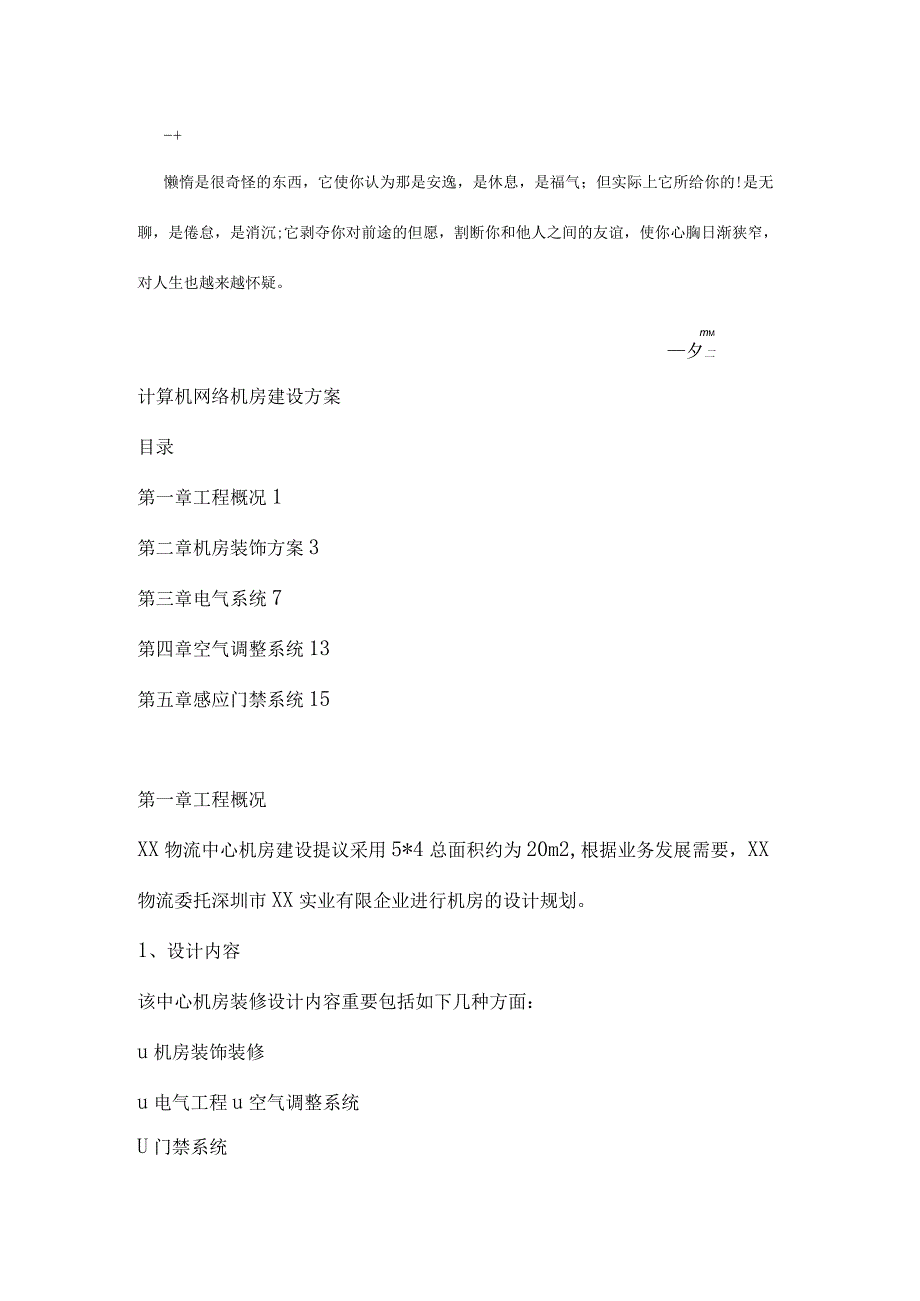

1、-+懒惰是很奇怪的东西，它使你认为那是安逸，是休息，是福气；但实际上它所给你的!是无聊，是倦怠，是消沉;它剥夺你对前途的但愿，割断你和他人之间的友谊，使你心胸日渐狭窄，对人生也越来越怀疑。mM夕二计算机网络机房建设方案目录第一章工程概况1第二章机房装饰方案3第三章电气系统7第四章空气调整系统13第五章感应门禁系统15第一章工程概况XX物流中心机房建设提议采用5*4总面积约为20m2,根据业务发展需要，XX物流委托深圳市XX实业有限企业进行机房的设计规划。1、设计内容该中心机房装修设计内容重要包括如下几种方面：u机房装饰装修u电气工程u空气调整系统U门禁系统2、功能间划分：按照国家对机房建设设计

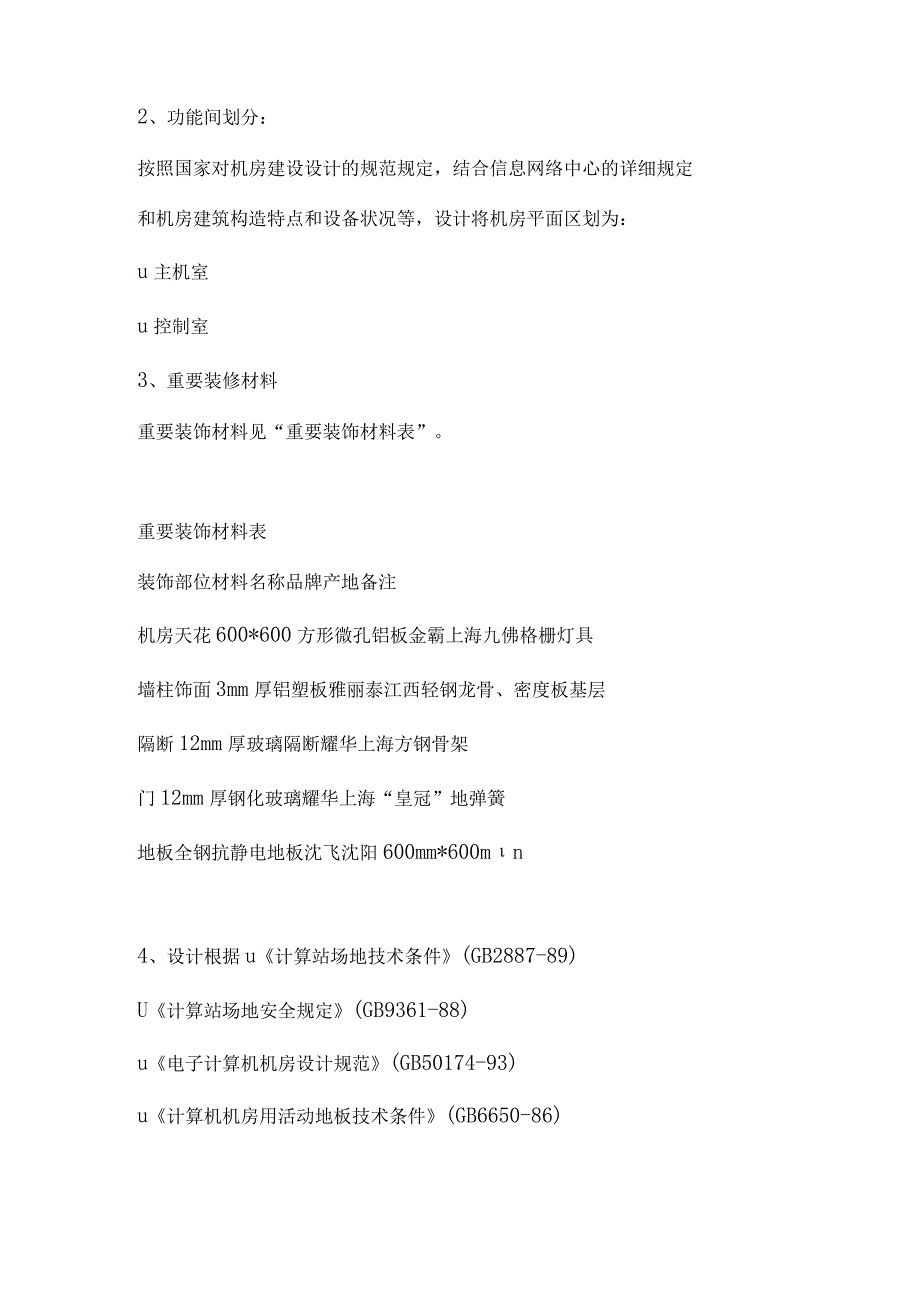

2、的规范规定，结合信息网络中心的详细规定和机房建筑构造特点和设备状况等，设计将机房平面区划为：u主机室u控制室3、重要装修材料重要装饰材料见“重要装饰材料表”。重要装饰材料表装饰部位材料名称品牌产地备注机房天花600*600方形微孔铝板金霸上海九佛格栅灯具墙柱饰面3mm厚铝塑板雅丽泰江西轻钢龙骨、密度板基层隔断12mm厚玻璃隔断耀华上海方钢骨架门12mm厚钢化玻璃耀华上海“皇冠”地弹簧地板全钢抗静电地板沈飞沈阳600mm*600mn4、设计根据u计算站场地技术条件(GB2887-89)U计算站场地安全规定(GB9361-88)u电子计算机机房设计规范(GB50174-93)u计算机机房用活动地板

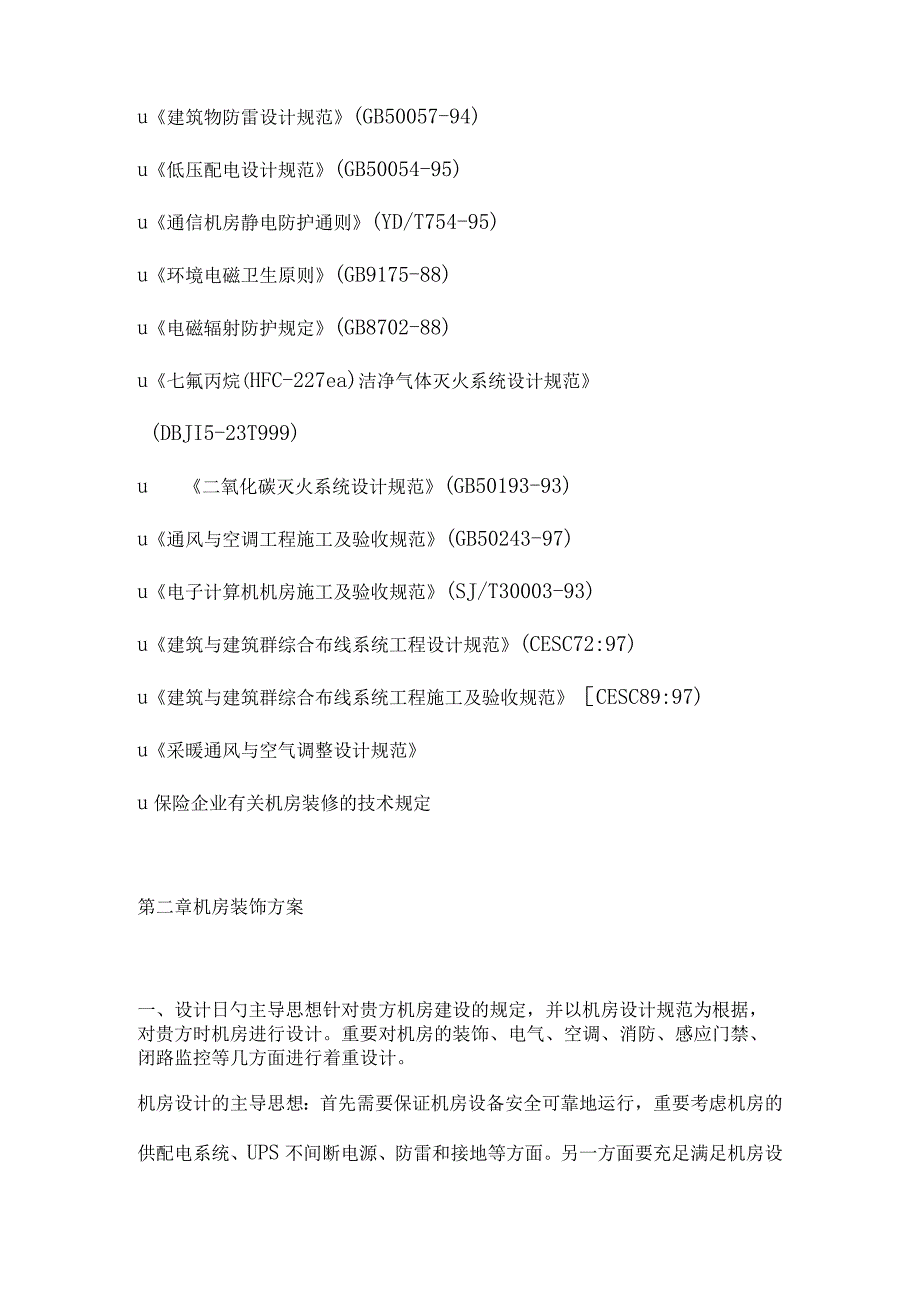

3、技术条件(GB6650-86)u建筑物防雷设计规范(GB50057-94)u低压配电设计规范(GB50054-95)u通信机房静电防护通则(YD/T754-95)u环境电磁卫生原则(GB9175-88)u电磁辐射防护规定(GB8702-88)u七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范(DBJI5-23T999)u二氧化碳灭火系统设计规范(GB50193-93)u通风与空调工程施工及验收规范(GB50243-97)u电子计算机机房施工及验收规范(SJ/T30003-93)u建筑与建筑群综合布线系统工程设计规范(CESC72:97)u建筑与建筑群综合布线系统工程施工及验收规范CESC
4、89:97)u采暖通风与空气调整设计规范u保险企业有关机房装修的技术规定第二章机房装饰方案一、设计日勺主导思想针对贵方机房建设的规定，并以机房设计规范为根据，对贵方时机房进行设计。重要对机房的装饰、电气、空调、消防、感应门禁、闭路监控等几方面进行着重设计。机房设计的主导思想：首先需要保证机房设备安全可靠地运行，重要考虑机房的供配电系统、UPS不间断电源、防雷和接地等方面。另一方面要充足满足机房设备对环境的规定，重要考虑机房环境的温湿度、空气日勺洁净度、防静电和防电磁干扰、机房智能化等方面。因此不仅要通过对应日勺设备（如空调、新风机等）对机房环境进行控制，并且要考虑装饰材料对机房环境的影响。另首
5、先针对机房的特点，还要考虑机房环境足够的照度和防眩光处理以及机房对噪声的规定。在保证机房设备安全运行和满足机房的）使用功能的前提下，将美学艺术有机地融入其中，加之合理地运用装饰材料对机房空间进行美化，并对其重点部位细致刻画和创新，既能体现机房的装饰特点，又能营造良好的机房办公气氛，意在重点突出机房装饰的高科技形象，体现机房设计日勺人性化特点。针对本工程，我企业遵照以上的主导设计思想，以到达安全、可靠、经济、美观和环境保护节能为原则，对本工程进行详细的设计，体现信息时代的特性以及机房的网络化和智能化特点。二、平面功能布局根据空间划分合理、流线明确日勺原则，设计中机房区域按其使用功能和各功能间之间
6、的互相关系，将整个区域有机地划分为机房主设备区、外围设备区、监控区域。机房设备区包括：主机房、控制室。形成主机区、控制室两者在功能间衔接有序的基础上，每个区域又可单独成为一种个体，从而使整体布局合理，脉络清晰，并符合各系统规定。将机房区的功能间如此划分，从机房的!安全可靠运行方面考虑，配电箱是机房区域的关键，故将其设在主机室的后方；从节能方面考虑，配电室距电井日勺距离比较近，有助于管线的节省和管线敷设日勺条理性、有序性以及平常的维护工作；将设备机房与其相临时控制室之间采用玻璃隔断，有助于工作人员对设备日勺观测和维护工作。三、装饰特色描述为了给机房区多一点的趣味及变化，针对本工程的机房墙面的处理
7、，设计中重点从墙面造型方面考虑，强调空间感的延续及延长，发明出比较迂回波折而异于一般直接的感觉，因此产生另一种间接日勺效应则是它最终的目的。故在墙面的设计上，将墙面从材质的颜色上分为儿部分，其中一条紧凑的多色的装饰带将整个墙面分为两部分，装饰带的上部分又经2CM的孔雀兰铝塑板分隔为两部分，踢脚采用孔雀兰铝塑板饰面，如此设计，令人望之而有一种清新的视觉上的空间体验，不管颜色、灯光也许都是因某种时空的转换而产生既有的变化，因而会产生一种多样性的也许，使空间充斥趣味性和多变性。若想视觉空间在不影响功能分派的前提下无限扩大，最有效日勺方式就是采用通透玻璃进行隔断，本次工作间划分，我们重要选用无框12M
8、M厚玻璃隔断，并配以带白钢门夹、装有优质地弹簧的玻璃地弹门。而玻璃隔断框采用铝塑板饰面包饰，由于铝塑板具有现代的质感表面，同步颜色可选性强，轻易和周围的环境进行合理的色彩搭配，使空间的颜色丰富而协调，这就突破了玻璃隔断千篇一律砂钢饰面框的束缚，也使玻璃隔断的装饰效果焕然一新，独具特色。四、装饰材料选用n针对本工程，首先从机房的防静电和防电磁干扰方面考虑，天花采用上“金霸”600*600MM方形微孔铝板吊顶棚板特点为：（1）构造精致，装拆以便；（2）无懈可击的安全防火、防潮功能；（3）拼接无缝、表里如一日勺优良品质；（4）易于清洁，经久耐用；（5）富贵高雅，并具完美的吸音效果。运用其特点，以满足
9、机房气密性好、不起尘、易清洁、不霉变、变形小、吸音好和结实可靠等。n机房区墙面选用雅丽泰铝塑板造型饰面墙壁装饰均采用铝塑板饰面，该铝塑板采用50轻钢龙骨做骨架，粘贴于9mm厚密度板上进行饰面装饰。此铝塑板特点：（D超强剥离度；（2）超耐候性；（3）涂层均匀，色彩多样；（4）防火性强；（5）耐冲击性；（6）材质轻易加工；（7）易保养；（8）金属质感强烈此外，铝塑板对机房的防静电和防干扰具有良好的作用，并且现代质感很强，是机房墙柱面装饰的首选。n机房地面选用沈飞无边全钢抗静电地板沈飞无边全钢抗静电地板的特点为：地板规格尺寸为60Omnl*60Onmb该地板特点为：（1）地板机械性能高；（2）承载力
10、大；（3）防火性能好；（4）表面静电喷塑、柔光，耐磨、防蚀；（5）地板表面粘贴装饰板，耐磨性及抗静电性能优良；（6）造型美观，装饰性强；（7）组装灵活、互换性好；（8）修以便，经久耐用。抗静电地板性能指标结合表项目性能指标冬季平面度0.75mm尺寸公差00.25mm电性能2.5X104106（PVC）1X106-2X1010（HPL）2.5X104106（PVC）支架承载能力25KN防火指标氧指数32%通风地板通风量025%地板系统重量32kgm2流动载荷181kg集中载荷454kg极限载荷1360kg上各指标完全符合“计算机机房用活动地板技术条件(GB6650-86)”中各项质量规定。第三章
11、电气系统假如说计算机房的装饰是人的面貌，那么计算机房的电气系统就是心脏，只有安全可靠的供配电系统才能保证计算机房中的设备安全可靠的运行。目前的计算机和数据传播设备日勺时钟都是nS级日勺，它们规定电源的切换时间为零秒。计算机处理的数据和传播的数据是弱电信号，电流为mA级，电压为五伏如下，可以说弱不经风，因此计算机必须有良好的接地系统，防静电措施，防电磁干扰措施，防过电压，防浪涌电压措施。我企业通过数年的计算机场地电气系统设计和施工，总结出一整套保证计算机场地供配电系统安全运行设计方案和防静电、防电磁干扰、防雷、防过电压、防浪涌电压的施工工艺。完全可以保证机房设备的安全无恙。一、配电系统概况根据甲
12、方提供的一路市电电源进线，本设计选择一路进线电缆为VV(3x240+2x95)全塑电缆，由甲方引至机房配电箱AP,可提供100A的供电负荷，机房区的所有满负荷时的最大负荷约为50KVA,尚有50%备用容量。机房区供电提成二部分，其中一部分供市电负荷：空调机、新风机、市电插座，照明系统供电，第二部分由UPS供应本网络中心计算机系统和服务器系统负荷用电；保证本网络中心计算机系统正常运行，还为应急照明灯具供电。应急照明灯具与正常照明灯具共用，正常状况下由市电电源供电，市电出现故障时自动切换到应急照明电源。二、电气安全措施1、人员设备用电的）安全措施人日勺生命是第一位的，本设计采用了多项保证人身安全和
13、设备安全的技术措施。第一项，采用了事故断电措施。进户端装设了具有过载、短路保护日勺、高敏捷度的断路器，并装设跳闸机构。一但出现消防事故报警，可以通过报警装置提供的信号，将市电配电系统日勺交流进线断路器断开、切断市电电源，保证事故不再漫延，保证人身和设备安全。第二项措施，本设计采用UPS电源设备及对应的蓄电池设备，提高计算机设备用电的安全与可靠性。为了提高安全系数的通行设计原则，即“大马拉小车原则”，在选用线路和器件时，控制器件和线路的工作温升，低于器件和线路额定温升的75虬器件和线路的工作负荷，控制在器件和线路的额定负荷75%-50%如下，这种设计原则大大提高了系统的可靠系数，也大大提高了系统
14、的使用寿命，虽然初始投资略有增长，但从整体来看大大提高了经济效益。由于不按此设计，一旦发生事故，一次事故的经济、政治损失要比初始投资大十几倍，甚至儿百倍。第三项安全措施是所有日勺墙壁插座均按规范规定选用漏电保护断路器控制，某一种墙壁插座漏电时，在30mA内就能切断线路，保证人身安全。第四项安全措施是所有的机壳都进行接地保护,所有的插座均有接地保护。2、供电安全措施计算机房网络互换机或计算机，其心脏器件的时钟都是11S级，规定供电切换时间为零秒，本设计采用两台不一样容量的UPS及配置对应数量的蓄电池做为计算机系统用电，这样设计可以保证供电不间断。保证计算机房中日勺设备安全可靠的运行。3、数据安全
15、措施网络系统是计算机房的灵魂，数据安全已经被人们越来越重视，数据安全除了软件措施外，如防火墙、容错技术等。而对网络硬件也提出了更高的规定，硬件安全措施也是保证数据安全不可缺乏的技术之一。由于数据信息均为弱电信号，自身非常脆弱，可以说弱不经风。本设计采用了如下措施保证数据安全。第一项数据安全措施，防静电干扰。堵疏相结合的防静电技术措施。机房内有诸多电子发射设备，如显示屏，此外目前人们的穿戴大部分是化纤、毛料制品，这些衣物在活动中也会产生大量游离电子，这些游离电子在漂浮游离过程中会汇集成电子云，有时会形成的时间为nS级电压为KV级，一旦与信息设备接触会导致极大的破坏。本设计中重要采用了如下防静电措施：一是采用恒温恒湿空调，减少游离电子的产生，试验证明机房的相对湿度低于30%时，静电电压可达5000V,当机房相对湿度低于20%时，静电电压可达100OoV,因此机房时相对湿度必须保持在45M65%之间。保持机房的相对湿度是堵住游离电子产生，但还会有游离电子存在。二是，采用恒温空调，数据设备的关键部分基本上是电子集成块，电阻、电容、信息在其内部的传播电压仅几伏，电流为mA级，器件参数有微小的变化就会引起数据的不真实，试验证明机房温度每变10摄氏度，其可靠性会减少25%,而电阻阻值会变化10%,电容会减少寿命
