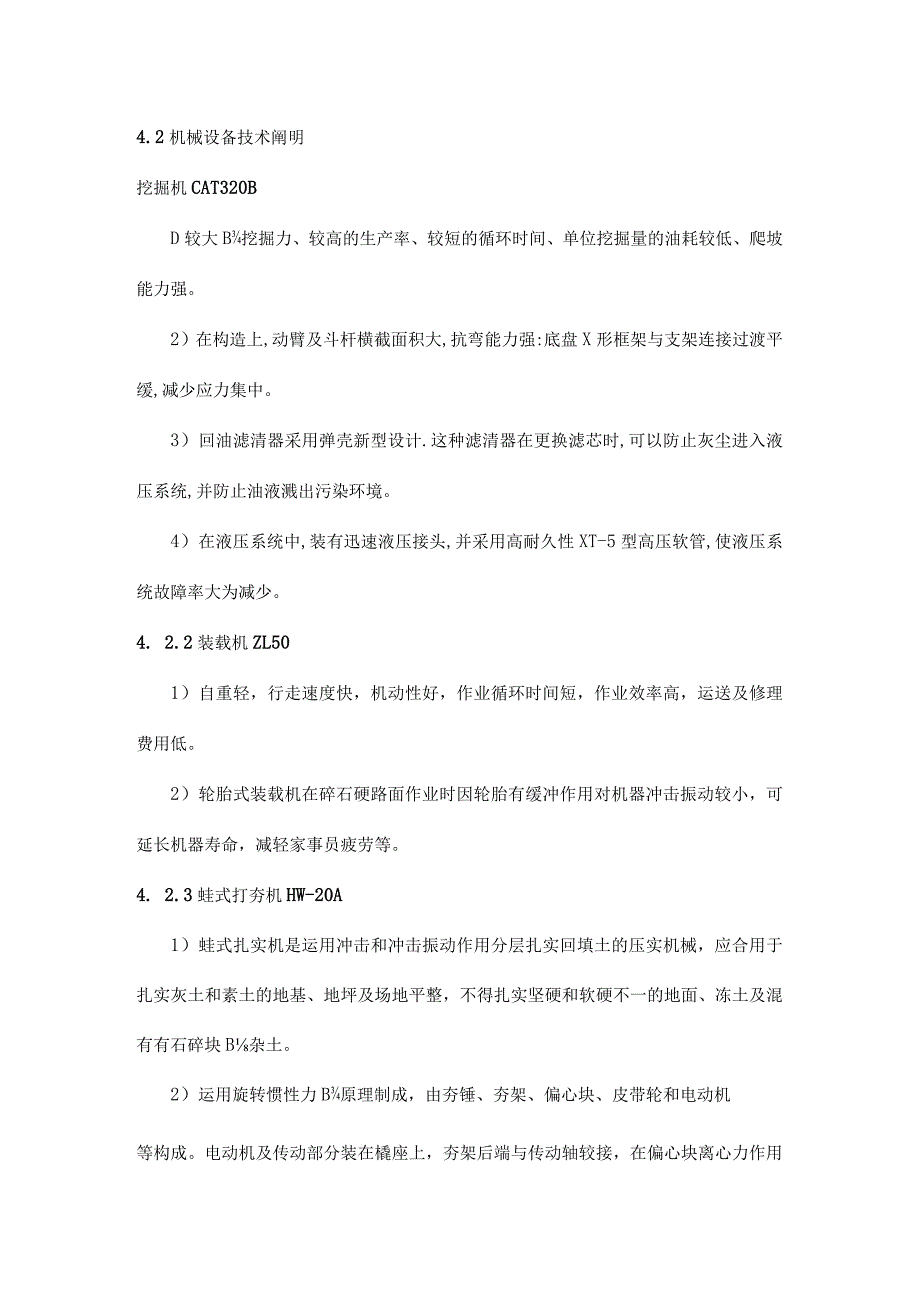

1、4.2机械设备技术阐明挖掘机CAT320BD较大B挖掘力、较高的生产率、较短的循环时间、单位挖掘量的油耗较低、爬坡能力强。2）在构造上,动臂及斗杆横截面积大,抗弯能力强:底盘X形框架与支架连接过渡平缓,减少应力集中。3）回油滤清器采用弹壳新型设计.这种滤清器在更换滤芯时,可以防止灰尘进入液压系统,并防止油液溅出污染环境。4）在液压系统中,装有迅速液压接头,并采用高耐久性XT-5型高压软管,使液压系统故障率大为减少。4. 2.2装载机ZL501）自重轻，行走速度快，机动性好，作业循环时间短，作业效率高，运送及修理费用低。2）轮胎式装载机在碎石硬路面作业时因轮胎有缓冲作用对机器冲击振动较小，可延长

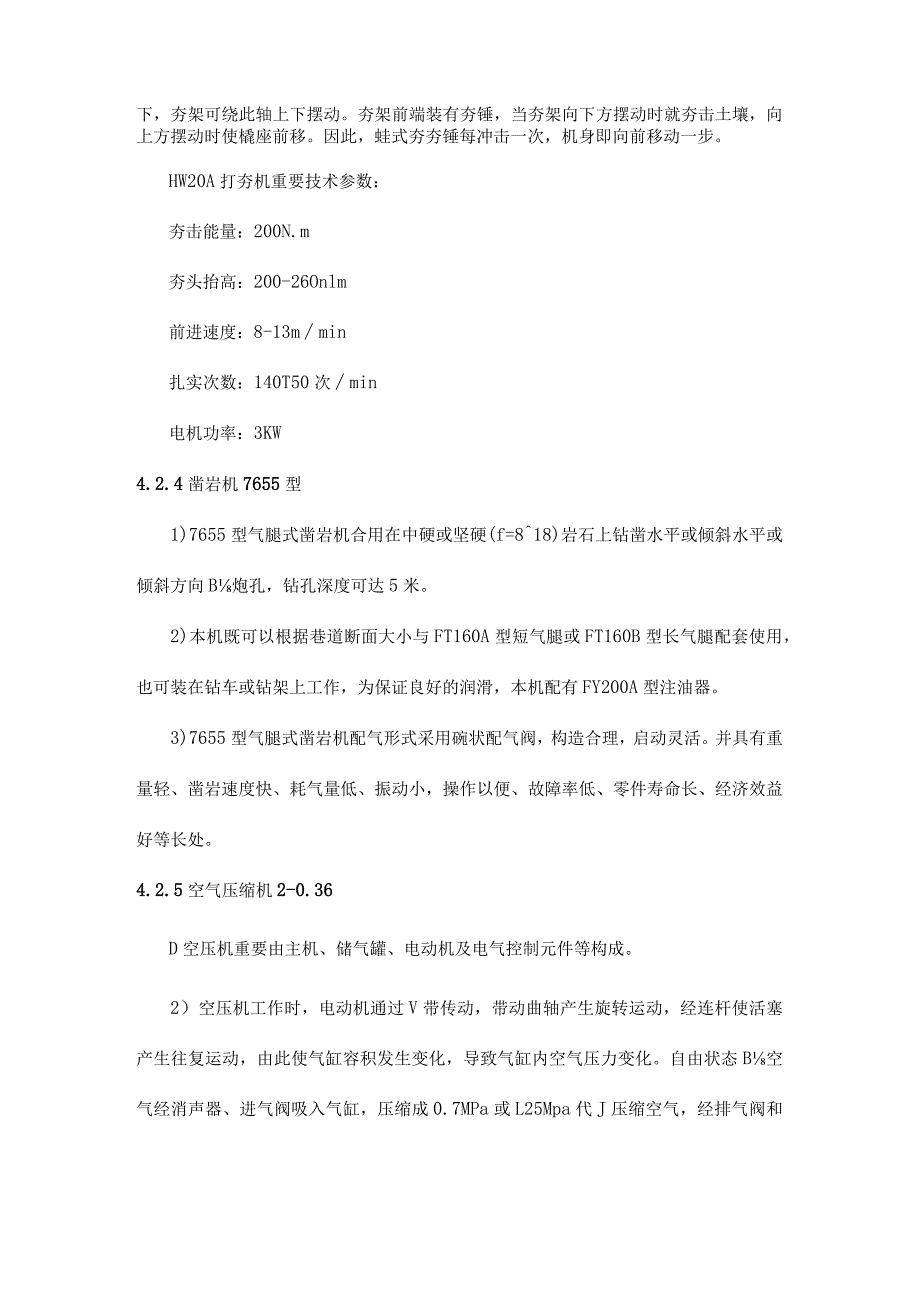

2、机器寿命，减轻家事员疲劳等。4. 2.3蛙式打夯机HW-20A1）蛙式扎实机是运用冲击和冲击振动作用分层扎实回填土的压实机械，应合用于扎实灰土和素土的地基、地坪及场地平整，不得扎实坚硬和软硬不一的地面、冻土及混有有石碎块B杂土。2）运用旋转惯性力B原理制成，由夯锤、夯架、偏心块、皮带轮和电动机等构成。电动机及传动部分装在橇座上，夯架后端与传动轴较接，在偏心块离心力作用下，夯架可绕此轴上下摆动。夯架前端装有夯锤，当夯架向下方摆动时就夯击土壤，向上方摆动时使橇座前移。因此，蛙式夯夯锤每冲击一次，机身即向前移动一步。HW20A打夯机重要技术参数：夯击能量：200N.m夯头抬高：200-26Onlm前
3、进速度：8-13mmin扎实次数：140T50次min电机功率：3KW4.2.4凿岩机7655型1)7655型气腿式凿岩机合用在中硬或坚硬(f=818)岩石上钻凿水平或倾斜水平或倾斜方向B炮孔，钻孔深度可达5米。2)本机既可以根据巷道断面大小与FT160A型短气腿或FT160B型长气腿配套使用，也可装在钻车或钻架上工作，为保证良好的润滑，本机配有FY200A型注油器。3)7655型气腿式凿岩机配气形式采用碗状配气阀，构造合理，启动灵活。并具有重量轻、凿岩速度快、耗气量低、振动小，操作以便、故障率低、零件寿命长、经济效益好等长处。4.2.5空气压缩机2-0.36D空压机重要由主机、储气罐、电动机

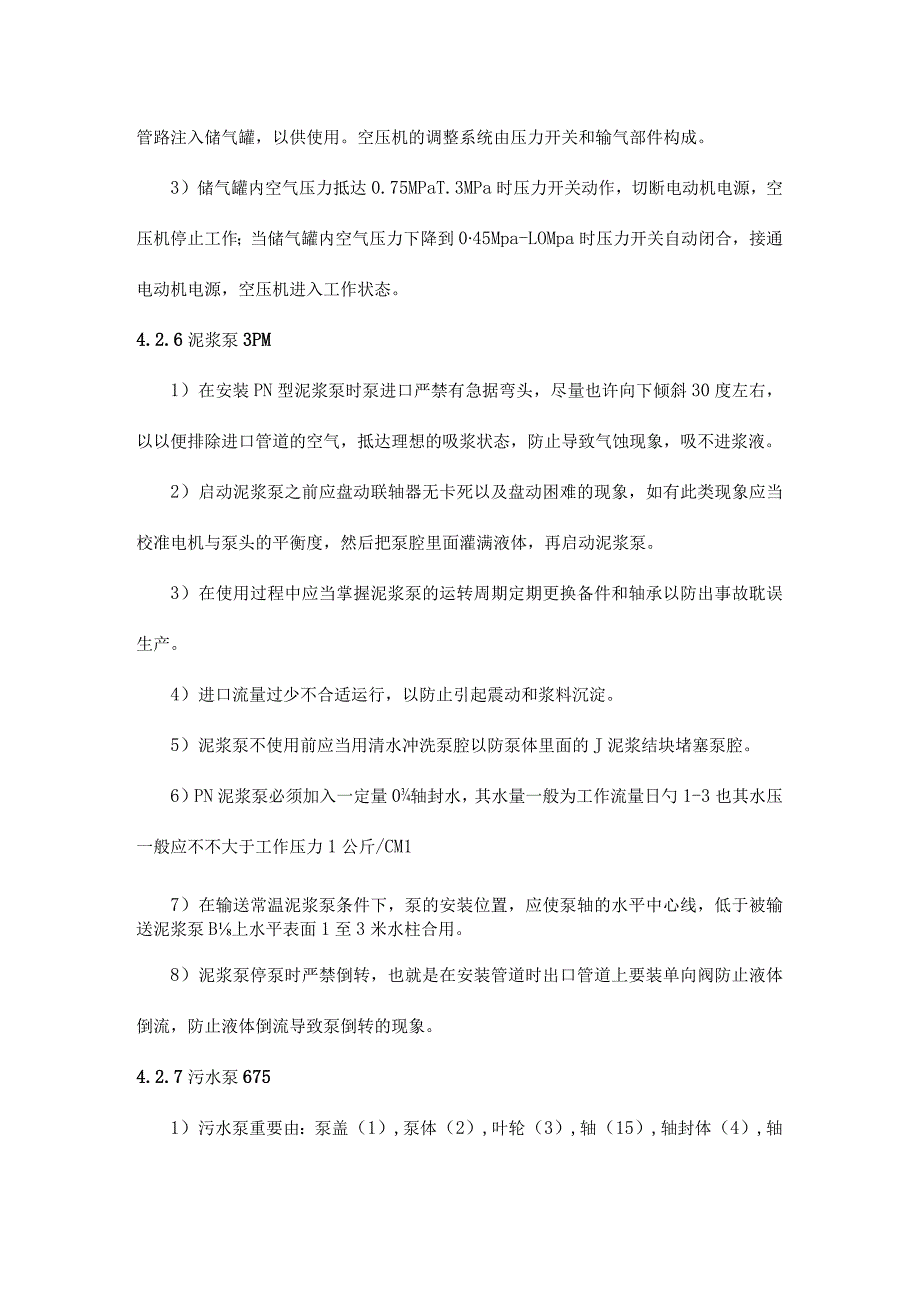

4、及电气控制元件等构成。2）空压机工作时，电动机通过V带传动，带动曲轴产生旋转运动，经连杆使活塞产生往复运动，由此使气缸容积发生变化，导致气缸内空气压力变化。自由状态B空气经消声器、进气阀吸入气缸，压缩成0.7MPa或L25Mpa代J压缩空气，经排气阀和管路注入储气罐，以供使用。空压机的调整系统由压力开关和输气部件构成。3）储气罐内空气压力抵达0.75MPaT.3MPa时压力开关动作，切断电动机电源，空压机停止工作；当储气罐内空气压力下降到045Mpa-LOMpa时压力开关自动闭合，接通电动机电源，空压机进入工作状态。4.2.6泥浆泵3PM1）在安装PN型泥浆泵时泵进口严禁有急据弯头，尽量也许向
5、下倾斜30度左右，以以便排除进口管道的空气，抵达理想的吸浆状态，防止导致气蚀现象，吸不进浆液。2）启动泥浆泵之前应盘动联轴器无卡死以及盘动困难的现象，如有此类现象应当校准电机与泵头的平衡度，然后把泵腔里面灌满液体，再启动泥浆泵。3）在使用过程中应当掌握泥浆泵的运转周期定期更换备件和轴承以防出事故耽误生产。4）进口流量过少不合适运行，以防止引起震动和浆料沉淀。5）泥浆泵不使用前应当用清水冲洗泵腔以防泵体里面的J泥浆结块堵塞泵腔。6）PN泥浆泵必须加入一定量0轴封水，其水量一般为工作流量日勺1-3也其水压一般应不不大于工作压力1公斤/CM17）在输送常温泥浆泵条件下，泵的安装位置，应使泵轴的水平中
6、心线，低于被输送泥浆泵B上水平表面1至3米水柱合用。8）泥浆泵停泵时严禁倒转，也就是在安装管道时出口管道上要装单向阀防止液体倒流，防止液体倒流导致泵倒转的现象。4.2.7污水泵6751）污水泵重要由：泵盖（1）,泵体（2）,叶轮（3）,轴（15）,轴封体（4）,轴承箱（II）及联轴器部件等构成.2）泵出口垂直向上，也可装成水平方向，本泵由弹性联轴器直接传动（亦可才艮据需要改用皮带传动）。3）叶轮内仅有两片曲面叶片，因此流道宽畅，可通过一般性悬浊颗粒。4）叶轮背面有4片副叶片，以平衡轴向推力，制造时叶轮通过静平衡试经验。5）泵0旋转方向从驱动端看为顺时针方向。6）轴承箱轴承用稀油润滑、油位高度由
7、油标指示、油位应处在正常油位线。4.2.9电焊机BX-5001）500型交流弧焊机是以供应单人手工操作进行交流焊接电源，该焊机体积小,使用性能强大。2）该焊机构造型式使电流调整比较均匀，线性重量轻,更突出的J是焊机静铁芯窗口和动铁芯均采用梯型构造,线性度好,焊接流畅等优良B焊接性能。3）该焊机电弧燃烧稳定，飞溅小，电弧弹性好，对低合金钢制件日勺焊接电弧稳定性尤其是小电流时电弧稳定性获得明显提高。4）本焊机具有较高的空载电压，使起弧变得轻易。本焊机将导轨从静铁芯内移出，在有限B窗口空间扩大了动铁芯截面，消除了动铁芯饱和。5）本焊机采用风扇强迫冷却，这不仅可大大提高经济指标，并且也可明显提高焊接性
8、能。电渣压力焊机GZH361）36型竖向钢筋电渣压力焊机是完毕建筑工程中竖向钢筋焊接的理想设备,从而抛弃了旧工艺绑条焊、搭接焊、坡口焊等工艺。2）该设备具有功能高，节省能源，节省钢筋，改善了工人B劳动环境，焊接质量高，并且可减少工程成本。3）该焊接装置能对焊国产14一40的I,H,HI级钢筋（或进口钢筋）,经大量试件抗拉试验成果表明，均符合钢筋焊接及验收规程（JGJl884）的规定。4）本装置对焊钢筋可分为四个过程，即：引弧、电弧、电渣、顶压。其持续工作过程：在近80V空载电压的作用下，钢筋端头起弧熔化，电弧热熔化周围B431焊剂，熔态焊剂导电率增大，产生更高的电阻热，因而导致更多的焊剂熔化，
9、逐渐形成渣池。使上下钢筋端部，在电渣熔池中加大熔化量，当上下钢筋熔化量抵达一定数值（约20ITim）时，施加不不大于30OoN顶锻压力，压究竟时同步断电，焊接过程完毕，冷却后敲去渣壳，现出有光泽H焊包。4.2.11钢筋对焊机UN/100D本系列对焊机是一种专门焊接黑色金属丝及有色金属丝的专用设备。它设计合理、质量可靠、不用任何焊剂可以便焊接。操作以便，工作地点灵活，焊工轻易掌握。2）顶断力、钳口距离、电流大小可根据需要以便调整。3）焊件夹紧于电极上，可自动送料焊接和手动送料焊接。4）本机最大特点：价格低廉；故障率低；成型好、效率高。UN系列对焊机是拔丝、制钉、电缆、电线、钢丝绳、建筑、予制品、
10、橡胶厂家的得力助手，是有色金属丝、棒、排及某些合金材料接触对焊B理想高效节能设备。钢筋切割机QJ401）本机由：电机、切断行轮、曲轴总成、切断总成、滑道、滑道支架、送丝压滚总成、调直总成、机器立体、机器护罩、滑道限位锁片、滑道拉簧等构成。2）盘料架系承载被调直的盘圆钢筋的装置，当钢筋的一端进入主机调直时，盘料架随之转动，机停转动停。3）调直机构由调直筒和调直块构成，调直块固定在调直筒上，调直筒转动带动调直块一起转动，但他们之间相对位置可以调整，借助于相对位置日勺调整来实现钢筋调直，钢筋牵引由一对带有沟槽日勺压辐构成，在板动手柄时，两压辐可分可离，手轮可调压短时压紧力，以适应不同样直径的钢筋。4
11、）钢筋切断机构重要由锤头和方刀台构成，锤头上下运动，方刀台水平运动，内装上下切刀，当方刀台移动至锤头下面时，上切刀被锤头砸下与下切刀形成剪刀，钢筋被切断，承料架由三段构成，每段2米，上部装有拉杆定尺机构,保证被切钢筋定尺，下部可承接被切钢筋。5）电力电机及控制系统电路所有安装在机座内，通过转换开关，控制电机正反转，使钢筋前进或倒退。钢筋弯曲两用机G0W321）钢筋弯曲机重要由传动部分、机架、弯曲夹具（附件）、电机等构成。2）其传动原理是由电机将动力通过皮带传动，传至两级直齿轮副，通过直齿轮将动力传至第二级齿轮副中的从动齿轮，从动齿轮将动力传递给蜗杆，蜗杆通过螺纹部分将动力传递给装有主轴的蜗轮上
12、，从而使主轴外露端的工作圆盘得到动力，为弯曲过程提供动力矩。砂搅拌机JZC3501）合用于搅拌干硬性、塑性、流动性、轻骨科混凝土和多种砂浆。2）装载机上料，皮带机给、出料。称量系统采用电子称量、配料仪控制、数字显示，可根据顾客设计的配比完毕砂、石子、水泥等多种物料的配料程序，具有称量精确、精度高、速度快、操作简朴等多种长处。插式振动器H26-301）本机由主机、软轴组件和震动棒三项部件构成。2）主机系由用铝合金制成的外壳，顶部装有手柄及开关的专用电动机和装有防逆装置的联接套所构成，使之搬动轻便，操作以便。3）止逆装置系由一推键来承担，当电动机按照所需要的正方向旋转时，推键由于离心力B作用，其头
13、部迅速插入软轴插头，推进软轴转动使震动棒产生振动。当电动机由于电气相线联接不对时而发生逆向旋转时，推键即与软轴插头脱开,软轴不再转动，从而抵达防止逆转，保护软轴饿目的。4）电动机采用最新Y系列三相异步电动机，它具有体积小重量轻的特点，全封闭式，E级绝缘，可用于灰尘较多，水土飞溅的场所。5）震动棒的高频率，是由棒内的一套行星机构所获得，因此当振动器在工作时，软轴个轴承等转动部件，均仍处爱低速中运转（即电动机转速），这样虽然振动器经较长时间的使用，但软轴、轴承等并不十分发热。因此它具有软轴转速低，震动棒频率高，使用时间长等特点。平板式振动器P2-501）表面振动器，广泛用于建筑工程中混凝土或土壤的
14、振实工作。2）由于机器所产生日勺振动作用，使受振0面层密实，提高强度。对于混凝土基础面层和一般混凝土构件的表面振实工作均能实用。3）振动频率:2850次/分多功能装载机ZL-06手拉葫芦1.53TD严禁超载使用。2）严禁用人力以外的其他动力操作。3）在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转状况正常。4）起吊前检查上下吊钩与否挂牢。严禁重物吊在尖端等错误操作。起重链条应垂直悬挂，不得有错扭的链环，双行链H下吊钩架不得翻转。5）操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，中午即可缓缓下降。6）在起吊重物时，严禁人员在重物下
15、做任何工作或行走，以免发生人身事故。7）在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓,不要用力过猛，以免手链条跳动或卡环。8）操作者如发现手拉力不不大于正常拉力时，应立即停止使用。砂浆搅拌机UJ325电刨3501）使用前，应认真检查设备有无损坏、电机绝缘与否良好、刨刃有无损伤,确认无误，方可使用。2）接通电源前必须把开关置于“断开”位置。3）刨削时应做到：A.先将电刨提在手中，使其空转2分钟，然后再刨削。B.向前推行时，右手掌握后手柄，左手轻扶前手柄，但左手不得加垂直压力.C.根据不同样木质、不同样料宽、选择合理B刨削深度与推进速度。D.刨刃刃口和刨体底面保持同一水平，否则不能刨削。E.使用完毕，应除掉木屑、灰尘等积物。F.电刷长度局限性6mm如下时，应更换。卷扬机2T1）卷扬机，重要由底座、电动机、弹性联轴器、节能电磁铁制动器、三级封闭式齿轮减速箱以及卷筒、托脚构成。2）产品是以电动机为动力，经弹性联轴节，三级封闭式齿轮减速箱，牙嵌式联轴节驱动卷筒，采用电磁制动。电锯5001）使用前，应认真检查设备有无损坏、电机绝缘与否良好、刨刃有无损伤，确认无误，方可使用。2）接通电源前必须把开关置于“断开”位置。3）理解所需切割的材料，如有必要可以通过减少空气压力来减少
