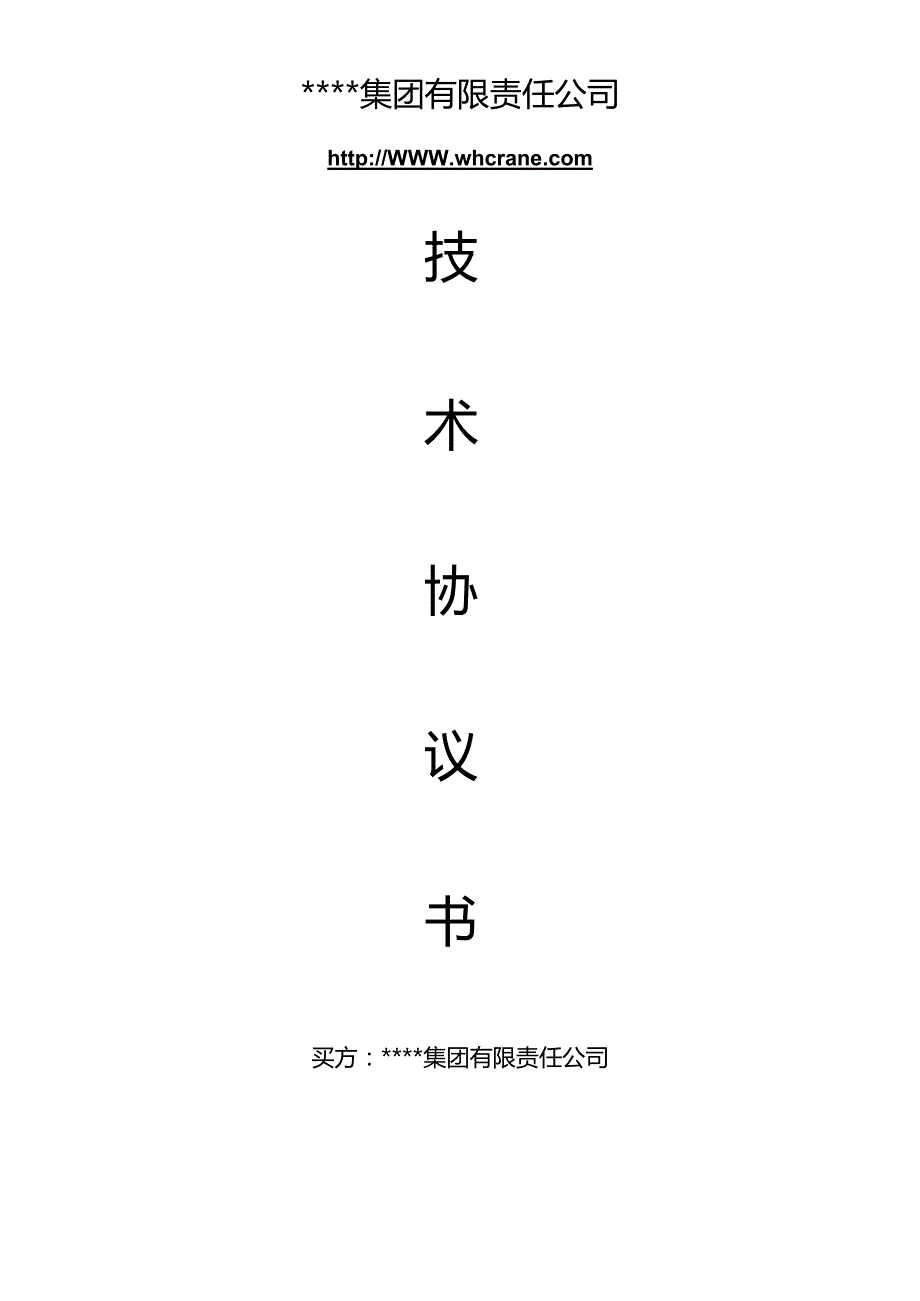

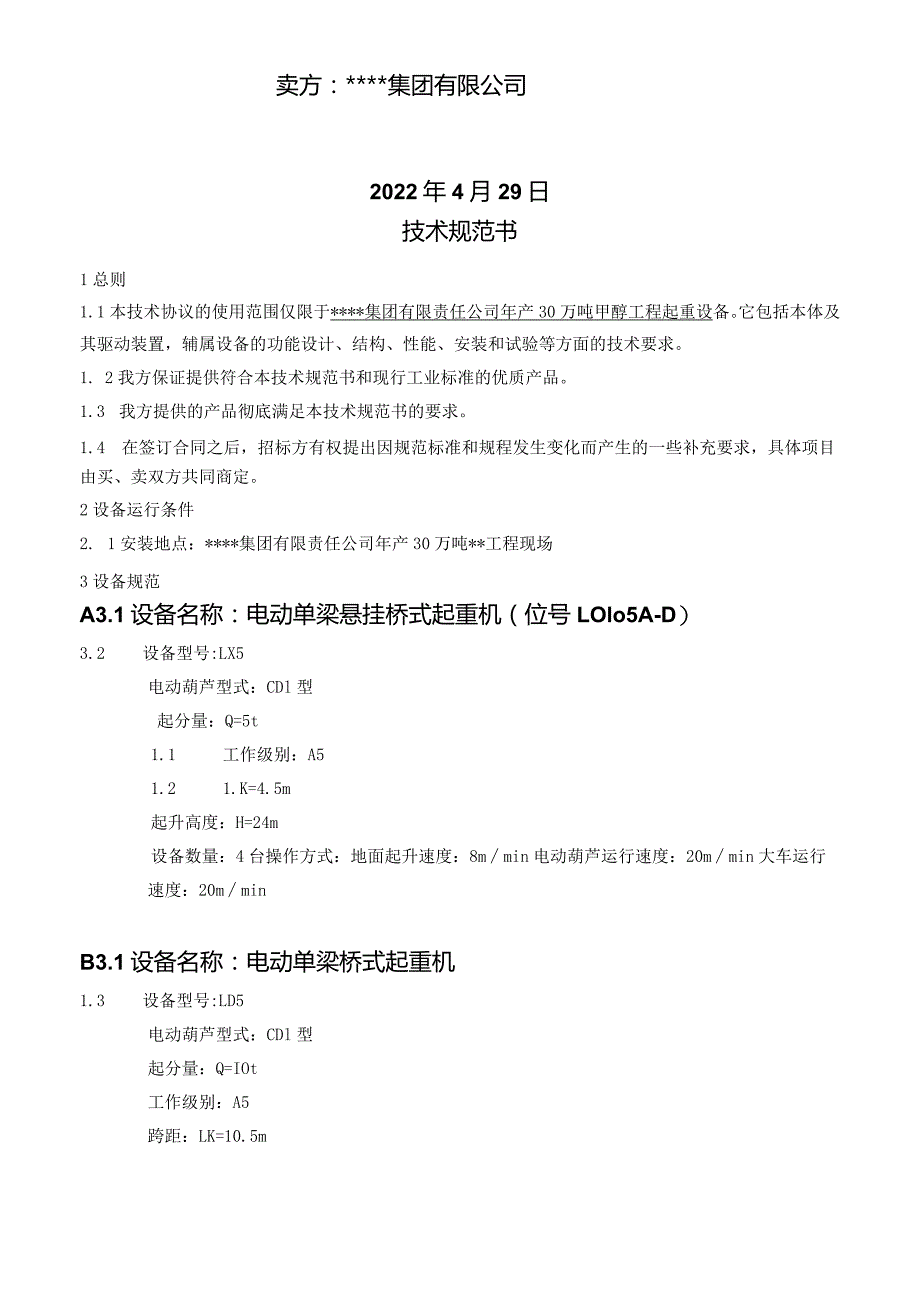

1、*集团有限责任公司http:/WWW技术协议书买方：*集团有限责任公司卖方：*集团有限公司2022年4月29日技术规范书1总则1.1本技术协议的使用范围仅限于*集团有限责任公司年产30万吨甲醇工程起重设备。它包括本体及其驱动装置，辅属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1. 2我方保证提供符合本技术规范书和现行工业标准的优质产品。1.3 我方提供的产品彻底满足本技术规范书的要求。1.4 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。2设备运行条件2. 1安装地点：*集团有限责任公司年产30万吨*工程现场3设备规范A
2、3.1设备名称：电动单梁悬挂桥式起重机（位号LOlo5A-D）3.2设备型号:LX5电动葫芦型式：CDl型起分量：Q=5t1.1 工作级别：A51.2 1.K=4.5m起升高度：H=24m设备数量：4台操作方式：地面起升速度：8mmin电动葫芦运行速度：20mmin大车运行速度：20mminB3.1设备名称：电动单梁桥式起重机1.3 设备型号:LD5电动葫芦型式：CDl型起分量：Q=IOt工作级别：A5跨距：LK=10.5m起升高度：H=9m设备数量：1台操作方式：地面起升速度：7mmin电动葫芦运行速度：20mmin大车运行速度：20mminC3.1设备名称：固定门式起重机（位号L0108）

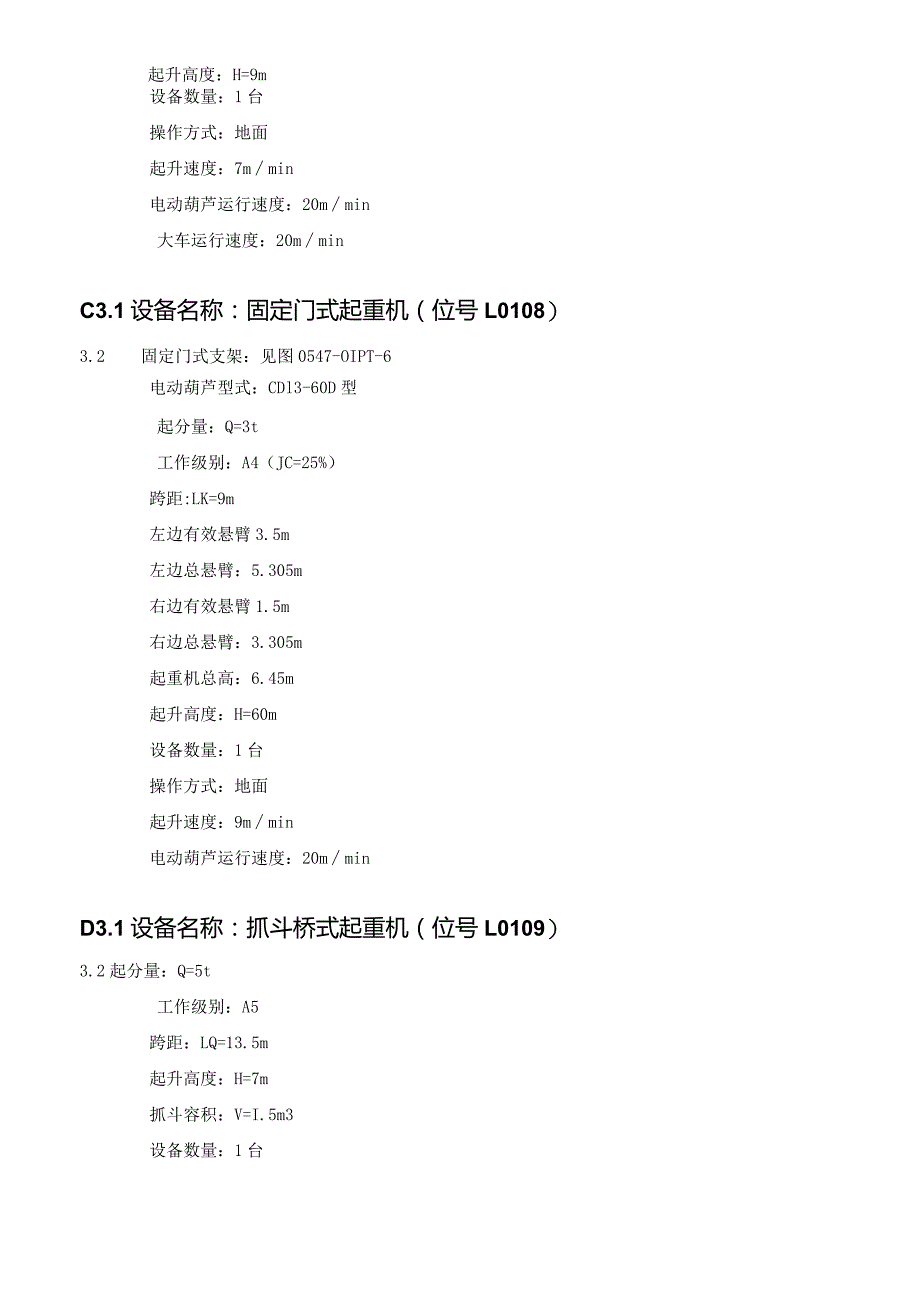

3、3.2固定门式支架：见图0547-OIPT-6电动葫芦型式：CDl3-60D型起分量：Q=3t工作级别：A4（JC=25%）跨距:LK=9m左边有效悬臂3.5m左边总悬臂：5.305m右边有效悬臂1.5m右边总悬臂：3.305m起重机总高：6.45m起升高度：H=60m设备数量：1台操作方式：地面起升速度：9mmin电动葫芦运行速度：20mminD3.1设备名称：抓斗桥式起重机（位号L0109）3.2起分量：Q=5t工作级别：A5跨距：LQ=13.5m起升高度：H=7m抓斗容积：V=I.5m3设备数量：1台操作方式：石灰石库内挪移司机室控制起升速度：10.lmin开闭速度：10.lmmin小车
4、运行速度：24.6mmin大车运行速度：94.2mminE3.1设备名称：电动葫芦（位号L0106）3.2设备型号:CD15-12D（位号L0106）起分量：Q=5t工作级别：A4起升高度：H=12m设备数量：1台起升速度：8mmin运行速度：20mmin电动葫芦操作形式：地面1.4 设备型号:CD12-18D（位号LO107A）起分量：Q=2t工作级别：A4起升高度：H=12m设备数量：1台起升速度：8mmin运行速度：20mmin电动葫芦操作形式：地面1.5 设备型号:CD12-30D（位号L0107B）起分量：Q=2t工作级别：A4起升高度：H=24m设备数量：1台起升速度：8mmin运
5、行速度：20mmin电动葫芦操作形式：地面1.6 设备型号:CD12-30D起分量：Q=2t工作级别：A4起升高度：H=6m设备数量：1台起升速度：8mmin运行速度：20mmin电动葫芦操作形式：地面F3.1设备名称：吊钩桥式起重机1. 2型号及用途：型号:25/5t型25吨一主钩额定起吊分量5吨一副钩额定起吊分量备注:用于二氧化碳压缩厂房，压缩机吊车。3. 3参数及形式：4. 3.1起分量：主钩25t副钩5t跨度：16.5In5. 3.2起升高度：主钩12m副钩14m3.3.3起重机最大轮压（额定荷载）：199KN3.3.4起升速度：主钩V=7.3mmin副钩V=I2.7mmin3.3.5
6、行驶速度：大车V=85.5mmin小车V=37mmin3.3.6起重机轨距：大车16.5m小车2m大车轨道型号：P43大车导电形式：3. 3.7工作级别:A5G3.1设备名称：防爆桥式起重机3.2型号及用途：型号:20/5t型20吨一主钩额定起吊分量5吨一副钩额定起吊分量备注:用于合成气压缩厂房，压缩机吊车。3.3参数及形式：3.3.1起分量：主钩20t副钩5t跨度：19.5m3.3.2起升高度：主钩18m副钩20m3.3.3起重机最大轮压（额定荷载）：199KN3.3.4起升速度：主钩V=3.61mmin副钩V=3.62mmin3.3.5行驶速度：大车V=13.8mmin小车V=9.8mmi
7、n3.3.6起重机轨距：大车19.5m小车2.7In大车轨道型号：P43大车导电形式：3.3.7工作级别:A5H3.1设备名称：电动双梁悬挂过轨起重机3.2性能参数项目单位电动双梁悬挂过轨起重机手动单梁悬挂过轨起重机起分量T12.5+12.512.5跨度m35.5起升高度m14起升速度m/min3.5运行速度m/min203工作级别JCA5最大轮压KN21总功率KW32.4电源三相交流50HZ380V备注:用于煤气化装置及干燥工序。操作方式：地面电动葫芦小车可单升单降，同升同降，同步运行。磨煤机间两台单梁悬挂过轨起重机既可单独使用，亦可组合使用。单梁悬挂过轨行车的大车运行手动。机电气体防爆，防
8、爆等级ExdIICT4,防护等级IP65。I3.1设备名称：防爆电动葫芦3.2设备型号：BCD型起分量：Q=5t工作级别：A4防爆级别：ExdlICT4起升高度：H=m设备数量：1台起升速度：8mmin运行速度：20mmin电动葫芦操作形式：地面技术设计4.1.1 起重机的设计和创造满足有关规范、标准的要求。4.1.2 大车、小车和起升机构应有可靠的制动系统及终点行程限位装置和缓冲装置，起重机采用聚胺脂缓冲器。4.1. 3所有转动部件应有可靠的润滑系统。4.1.4 主钩和副钩最大起吊高度满足贵方要求。行车吊钩极限位置见附后投标设备总图。4.1.5 抓斗桥机起升开闭最大起吊高度满足贵方要求。行车
9、吊钩极限位置见附后投标设备总图。4.1.6 起重机的承载能力：a、 起重机的结构和机械部件的设计全部考虑承受动静载荷以及由于碰击所产生的外力；b、 起重机的大小车运行机构的设计允许在空载全速运行时，在断掉电源的情况下与缓冲器碰撞；4.1.7车轮组车轮的水平与垂直偏斜严格控制在规定的范围之内，不允许发生啃齿现象。4.1.8运行机构性能良好、结构紧凑、外形美观，走台通畅，安装维修方便。4.L9安全装置严格按照标准要求执行，起升机构、大、小车运行机构设置行程限位开关，当运行到极限位置附近时自动切断电源并发出信号。4.2创造4.2.1桥架形式主梁外侧设有走台，四周设有防护栏杆及护板（按GB4053.3
10、-93固定式工业防护栏杆安全技术条件的规定。司机室设在桥架下方，开口方向为侧开或者端开（具体方向由贵方最终确定），外侧设有通往走台的双扶手斜梯。司机室内部走暗线，接线板设在司机室后部的柜子内。4.2.2焊接焊接形式及尺寸符合GB324-88焊缝代号和GB986-88手工电弧焊焊接头的基本形式与尺寸的规定。需要现场焊接的部件，由供方现场实施焊接，并提供焊接检查方法。4.2.3操作室操作室采用钢骨架、铝合金窗形式。4.3材质合理地选择桥架、小车、吊钩及附件的材料，桥架结构采用Q235-B,其能满足各种情况下的运行。最低限度符合下列标准：a、GB699-88优质碳素结构钢技术条件b、GB700-88
11、碳素结构钢c、GBl102-74圆股钢丝绳d、GB1348-88低合金结构钢c、GBl1352-89普通工程用铸造碳钢件fGB9439-88灰口铸铁件4.4电气设备4.4.1电气设备包括电动机及其控制设备、起动性能与机械部份相匹配。4.4.2电气设备包括必要的电动机电器操作器、制动闸、控制器等以及某些必要的电磁开关、电阻器、过电流继电器或者必须具有电线导管的保险接线盒，电气元件选用施耐德产品。小车导电用挂缆导电式。4.4.3电动机包括控制设备等的电压波动范围为80%110%,保证在80-100%的额定电压和额定频率下起动。电动机额定力矩应符合国家有关起重机电气设备标准，防护等级IP54o电动机
12、的电压为380V,防爆机电选用佳木斯防爆机电厂产品。4.4.4电动机具有足够的容量承受吊件的负荷，它在环境温度为极端最高-25C+45C,最高相对湿度86%,海拔IOoom的条件下，起升机电按60分钟连续工作且能够频繁启动。电动机尽量采用抗磨擦轴承。4.4.5每一个起吊装置设有自动复位式限位开关。4.4.6行车桥下配置防震照明灯。4.4.9380V/220V变压器的容量有30%的余量供检修电源用。4.4.10大车导电形式采用“H”型节能滑线或者角钢滑线。4.5控制及保护4.5.1起重机随机配备指示、监测和保护设备。4. 5.2起重机有以下保护：短路保护、接地保护、过电流保护、失压保护、零位保护
13、、行程保护、紧急断电保护。4.6其它4.6.1清洁与油漆起重机零部件的内外表而在出厂前应保证清洁，没有切屑、锲屑、焊条头、抹布、污油其它杂物存在。所有铸件、碳钢件及低合金钢件的外表面按GB3215-82中4.5.2条涂漆。起重机主体油漆颜色由需方确定。4.6.2起重机的标记在起重机明显的位置上钉上产品铭牌（吨位牌）并符合有关规定，使用中文标识。4. 6.3装箱和运输设备在装运时，内外表面保持干燥清洁，必须油漆防腐剂。附件装箱有标记以说明其用途。设备装箱符合国家有关标准。设备在接到用户正式通知后才干运往现场。5质量保证及试验4.1 起重机的设计、创造应按国标有关规定执行。 起重机设计规范GB38
14、11-83 起重机安全规程规定GB6067-93 通用桥式起重机技术条件GB/T14405-95 起重机试验规范和规程GB5905-86铸造起重机GB6129-92起重机电控设备GB4315-86 钢焊缝和超声波探伤方法和探伤结果的分级GBl1345-89优质钢丝绳GB8912-88其他企业内部标准以及引进技术等国家有关标准。5. 2性能保证5.1.1 起重机能够在极限以内的任意位置提升、放下和保持。起重机能作静载1.25倍和动载1.10倍额定负荷的超载试验，保证起重机无损坏，无永久变形。挠度满足国标GB3811-83要求。5.1.2 整机在调试验收后5年内不浮现设备故障。5.1.3 投标方提供整机及重要零部件的质量鉴证目录。外购件的选配及质量保证措施由供方负责。5.1.4 投标方提供质量保证手册及设计、创造、验收标准。5.3设备监造：投标方应编制设备创造计划、进度和监造标准及内容。5. 4设备试验及要求6. 4.1材料试验投标方对起重机采用的所有零部件的材料作化学成份、机械
