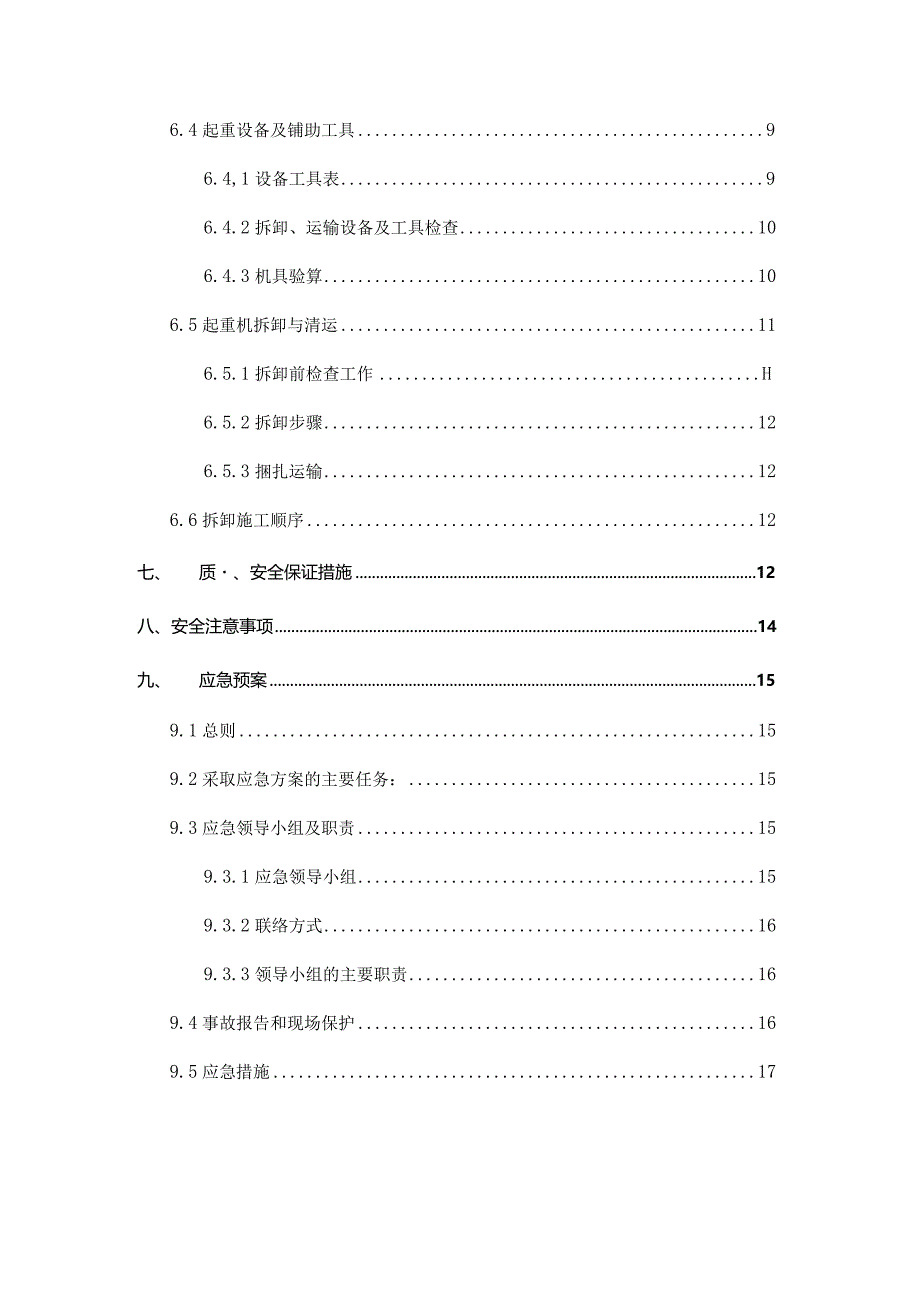

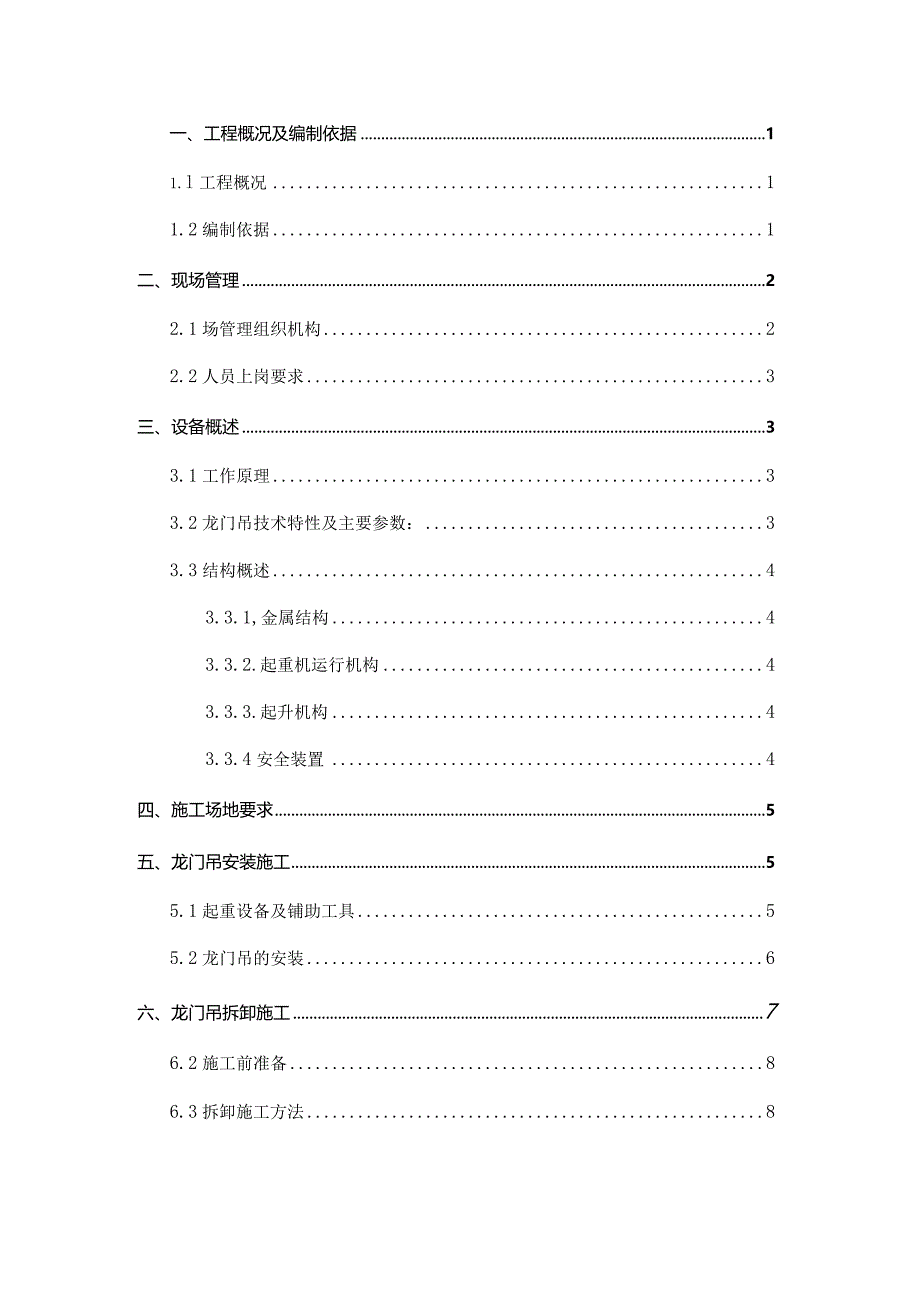

1、轨道交通施工土建工程起重设备安装拆卸专项安全方案编制：_单位工程审核：审批：一、工程概况及编制依据11.l工程概况11.2编制依据1二、现场管理22.1场管理组织机构22.2人员上岗要求3三、设备概述33.1工作原理33.2龙门吊技术特性及主要参数：33.3结构概述43.3.1,金属结构43.3.2.起重机运行机构43.3.3.起升机构43.3.4安全装置4四、施工场地要求5五、龙门吊安装施工55.1起重设备及铺助工具55.2龙门吊的安装6六、龙门吊拆卸施工76.2施工前准备86.3拆卸施工方法86.4起重设备及铺助工具96.4,1设备工具表96.4.2拆卸、运输设备及工具检查106.4.3机
2、具验算106.5起重机拆卸与清运116.5.1拆卸前检查工作H6.5.2拆卸步骤126.5.3捆扎运输126.6拆卸施工顺序12七、质、安全保证措施12八、安全注意事项14九、应急预案159.1总则159.2采取应急方案的主要任务：159.3应急领导小组及职责159.3.1应急领导小组159.3.2联络方式169.3.3领导小组的主要职责169.4事故报告和现场保护169.5应急措施17工程概况及编制依据1.1 工程概况龙归站有效站台中心里程：YDK-17-946.000,车站起点里程：YDK-17-820.200,车站终点里程：YDK-18-023.800,总长203.6m。车站为地下两层岛
3、式站台车站，有效站台长120米，线间距为11米。本站采用明挖顺作钢筋混凝土箱形框架结构，整个基坑的开挖度为17.7米,宽16.9米。车站南端设停车线，为单层箱形框架结构，停车线起点里程YDK-17-583.600,总长236.6mo车站及停车线总长共计440.2m,南北两端均为盾构吊出井。1.2 编制依据GB6067-85起重机安全规程；GB50278-98起重设备安装工程施工及验收规范；GB50256-96电气装置安装工程起重机电气装置施工及验收规范；GB5905-86起重机试验规范和程序；GB/T17908-1999起重机起重机械技术性能和验收文件；GB8918-1996优质钢丝绳；GB1
4、0183-88桥式和门式起重机制造及轨道安装公差；GB/T14406-93通用门式起重机98G325轨道联结现场管理2.1 场管理组织机构根据项目部组织机构和管理层次，委托有丰富经验的专业拆卸门式起重机械施工队伍负责施工。并按项目部管理要求，确定以为安装与拆卸MH10t-24.3m门式起重机施工负责人，为安装与拆卸MH10t-24.3m门式起重机技术负责人，为现场安装与拆卸门式起重机施工队负责人。具体人员管理机构见图2-1：汽车起重施工队机电拆卸施工队输运施工队2.1.1 总体负责安装与拆卸MH10t-24.3m门式起重机人员、机械的调配及进度控制，直接对现场进行管理。2.1.2 负责技术方案
5、的实施、进度等需要协调控制以及对其他技术方面的问题。2.1.3 负责具体执行安装与拆卸MH10t-24.3m门式起重机方案以及场地清理、外运等工作。2.1.4 现场管理人员要保证安装与拆卸MH10t-24.3m门式起重机时必须有专人指挥，安全交底等工作要做细致。2.2 人员上岗要求2.2.1 对所有参加安装与拆卸施工作业的人员，必须进行技术培训和安全培训。2.2.2 检查所有人员的上岗证，施工作业人员必须佩带上岗证和平安卡。2.2.3 对外包单位的资质和人员操作证进行审查，并复印存档备案。三、设备概述3.1 工作原理MHlOt-28.7m门式起重机（以下简称龙门吊）可用于广州市轨道交通三号线北
6、延段施工12标段【龙归站】土建工程吊运泥土及吊装钢支撑及其他材料垂直运输工作。它是依靠大车沿地面轨道前行，小车沿主梁上轨道方向的移动和起升电动葫芦上、下移动相互配合，使其达到在一定的空间范围内搬运物品的目的。3.2 龙门吊技术特性及主要参数：3.2.1 起重量：IOt3.2.2 跨度：28.7m；起重机是由桥架、电动葫芦、大车运行机构、操纵室及电气控制部分组成。起升机构、是靠CDl型电动葫芦，左、右、上、下驱动完成作业。3.3 .L金属结构桥架：由正三角架主梁、支腿及下横梁等组成。在主梁下吊工字钢供小车行走之用。两腿中间设有检修平台，以便定期保养电动葫芦。主梁与支腿及地梁连接，是采用8.8级螺
7、栓连接起来的，可拆卸便于运输与安装。3.32 起重机运行机构起重机运行机构由轮组组成，车轮总数为四个。1/2总数为驱动轮，每套车轮组均安装在下横梁的两端。主动车轮的驱动机构要安装在地梁外侧，大车采用的是两套驱动装置分别驱动，两端装有夹轨器。起重机正常工作时，或工人下班休息时，操作人员应将夹钳放下，落在路轨面上，防止龙门吊跑动。遇有台风时应使用锚定装置固定龙门吊。3.33 3.起升机构起升机构是由CDi型IOt电动葫芦完成的。电动葫芦跑车沿主梁轨道左、右运行。起升、下降是靠电动葫芦锥形转子电动机，上、下吊运来完成的，电动葫芦的起重电机带刹车装置，工作时刹车会自动松开，断电时刹车装置靠压力弹簧制动
8、刹车。334安全装置龙门吊大车地梁两端设有限位尺，车档及行程限位开关，电动葫芦起升、卜降设有限位开关，当吊中物上升到指定位置时，导绳器推动导杆使限位器自动断电，当吊起重物下降到指定位置时导绳器推动导杆使限位开关自动断电停止下降。四、施工场地要求根据龙门吊的夸度（横梁的总长度），以此夸度尺寸为直径，范围内所有施工作业人员撒离，并拉警戒线。横梁及机件拼装和卸放场地应平整，规划好施工运输道路，以免阻碍其他施工作业。五、龙门吊安装施工5.1 起重设备及铺助工具表5施工用起重设备与辅助工具一览表序号名称数量规格I运输车辆（货车、平板货车）2台10t30t2汽车吊2台50t303手拉葫芦4台2t、3t4钢
9、丝绳若干12255电焊机2台6气割、气具7水平仪、水平尺各18弹簧称、钢尺各19大锤、手锤若干10安全帽、安全带条/人11钢丝绳、尼龙绳12电工接线工具2条13地锚45.2 龙门吊的安装5.2.1 龙门吊安装首先要选择有资质的专业安装单位安装，并将安装单位的资质、安全生产许可证、作业人员操作证、起重设备的制造许可证、产品合格证提交质量技术监督部门进行告知。经特种设备检验单位检验合格并出具合格证,进行试运行后方可使用。5.2.2 行车轨道的安装。进行轨道安装之前，现对走行轨道Im范围之内整平并夯实，对于特殊地段进行换填，换填后地基应力达到150kpa以上。轨道基础采用30x30cm的C30混凝土
10、条形基础，轨道用43轨进行组装。组装完毕做到轨面平直、顺畅。523龙门架安装及强度校核。按照图纸进行龙门吊的安装，安装完毕后要进行龙门吊的试吊校核，试吊项目包括空车运行、足荷悬吊、足荷行走及制动等，未经过试吊校核，坚决不予使用。5.2.4 安装前准备1 .熟悉起重机安装图样，起重机的安装方位，大车导电侧位于哪一侧。2 .根据门式起重机的外形尺寸，划出安装现场范围及运输便道。3 .按照安装门式起重机吊装与步骤，确定安装现场的布局，在需要时绘出“吊机安装现场布置图标出各个锚点位置。4 .新组装起重机轨道中心选择完全符合轨道安装质量标准的位置安装起重机，而且同侧轨道水平在0-2mm之内，两轨道找水平
11、差V8mm,在安装范围两端，轨道中心距离差2mm,轨距公差在5mm。5 .设备地锚。5.2.5吊装顺序序号部件名称数量1地梁22支腿43主梁14梯子15操纵室16电缆卷筒17安全尺28电气部件21. 地梁放置轨道时并按原定位置将前后车轮定位。2. 先用水平尺调平法兰，然后用线锤精细调整车轮垂直起吊，3. 吊车支腿。将支腿按制造编号方位，以汽车吊垂直吊起。将支腿下法兰用8.8级螺栓连接。4. 校正支腿垂直度及两支腿间距，准确无误后用槽钢、角钢加以支撑。5. 在支腿上方分别拉四根风缆绳并用线坠及水平尺校直。6. 吊装主梁：用50t汽车吊吊装主梁至支腿上，主梁法兰与支腿法兰用8.8级螺栓连接。7.
12、依次吊装梯子，操纵室以螺栓固定。六、龙门吊拆卸施工6.1 施工概况龙归站结构施工采用的是MHlot-28.7m门式起重机，由于几何尺寸较大,且重量很重，拆卸时需要分部件续一拆卸。主横梁尺寸较大及施工作业的空间有限，须在拆卸后及时转运到其他场地。经研究，我们采用两台汽车吊车拆卸主横梁，用一台30T平板货车为辅转运到其他场地。这样既满中施工技术的要求，又满足经济的需要。6.2 施工前准备6.2.1 认真阅读拆卸施工方案有关技术资料，核对构件的空间位置尺寸与相互的关系是否一致；撑握结构的高度、宽度，构件的型号、数量、几何尺寸，主要构件的重量及构件间和连接方法。6.2.2 撑握吊卸场地范围内的地面、地
13、下、高空的环境情况。吊卸场地是否已经硬化过，场地开阔有无障碍物。6.2.3 了解已选定的起重、运输及其它机械设备的性能及使用要求。6.2.4 进行细致、认真、全面的方案和作业设计的技术交底。6.2.5 有序地组织施工人员、机械设备、材料进场，并对主要吊装设备进行必要的检查、维修。6.2.6 准备吊装用的绳索、吊具，及常用的起重工具。6.2.7 检查准备所有拆机所用的工具。6.3 拆卸施工方法6.3.1 在支脚处搭设临时固定支撑架，用钢丝绳作临时地锚、缆风绳，节点及支撑点要用螺栓联结，不能用铅丝绑扎；采用一台汽车吊车辅助吊蓝拆除龙门架上所有小部件。6.3.2 两台汽车吊并排就位，绑扎缆风绳后将横
