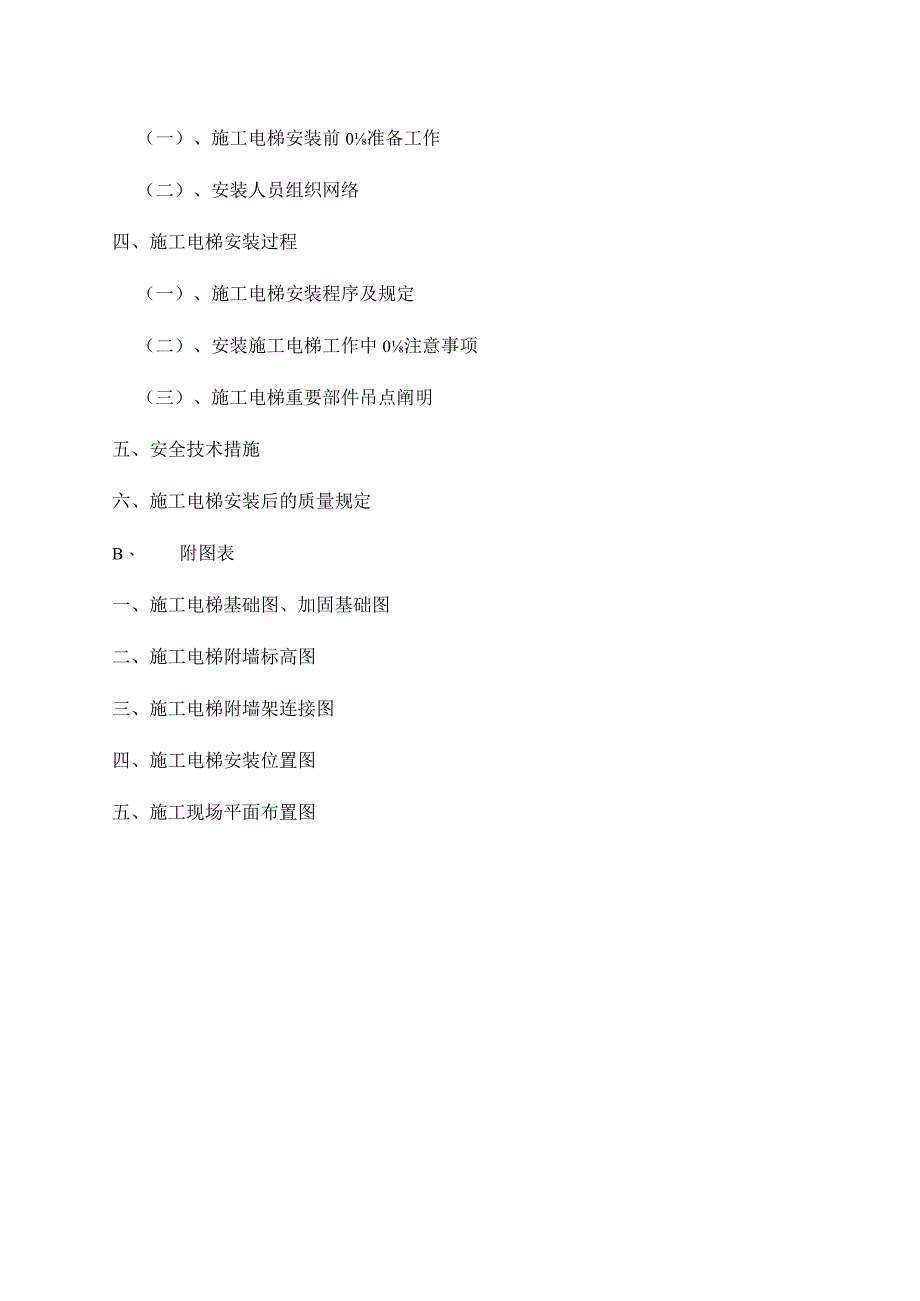

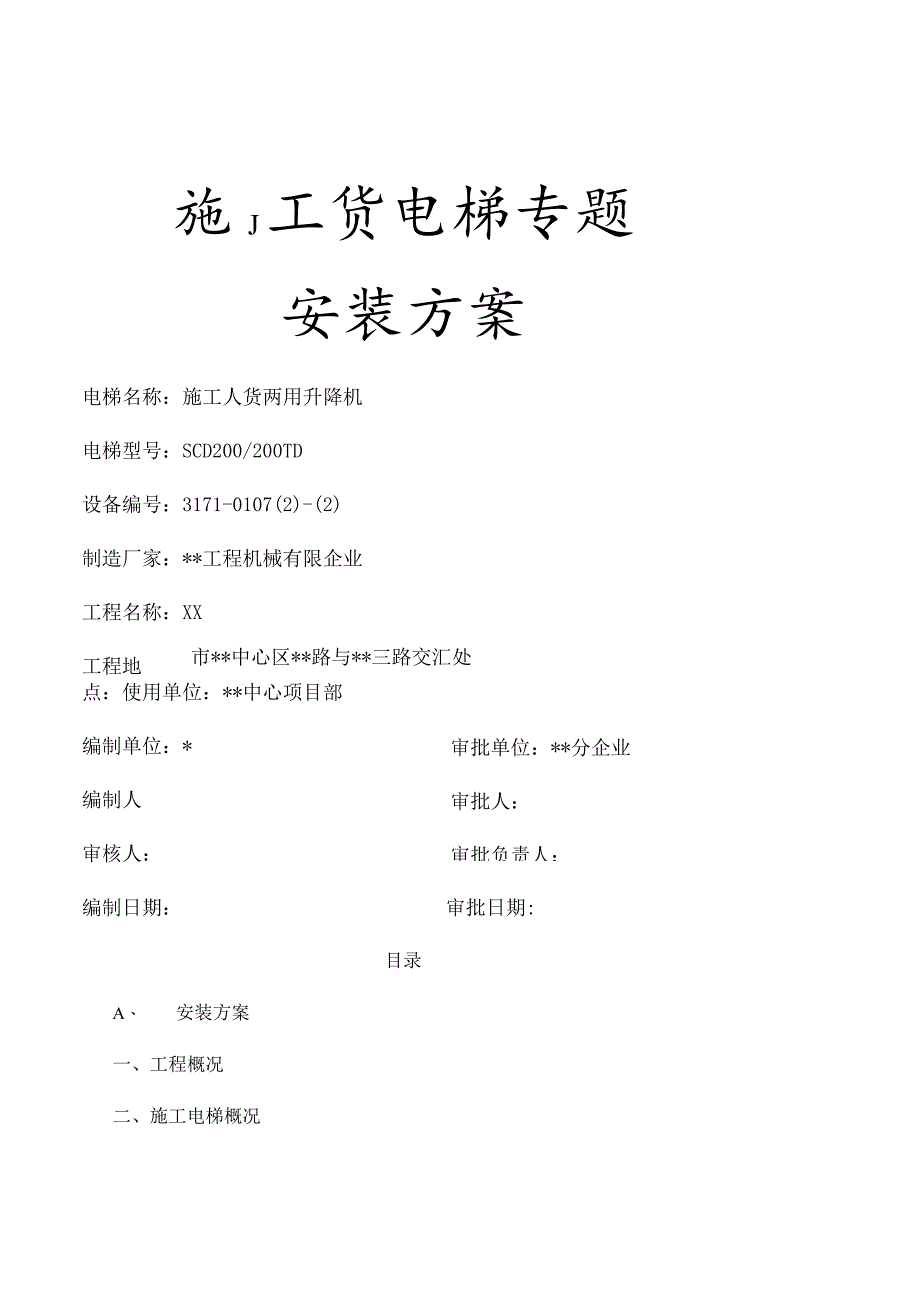

1、施J工货电梯专题安装方案电梯名称：施工人货两用升降机电梯型号：SCD200/200TD设备编号：3171-0107(2)-(2)制造厂家：*工程机械有限企业市*中心区*路与*三路交汇处工程名称：XX工程地点：使用单位：*中心项目部审批单位：*分企业审批人：审批负责人：编制单位：*编制人审核人：编制日期：审批日期:目录A、 安装方案一、工程概况二、施工电梯概况三、现场对设备的规定（一）、施工电梯安装前0准备工作（二）、安装人员组织网络四、施工电梯安装过程（一）、施工电梯安装程序及规定（二）、安装施工电梯工作中0注意事项（三）、施工电梯重要部件吊点阐明五、安全技术措施六、施工电梯安装后的质量规定B
2、、 附图表一、施工电梯基础图、加固基础图二、施工电梯附墙标高图三、施工电梯附墙架连接图四、施工电梯安装位置图五、施工现场平面布置图A、安装方案一、工程概况深圳*商会中心工程位于深圳市*中心区6-3地块，南临*三路，与正在施工的深圳市*中心隔路相望，西靠*路，地块之东面及北面均为待建的高层建筑群，东北角为待建的都市广场，地块处在“都市规划设计指南”的黄金商务区。本工程是集办公与商业为一体B超高层民用建筑，地上53层（局部55层），按规范规定设有避难层及屋顶直升机停机坪。裙房部分：北侧裙房为3层，东侧裙房为5层，地下室共3层，用作车库及设备用房，地下三层在战时作为人防地下室。本工程属一类高层民用建
3、筑，建筑物（包括地下室）日勺耐火等级为一级，地下车库的防火分类为I类，裙房部分的耐火等级为二级，建筑耐久年限为一级。深圳*商会中心总建筑面积为134081.38ml建筑高度为214.5m,本工程由深圳市*设计有限企业设计，*集团（香港）有限企业投资兴建，该工程0.00相称于绝对标高7.Omo根据该工程现场实际状况，计划安装3台施工人货电梯，详细安装位置见施工现场平面布置图，本次安装方案所属为安装在塔楼北侧B*牌SCD200/200TD型电梯。二、施工电梯概况该施工升降机系广州*工程机械有限企业生产（许可证号XK21-116-0029）,产品型号为SCD200200TD（GJJ牌），即双笼，传动
4、机构在吊笼上方，每个吊笼载重量为2023Kg升降运行速度为36mmin,原则节长1508mm,截面中心距为650X65Omnb齿条模数为8mu架设高度可达200m,本工程架设高度12Onb传动机构由电动机、电磁制动器、弹性联轴结，蜗轮蜗杆减速机及传动齿轮等构成，传动机构弹性联接在吊笼上，通过齿轮与齿条啮合，使吊笼运行，总功率2315KW,120m高电梯总重量约20480kg,该施工电梯初次安装独立自由高度最大10.5m,附墙以上自由高度7.5m,两附墙点的水平间距依电梯中心主附墙面距离而定，在1.2mL6m之间，与碎墙面夹角在4560之间，两附墙垂直间距不不小于9m。该施工电梯各重要部件尺寸、
5、重量如下：序号名称重量（kg）尺寸（长X宽X高）Inm1外笼14802附墙200kg套3吊笼2X15003200X1500X25004原则节150kg节650X650X1508三、现场对设备B规定（一）、施工电梯安装前的准备工作施工电梯基础位置见附图，电梯底架承重梁处在地下室顶板上，原电梯不再设置基础（地下室顶板厚20OnInb固定期用30的地脚螺栓与地下板面互相夹持固定），电梯基础下部的承重部位则由一根中300,壁厚4mm钢管，从地下室底板一直支撑至地下室顶板，其详细做法见附图。2、电梯型钢在地下室板面上找平后其表面不平度不不小于Iomnb并设有排水措施（计划采用自然排水）。为保证电梯B整体
6、稳定性，电梯导轨架日勺纵向中心线至建筑物外墙面日勺距离应优选较小时安装尺寸，电梯中心线距墙面垂直距离3300mmo4、施工现场电梯位置见电梯安装位置图及施工现场平面布置图所示。根据*商会中心工程现场状况，因施工电梯处在QTZ315内爬塔吊覆盖范围内（塔吊在此位置最大起重量5吨），故计划用该塔吊配合安装，同步在后来B平常加高中亦采用此形式进行作业。此施工电梯在*商会中心工程使用时，估计安装高度120m,因考虑到工程施工现场状况，基础按上述做法进行。根据技术规定，对电梯各传动部件和制动设置进行一次检查，保证其敏捷可靠（如齿轮、齿条间隙与否达标，制动器与否工作可靠）。同步按规定架设专用配电箱，每个吊
7、笼配好一根不小于25mTi0铜线电缆连接，并作好装机前的技术检查工作。8、配置工具、机具及劳保用品。序号名称规格单位数量备注1水平仪台12经纬仪台13万用表14兆欧表只15螺丝刀套16开口扳手12X14把17开口扳手X把18开口扳手X把19梅花扳手把110梅花扳手X把111梅花扳手X把112梅花扳手把113活动扳手把各114套筒扳手套115力矩扳手套116铁锤1.5P把117钢锯把118手拉葫芦2T只119安全帽只每人各120安全带条821工具包只222手套付20（二）、安装人员组织网络安装人员组织网络：施工电梯安装施工负责人:施工电梯安装技术负责人:施工电梯安装安全负责人:施工电梯安装班长：
8、参与施工电梯安装人员：（三）、施工电梯对附墙部位的规定施工电梯相对建筑物位置见电梯安装位置图，附墙架形式采用11型附墙，原则附墙间距为3-10.5m,估计在*商会中心工程设附墙17道，规定附墙杆件及受力点需满足如下规定：F=LX60/（B2.05）KN1.附墙距离330Omm（原厂规定29003600mm）B两附墙点距离取143Omm（原出厂规定）得出：F=67.54KN附着杆与建筑物的联接状况：、与附着杆联接的建筑物不应有裂纹或损坏。在工作中附着杆与建筑物B锚固联接必须牢固，不应有错动。、各联接件应齐全、可靠。四、施工电梯安装过程（一）、施工电梯安装程序及规定1、升降机的安装1）、由于运送需
9、要，当升降机外笼解体时，应按零件图册先将外笼组装好，并调整好导轨及门框B垂直度。2）、将地下室顶板表面打扫洁净。3）、安装底盘用水平尺找平，拧紧地脚螺栓。4）、安装基础节，拧紧螺栓。5）、安装吊笼下缓冲弹簧。6）、用起重设备将吊笼吊起就位。松开电动机上的制动器，措施是：首先拆下两个开口销，拆掉前在螺母开口处做个记号，便于复位后旋紧两个螺母，务必使两个螺母平行下旋，直至制动器松开可随意拔动制动器为止。8）、用起重设备吊起传动小车。9）、从原则节上方使传动小车就位。将传动小车与吊笼的连接耳板对好后，穿入销轴并固定。（带超载装置的升降机穿入传感器销，并将止动槽向上，装上固定板）。11）、将制动器复位
10、。12）、用水平仪或线坠测量导轨架0垂直度，保证导轨架0各个立管在两个相邻方向上的垂直度W1/1500。13）、在地脚螺栓处底盘和基础间垫入不一样厚度的调整钢板，用以调整导轨架的垂直度。14）、当导轨架调整到垂直时，用350Nmm的力矩压紧4个地脚螺栓。15）、用同样的措施调整外笼门框的垂直度，使外笼门的垂直度在两个相近方向Wl1000o16）、安装好吊笼顶上B护身栏杆。注意带配重构件护栏应安装在减速箱端。17）、调整门锁。18）、用上述安装单笼B措施安装好升降机B左半部分。19）、将外笼右半部分用螺栓连接起来。20）、调整外笼门框的垂直度并压紧地脚螺栓。反复711动作。2、吊笼、外笼安装完毕
11、后的调整。1）、检查所有用于运送的垫木或螺栓等与否所有除掉。2）、齿轮与齿条B啮合侧隙应保证0.20.3mmo3）、导轮与齿条背面的间隙为0.5mmo4）、各个滚轮与原则节立管B间隙为0.5mm。5）、所有门应开关灵活。6）、安装缓冲弹簧。3、导轨架B安装。1）、将原则节两端管子接头处及齿条销子处擦试洁净，并加少许润滑脂。2）、打开一扇护身栏杆，将吊杆上B吊钩放下，并钩住原则节吊具。3）、用原则节吊具钩住一节原则节。带锥套的一端向下。4）、起吊原则节，将原则节吊至吊笼顶部，并放稳。关上护身栏杆，起动升降机，当吊笼升至靠近导轨架顶部时，应点动行驶，直至吊笼顶部距导轨顶部大概为300mm左右时停止
12、。6）、用吊杆吊起原则节，对准下面原则节立管和齿条上的锁孔放下吊钩，用螺栓紧固。7）、松开吊钩，将吊杆转回，用300N1三的拧紧力矩紧固所有螺栓。按上述措施将原则节依次相连直至到达所需高度为止，伴随导轨架时不停加高，应同步安装附墙架，并检查导轨架安装垂直度。导轨架垂直度容许偏差安装高度（m）7070-100100-150150-200200容许偏差（mm）高度X1/100070901101309）、运用现场塔吊配合安装，可先将46节原则节在地面上连成一组，然后吊上导轨架。伴随导轨架的加高，同步加高电梯电缆小车导杆，详细措施是：用人工将所需导杆装入吊笼内，启动吊笼至电缆滑车导杆0最顶部位置停车，
13、再由人工在两侧吊笼顶部将所需导杆与已装导杆用连接板连接，并调整好垂直度即可。4、11型附墙架的安装（本机使用的该型号）1）、在导轨架上安装两根方管，用螺栓紧固。2）、将两根管与附墙座连接。3）、用螺栓及销子将其他部分连接起来，调整好各方向的距离，并同步校正导轨架的垂直度。4）、紧固所有螺栓，慢慢启动升降机，保证吊笼及对重不与附墙架相碰。注意：附墙架的最大水平倾角不得不小于8）,即144:1000。导轨架悬臂部分不得超过7.5m,不小于7.5m必须进行附墙连接，第一道附墙距地基310.5m,以上间隔为不不小于10.5m,根据实际建筑物构造确定调整。（二）、安装施工电梯工作中日勺注意事项1、安装场
14、地等周围环境应清理洁净，并用标志杆等围起来严禁非工作人员入内。2、严禁上下立体交叉作业，为防止在靠脚手下侧安装地点上方掉落物件，必要时应加遮安全网。3、安装过程中，必须由专人负责，统一指挥。4、升降机运行时，操作人员0头、手绝不容许超过安全栏以外。5、运用吊杆进行安装时，不容许超载，吊杆只可用来装拆升降机零部件，不得用于其他起重用途。6、假如有人在导轨架上或附墙架上工作时，绝对不容许开动升降机，当吊笼升起时，严禁进入外笼内。7、吊笼上的所有零部件，必须放置平稳，不得超过安全栏以外。8、吊杆上有悬挂物时，不得开动吊笼。安装作业人员应按高空作业B安全规定，包括必须戴安全帽，系安全带，穿防滑鞋等，不要穿过于宽松的衣服，应穿工作服，以免被卷入运动部件中，发生安全事故。10、操纵升降机，必须将操纵盒拿到吊笼顶部，不容许在吊笼内操作。11、吊笼起动前，应先进行全面检查，消除所有不安全
