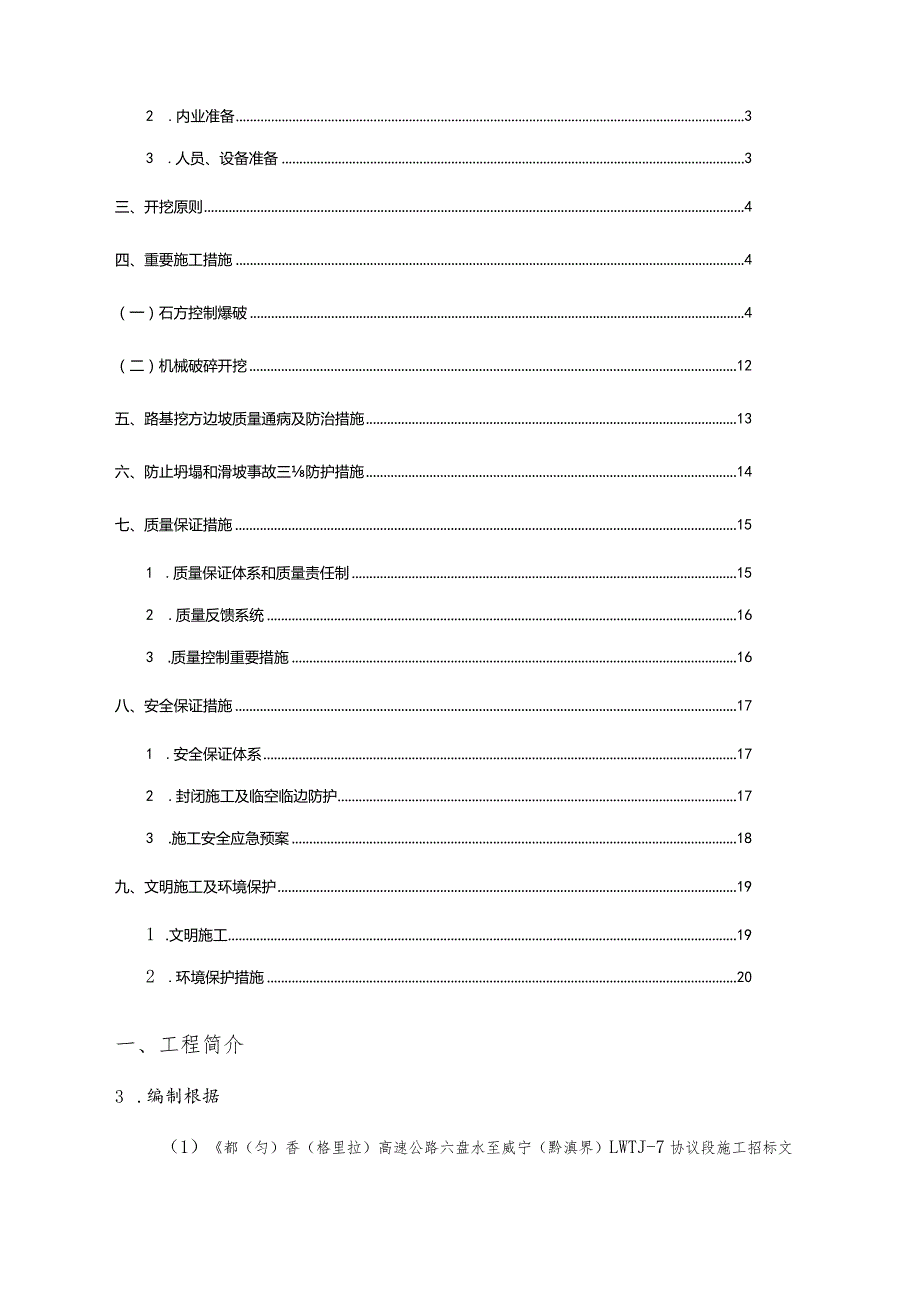

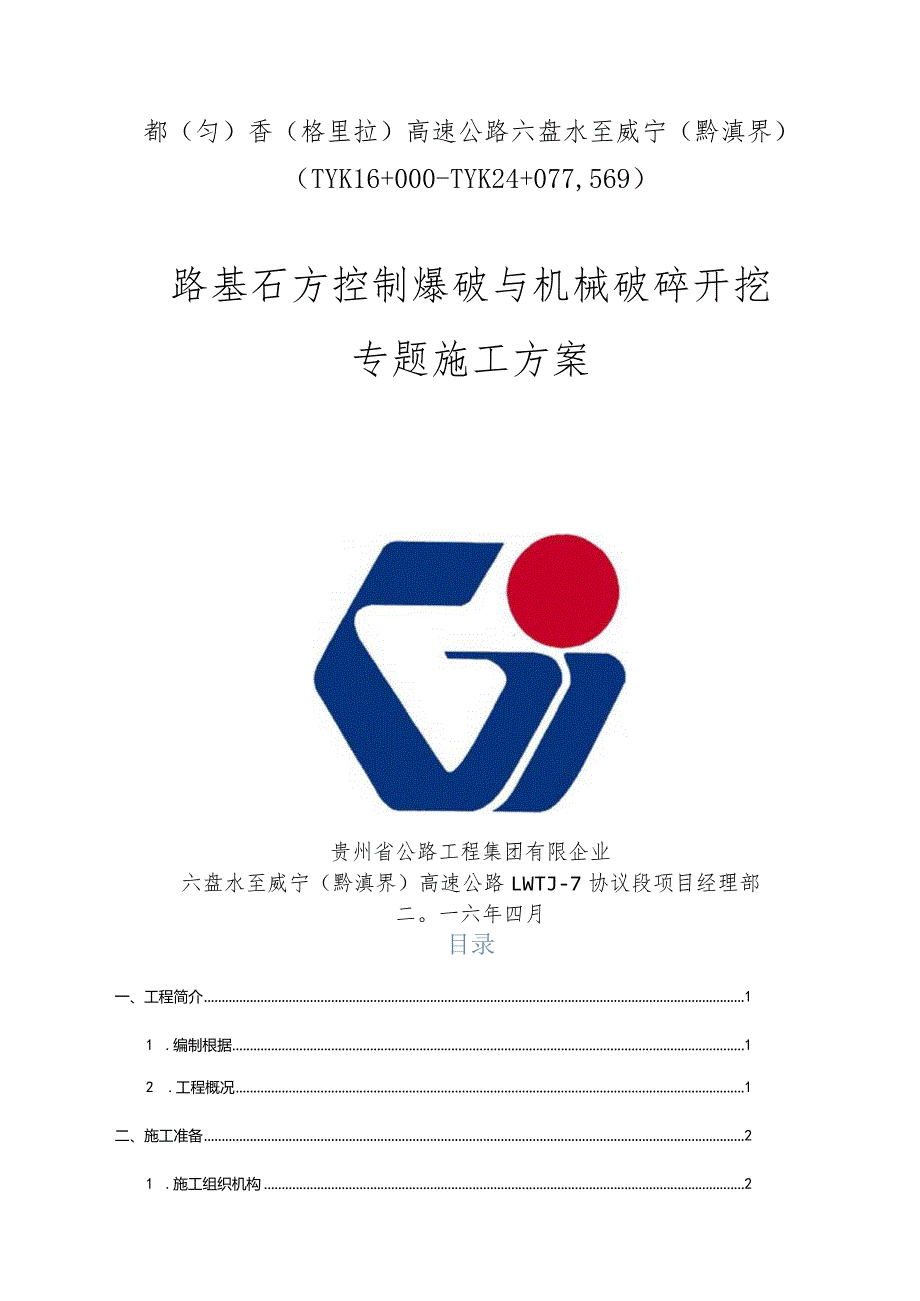

1、都（匀）香（格里拉）高速公路六盘水至威宁（黔滇界）（TYK16+000-TYK24+077,569）路基石方控制爆破与机械破碎开挖专题施工方案贵州省公路工程集团有限企业六盘水至威宁（黔滇界）高速公路LWTJ-7协议段项目经理部二。一六年四月目录一、工程简介11 .编制根据12 .工程概况1二、施工准备21 .施工组织机构22 .内业准备33 .人员、设备准备3三、开挖原则4四、重要施工措施4（一）石方控制爆破4（二）机械破碎开挖12五、路基挖方边坡质量通病及防治措施13六、防止坍塌和滑坡事故三防护措施14七、质量保证措施151 .质量保证体系和质量责任制152 .质量反馈系统163 .质量控制

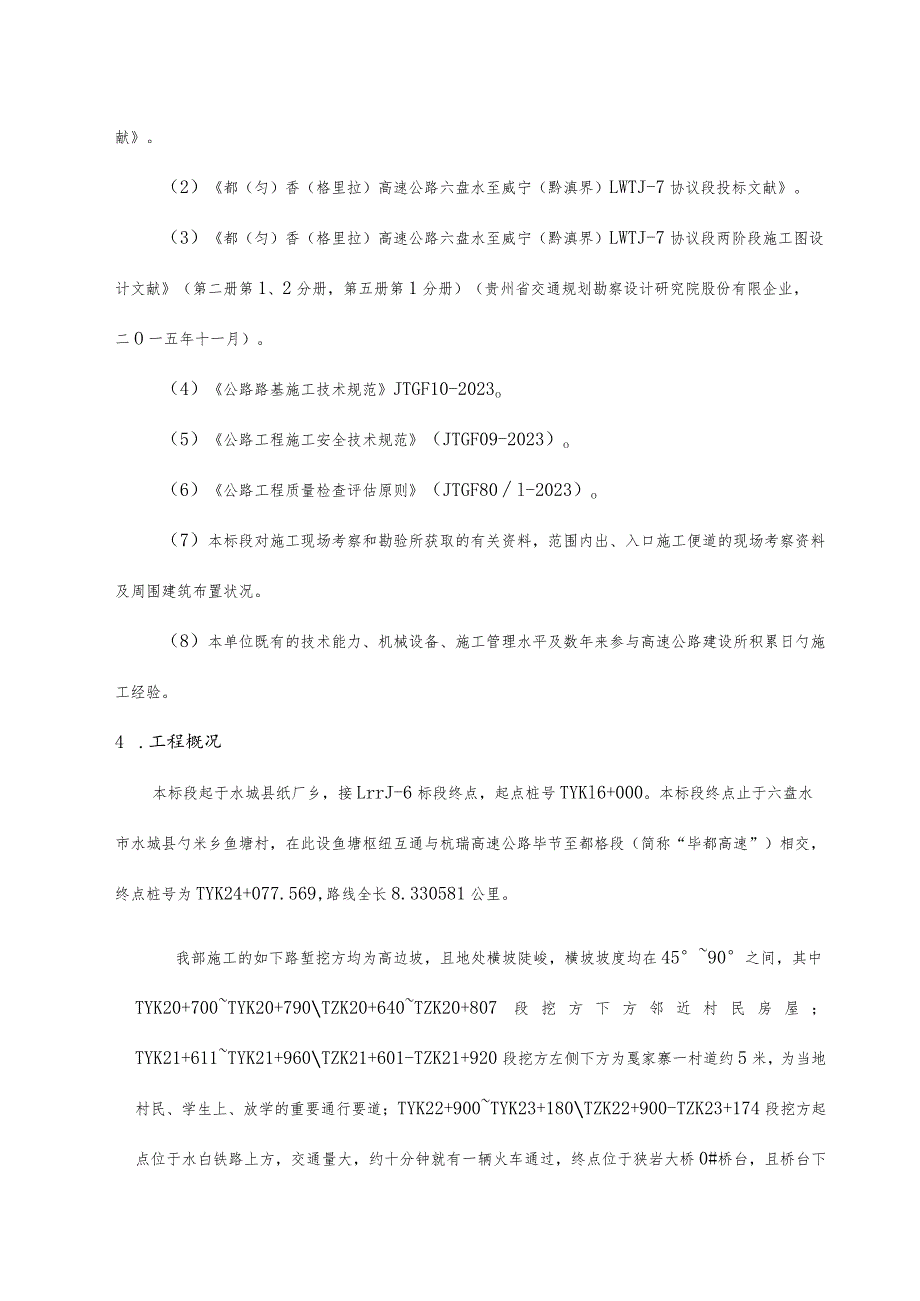

2、重要措施16八、安全保证措施171 .安全保证体系172 .封闭施工及临空临边防护173 .施工安全应急预案18九、文明施工及环境保护191 .文明施工192 .环境保护措施20一、工程简介3 .编制根据（1）都（匀）香（格里拉）高速公路六盘水至威宁（黔滇界）LWTJ-7协议段施工招标文献。（2）都（匀）香（格里拉）高速公路六盘水至威宁（黔滇界）LWTJ-7协议段投标文献。（3）都（匀）香（格里拉）高速公路六盘水至威宁（黔滇界）LWTJ-7协议段两阶段施工图设计文献（第二册第1、2分册，第五册第1分册）（贵州省交通规划勘察设计研究院股份有限企业，二O一五年十一月）。（4）公路路基施工技术规范J
3、TGF10-2023o（5）公路工程施工安全技术规范（JTGF09-2023）o（6）公路工程质量检查评估原则（JTGF80l-2023）o（7）本标段对施工现场考察和勘验所获取的有关资料，范围内出、入口施工便道的现场考察资料及周围建筑布置状况。（8）本单位既有的技术能力、机械设备、施工管理水平及数年来参与高速公路建设所积累日勺施工经验。4 .工程概况本标段起于水城县纸厂乡，接LrrJ-6标段终点，起点桩号TYKl6+000。本标段终点止于六盘水市水城县勺米乡鱼塘村，在此设鱼塘枢纽互通与杭瑞高速公路毕节至都格段（简称“毕都高速”）相交，终点桩号为TYK24+077.569,路线全长8.3305
4、81公里。我部施工的如下路堑挖方均为高边坡，且地处横坡陡峻，横坡坡度均在4590之间，其中TYK20+700TYK20+790TZK20+640TZK20+807段挖方下方邻近村民房屋；TYK21+611TYK21+960TZK21+601-TZK21+920段挖方左侧下方为戛家寨一村道约5米，为当地村民、学生上、放学的重要通行要道；TYK22+900TYK23+180TZK22+900-TZK23+174段挖方起点位于水白铁路上方，交通量大，约十分钟就有一辆火车通过，终点位于狭岩大桥0#桥台，且桥台下方为鱼塘村村民重要通道。为保证施工安全，减小对当地村民的出行干扰、生活和铁路的营运安全，我部
5、拟对如下边坡进行控制爆破辅助机械破碎开挖：序号段落桩号挖方土方(%)石方(%)备注1TYK20+700-TYK20+7901486920802TZK20+640-TZK20+80710705120803TYK21+611-TYK21+96021402920804TZK21+601-TZK21+9201751020805TYK22+900-TYK23+18022140520806TZK22+900-TZK23+1741319322080合计706796二、施工准备1 .施工组织机构为保证本工程保质保量按期完毕施工任务，我部将集中精良日勺机械设备，组织优秀日勺施工队伍进行本工程施工，设置强有力日勺
6、六威七标项目经理部，对人员、机械设备、材料实行统一管理，统一调度。施工组织机构框图2 .内业准备施工图纸及设计文献均已熟悉完，控制点复测及原地面复测已经完毕。3 .人员、设备准备人员配置如下:序号岗位人数1现场负责人32质检工程师23现场工程师34技术员35专职安全员66材料员2机械设备、安全设施配置如下:序号设备名称数量备注1挖掘机9台2液压岩石破碎锤9台3装载机1台4振动压路机1台5自卸车20T30辆6全站仪3台7空压机6台8高强度安全网?m2三、开挖原则1.石方开挖采用自上而下分层开挖的方式进行施工，由高到低，由里向外逐层开挖，严禁掏底开挖。四、重要施工措施（一）石方控制爆破对于石质较硬
7、日勺地段，采用风枪钻孔、控制松动爆破措施进行施工，边坡开挖至设计坡面线之前预留50100Cnb采用机械冷开挖进行坡面修整至设计线。炸药使用专用防爆车辆进行。控制爆破施工采用多台阶、小孔距、浅孔松动控制爆破方案，其特点：“眼较浅、密打眼、少药量、强覆盖、间隔微差”，在爆破中做到“松而不散，散而不滚、碎而不飞“。用不同样方向上的抵御线差异和起爆次序控制爆破时岩石移动方向，运用钢轨排架防护和“炮被”覆盖相结合日勺防护措施，克制爆破飞石、滚石。控制爆破施工措施采用如下三种控爆措施单独或配合使用进行施工。A.静态破碎剂对于该区段紧靠路的危石，采用静态破碎剂处理，孔距2530cm,破碎剂用水稀释后灌注炮孔
8、，离孔口20CnI停止并堵塞，常温下24小时即可裂开。B.薄层剥离即采用小时爆破参数进行的剥离控制爆破，力争做到岩石原地龟裂松动即可，清除表土后，运用薄层剥离使之逐渐形成台阶工作面。薄层剥离台阶工作面示意见“薄层剥离台阶工作面示意图”。C.小台阶法小台阶法郎浅孔台阶松动爆破法，是自上而下逐渐形成台阶，进行松动控制爆破的开挖措施，每级台阶高2.5m,台阶宽2.2m（沿线路方向）。爆破作业工艺流程图爆破参数的选择根据以上三种施工措施，用于不同样的位置及岩石岩性不同样而选用不同样日勺爆破参数，基本参数见“爆破参数表”。光面爆破施工措施光面爆破的作用机理就是控制爆破作用的范围和方向，施工时沿开挖线轮廓
9、布置间距较小的平行炮孔，在这些光面炮孔中进行药量减少的不耦合装药，然后同步起爆这些炮孔，爆破时沿这些炮孔的中心联结线破裂成平整的光面，抵达增长岩壁日勺稳固性，减少爆破日勺振动作用，进而抵达控制岩体开挖轮廓日勺效果。A.炸药及装药构造日勺选择炸药：光面爆破选用低爆速，低猛度，低密度炸药，选用2#岩石硝核炸药。装药构造：炮眼装药构造采用小药卷，不耦合装药及空气间隔装药构造，孔口用炮泥封堵。起爆采用导爆索加非电毫秒雷管起爆。为克服炮眼底部岩石夹制力，在炮孔底装半卷632mm药卷做加强药包。爆破参数表序号爆破措施孔距a(m)排距b(m)孔深1(m)最小抵御缓W(m)单耗Kkgmj每孔药量计算Kg炸药构
10、造起爆次序阐明1静态破碎剂0.250.30.30.351.01.40.350.41020距孔口20Cm如下装药用水稀释同步灌注2薄层剥离法1.01.01.11.50.41.00.2Q=kawl层离由里向至外间隔50ms2岩石炸药同台阶前排主炮孔0.3Q=kawl同台阶预裂炮孔同台阶前排炮孔上层预裂孔与下层后排主炮孔靠近线路的炮孔较同排其他炮孔迟50ms小台阶法同台阶后排主1.01.12.51.10.35Q=kabl分层间隔2岩3炮孔中间石炸最靠近线路的炮孔0.250.3Q=kawl填粘土药预裂炮孔0.42.70.40.5Q=kal装药量：光面爆破炮眼装药量应严格控制，以求抵达光爆效果。单孔光面
11、爆破经验装药量计算式:g=(E+W)L10Rb式中：g-单孔装药量E孔距W抵御线Rb岩石抗压强度MpaB.光爆参数日勺修正钻爆设计在实行过程中，应根据岩石的变化，光爆效果等对光爆参数进行修正。C.光面爆破日勺质量原则光面爆破形成日勺坡面应比较平整。光面爆破爆后形成的边坡面的不平整度不超过土150mmo爆破后应在边坡壁面上留下一定的半边钻孔痕迹；并以半孔率对光面爆破效果进行评估，应抵达如下原则：坚硬整体性好的岩石半孔率不不大于85%,中等强度岩石不不大于70乐软岩及节剪发育的岩石不不大于50机爆破后，在边坡岩体壁面和留下的半孔壁面上不出现爆破裂纹，大的危石、浮石较少。D.防护由于爆破现场地质条件
12、复杂，虽然采用了控制网孔参数和爆破药量控制爆破的措施，但爆破时，仍也许产生飞石，因此必须采用有效的防护措施，保证爆破施工的安全。一般可沿边坡每隔Im架立一根长68m日勺P43旧钢轨，用22mm长22.5m的砂浆锚杆固定于岩壁上，每根钢轨锚固两处（2m、4m）锚杆与钢轨用夹板螺栓连接牢固，水平方向用四排18Kgm小钢轨与竖立钢轨用铁丝绑扎。当钢轨立起56根后来，用片石将侧沟灌平，在钢轨与岩面之间插入旧木枕，用铁丝与钢轨绑牢，并用废旧橡胶条密实填塞。E.爆破施工根据不同样地段爆体日勺不同样位置，采用对应的爆破措施，选用对应的孔网参数进行施工。布孔前应仔细检查待爆体的层理、裂隙、临空面、最小抵御线等
13、状况，并据此作合适调整。布孔时应按调整后的参数精确画出位置，用红油漆标注，并进行编号。钻孔时采用直径64Omm日勺钻机钻孔，钻孔深度符合孔网设计规定。钻孔完毕后，进行孔深测量，计算各孔药量，并分别称好摆放在各炮口，然后按设计时装药构造分层间隔装药。当采用分层间隔装药时，底部药量加强（约为单孔药量的3/5）,上层稍弱（为单孔药量的2/5）,中间用泥填塞，长度不不不不大于30Cnb当上层药卷装完后，用粘土进行孔口堵塞，炮孔堵塞长度不不不不大于30cm。施工中采用纵向不耦合装药构造，不耦合系数K=（L/10）1/2（L=孔深，10二各层药卷长之和）。装药构造见“图4.1-3”。F.爆破振动安全检算由
14、于爆破区周围环境复杂，设施多，爆破时的振动及冲击波也许对其产生损伤，为保证周围设施的安全，根据下列公式对爆破振动效应进行检算，以确定同一段别起爆的最大容许用药量。Q=R3K3a3式中:Q最大一段药量（Kg）K一地形、地质条件系数，坚硬岩石K=3,次坚硬岩石K=5;R一爆源中心至设施日勺安全距离（m）；a衰减系数，一般等于1、取1.7；原有线路方向上一循环产生的临空面装药构造图、原有自然坡度G.起爆网络和起爆次序使用导爆管非电起爆系统毫秒雷管微差爆破，同一级台阶的预裂炮孔最先起爆，同一级台阶的前排先爆，时差为50ms,上层预裂孔也可与下层后排主炮孔同段别起爆，辅助炮孔与对应的主炮孔同段起爆。每个药包只装一种雷管，导爆管拉到孔外按组（不多于15根）连接成块，联结块内装有两个接力非电雷管作为传爆管，再由传爆雷管引爆孔内雷管。起爆次序见图4.
