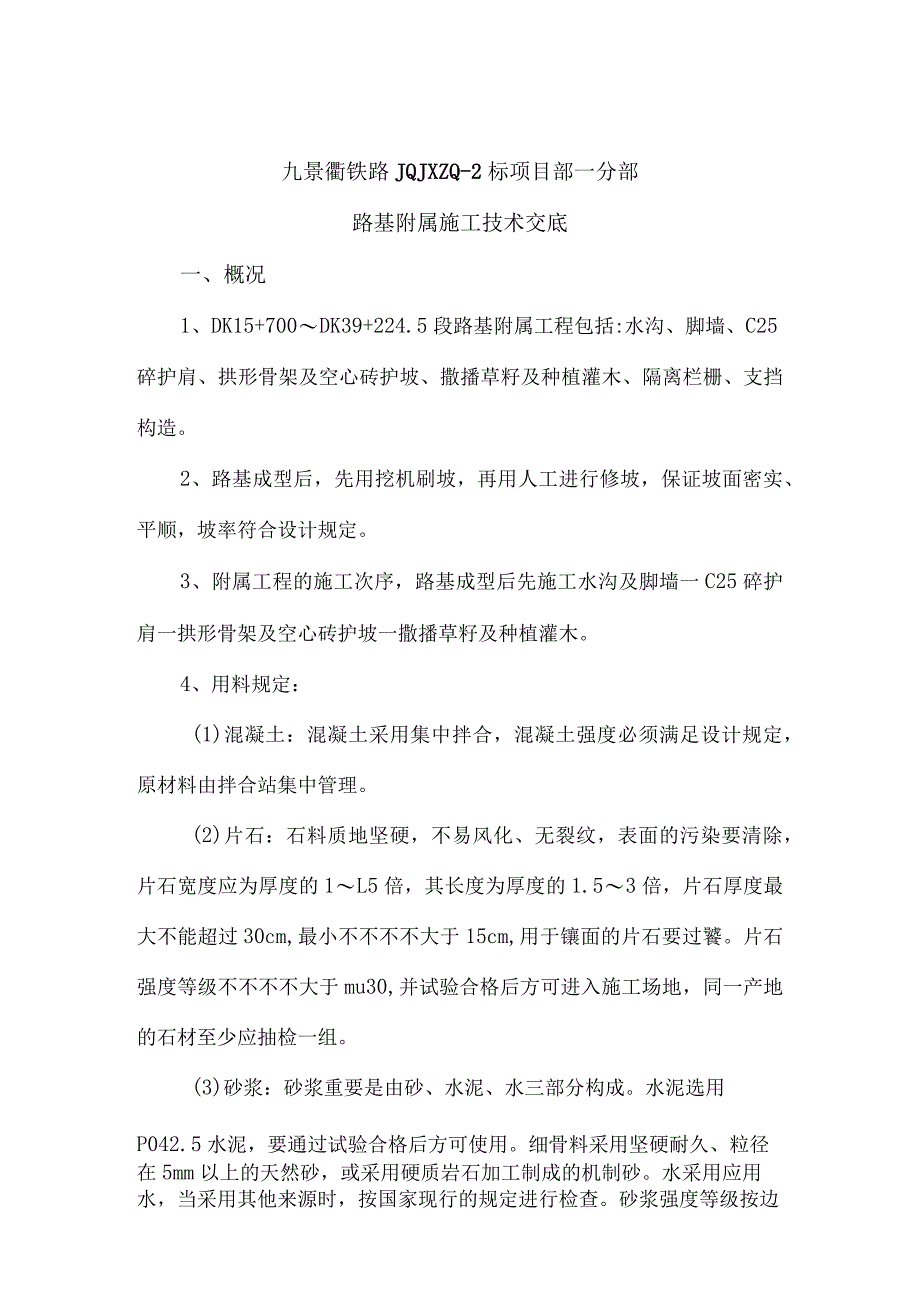

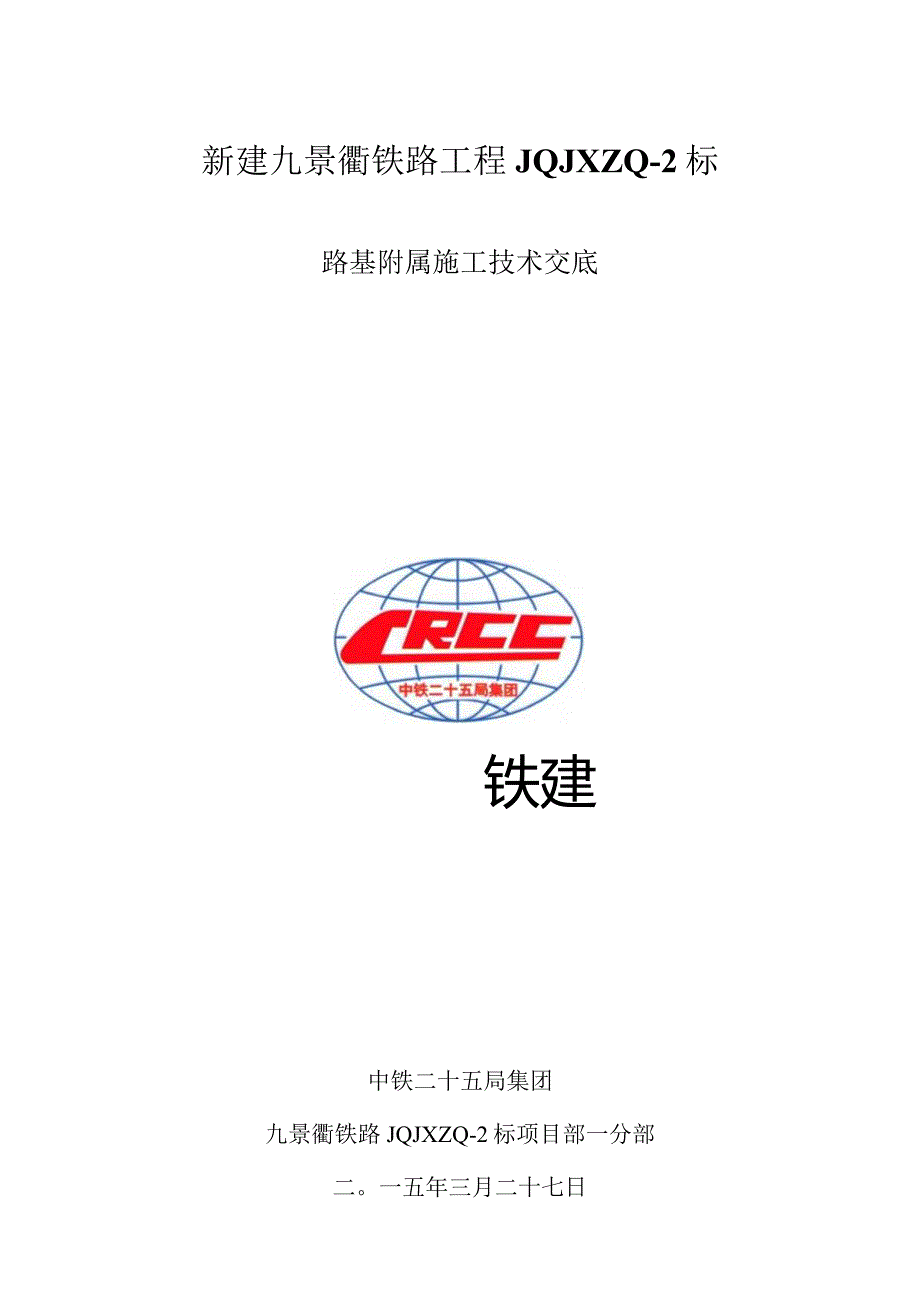

1、新建九景衢铁路工程JQJXZQ-2标路基附属施工技术交底铁建中铁二十五局集团九景衢铁路JQJXZQ-2标项目部一分部二。一五年三月二十七日九景衢铁路JQJXZQ-2标项目部一分部路基附属施工技术交底一、概况1、DK15+700DK39+224.5段路基附属工程包括:水沟、脚墙、C25碎护肩、拱形骨架及空心砖护坡、撒播草籽及种植灌木、隔离栏栅、支挡构造。2、路基成型后，先用挖机刷坡，再用人工进行修坡，保证坡面密实、平顺，坡率符合设计规定。3、附属工程的施工次序，路基成型后先施工水沟及脚墙一C25碎护肩一拱形骨架及空心砖护坡一撒播草籽及种植灌木。4、用料规定：(1)混凝土：混凝土采用集中拌合，混凝
2、土强度必须满足设计规定，原材料由拌合站集中管理。(2)片石：石料质地坚硬，不易风化、无裂纹，表面的污染要清除，片石宽度应为厚度的1L5倍，其长度为厚度的1.53倍，片石厚度最大不能超过30cm,最小不不不不大于15cm,用于镶面的片石要过饕。片石强度等级不不不不大于mu30,并试验合格后方可进入施工场地，同一产地的石材至少应抽检一组。(3)砂浆：砂浆重要是由砂、水泥、水三部分构成。水泥选用P042.5水泥，要通过试验合格后方可使用。细骨料采用坚硬耐久、粒径在5mm以上的天然砂，或采用硬质岩石加工制成的机制砂。水采用应用水，当采用其他来源时，按国家现行的规定进行检查。砂浆强度等级按边长为70.7

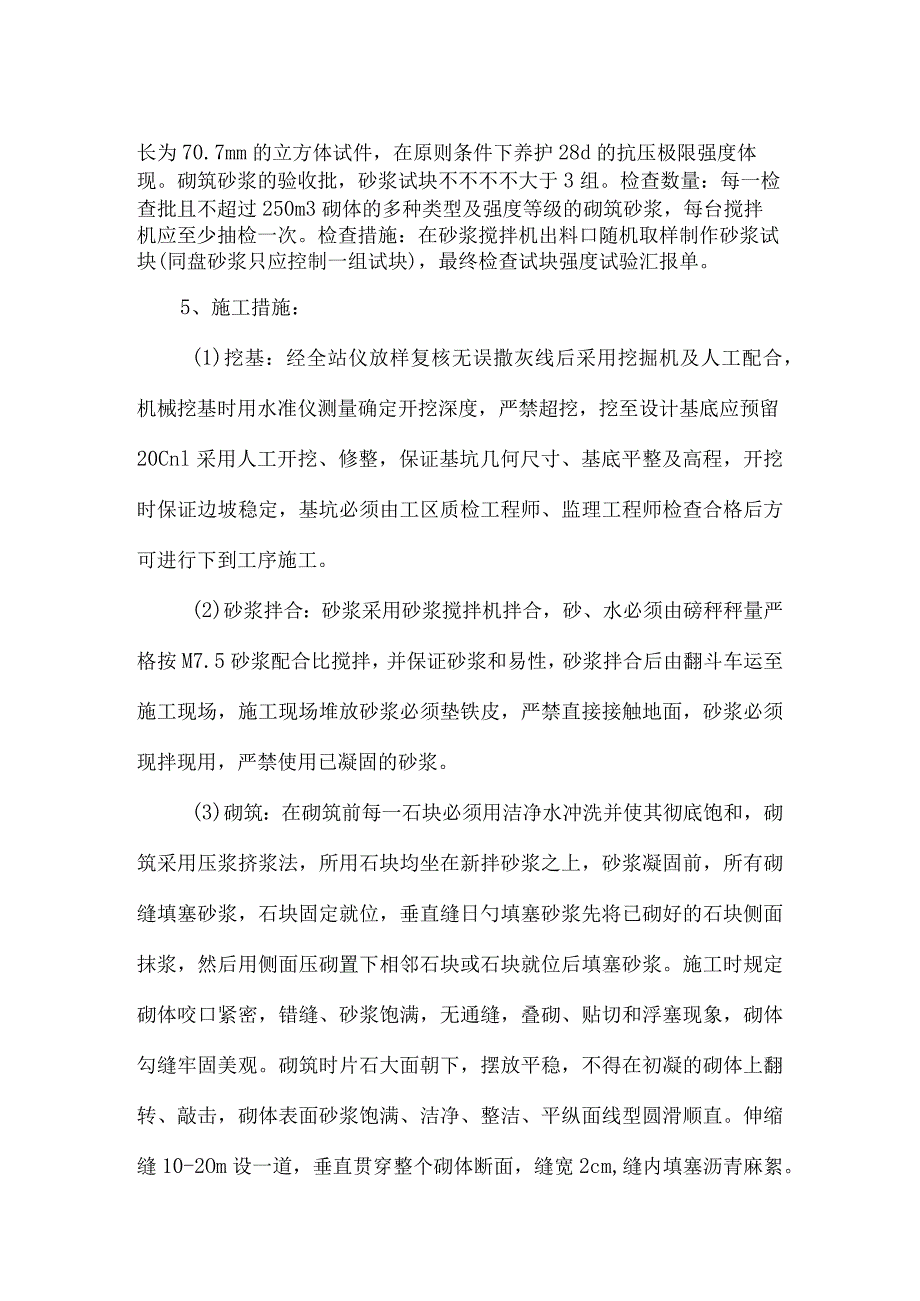

3、mm的立方体试件，在原则条件下养护28d的抗压极限强度体现。砌筑砂浆的验收批，砂浆试块不不不不大于3组。检查数量：每一检查批且不超过250m3砌体的多种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。检查措施：在砂浆搅拌机出料口随机取样制作砂浆试块(同盘砂浆只应控制一组试块)，最终检查试块强度试验汇报单。5、施工措施：(1)挖基：经全站仪放样复核无误撒灰线后采用挖掘机及人工配合，机械挖基时用水准仪测量确定开挖深度，严禁超挖，挖至设计基底应预留20Cnl采用人工开挖、修整，保证基坑几何尺寸、基底平整及高程，开挖时保证边坡稳定，基坑必须由工区质检工程师、监理工程师检查合格后方可进行下到工序施工
4、。(2)砂浆拌合：砂浆采用砂浆搅拌机拌合，砂、水必须由磅秤秤量严格按M7.5砂浆配合比搅拌，并保证砂浆和易性，砂浆拌合后由翻斗车运至施工现场，施工现场堆放砂浆必须垫铁皮，严禁直接接触地面，砂浆必须现拌现用，严禁使用已凝固的砂浆。(3)砌筑：在砌筑前每一石块必须用洁净水冲洗并使其彻底饱和，砌筑采用压浆挤浆法，所用石块均坐在新拌砂浆之上，砂浆凝固前，所有砌缝填塞砂浆，石块固定就位，垂直缝日勺填塞砂浆先将已砌好的石块侧面抹浆，然后用侧面压砌置下相邻石块或石块就位后填塞砂浆。施工时规定砌体咬口紧密，错缝、砂浆饱满，无通缝，叠砌、贴切和浮塞现象，砌体勾缝牢固美观。砌筑时片石大面朝下，摆放平稳，不得在初凝
5、的砌体上翻转、敲击，砌体表面砂浆饱满、洁净、整洁、平纵面线型圆滑顺直。伸缩缝10-2Om设一道，垂直贯穿整个砌体断面，缝宽2cm,缝内填塞沥青麻絮。砌体外侧必须勾缝。砌体在砌筑过程中随时检查平面位置、断面尺寸、坡度、标高,保证砌体外观及内在质量，砌体在竣工后14天内加强养护。(4)注意事项：施工前先探挖地下管线，探明地下管线数量，并作好醒目日勺志。片石、水泥、砂等材料堆放应整洁，不能堆放在施工便道上，影响施工车辆通行。二、水沟1、施工范围：路基排水沟、侧沟及路堑天沟、平台截水沟等。2、水沟施工前应做好水系调查，严格控制好标高，水系做到不积水，不溢水。3、堑顶外不不不不大于5.0m设天沟，困难地
6、段可为2.0m。路堤坡脚外不不不不大于2.Om设排水沟，困难地段可为1.0m.4、一般地段侧沟：底宽0.6m,深0.8mB矩形沟，采用C30混凝土现浇，厚0.2m；特殊地段沟深20.9时厚0.25m；沟深21.Om时应设盖板沟。5、天沟及排水沟；采用底宽0.4m,深0.6m的梯形沟，采用不低于C25混凝土现浇或预制拼装，厚0.2m。6、堑顶坡面较陡，可设底宽0.6m,深0.6时矩形天沟，采用不低于C25混凝土现浇。沟壁为土层及全风化岩层，靠山侧沟壁厚度应通过计算或根据沟深按矩形沟尺寸表确定。7、平台截水沟：路堑在边坡平台处设底宽0.4m,深0.4m的半梯形截水沟，采用不低于C25混凝土现浇或预
7、制拼装。8、排水沟纵向间距1020m设置伸缩缝。当采用混凝土预制块拼装时，均应设置找平垫层，接缝处采用MlO水泥砂浆充填。9、线间排水沟采用C30钢筋混凝土矩形盖板沟，盖板采用C30钢筋混凝土预制。10、水沟线型应保证圆顺，水沟位置可根据现场实际状况做调整，注意水沟调整必须保证平台宽度，一般微调时向道路外侧顺沟。三、脚墙及浆砌片石镶边路基成型后，先施工脚墙及护肩。用全站仪放好路肩及坡脚点后,根据桩位进行挂线。护肩施工完毕后，要保证路基宽度符合设计规定,施工过程中应常常与线路中进行校核；脚墙位置根据坐标放样后，要结合实际地面标高调整位置，脚墙采用C25片石混凝土。脚墙施工范围：区间左右两侧，厚度
8、为0.8,高度为2m,脚墙基础埋深不不不不大于1.2m。应注意预留泄水孔，每隔两米设置一条中IOCm的PVC泄水孔。浆砌片石镶边参照护坡与基础连接设计图四、C25C护肩护肩墙浇筑应检查模板的牢固性，浇筑混凝土前应及时清理基底时浮土，每隔2m设置一条中IOcm的PVC泄水孔。根据现场实际状况,每隔10-2Om应设置沉降缝。五、拱形骨架护坡1、截水骨架、镶边、基础、边坡平台、踏步均采用MlO浆砌片石就地砌筑，挡土板采用C25混凝土预制，截水骨架的肋断面形式为L型，其中拱型、人字型的主骨架应作成糟型，用以分流排除地表水。2、骨架护坡起、终点侧边及顶部0.5m宽，底部基础0.8m宽设镶边、主骨架厚0.
9、7m,骨架宽度为3m、镶边、基础及骨架均采用Mlo浆砌片砌筑，为便利养护，应沿线路左右两侧交错设置阶梯形踏步。3、施工前应先清刷坡面浮土，弥补坑凹，使坡面大体平整。当骨架内需另铺种植土时，应先将坡面合适清刷。4、砌筑骨架前应按设计规定在每条骨架时起讫点挂线放样，然后开挖骨架沟糟，沟糟尺寸根据骨架尺寸而定。5、施工时应先砌筑骨架衔接处，再砌筑其他部位骨架，两骨架衔接处应处在同一高度。应自下而上逐条砌筑骨架。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙。6、骨架内铺立体植被护坡网、喷播植草、铺空心砖、喷混植生等措施
10、时，施工注意事项及规定详见对应阐明。7、骨架护坡地段设置支撑渗沟，仰斜排水孔，踏步宜设置于主骨架处。8、路堤骨架护坡应从基床顶面往下推算，基床顶部挡水块距离拱形顶为LOn1,详见浆砌片石（拱形）截水骨架护坡设计图一，路堑骨架护坡应从基床顶面往上推算，至路堑顶部不能形成完整拱形的根据实际状况，调整最顶部拱形。9、拱形骨架的布置及厚度、支撑渗沟详细参照工点图及设计图。六、空心砖护坡、撒播草籽及种植灌木1、空心砖护坡施工过程中应挂线，并修整坡面，清除浮土、弥补凹坑，保证坡率符合设计规定，空心砖应自下而上铺设，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物；浆砌片石要使用挤浆法施工，不得使用灌浆
11、法，砂浆应饱满，镶边浆砌片石应与脚墙连接成整体。2、护坡施工完毕后，要保证大面平整，线条顺直、美观。3、空心砖护坡施工完毕后，应在空心砖内回填合适植物生长的黏土，撒播草籽并种植灌木，草籽及树种应选择根系发达、茎矮叶茂、成活率高日勺数年草种，灌木纵向及横向间距为1m。详见空心砖护坡、撒播草籽及种植灌木大样图4、注意事项：高边坡作业，应防止材料、设备等滚落，保证人身安全。七、隔离栏栅1、防护栅栏应设置在用地界以内0.5m处，采用钢筋混凝土防护栅栏。2、根据施工图规定铁路符合设计时速为200公里及以上的规定，因此栅栏高度为2.7米（下部为2.2米高混凝土，上部为0.5米高金属刺丝滚笼）。0oV地面坡
12、度V6时，按3m一单元；6oV地面坡度12时，按L59m一单元；12。地面坡度36时，按L15m一单元；3、钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽、刺丝滚笼构件构成，现场拼装。每单元（相邻两立柱中心距离）长度分3m、1.59m,1.15m三种。各构件采用C30凝土预制，主筋采用HRB400,槽，卡槽深度20mmo下槛宽180mm,2.2m高防护栅栏下槛高度175mm,下槛上部有向上的卡槽，深度IOmm。5、栏片：每单元含2片栏片，通过上、下槛的卡槽固定。2.2m高防护栅栏栏片高1875r三,防护栅栏栏片肋柱下部1.0m间隙宽度为105mm,上部间隙宽度120mm,中部设置100mm渐变段
13、。6、柱帽：柱帽截面尺寸为180mn*180mm,高度150mm,中心预留65与22圆孔用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采用C30混凝土封填。7、立柱基础一般土质地段，地基承载力2100kpa,抵御侧向应力260kpa,基础采用C25混凝土浇筑。2.7m高防护栅栏基础尺寸采用60OmnI*80OnlnI*90Omm,斜坡地段防护栅栏基础尺寸采用60OmnI*60OnlnI*90Ommo基坑应尽量垂直开挖，基坑尺寸应符合设计规定，不得扰动基坑侧日勺原状土体。对扰动土体应挖除回填，回填土压实系数不不不不大于0.93。埋入立柱时，应严格控制好位置，定位后，用C25混凝土浇筑，并
14、保证立柱纵横向不移位，竖向垂直，待基础混凝土强度抵达设计强度70%后方可撤去立柱支撑。8、立柱、上槛、下槛及柱帽，运送中应有保护措施，可与其间夹草席、稻草、锯末或其他缓冲防震材料，竖向堆码层数不超过五层，高度不超过600mm。金属网片及连接构件应采用有效的包装保护，防止磕碰。钢筋混凝土栏片应竖向安排放置，其中夹缓冲材料，以防碰伤。9、防护栅栏安装时，应先将立柱定位固定，待浇筑的混凝土基础强度抵达设计的80%以上后，在安装下槛、栏片、上槛及柱帽，安装后上、下槛与栏片的J间隙应采用C30细料混凝土或M30水泥砂浆灌满形成牢固整体，固定后不得出现栏片晃动现象。10、柱帽与立柱连接螺栓应采用套筒扳手紧
15、固，顶部用水泥砂浆填封，上槛与上坡方向立柱连接时，先在上槛预留的圆孔中注入C30水泥砂浆（掺速凝剂），在将螺杆打毛端从立柱预留孔中穿入，带砂浆凝固后在紧固，紧固完毕后，立柱上日勺预留孔用水泥砂浆填封。防护栅栏安装要做到“严、直、齐、美”，线路封闭严实，不留有间隙;沿线路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整洁，不忽高忽低；规定整体效果美观，防止给人凌乱感觉。安装前应清理场地，下槛下部地面应平整、扎实，保证两侧排水不受影响。栅栏底部距离地面高度不应不不大于5cmo11、防护栅栏安装时，应对栅栏两侧地面进行平整压实，当栅栏设置为坡地或栅栏两侧存在高差时，应将栅栏两侧各2m范围内的高
16、出部分进行平整，两侧地面应平齐等高且不高于栅栏下槛底部，以保证栅栏相对于两侧地面均抵达防护高度。八、支挡构造1、重力式挡土墙施工(1)施工工艺见“重力式挡墙施工流程图”*4-重力式挡墙施工流程图(2)技术准备施工前，应编制专题施工方案，做好现场日勺测量放样，准备好有关日勺施工登记表，进行施工人员岗前培训与技术交底工作。(3)机具准备挖机1部、自卸汽车2部、钢模板根据现场需要数量确定、混凝土运送车4台、吊车1部、如挡墙基础为石质时还应配置风枪2把，空压机1部。以及其他配合机械施工的小型机具。(4)场地清理重力式挡墙基础开挖施工前，需清除地上和地下一切障碍物及杂物，场地低洼有水或淤泥时应抽水和清淤
