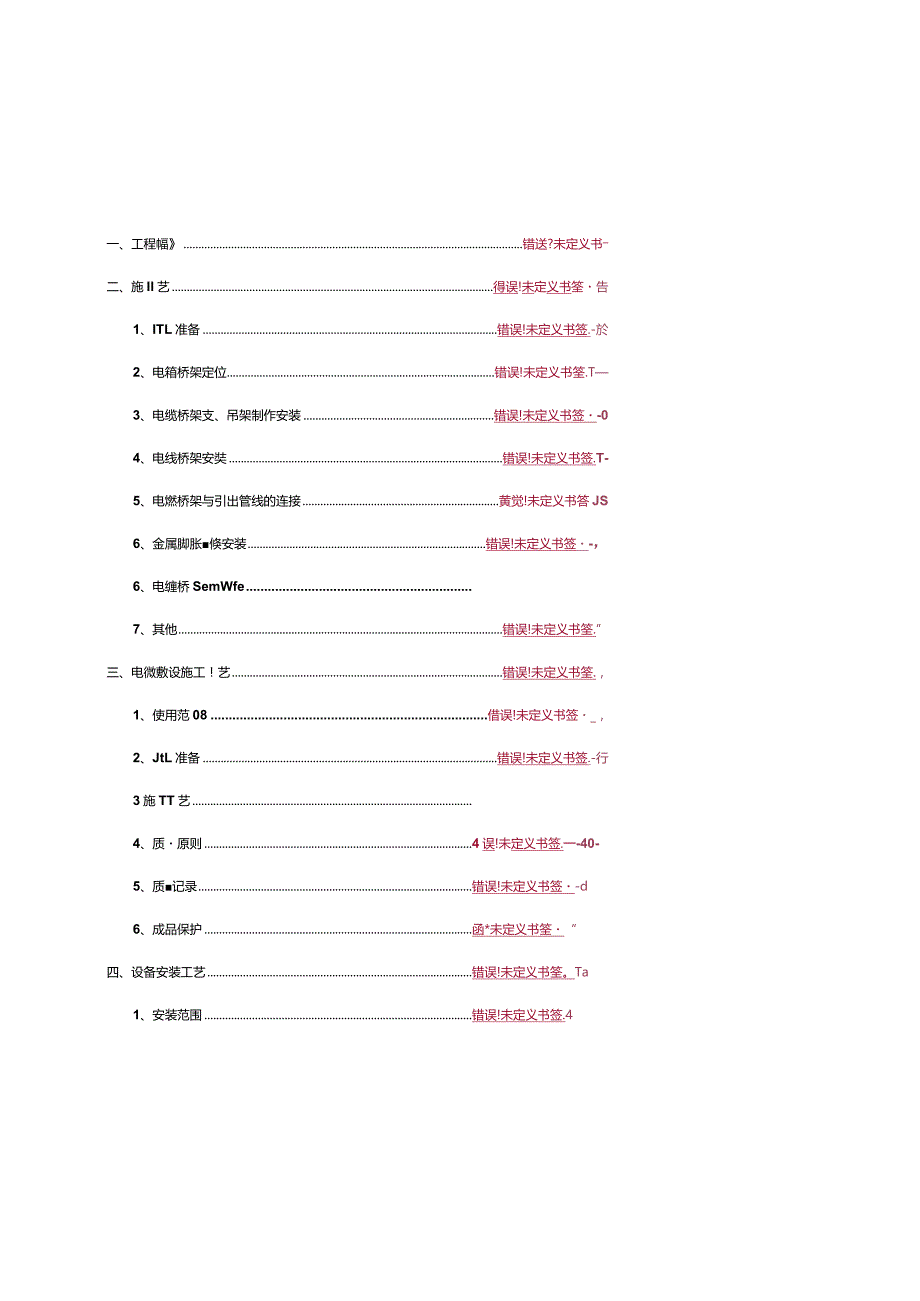

1、车辆引导系统施工技术方案2023年7月一、工程幅错送?未定义书二、施Il艺得误!未定义书筌告1、ITL准备错误!未定义书签.-於2、电箱桥架定位错误!未定义书筌.T3、电缆桥架支、吊架制作安装错误!未定义书签-04、电线桥架安奘错误!未定义书签.T-5、电燃桥架与引出管线的连接黄觉!未定义书答JS6、金属脚胀倏安装错误!未定义书签-，6、电缠桥SemWfe7、其他错误!未定义书筌.”三、电微敷设施工！艺错误!未定义书筌.，1、使用范08借误!未定义书签_，2、JtL准备错误!未定义书签.-行3施TT艺4、质原则4误!未定义书签.一-40-5、质记录错误!未定义书签-d6、成品保护函*未定义书筌

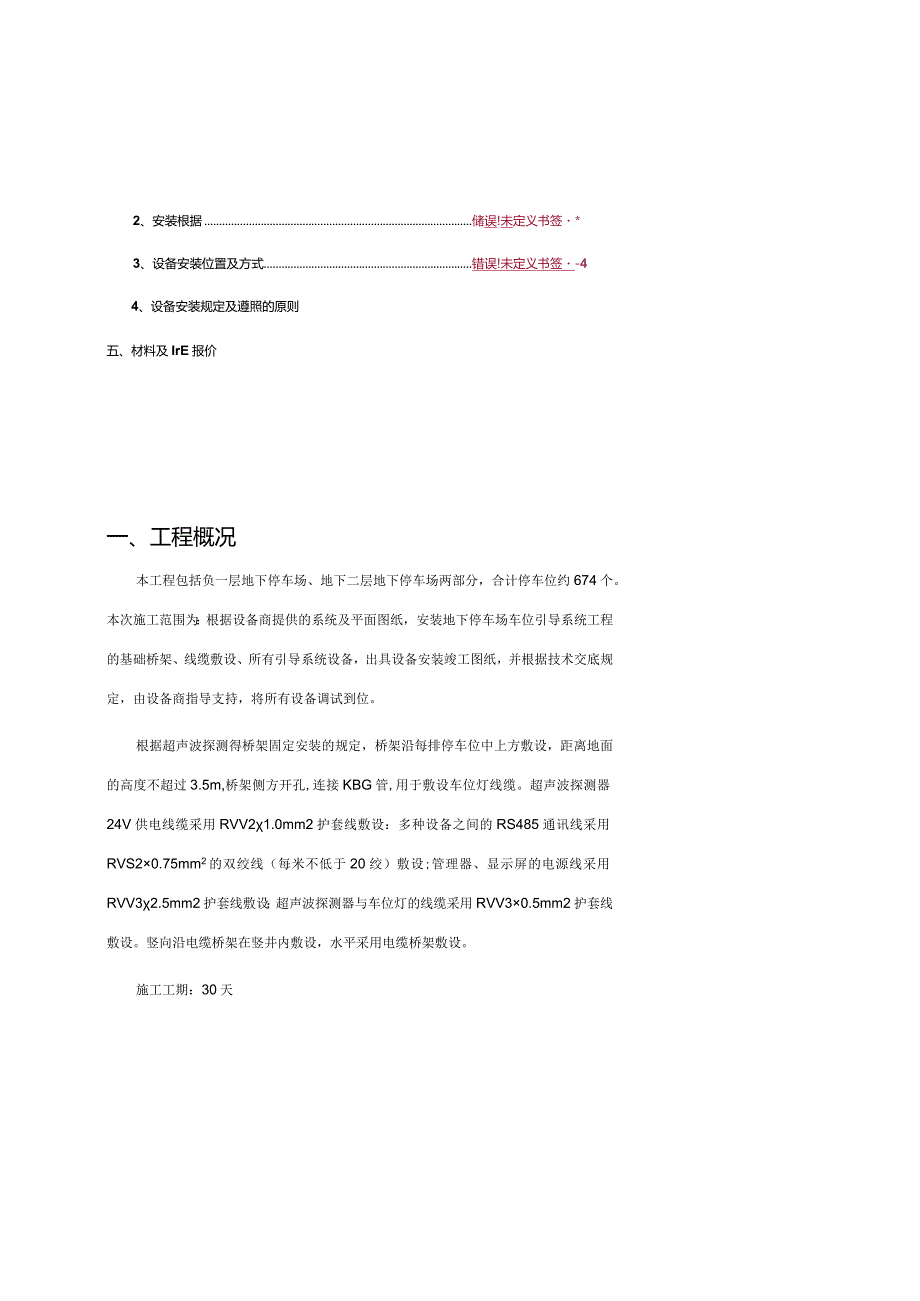

2、“四、设备安装工艺错误!未定义书筌。Ta1、安装范围错误!未定义书签.42、安装根据储误!未定义书签*3、设备安装位置及方式错误!未定义书签-44、设备安装规定及遵照的原则五、材料及IrE报价一、工程概况本工程包括负一层地下停车场、地下二层地下停车场两部分，合计停车位约674个。本次施工范围为：根据设备商提供的系统及平面图纸，安装地下停车场车位引导系统工程的基础桥架、线缆敷设、所有引导系统设备，出具设备安装竣工图纸，并根据技术交底规定，由设备商指导支持，将所有设备调试到位。根据超声波探测得桥架固定安装的规定，桥架沿每排停车位中上方敷设，距离地面的高度不超过3.5m,桥架侧方开孔,连接KBG管,
3、用于敷设车位灯线缆。超声波探测器24V供电线缆采用RVV21.0mm2护套线敷设：多种设备之间的RS485通讯线采用RVS20.75mm2的双绞线（每米不低于20绞）敷设;管理器、显示屏的电源线采用RVV32.5mm2护套线敷设；超声波探测器与车位灯的线缆采用RVV30.5mm2护套线敷设。竖向沿电缆桥架在竖井内敷设，水平采用电缆桥架敷设。施工工期：30天二、施工工艺1、施工准备材料规定桥架、线槽及其附件规格型号符合设计规定、内外光滑平整、无极刺，不应有扭曲、翘边等变形现象，尤其是钢板的厚度要满足规定；此外连接螺枪一定规定是镀锌日勺，否则尚未到交工时就会所有生锈，膨胀螺栓应根据容许拉力和剪刀进
4、行选择。母线槽应按每层为一节进货，并且不容许有任何偏差，进货时要对绝缘电阴进行测试，达不到规定的拒绝收货，并且在订货时要绘制详细的组装图，并且在现场要核算。母线槽定货时应规定厂家考虑好插接孔的位置，其位置以装上插接箱后，插接箱的底与电表箱底相平为准。桥架规格采用：75*50*1.0银灰色喷塑重要机具线坠、粉线袋、电工工具、手电钻、冲击钻、兆欧表、万用表。2、电缆桥架定位首先熟悉施工图纸,理解图纸设计的桥架走向，为防止与给排水、通风空调、消防管道的交叉、冲突，在施工前应与给排水、通风空调、消防等专业进行图纸会审，并根据现场实际状况确定合理H勺桥架走向及标高。根据图纸设计并结合现场实际状况，施工过
5、程中按照如卜措施施工：A、所有H勺桥架应平直，无明显扭曲，下料后长短偏差应在5mm之内，切口处应无卷边、毛刺。B、桥架支、吊架安装前应根据桥架走向弹线定位，标出固定点的位置。C、电缆桥架支、吊架采用膨胀螺栓方式固定在侧墙上（或顶棚上），膨胀螺栓的规格根据容许拉力和剪力进行选择,在固定期,打孔深度应以将套管所有埋入墙内或顶板内后，表面平及为宜。D、电缆桥架支、吊架的间隔为1.5米-3米，但在拐角处H勺两侧30OnlnI-60Omm处，三通、四通中心线的各个方向500mm处，进出接线箱、柜50Ornrn处，桥架高度的变化处的每个转角点，建筑物的伸缩缝处两侧分别增长一种支架。E、电缆桥架支、吊架应在
6、直接板的两侧，对于100-50Ornm的电缆桥架采用40*4的角钢做支架，用10I内通丝做吊杆：对于500-80Omm的电缆桥架采用50*5口勺角钢做支架，用12的通丝做吊杆。F、电缆桥架支、吊架应安装牢固，横平竖直，各支架同层横档应在同一水平而上，其高下偏差应不不小于5mm。4、电缆桥架安装电缆桥架本着先安装主干线，后安装支干线的原则进行女装。A、电缆桥架采用连接板连接，连接时规定螺母朝外并连接紧密。B、电缆桥架的分支处采用弯通、-:通、四通连接，根据现场实际状况，部分弯头需要现场制作，应按如下原则施工：制作弯头的弯曲半径应不小于电缆H勺弯曲半径。：桥架的切割应采用手锯或无齿锯进行切割，严禁
7、使用电、气焊加工。C、电缆桥架在支、吊架上的固定采用螺栓固定，可采用如下方式见附图2。D、电缆桥架在伸缩缝处应断开50mm-100mm。E、电缆桥架安装应平直，每一条直线上水平倾斜偏差、垂直高度偏差、中心线左右偏差均应不不小于5mm0F、预留孔洞、预埋铁构件T弹线定位T支架制安T吊装桥架（线槽）T放线连接。G、插接母线槽：设备全件检查一支架制安T安装T绝缘电阻测试T试运行验收。操作工艺预留孔洞、预埋铁构件：根据设计图纸预留好孔洞和有关的铁构件。弹线定位:安装前要弹线定位,确定每个位置的支吊架的长度、宽度等规格，不能加工成同样的，由于板面不也许所有相似，总之一种原则就是要保证安装好后的桥架要平直
8、，不能有弯曲、高下不平的现象。A、电缆桥架开孔应采用专用开孔器，严禁使用电、气焊切害人B、电缆桥架与引出管线的连接型式见附图3（电缆的引出根据不一样的状况而选用其中的任意一种）。6、金属膨胀螺栓安装1）直径误差控制在+0.5mm-0.3mm,深度误差控制在+3mm内，钻孔后应将孔内残存的碎屑清除洁净，螺栓固定后其头部偏斜值不应不小于2mm。2）螺栓及套管的选择要根据承受荷重来确定，且应符合产品技术条件，地下室桥架支架的膨胀螺栓用M12*10,竖井桥架支架的膨胀螺栓用M128在安装膨胀螺栓时应垫上木块，用铁锤敲进洞内，应保证套管与建筑物表而平齐，螺栓端部外露部份敲击时，不得损伤螺栓的丝扣。6、电
9、缆桥架的接地电缆桥架只在桥架的始端及终端分别用接地干线BVR-6与主接地网连接，桥架内不再敷设接地干线，包塑桥架的连接处须设接地跨接线，防火桥架的连接处设接地跨接线，在伸缩缝处增长接地跨接线用BVR-6连接。7、其他支架在安装时要保证紧固、保证横平竖直，在有坡度的建筑物上安装支架应与建筑物有相似坡度，安装好支架后吊装桥架前，要对安装好的支架进行一次弹线，检查平直度，高下不平处规定进行重新调整制作这个尺寸不合的支架。支架H勺切断严禁采用气割，必须使用切割机，支架开孔应用台钻、手电钻,严禁采用气割。孔径不得不小于固定螺栓直径2mm.支架固定用2颗膨胀螺栓，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹
10、紧。支架刷防腐油漆应均匀，最终刷银粉漆。支架安装间距15-2m,保持间距均匀，在进出按线盒、箱、柜、转角、转弯、变形缝两端及丁字接头的三端,调高调低接头间05M设置一种支架。三、电缆敷设施工工艺1、使用范围本工艺合用于IOkV及如下一般工业与民用建筑电气工程控制电缆（包括计算机电缆）及电力电缆在桥架内的敷设工程。2、施工准备原材料、半成品的规定型号规格及电压等符合设计规定，并有合格证。矿用橡套软电缆、交流额定电压3kv电缆，额定电压450/750V及如下聚氯乙烯电缆需“CCC”认证标志。每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。电缆外观完好无损，铠装无锈蚀，无
11、机械损伤，明显微褶扭曲现象。檬套、塑料电缆外皮及绝缘层无老化及裂纹。电缆口勺其他附属材料：电缆盖板、电缆标示庄、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合规定。电缆出厂检查汇报符合原则：对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。重要工机具敷设电缆机具见下表，根据需要选用需要的工具。重要机具一览表序号机具名称单位数量用处1电缆牵引端个1牵引电缆时连接卷扬机和电缆首端的金具，用于牵引重量较小的电缆2牵引网套个1牵引电缆时连接卷扬机和电缆首端的金具，用牵引重量较小的电缆3防捻器个1牵引电缆消除钢丝蝇逐渐形成电缆的扭转应力4电缆滚轮个若干敷
12、设电缆时的电缆支架，用于减小摩擦和保护电缆，滚轮间距1.53m5电动滚轮个现场定敷设电缆时运用其摩擦力推进电缆的外护层，减小牵引力和侧压力6电缆盘千斤顶支个2敷设电缆时支撑电缆盘，以便电缆盘转动架7电缆盘制动装置个1用于制动电缆盘8管口保护喇叭个现场定钢管内敷设电缆时，在管口处保护电缆9卷扬机台1敷设电缆时用于牵引电缆10吊链个2敷设电缆时用于提高电缆11滑轮、钢丝绳、大麻绳个现场定敷设电缆时用于牵引电缆12绝缘摇表个1遥测电缆绝缘13皮尺个5测量电缆长度14钢锯个3手工锯割电缆15手锤个3现场用16扳手个5现场用17电气焊工具套1制作支架等切割金属等18电工工具套1现场用19无线电对讲机套4
13、敷设电缆时口勺通讯工具20手持扩音喇叭个2组织敷设电缆用作业条件电缆线路的安装工程应按施工图进行施工。与电缆线路安装有关的建筑物、构筑物口勺土建工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。电缆桥架已敷设完毕，并验收合格。作业人员重要施工人员：电工、起重工。通过培训、考核人员持证上岗。3施工工艺工艺流程操作工艺电缆牵引可用人力或机械牵引，见直埋电缆牵引方式。水平敷设：电缆沿桥架或托盘敷设设计无规定期，应将电缆单层敷设，排列整洁。不得有交叉，拐弯处应以最大截面电缆容许弯曲半径为准。不一样等级电压的电缆应分层敷设，高压电缆应敷设在最上层。同等级电压的电缆沿桥架敷设时，电缆水平净距不
14、得不不小于35mm电缆敷设排列整洁，水平敷设的电缆，首尾两端、转弯两侧及每隔5-10m处设固定点。控制电缆可多层敷设，但填充不能不小于40%不一样甩压等级的电缆在同层敷设时应加隔板。垂直敷设：垂直敷设电缆时，有条件口勺最佳自上而下敷设。土建末拆吊车前，用吊车将电缆吊至楼层顶部：敷设前，选好位置，架好电缆盘，电缆的向下弯曲部位用滑轮支撑电缆，在电缆轴附近和部分楼层设制动和防滑措施；敷设时，同截面电缆应先敷设低层，再敷设高层。自上而下敷设时，低层小截面电缆可用轮滑大麻绳人力牵引敷设。高层大截面电缆宜用机械牵引敷设。电缆口勺排列和固定电缆敷设排列整洁，间距均匀，不应有交叉现象。不小于45C倾斜敷设的电缆每隔2m处设固定点。水平敷设的电缆，首尾两端、转弯两侧及每隔510m处设固定点。对于敷设垂直桥架内的电缆，每敷设根应固定根，全塑型电缆的固定点为1m,其他电缆固定点为1.5m,控制电缆固定点为1m。敷设在竖井及穿越不一样防火区的桥架，按设计规定位置，作好防火阻隔。电缆挂标志牌标志牌规格应一致，并有防腐性能，挂装应牢固。标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应合适增设标志牌。4、质原则主控项目电缆敷设严禁有绞拧、铠装压扁、护层
