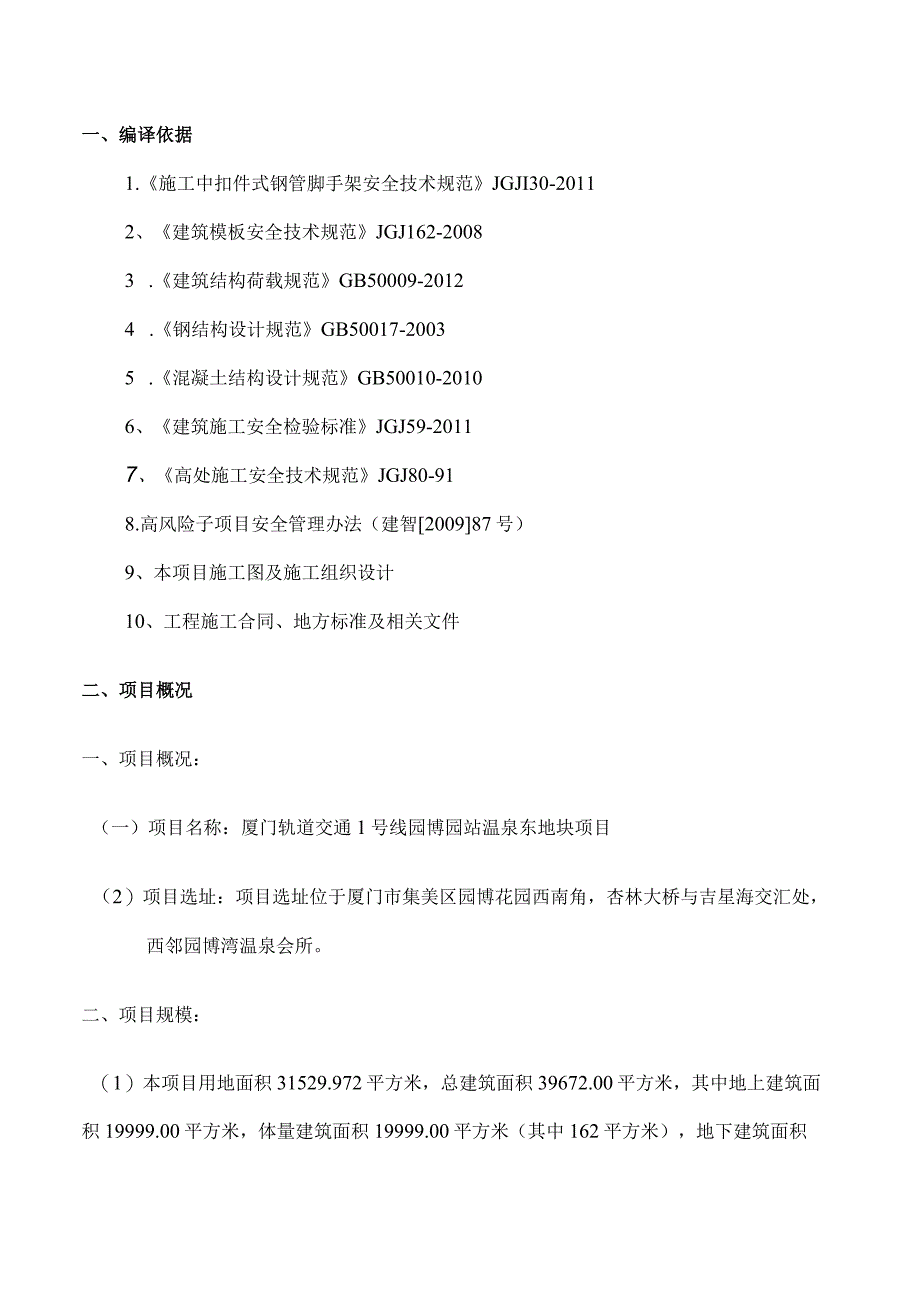

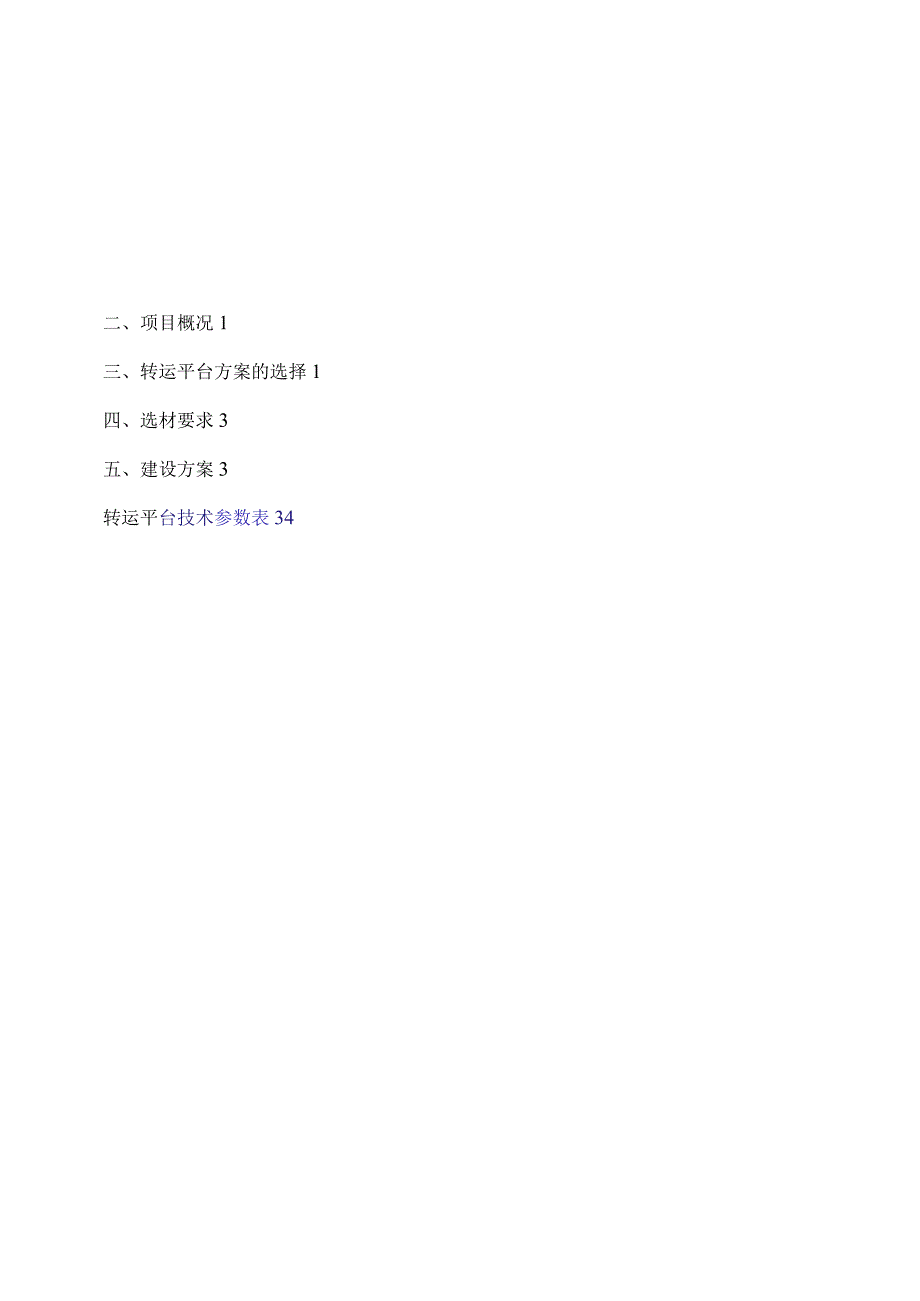

1、轨道交通工程转运平台建设方案目录一、编译依据1二、项目概况1三、转运平台方案的选择1四、选材要求3五、建设方案3转运平台技术参数表34一、编译依据1.施工中扣件式钢管脚手架安全技术规范JGJI30-20112、建筑模板安全技术规范JGJ162-20083 .建筑结构荷载规范GB50009-20124 .钢结构设计规范GB50017-20035 .混凝土结构设计规范GB50010-20106、建筑施工安全检验标准JGJ59-20117、高处施工安全技术规范JGJ80-918.高风险子项目安全管理办法（建智200987号）9、本项目施工图及施工组织设计10、工程施工合同、地方标准及相关文件二、项目
2、概况一、项目概况：（一）项目名称：厦门轨道交通1号线园博园站温泉东地块项目（2）项目选址：项目选址位于厦门市集美区园博花园西南角，杏林大桥与吉星海交汇处，西邻园博湾温泉会所。二、项目规模：（1）本项目用地面积31529.972平方米，总建筑面积39672.00平方米，其中地上建筑面积19999.00平方米，体量建筑面积19999.00平方米（其中162平方米），地下建筑面积19673平方米。（含通道125平方米，其中：温泉东红线内27.O平方米，宗一路下71.516平方米，温泉南红线内26.484平方米）；建筑面积6303.OO平方米，建筑密度19.99%,容积率0.6343；（2）地上电瓶车
3、位80个，地上机动车位27个，地下室机动车位500个（其中自立车位100个，P+R车位400个）。（3）本地块建筑：1#楼地下1层，地上5层，地下层高3.90米（含覆盖5.10米）,一层高5.0米，二至五层楼层高4.20米。高度：22.10米（消防高度），25.60-27.1（规划高度）；2#楼地上2层，层高3.90米，建筑高度：8.00米（消防高度），8.768-9.95米（规划高度）。3、功能布局：1#楼地下层主要为车库和机房（战时二等人员部分遮蔽的房间）；一楼主要为配套服务室（办公室、会议室、餐厅、厨房）及其消费控制室、配电室、物业管理室，二至五楼为配套服务室（办公室、会议室、餐厅）；三
4、、转运平台方案的选择1、架设位置：因工程平面布置、塔机安装位置及臂架摆动，结合施工现场实际情况，转运平台架设位置应遵循以下原则：结构可靠，位置方便宽敞。2、转运平台框架尺寸：平台长度8m,转运区（操作平台）长度2.85m,宽度2.45mo主梁采用16号工字钢，悬臂长度6.0m,楼内锚固长度2.0m。主梁采用20的U型压圈圆钢锚固，次梁采用12号工字钢。防护栏杆高度L2m,采用50X50X3.0方钢，四周为1.5厚钢板。详细的尺寸细节。3、施工荷载控制：该转运平台主要用于楼板系统材料及其他零星材料的转运。平台限重LOt,内容承载力均布载荷2.00KN11最大集中载荷5.00KN。在物料转运过程中
5、，施工人员应尽量分散操作平台的载荷，严禁超载、长时间堆放物料。同时，重量限制标志应悬挂在操作平台的显着位置。四、选材要求1、主梁采用16号工字钢，次梁采用12号工字钢。2、斜拉绳采用14#（6X19）钢丝绳，外层钢丝绳为主力，内层钢丝绳为安全储备。3、防护栏杆材质为50X5OnInlX3.0方钢，钢材强度等级为Q235A。方钢表面应平直、光滑，不得有裂纹、结痂、脱层、错位、硬弯、毛刺、压痕和深划痕。禁止在方钢上打孔。安装前必须严格选材，方钢应为合格产品，新方钢应有出厂合格证。旧方钢在使用前应进行质量检验，任何弯曲、开裂、变形或损坏与尺寸不匹配的钢材不得使用。方钢应均匀除锈和涂漆。4、1.5厚钢
6、板护边。6、预埋压环（拉环）钢筋直径为18.0mm圆钢。悬臂转运平台主要材料参数表材翱名称丰密参酌中梁16号丁字钢次梁12丁字梁主梁十架14#钢丝绵（6X19）操作平台板4.O厚钢板它全网它全网五、建设方案(一)转运平台技术参数表一、基本参数转运平台长度(米)8.0()护栏方钢型50503.0转运平台宽度(米)2.45操作平台长度(米)2.852、施工荷载舱烂臂载荷为2.00_极限载重吨位1.03.平台目重载荷操作平台面板型幺0厚钢板面板自重(kNm2)0.3_4次梁校核计算次梁材料类型工字钢次梁截面枳A(cm2)30.0次梁材料规格上号工字梁回转iX(mm)55.20次梁截面Ix(cm4)5
7、63.70梁截IfiI惯性矩WX(CmJ)80.50次梁gk(kNm)0.14_主梁材料抗弯强度设计值H(Nmm)2055.检查王梁计算主梁材料类型工字钢主梁截面枳A(cm2)26.10主梁材料规格16工字钢回转iX(mm)65.80*梁截曲惯性X(Cm1130.00主梁截面惯性矩WX(Cm3)141.00主梁目重标注值gk(kNm)0.20主梁材料抗弯强度设计值(Nmmi)205悬臂方式I普主梁主梁间距(mm)2200主梁与建筑连接T在地板锚点设置方法出外加固压坏钢筋直径d(mm)20主梁悬臂长度Lx(mm)4000主攀锚点到建筑物边缘的距禺a(mm)200建筑内主梁锚固长度Lm(mm)20
8、00塞塞板混凝土强度C306、钢丝绳钢丝纯规格6X19钢丝绳直径(mm)14钢丝绳设置数量想梁帽则客2个钢丝绳公称抗拉强度(MPa)1400主结构外钢丝绳距禺(m)3.60拉绳点到墙支点的距图(mm)2900四根颦丝绳之间的距离(来)2.10钢丝绳使用安全系数K3.50(2)工艺流程预埋件预埋、转运平台加工一平台加工体验及验收一塔吊吊装T平台及预埋件固定一钢丝绳安装固定一松开塔吊吊钩T验收投入使用(3)施工方法1、悬臂转运平台应按现行相应规范设计，其结构应能防止左右晃动。2、转运平台各部件应进行除锈处理，并涂两遍防锈漆。主、次梁及防护栏杆应涂上红白相间的油漆标记，防护栏杆应覆盖密网安全网。3、
9、转运平台的主副梁焊接成一个整体，焊缝要饱满。4、转运平台加工支撑完成后，验收合格后方可吊装。吊装时，先将四个角的吊钩挂上，发出初始信号，但在正式吊装前，只需轻轻抬起平台，松开拉索的钢丝绳即可。光滑的。吊装到预定位置后，先固定平台工字钢和预埋件，再固定钢丝绳，拧紧螺母和钢丝绳夹，待转运平台安装完成后再松开塔吊吊钩,可以使用。5、悬臂式转运平台的支点和上拉节点必须位于建筑物上，不得位于脚手架等施工设备上。6、在钢丝绳的结构上，宜在两侧设置前、后两条车道，两条车道靠近建筑物一侧的为安全储备，另一条应为安全储备。计算的力。7、吊运料台时，应使用卡环，不能用吊钩直接钩住吊环进行吊装。8、安装转运平台时，
10、钢丝绳要用专用夹具固定，每根钢丝绳不少于三个夹具。建筑物尖角周围的钢丝绳应衬以垫子或敞开的塑料管以覆盖锐角。悬臂转运平台的外口应略高于内口。9、转运平台的操作面应覆盖脚手板，并应铺设牢固，四周应设置20Cin高的踢脚板。10、转运平台左右两侧必须安装固定防护栏杆。11、悬臂转运平台的吊装，需要将主梁固定牢固，连接好钢丝绳，调整完毕,检查验收后，松开吊钩，上下操作。12、悬臂转运平台使用时，应有专人检查。如发现钢丝绳腐蚀损坏，应及时更换，并及时修补焊缝。13、钢丝绳与外脚手架钢管接触处应垫橡胶皮，以缓冲钢丝绳的拉力。14、悬臂板不应设置转运平台。由于施工现场条件的限制，当转移平台设置在悬挑阳台的
11、位置时，安装平台的悬挑阳台地板应使用钢管和方木从下一层返回。支持加固。(4)施工现场卸料平台位置：1-231-24交叉1-C轴，1-291-30交叉1-A轴，4轴交叉C轴，1-61-7轴相交l-Al-B轴，18轴相交1-CB轴，1-111T2轴相交1-L1-K轴。(五)验收1、卸料平台生产过程中，焊缝的长度、高度和强度必须符合规范要求。2、生产完成后，必须由区长组织，技术、质量、安全等部门的相关人员必须参与平台验收，平台方可投入使用只有在合格之后。3、首次吊装时，必须有生产、技术、质量、安全等部门相关人员在场，对吊装过程进行监控。信号工、塔吊司机、安装工紧密配合，严格按照操作规程操作。4、安全
12、部门应组织相关人员定期不定期对搭建好的卸货平台进行检查，掌握平台的使用和维护保养，特别是大风大雨过后，要对卸货平台进行检查，对不合格的部位进行检查。检查。修理或更换，合格后继续使用。5、在平台上挂限重标志：标明吨位和卸料数量。严禁超载或长时间堆放物料，应随堆吊挂；堆放物料的高度不应超过平台护栏的高度；休息平台。6、吊装到位并拉紧钢丝绳后，应对平台及各种相关保护进行验收，并进行载荷和压力试验。经检测合格后方可投入使用，并填写验收记录资料。7、在逆向运输过程中，平台必须有专人看管，并按安全操作规程操作。安装到位后，必须再次通过验收，方可投入使用。(6)转运平台的拆除：转运平台使用后，必须先清理平台
13、上的建筑材料和垃圾，然后按照架设的相反顺序拆除平台。(7)节点结构205M熨牖保护图1：传输平台的侧视图防护栏杆1.5三t三2450图2：传输平台的前视图图3：主梁和次梁的俯视图预埋016圆钢U型压环在原有配筋上增&2也20,长100Omm加强筋以保证板底不受破坏。图四：U型钢筋压环构造图六、施工安全保障措施（一）安全组织保障措施工程安全组织保障体系安全技术主要的1、监督施工过程中的安全生产，纠正违规行为；2、配合有关部门排除施工中的不安全因素；3、对所有项目人员进行安全活动和安全教育；4、监督劳动防护用品的质量和使用情况；技术总监1、负责现场安全技术措施和专项脚手架施工方案的实施；2、监督安
14、全措施的落实；劳动管理主要的1、财政部门为安全措施项目提供资金保障；2.卫生，行政部门职工基本生活条件，保障职工身心健康；1、转运平台的搭建由外框劳务经理组织实施，其他人员配合。中转平台所需材料的用工计划由外聘用工经理编制，材料由材料人员和项目负责人组织整理。公司质量安全负责检验人员的入职和上岗手续。程序通过后，公司质量安全负责开展三级安全教育，公司质量安全负责技术交底。2、甲乙双方应建立由项目经理、施工人员、安全员、安装技术人员组成的管理机构。架设组长直接负责指挥、部署和检查。3、转运平台的搭建和拆除，应经项目技术负责人批准后方可进行施工作业,并配备足够的辅助人员和必要的工具。（二）安全使用转运平台的技术措施1、转运平台的上部节点必须位于建筑物上，不得设置在脚手架等施工设备上。2、安装人员必须是按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业脚手架。在职人员定期体检，体检合格者持证上岗即可。安装过程中，应有管理人员在场指导。3、斜拉钢丝绳的结构必须设置前后两面，并进行相应的受力计算。4、安装转运平台时，钢丝绳应用专用挂钩固定，建筑物锐角周围的钢丝绳应填满垫
