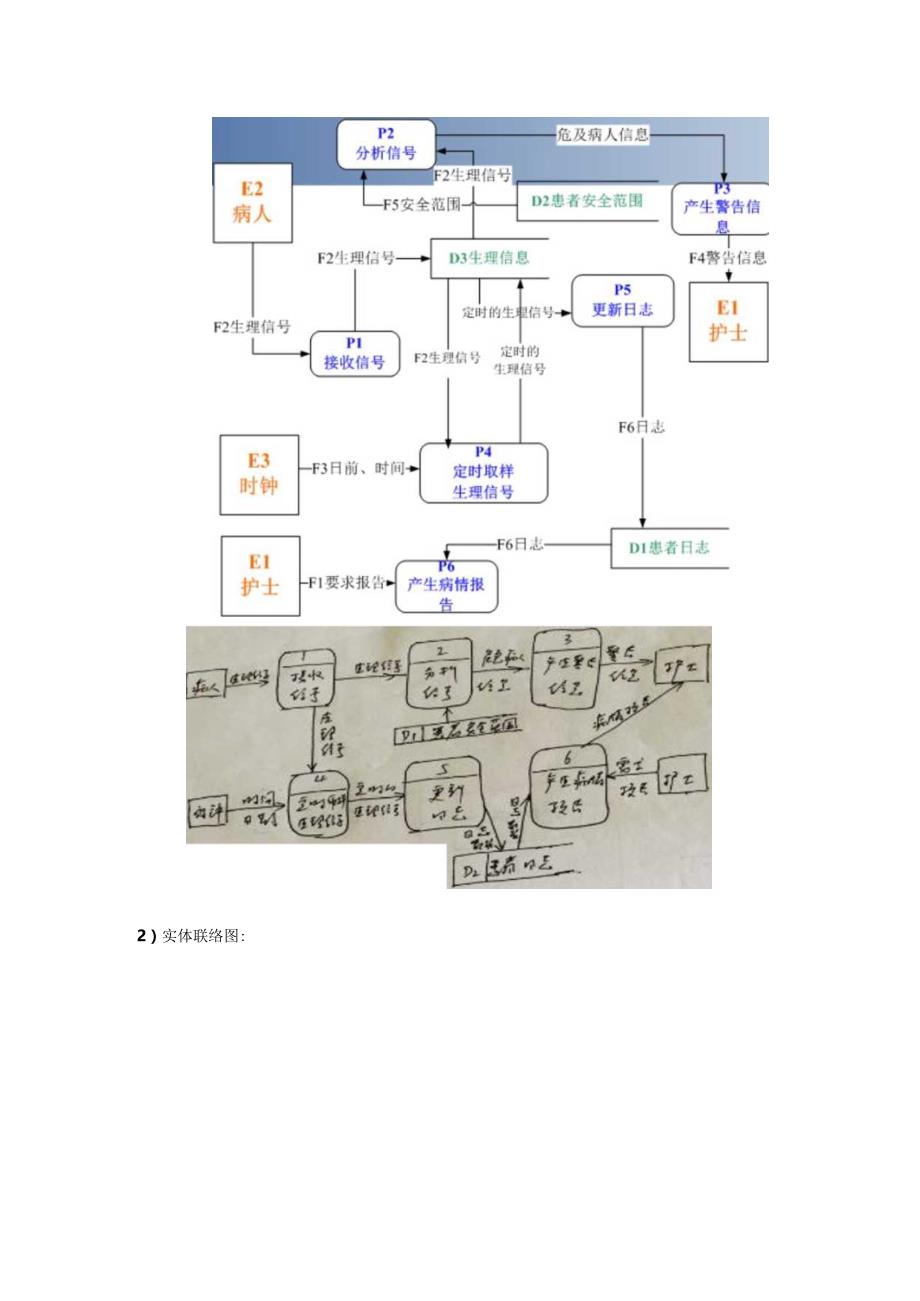

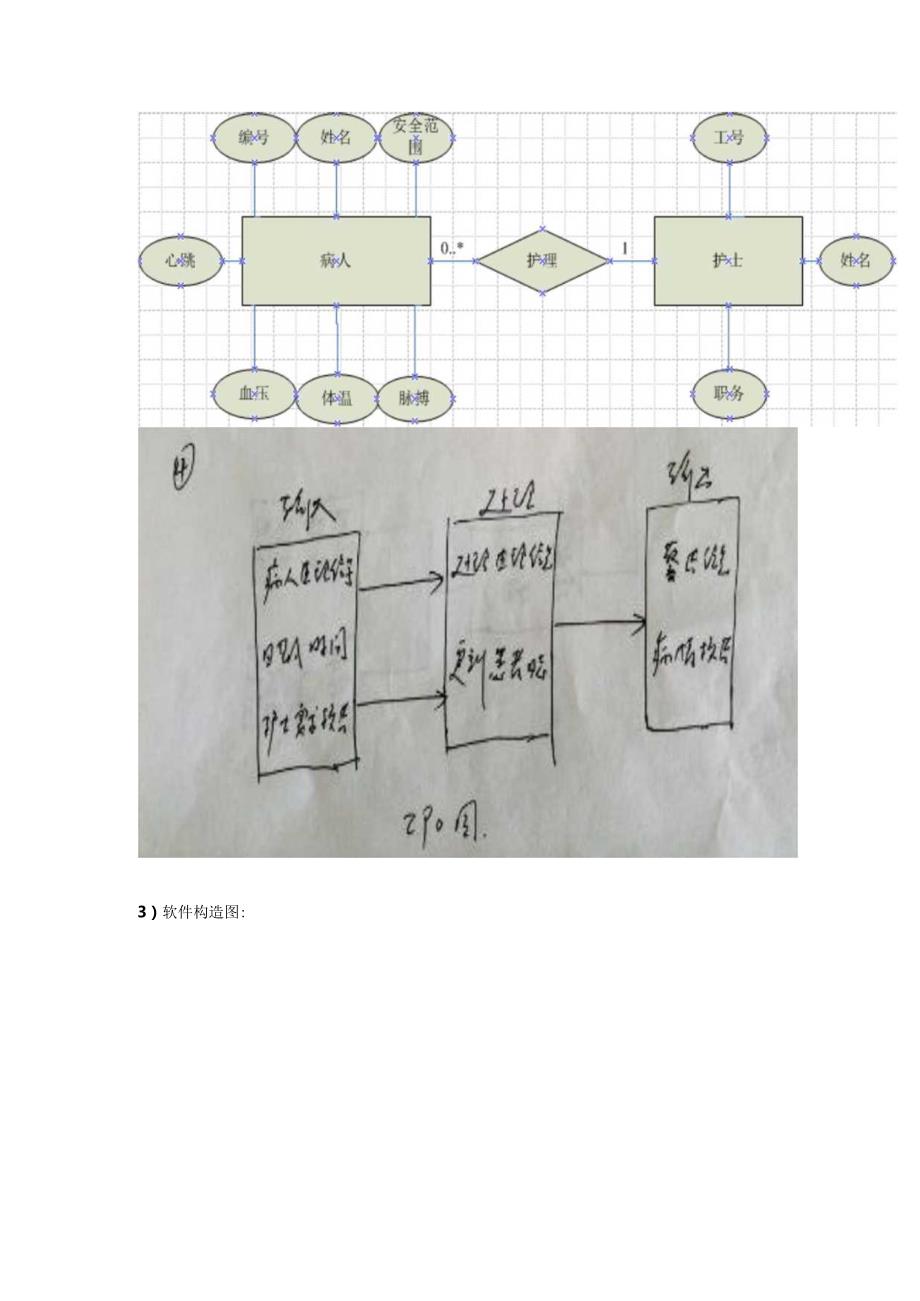

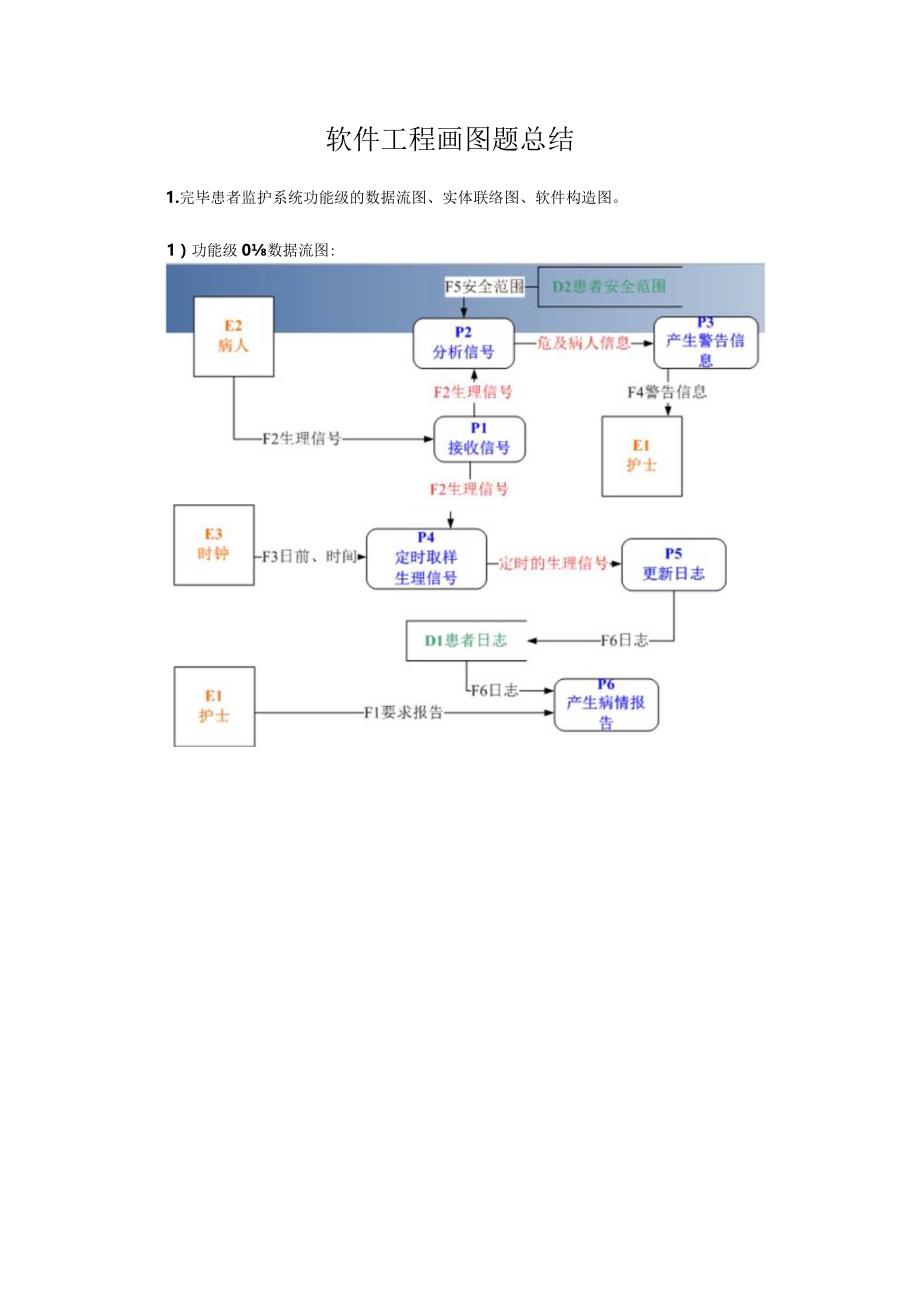

1、软件工程画图题总结1.完毕患者监护系统功能级的数据流图、实体联络图、软件构造图。1）功能级0数据流图:2）实体联络图:3）软件构造图:患者监护系统2.完毕寄宿学校系统功能级的数据流图、实体联络图、软件构造图。1）功能级日勺数据流图:录入学生档案信息1.0学生档案管理校长助理班级名册学生信&学生档案信息班级信息.0级理2班管A班级信息2）实体联络图:3）软件构造图:寄宿学校收费系统输出处理基本信息谕入考勤信息班级名册收费/退费考勤班级管理学生档案管理收费信息输入学生考勤输入学生档案输入3.网上书店系统，其外部顾客重要有游客、会员和管理员。其中，游客进行注册后，可以成为系统的会员，会员享有订购图书
2、及订单和书籍等信息查询的功能，管理员可对系统的多种信息进行管理和维护。根据上述描述，请画出网上书店系统的：基本系统模型（第。层）；功能级的数据流图（第1层）;底层的订购图书数据流图。基本系统模型（第。层）：2）功能级的数据流图（第1层）：3）底层的订购图书数据流图:4）软件构造图:4.假定图形顾客界面（GUD可以处在如下3种状态之一:Initializing（初始化）、Working（工作）、ShutingDown（关闭当TurnPCon（打开PC）电源的时候，GUl的状态转移到IiIitiaIiZiiIg状态并BootlIP（自启动）。当Initializing状态中活动完毕后，GUI将转移
3、到Working状态。当你对PC选择ShUtDOWn（关闭机器）时，GUl将转移到ShUtiiIgDOWn状态，最终PC自己切断电源，整个过程结束。请画出GUI的状态转换图（包括触发事件、动作和无触发事件）。画王广一5、汽车和自行车都是交通工具。或du一辆自行车只能归一种人拥有，但一辆汽车可归一种人或者两个人拥有。一种人也许没有自行车或汽车.也也许拥有多辆自行车或汽车。人分男人和女人两类，每个人都具有年龄和名字。在任何时候，一辆汽车上也许载有O个多种乘客。每辆汽车均有自己的颜色和商标。尤其地,每辆汽车都只有两个前灯和一台发动机。请画出类图。6、画出打操作过程0事件跟踪图（即次序图）。7、活动图
4、是状态图的一种特殊状况。用于简化描述一种过程或者操作的工作环节。活动用圆角矩形体现一一比状态图更窄，更靠近椭圆。一种活动中的处理一旦完毕，则自动引起下一种活动的发生。箭头体现从一种活动转移到下一种活动。和状态图类似，活动图中的起点用一种实心圆体现，终点用一种同心圆（内圆为实心圆）体现。在活动图中可以带鉴定点，即一组条件引起一条执行途径，另一组条件则引起另一条执行途径，并且这两条执行途径是互斥的。鉴定点常用小的菱形图标体现，同步在有关途径的附近指明引起这条途径被执行的条件，条件用方括号括起来。请用活动图描述打过程。响 3首先从与客户的会谈开始，建立能够反映咨询公司日常业务的类图。这个类图中可能包
5、括下列类：Consultant（顾问）、Qiem（客户）、Project（项目）、PrOPOSaI（提案）、Data（数据）和RePort（报告）。图7.7示意了这样一个类图。1 works on A .*ProjectReportDataConsultant1 appear in图77咨询公司业务领域的类图9、描述计算机系统构成:10、画出下列伪码程序的程序流程图和盒图:STARTIFpTHENWHILEqDOfENDDOELSEBLOCKgnENDBLOCKENDIFSTOP答：(1)流程图如图4-1所示:(2)该程序的盒图如图42所示:图4-2从伪码变成的程序盒图11、根据如下描述，使用
6、面向对象0分析措施，分析有那些重要对象和这些对象的重要属性、措施，画出对象图。一种饮料自动售货机可以放置五种不同样或部分相似的饮料，可由厂商根据销售状况自动调配，并可随时重新设置售价，但售货机最多仅能放置50罐饮料，其按钮设计在多种饮料样本的下方，若经金额计算器合计金额足够，则选择键灯会亮；若某一种饮料已销售完毕，则售完灯会亮。顾客将硬币投入售货机，经累加金额足额的饮料选择键灯亮，等顾客按键选择。顾客按键后饮料由出物口掉出，并自动结算及找钱。顾客可在按下选择键前任何一种时刻，可以拉动退币杆取消交易收回硬币。12、小李新接了一种项目：设计一种简朴的学生选课系统，系统能注册符合规定的同学，同学注册
7、后来就能进行选课，选课过程如下：先选课名，然后根据课程的上课老师、时间、地点和人数限制来决定与否成功选课；老师也可以根据状况提供新的课程阐明或修改正去课程的阐明；教务处的老师统一管理注册的状况，可以有删除、修改学生、老师和课程的权限。请用面向对象措施设计出对象模型（对象类图，标出多重性、角色、限定词和关系：泛化、汇集、关联）、动态模型（学生成功注册后选课的次序图）、功能模型（用例图）三大模型。对象模型:动态模型:注册学生选课选项课系统教师IIIINI可选课程IIIIIJ教师开课IIIIIIiIIiIIIIT教词是否在要求时网内开此课1课程是否可以被选选课成功与否功能模型:13、请画出一种顾客使
8、用银行ATM的状态转换图。从顾客将卡插入卡槽开始，到顾客取卡结束（假如顾客忘掉，ATM应报警），顾客可以完毕如下几种环节：登录（卡片进入ATM机后，假如不是可读卡，退卡；如是，等待顾客输入密码，三次错，吞卡，对的后进入主菜单），取钱（进入取钱菜单，输入金额,假如帐户余额局限性，提醒余额，并规定顾客重新输入，假如帐上钱够，吐钱币，并问询与否打印凭证，最终返回主菜单），主菜单提供退出取卡选择。14、某超市连锁收货操作流程如下:厂家持“定货单”及“厂家送货单”送货，库管科检查来货。假如来货相符，库管科做收货确认，（包括：在“定货单”之“点核数量”栏手工填写收货数量;在电脑中提出“定货单”，在“点核数
9、量”栏输入收货数量；在“收货日报表”上记录该收货；在“定货单”、“厂家送货单”上加盖库管科公章），然后库管科打印商品条码，收送货组与卖场办理移交手续，卖场收货人在“定货单”上签名盖章，日末，库管科将单据汇总，连同“收货日报表”分别送卖场、财会，并自留一份，第二天电脑科打印“验收进货单”，分送卖场、采购、财会。假如来货不符，告知负责该次定货之采购主任，采购主任填写“定货修正单”，报采购部主管签名同意，“定货修正单”交库管科，库管科从电脑中提出原“定货单”，按“定货修正单”内容进行修改，将修改后之新“定货单”打印（一式三份），和原“定货单”连在一起，最终进行上述来货相符后的工作。1 .设计出该系统
10、的业务处理流程图2 .画出该系统的第一层的数据流程图（至少3个处理）3 .画出该系统重要处理、数据存储或外部实体的数据字典（至少三个处理或数据存储或外部实体）采购员采购计划或介同P4定货F2定货单一IE5卖场F2订货单Sl定货班F9审核信息F2定贪叭:F2定货单F9收货报表家送胴单f 定货单一MPl审核来加P3F7修正后定货单 j -修正定货P4验收入库产生货R报表6定货修正单A设置定货栗购:任E2 供应商F5来版不符佶息P2F6定货修正单 F8收货信息Fq收货报表F8收货低，? .修正：6定货修正单A S2定货修正单S3收比信息E4财会处理逻辑编号：Pl处理逻辑名称：审核来货简述：查询统计专
11、利申请、受理、授权和转让情况输入的数据流：F3厂家送货单（来自E2供应商），F4定货单（来自E2供应商），F2定货单（来自Sl定货单数据存储）输出的数据流:货品相符的F9审核信息（去自Sl定货单数据存储），F5来货不相符信息（去自E3采购主任）处理描述：根据供应商“定货单及厂家送货单”送货情况，库管科检查来货。如果来货相符，库管科做收货确认，如果来货不符，通知负责该次定货之采购主任。处理频率：不限数据存储编号：Sl数据存储名称：定货单简述：反映当前定货的情况数据存储组成：单号+定货日期+到货日期+供应商+货品序号+货品+单价例量-计量单位+采购员关键字：单号，货品序号流入的数据流：F症货单（从
12、P4定货处理过程），F7修正后定货单（从P3修正定货）流出的数据流：F2定货单到P3修正定货和P4验收入库外部实体编号：El外部实收名春：采购员简述：根据采购计划，制定采购合同，与供应商签订合同，根据合同，与向供应商定货，制定定货单输入的数据流：无输出的数据流：采购计划、采购合同15.某电器集团企业下属的厂包括技术科、生产科等基层单位。目前想建立一种计算机辅助企业管理系统，其中:生产科的任务是：（1）根据销售企业转来的内部协议（产品型号、规格、数量、交获日期）制定车间月生产计划。（2）根据车间实际生产日报表、周报表调整月生产计划（3）以月生产计划为以及，制定产品设计（构造、工艺）及产品组装月计
