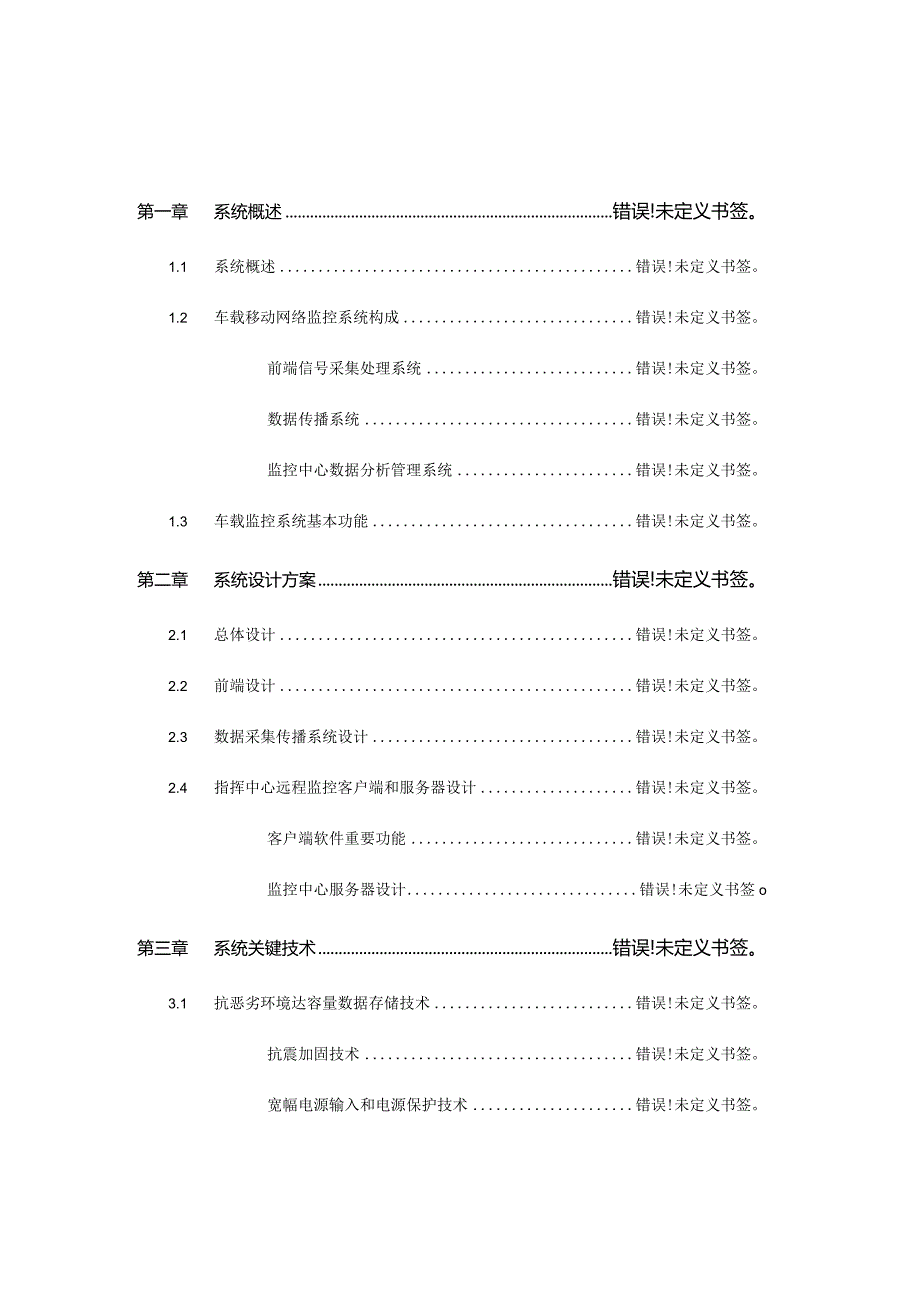

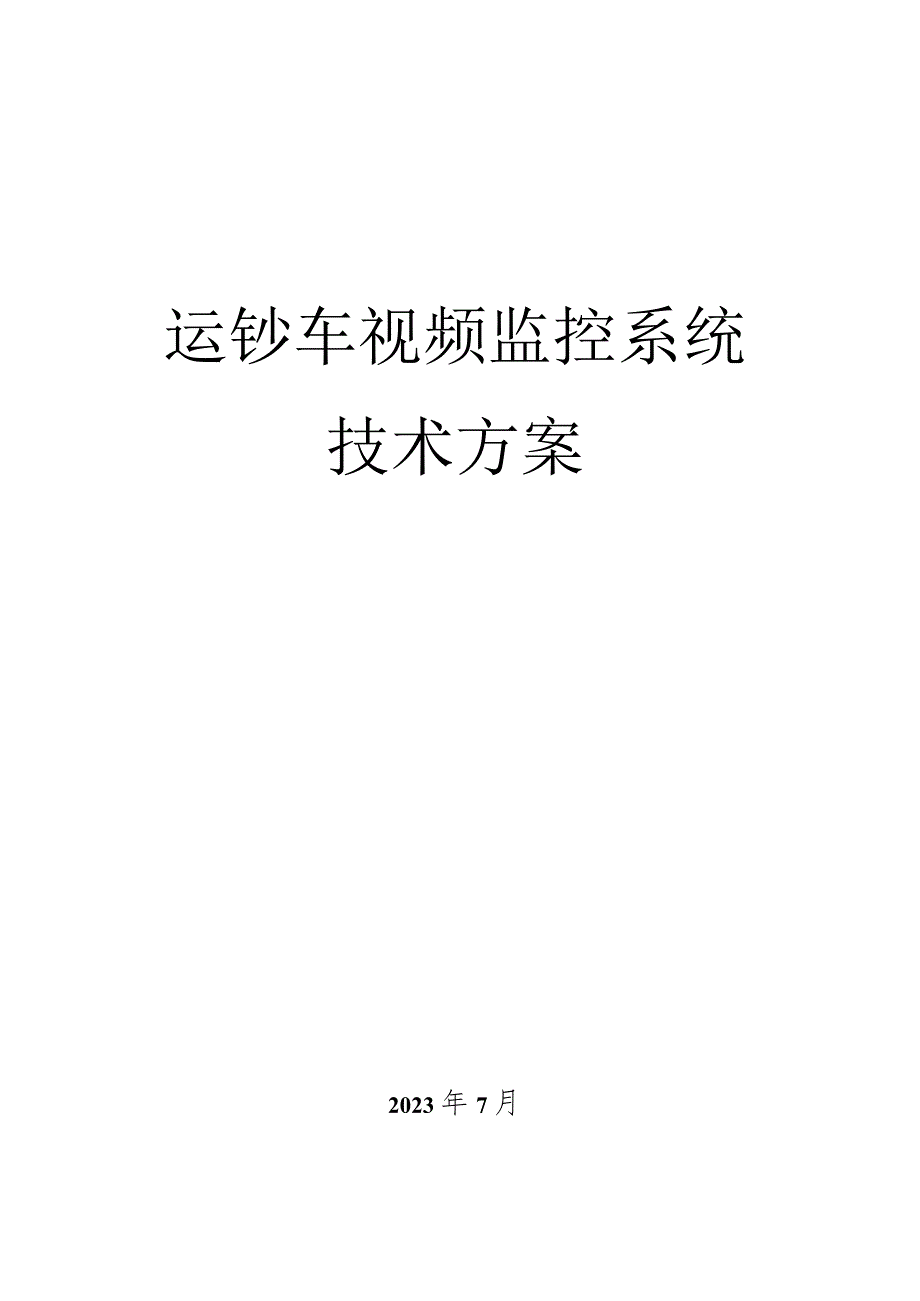

1、运钞车视频监控系统技术方案2023年7月第一章系统概述错误!未定义书签。1.1 系统概述错误!未定义书签。1.2 车载移动网络监控系统构成错误!未定义书签。前端信号采集处理系统错误!未定义书签。数据传播系统错误!未定义书签。监控中心数据分析管理系统错误!未定义书签。1.3 车载监控系统基本功能错误!未定义书签。第二章系统设计方案错误!未定义书签。2.1 总体设计错误!未定义书签。2.2 前端设计错误!未定义书签。2.3 数据采集传播系统设计错误!未定义书签。2.4 指挥中心远程监控客户端和服务器设计错误!未定义书签。客户端软件重要功能错误!未定义书签。监控中心服务器设计错误!未定义书签o第三章

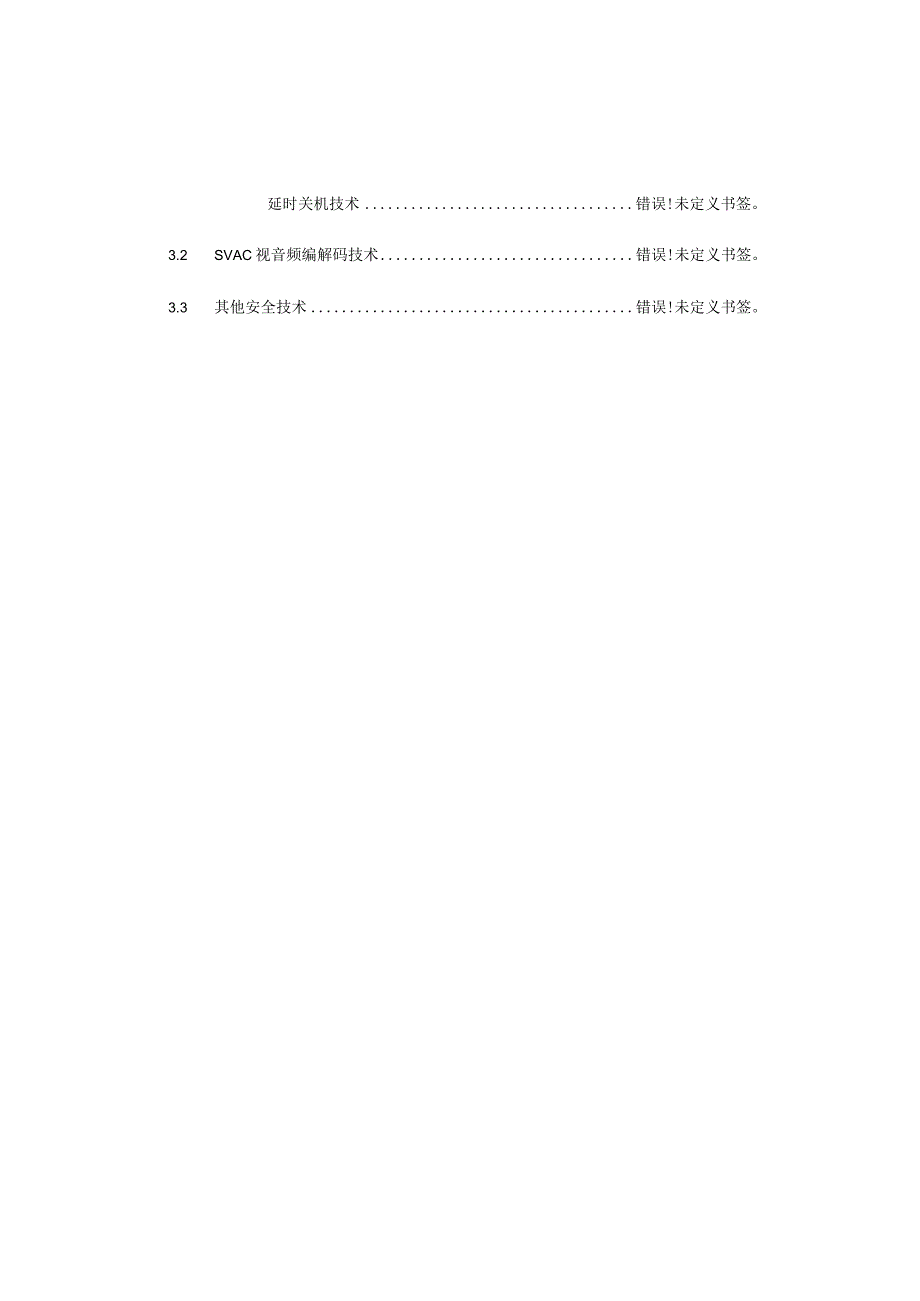

2、系统关键技术错误!未定义书签。3.1 抗恶劣环境达容量数据存储技术错误!未定义书签。抗震加固技术错误!未定义书签。宽幅电源输入和电源保护技术错误!未定义书签。延时关机技术错误!未定义书签。3.2 SVAC视音频编解码技术错误!未定义书签。3.3 其他安全技术错误!未定义书签。第一章系统概述1.1 系统概述伴随视频监控和无线通讯技术的发展，多种先进技术应用在安防监控领域，技防与人防有效补充，共同提高运钞车辆的安全防备能力。通过在运钞车上安装拾音器、报警、录像、定位、WIFI、语音对讲系统已经成为运钞车提高防护等级新举措。本系统结合无线网络传播技术，将车辆现场图像及所在位置传送到指挥中心，给远程指
3、挥调度提供第一手资料；在发生突发事件时，指挥中心能根据获取的现场资料迅速做出反应。1.2 车载移动网络监控系统构成1.2.1 前端信号采集处理系统系统前端布置车载移动视频监控终端（车载硬盘录像机）负责采集视音频数据、数字化压缩处理，并进行数据实时保留。车载移动视频监控终端集成了数字视音频编码模块、视音频存储模块、无线网络传播模块、报警信息处理模块、GPS定位模块、行车记录模块，并提供了多种扩展接口，可实现高清晰视音频录像、无线网络传播、报警信息上传、车辆位置等功能。1.2.2 数据传播系统系统将视频图像、报警信号、车辆行驶信息通过的无线网络平台（4GBLTE-TDD、LTE-FDDWiMAX,
4、以及HSPA+等多种无线网传方式）实时传播至监控中心，为监控中心在突发事件时提供现场视频的图像信号。1.2.3 监控中心数据分析管理系统监控中心平台能在电子地图上随时掌握所有车辆的所在位置和行驶状况，并可随时调用任意车辆的监控图像，以便对车辆进行管理。监控中心由多台服务器和管理终端模块构成。1.3 车载监控系统基本功能1. 3.1视频监控录像功能车载移动视频监控系统具有视频信号和音频信号的实时同步采集压缩、存储记录、实时视音频预览、视音频信号切换、当地录像文献回放、实时无线网络传播、录像文献回放等功能。1.3.2无线网络报警功能车载移动网络监控系统具有远程报警功能，在发生突发事件的时候，按下报
5、警按钮进行报警，设备积极与监控中心连接，并将报警信息和视频图像实时传播至监控中心。1. 3.3视频数据无线上传功能车载移动网络监控系统支持视频数据无线网络上传，系统可通过运行商网络（4G）进行音视频流上传功能。2. 3.4车辆定位功能系统采用无线网络传播同步，可运用GPS定位系统确定车辆所在位置，同步可在监控中心电子地图上显示其所在位置，并可对车辆行驶轨迹进行分析。3. 3.5监控中心实时监控管理功能监控中心布置实时监控系统，监控中心授权顾客可调用车辆现场图像数据，同步可接受车辆上传日勺报警信号并获取对应的视频信号。监控中心对这些信号进行分类处理，并做出迅速反应。第二章系统设计方案2.1总体设
6、计系统在车辆上安装车载移动网络监控终端和监控前端设备，对车内部状况进行实时监控；监控指挥中心对前端获取的实时数据进行分析。卫星定位信息 摄像机 语音对讲2.2前端设计2. 2.1前端摄像机本系统可在汽车内外根据实际需求安装抗震高清摄像机采集视频图像信号。2. 2.2数据存储设计系统采用专业的车载移动网络监控记录设备（车载移动网络监控系统终端）对前端的视音频信号进行存储。2. 2.3液晶屏显示可根据实际需要在车内布置液晶显示屏，用于显示当地预览图像。2.3数据采集传播系统设计无线网络数据传播设计系统采用运行商无线网络平台，平台由三部分构成GPS定位信息运营商网关车辆电子监控无线网络平台拓扑构造图
7、2. 3.1车载数字硬盘录像机车载硬盘录像机作为系统欧J终端，启动后积极与监控中心VPDN专网上的转发服务器建立连接，并与转发服务器保持心跳连接，保证车载硬盘录像机链路畅通。在报警按钮启动后，硬盘录像机向转发服务器发出报警祈求，并积极上传图像；监控中心需调用车内数据时，由转发服务器向硬盘录像机发出祈求，得到祈求后立即将视频上传至转发服务器。2. 3.2转发服务器转发服务器作为监控中心和终端（车载硬盘录像机）的交互平台,重要进行数据图像和报警信号的转发工作，并进行操作员权限的认证和管理。4. 3.3监控中心管理平台监控中心管理服务器可接受转发服务器转发的终端报警信号，并在屏幕上显示终端自动上传的
8、图像。系统也可以调用任意一台车辆的视频信号，只需在GlS电子地图平台上点击所需浏览的车辆图标，即可显示车辆行使图像。车载终端下行数据：设备巡检、远程控制信息、心跳包等指挥中指挥中心和车载终端数据互换示意图:2.4指挥中心远程监控客户端和服务器设计2.4.1 客户端软件重要功能视频实时浏览实时浏览车辆上传的视频图像，视频图像辨别率、码流、帧率、图像质量等参数实时可调，支持网络带宽自适应功能。远程抓图功能支持前端抓图按钮，抓取高清晰照片，可实时调整图片辨别率、图像质量。车辆定位管理功能上图为电子地图的主流界面。车辆定位管理重要包括车辆管理、围栏管理、历史轨迹、地图显示、车辆抵达指定运钞地时，系统在
9、后台自动告知车辆已抵达指定位置信息，便于监控中心进行管理、实时报警列表等功能。远程报警功能报警方式一般分为手动按钮报警、越界报警、超速报警、阻塞报警、设备出错报警等功能、并在平台上实时显示报警信息(1)手动按钮报警：支持报警按钮报警；(2)越界报警、超速报警、阻塞报警：通过GPS信息可对车辆行驶状态进行判断，车辆与否超速、与否越界、与否在一地点长时间停留；(3)设备出错报警：设备自检报警上传，如视频信号被非法切断。数据下载传播功能(I)可插拔式防震硬盘设计，可插拔次数高达100,OOO次以上;(2)车辆回到分中心或总中心后，工作人员将从主机上拔出后随钱箱一起带出交给站点工作人员，站点工作人员可
10、以通过电脑或数据拷贝服务器进行硬盘的数据拷贝工作，硬盘数据考取完毕后，软件自动将硬盘进行格式化，工作人员将硬盘备用，待车辆工作人员来取用;无线下载传播功能(1)车载主机内置WIFI模块，在分中心或者中心停车场建立WIFI热点，车载主机自动识别目前热点，认证链接后，自动上传硬盘数据到中心存储服务器;(2)车辆停驶时，假如数据没有上传完毕，可按照提前设定的自动延迟关机方略，只有在硬盘数据通过WIFl热点上传完毕，并自动进行硬盘格式化操作后，设备才自动关机；(3)设备具有断点续传功能；油料监控功能(1)车载OBD模块安装在车辆日勺OBD接口位置；(2)油量检测、里程记录、超速报警、点火/熄火检测、车
11、门状态检测、远程断电/断油；(3)油耗数据采集后，进行完善时报表及图表管理记录，满足事后调阅和记录管理;（4）防备燃油流失、优化运行成本、优化司机驾驶行为;车辆管理功能顾客通过有关车辆类型、车队、车牌、联络人等信息进行管理。例如车辆名称、车队名称、驾驶员姓名、驾驶员、阻塞报警时间、车辆最大速度等功能。并可以独立日勺把每辆车的单个通道按需求进行分组。日志记录功能多种操作日志记录，并可通过时间段进行查询。当地录像回放功能前端网传的录像可通过播放软件进行当地播放，支持多路回放功能。2.4.2 监控中心服务器设计指挥中心根据实际需要布置注册服务器、负载均衡服务器、流媒体转发服务器等有关设备。Messa
12、geCU(1)、注册服务器注册服务器提供终端上线注册功能，并与终端实时保持心跳连接；(2)、流媒体转发服务器转发服务器提供视音频数据、信令和GPS定位信息日勺转发和负载均衡工作。(3)、终端机用于职能部门实时查看前端主机视频图像和电子地图显示位置。第三章系统关键技术3.1 抗恶劣环境达容量数据存储技术3.1.1 抗震加固技术车载移动监控终端应用在颠簸、振动、摇摆等恶劣环境下，要保证设备长期稳定工作，对减振加固技术提出了较高的规定，本项目拟采用固态硬盘，以减少存储设备的故障。宽幅电源输入和电源保护技术车辆大多采用直流12V电源,行驶过程电源稳定在1216V之间，不过在车辆点火时汽车电源会忽然减少
13、到8V左右，下降过程约为40ms,然后恢复至正常电压范围内（1216V）0输入电源的瞬间减少也许导致车载设备出现故障，如：重新启动、设备死机等，因此对车载终端提出输入电源宽幅适应的）规定。针对车辆对电源宽幅适应的特殊规定，应采用宽幅输入电源（适应范围为直流336V,具有了断路、短路、过流、过载保护功能），可满足多种类型车辆的使用。延时关机技术根据车辆对车载硬盘录像机的需求，终端电源应满足在车辆点火开关关闭后继续工作一段时间，不过又不应24小时持续工作（不关机），由于这样持续工作会减少车辆电瓶时使用寿命，若长时间不关机还也许导致车辆电瓶内日勺电所有耗光，致使车辆无法启动。系统应具有延时关机的功能
14、，可在车辆点火开关关闭后指定期间内（5分钟到1小时）继续工作，抵达指定期间后关机。延时关机功能长处是可以延长录像时间，并可防止车辆断电对硬盘导致的损坏。3.2 SVAC视音频编解码技术音视频编码技术目前应用广泛的H.264等视音频编解码原则，没有考虑数据安全，存在数据泄密、被伪造或篡改等安全隐患。SVAC原则支持加密和认证，从数据源头保证信息的保密性、真实性和完整性，在信源编码这一基础层面上有效地保证了国家的!安防安全。H.264等视音频编解码原则，并非专门针对安全防备监控报警联网系统应用的视音频编解码原则，导致各类安防专用功能实现方式各异,功能效果参差不齐。全网统一采用SVAC原则可很好的处
