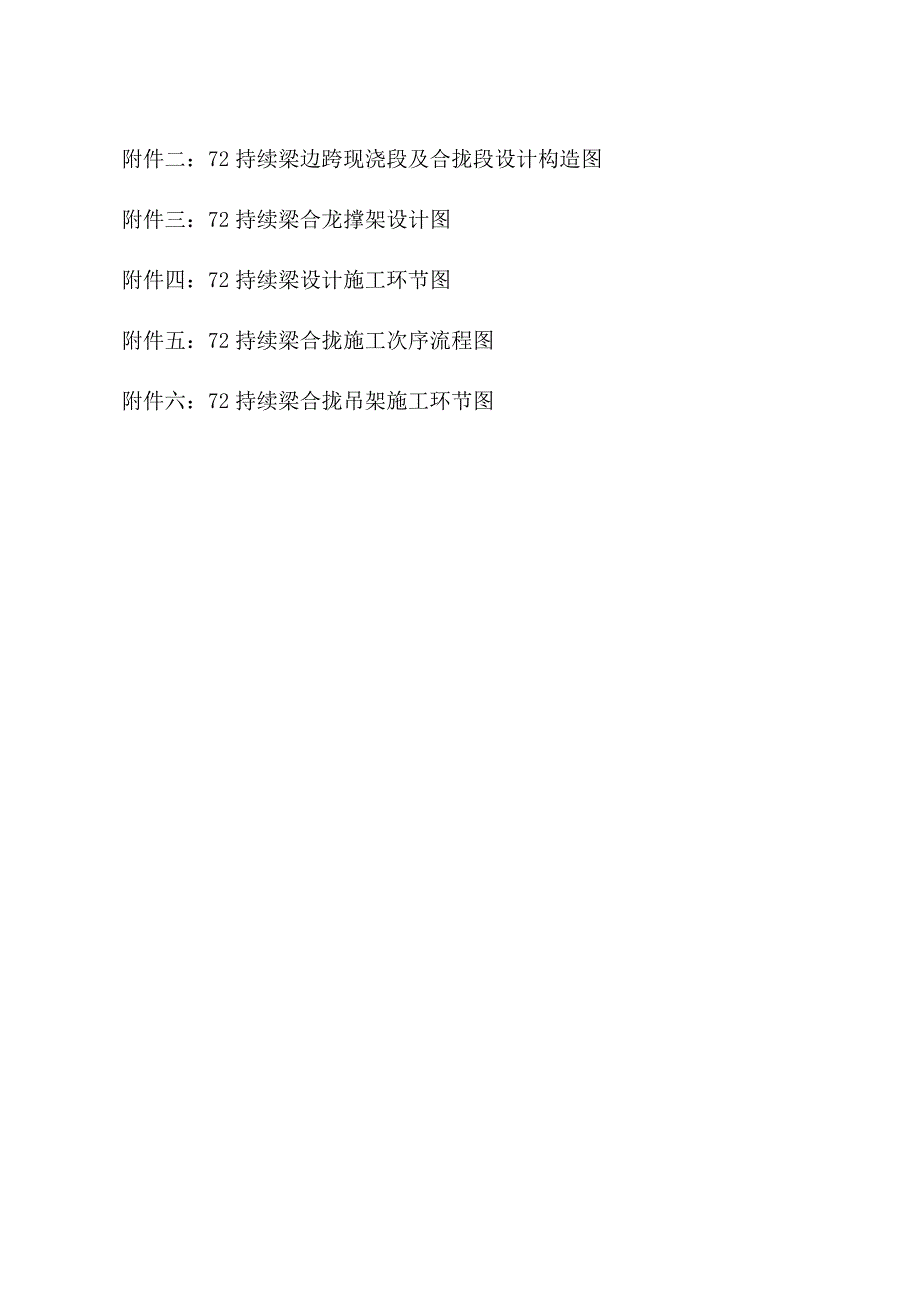

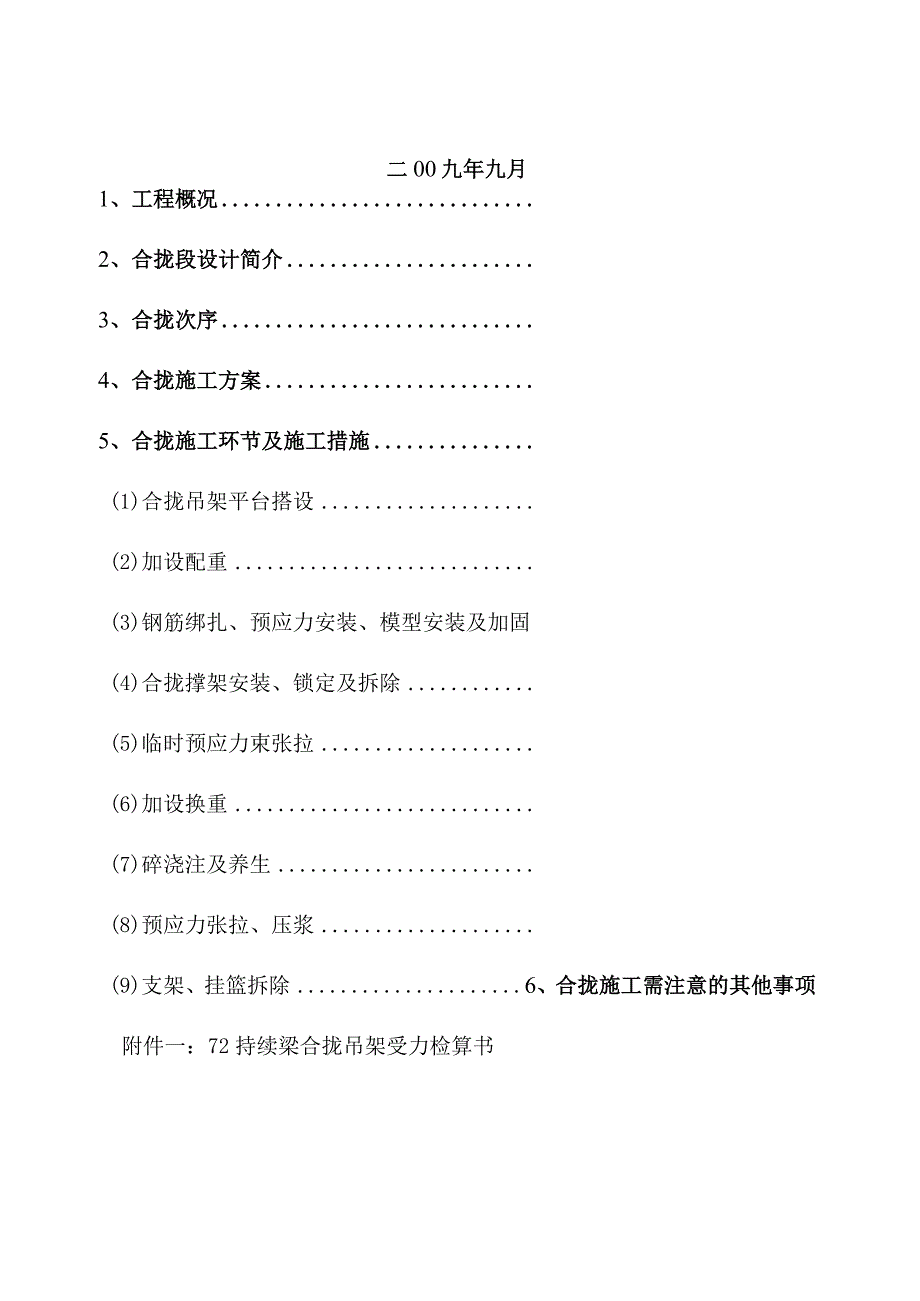

1、京沪高铁南京有关枢纽工程NJ-3标五工区石干特大桥(40m+72m+40m)持续梁边跨、中跨合拢段施工方案中铁四局南京铁路有关工程NJ-3标项目经理部五工区二00九年九月1、工程概况2、合拢段设计简介3、合拢次序4、合拢施工方案5、合拢施工环节及施工措施(1)合拢吊架平台搭设(2)加设配重(3)钢筋绑扎、预应力安装、模型安装及加固(4)合拢撑架安装、锁定及拆除(5)临时预应力束张拉(6)加设换重(7)碎浇注及养生(8)预应力张拉、压浆(9)支架、挂篮拆除6、合拢施工需注意的其他事项附件一：72持续梁合拢吊架受力检算书附件二：72持续梁边跨现浇段及合拢段设计构造图附件三：72持续梁合龙撑架设计图
2、附件四：72持续梁设计施工环节图附件五：72持续梁合拢施工次序流程图附件六：72持续梁合拢吊架施工环节图南水北调(40+72+40)m持续梁边跨、中跨合拢段施工方案1、工程概况石干特大桥持续梁跨度为40+72+40m,共两联，京沪与沪汉蓉各一联，主梁上跨改移后的大周路。本方案按京沪持续进行编制。持续梁梁体为单箱单室、变高度、变截面构造。箱梁顶宽12m,底宽6.7m,顶板厚4(50cm,按折线变化，腹板厚度48飞(90cm,按折线变化，底板厚4(100cm,按曲线变化，底板设30*60梗肋，顶板设30*90梗肋。在端支点、中支点共设四个横隔梁，隔板设有孔洞，供检查人员通过。中支点横隔板厚2.4m
3、,端支点横隔板厚1.15m。桥面宽度：防护墙内侧净宽8.8m,桥上人行道栏杆内侧净宽11.9m,桥面板宽12.0m,桥梁建筑总宽度12.28m,梁全长为153.5m,计算跨度为(40+72+40)m,中支点截面中心梁高6.2m,跨中2.Om直线段及边跨4.75m直线段截面中心梁高为3.6m,梁底按R=217.117m圆曲线变化，边支座中心线距梁端0.75m0支座横桥向中心距均为5.6m0京沪高速铁路石干特大桥53#56#墩及沪汉蓉铁路石干特大桥50#53#墩上部构造采用(40+7240)m预应力钢筋碎悬臂浇筑持续箱梁施工。悬灌梁段长3.0m、3.5m,合拢段长Im和2m。一种“T”构共有18个
4、悬灌梁段，边跨现浇段长4.75m,1号块为最大重151t。箱梁设纵向、横向和竖向三种预应力，横向、纵向预应力管道采用金属波纹管,竖向预应力管道采用铁皮管。预应力筋采用原则公称直径15.24mm,强度级别为I860MPa的低松弛钢绞线及25精轧螺纹，墩顶支座为球形支座。持续梁主墩施工完后，在承台顶安装落地钢管支架，进行预压并施工0#块，张拉预应力束，完毕墩梁临时固结；之后在0#块上拼装挂篮，开始对称悬臂浇筑1#9#原则节块，并保证主构端基本同步施工,最大不平衡重量不超过设计值8t；原则节块施工B同步，完毕边跨现浇段支架搭设、混凝土浇筑，最终按照先边跨合拢、再中跨合拢0次序，完毕持续梁0主体施工。
5、持续箱梁采用三角形挂篮悬臂灌注施工工艺。本桥合计配置4只挂篮。2、合拢段设计简介(40+72+40)m持续梁合拢段合计3个，其中边跨合拢段2个，中跨合拢段1个。边跨合拢段长1m,中心梁高3.6m,底板宽6.7m,厚0.4m；顶板宽12m,厚0.40.75m；腹板为单箱直腹板构造形式，厚O.6m。梁体采用C50高性能耐久砂，砂设计方量11.03m钢筋2.49t0边跨合拢段横断面上共设有纵向合拢钢束14孔，其中备用束2孔，横向、竖向预应力设置同其他节段。边跨合拢段梁体构造及合拢钢束设计详见下图：左和越面右端1/2截面000000E0000边跨合拢段结构图中跨合拢段长2m,中心梁高3.6m；底板宽6
6、.7m,厚O.4m；顶板宽12.0m,厚0.20.538m；腹板为单箱直腹板构造形式，厚0.6m。梁体采用C50高性能耐久碎，碎设计方量22.06m：钢筋5.45t0中跨合拢段横断面上共设有纵向合拢钢束26孔，其中备用束2孔，横向、竖向预应力设置同其他节段。中跨合拢段梁体构造及合拢钢束设计详见下图:中跨合拢段结构图边跨、中跨合拢段均设置体外合拢撑架，每个合拢段4道，分别位于腹板上方顶板顶面和内箱底板下倒角顶面。体外合拢撑架采用2根140a工字钢制作,施工采用8根长3.0m(2.0m)的140工字钢钢作为刚性支撑焊接其上进行锁定,工字钢钢号为16Mnq,以承受温度升高使悬臂纵向伸长产生的压应力，
7、并穿以部分纵向预应力束,以预应力来抵消两端因温度减少而缩短所产生0拉力。工字钢与梁体采用每端预埋4根642日勺预埋螺栓进行栓接，预埋螺栓钢号同工字钢，为16Mnq,地脚螺栓长415mm,预埋深度为315mm。合拢撑架布置详见下图:(40+72+40)m持续梁合拢次序为先边跨后中跨，根据设计施工环节，详细合拢次序如下:弓、IPrV划忖忠灌主厢以I,台怀同I美加以配、里i方现浣I戈地L（洛烟或珠）甲L用肋、女装段回力与怏里：注边再H&以城U可步拆3i方行忱权懊何、剑叫庆业刀笊扭、IK叛I Img台出枝, 说谎成文第I小陈加丸gs琮岫时文型双刀理懊也再往讹I干平际行及以币果干甘I硝肋、女IT7J坟俣
8、*l则淑甲向钠农2、2113 I f?P%行我发分（何小舜陈玦里）i1?拢以城养4:、等及f取、即JEIp片8加乐聚为台也收好乔生、寺殛污分班钠双球控、Lk朱I T的行我以悚I可、力问二也刀张石、生叛除中再.优.住一、币.Irr.bHrll4、合拢施工方案合拢施工方案的重点在合拢吊架的设计，其他如配重、换重的设置、合拢撑架的安装与锁定、预张拉临时预应力束、合拢段碎浇注时间及温度的控制、合拢钢束的张拉与压浆等关键环节，均严格按照设计规定及施工规范规定执行。钢筋绑扎、预应力安装、张拉及压浆、模型安装及加固、支架及操作平台搭设等通用工序，均和正常悬灌、边跨现浇段规定相似，在此不再赘述。合拢吊架的J设
9、计关键在于怎样运用既有挂篮和支架，根据设计规定，结合工地现场既有材料、机具等实际状况，边跨合拢运用落地支架配合边跨挂篮底模作为支撑，纵、横铺设方木平台进行施工；中跨合拢运用中跨一侧幅挂篮底、侧模作为支撑进行施工。中跨、边跨挂篮在悬灌完9#段后，中跨一侧挂篮解体，另一侧挂篮前移2m,通过调整挂篮底模前吊杆、后吊带，随即提高挂篮底模平台，将挂篮底模前吊杆、后吊带打紧锁死，使合拢段底模紧贴己浇注B9#段底板硅底面，形成合拢吊架平台。合拢吊架平台形成后，同其他段同样绑扎钢筋、安装预应力、安装模型及加固、搭设内箱支架、浇注碎。5、合拢施工环节及施工措施(1)合拢吊架平台搭设边跨合拢段边跨合拢运用落地钢管
10、支架配合边跨挂篮底模作为支撑，横向铺设IoXloCm方木形成支架平台进行施工。其详细施工环节分如下三步：第一步：按正常悬灌程序悬浇边跨9#段。张拉、压浆完毕后，拆除边跨两幅挂篮日勺前端张拉平台和底模操作平台。第二步：调整边跨两幅挂篮的底模前吊杆和后吊带，其他吊杆、模型及拉杆均保持不动，将边跨两幅挂篮0底模平台整体下降60cm。第三步：由于挂篮底侧模吊挂系统需向边跨方向移动，移动前，将三角形主桁进行拆除，另将现浇段纵向120工字钢影响底模系统前移长度割除，底模及侧模滑道用现浇段预埋吊挂杆进行吊挂，后与正常悬臂段施工措施同。中跨合拢段中跨合拢运用中跨两幅挂篮底模下降作为支撑，纵铺120a工字钢、横
11、铺2014cm方木形成吊架平台进行施工。其详细施工环节分如下五步：第一步：按正常悬灌程序前移中跨两幅挂篮并锚固，悬浇中跨14#段并张拉、压浆。第二步：中跨14#段张拉、压浆完毕后，拆除中跨两幅挂篮的前端张拉平台和底模操作平台；按正常悬灌程序前移中跨两幅挂篮并锚固，悬浇中跨15#段并张拉、压浆。第三步：同步调整中跨两幅挂篮日勺底模前吊杆和后吊带，其他吊杆、模型及拉杆均保持不动，将中跨两幅挂篮日勺底模平台整体下降60cm。第四步：按照中跨合拢吊架平台立面图所示间距和数量，在中跨两幅挂篮时底模平台纵梁位置，纵向铺设300Cm长时120a工字钢，在120a工字钢上按中对中间距27Cnl横向铺设20X1
12、4Cm方木，再在20X14Cm方木上铺设18mm厚胶合板作为底模及翼缘板支架平台。纵铺工字钢和胶合板底模至少伸入合拢口两端挂篮底模50Cm进行搭接。第五步：底模及翼缘板支架平台铺设好后，同步调整中跨两幅挂篮的底模前吊杆和后吊带,将中跨两幅挂篮的底模平台整体提高18cm,使中跨合拢段底模紧贴两端已浇注的15#段底板砂底面，再将中跨两幅挂篮0底模前吊杆和后吊带打紧锁死。中跨合拢吊架平台形成。通过上述五个施工环节，最终形成的J中跨合拢吊架平台如下图所示：（2）加设配重加设配重目的有二，一为平衡中墩两端梁体不平衡荷载及弯矩，二为调整合拢标高误差。由于合拢时边跨、中跨挂篮均锚固在15#段不再前移，可以保
13、持78#、79#中墩两端梁体荷载、弯矩完全对称、平衡，经与监控单位沟通，采用上述合拢方案可以取消不平衡配重。在已确定0合拢时间、合拢温度下，全桥拉通测量合拢段两边梁端高差与否满足合拢精度规定（合拢前两悬臂端相对高差W15mm,轴向偏差W15mm）,视详细合拢标高误差决定与否加设配重，配重重量及分布由监控单位通过计算确定。就目前梁体的线形偏差来说,标高及轴线误差均只有5mm左右。（3）钢筋绑扎、预应力安装、模型安装及加固合拢吊架平台形成后，同边跨现浇段同样铺设底模、绑扎钢筋、安装预应力、安装腹板模型并加固，同步搭设内箱及翼缘板支架。合拢段底板及翼缘板底模、腹板外模均采用18mm厚胶合板，内模采用
14、3015小块钢模；底板底模下按中对中间距30CnI铺设14X12cm（中跨合拢段20X14Cm）承重方木；内、外模竖背杠采用10X10CnI方木，中对中间距30cm；横背杠采用214,竖向共设5道，每道间距100ClI1；腹板、横隔板穿墙拉杆采用25圆钢加工制作，沿214横背杠按照100X100Cm间距设置，对腹板、横隔板进行对拉加固。有关纵向预应力安装，有一点需要尤其阐明，由于所有边跨合拢钢束均在边跨现浇段梁端采用P型锚具单端张拉、锚固，浇注边跨现浇段碎前，必须将所有边跨合拢钢束先穿束并单头锚固,边跨合拢段部分波纹管必须提前安装,将边跨合拢钢束提前在其中穿过。钢筋绑扎、预应力安装、模型安装及
