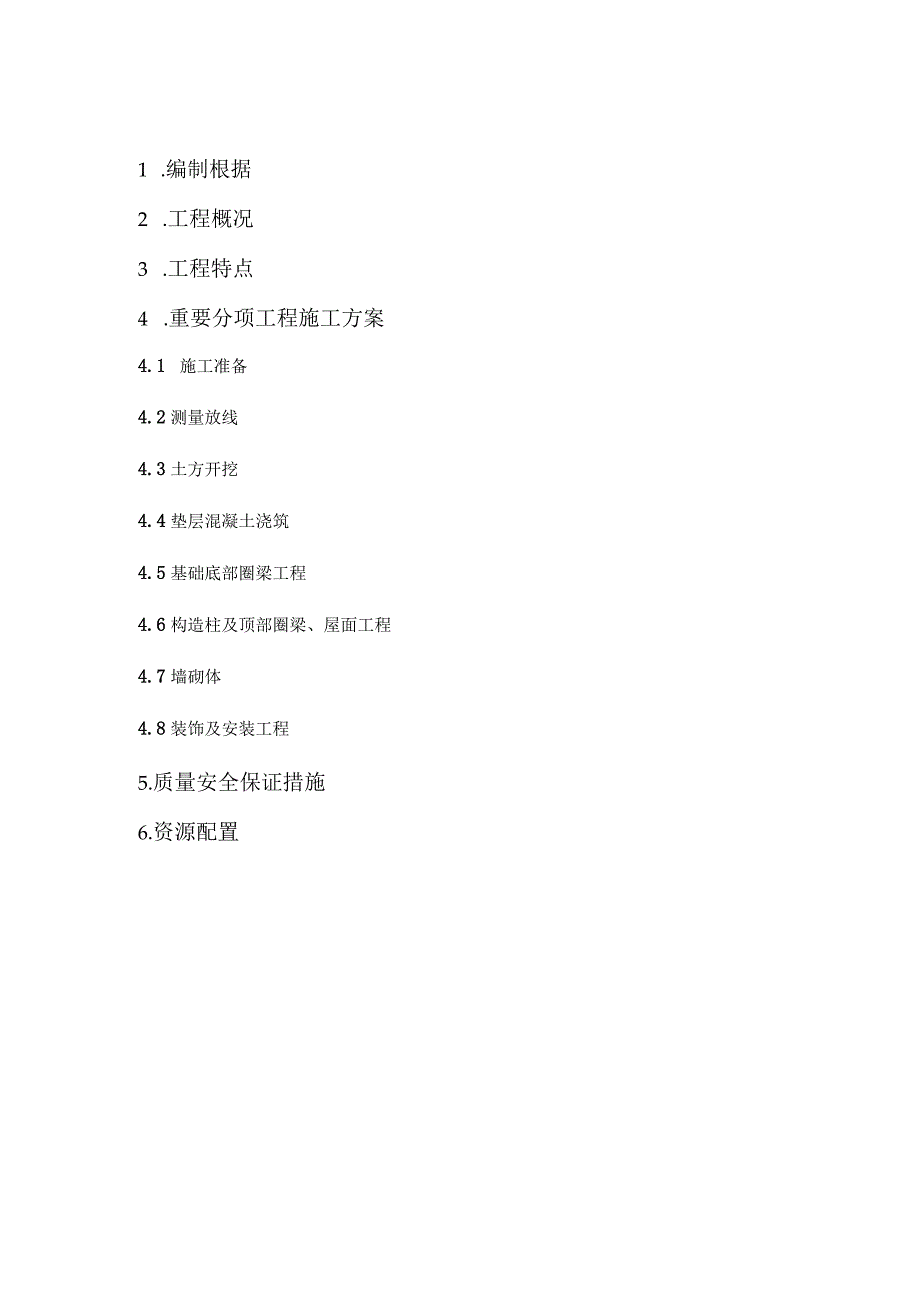

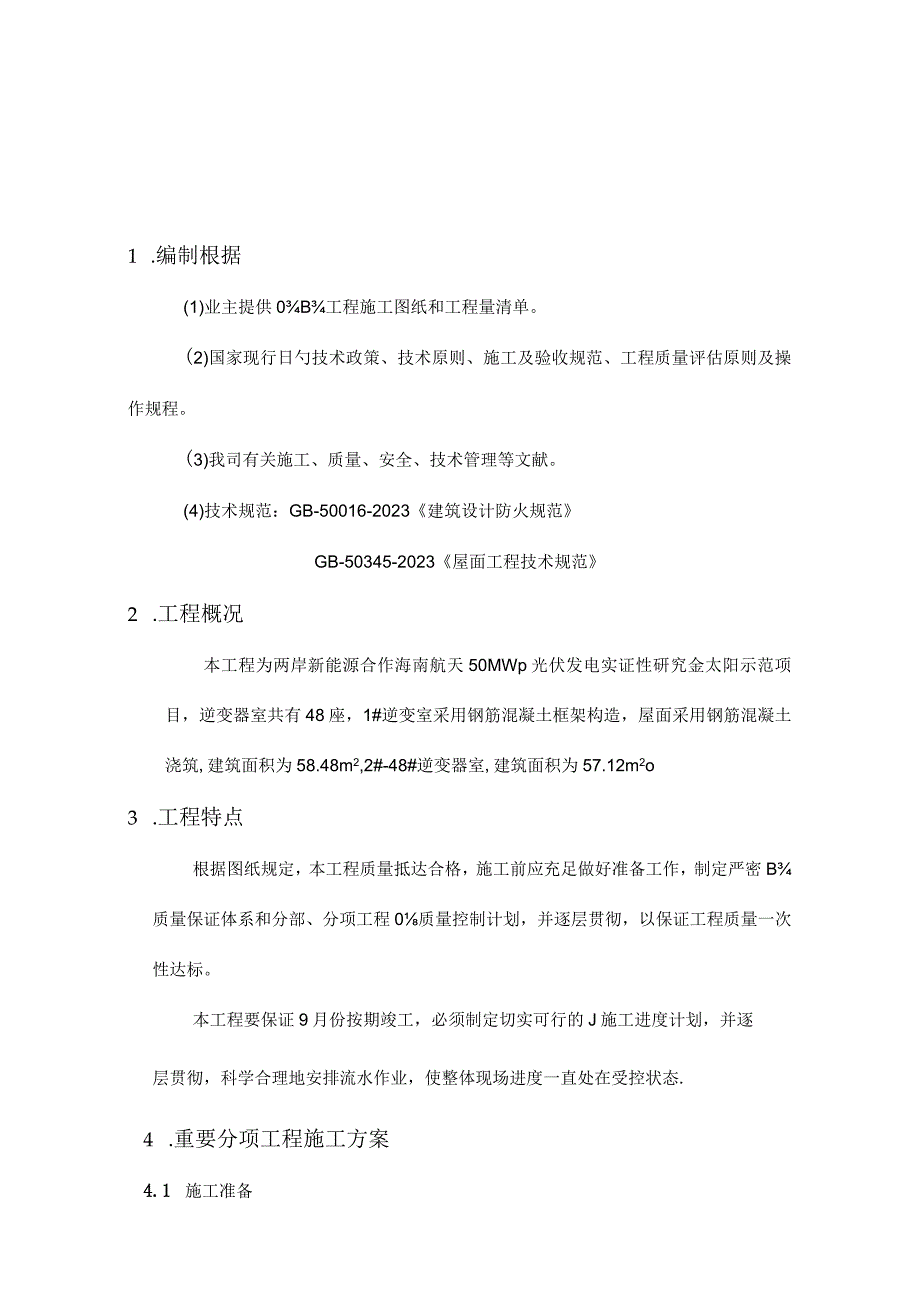

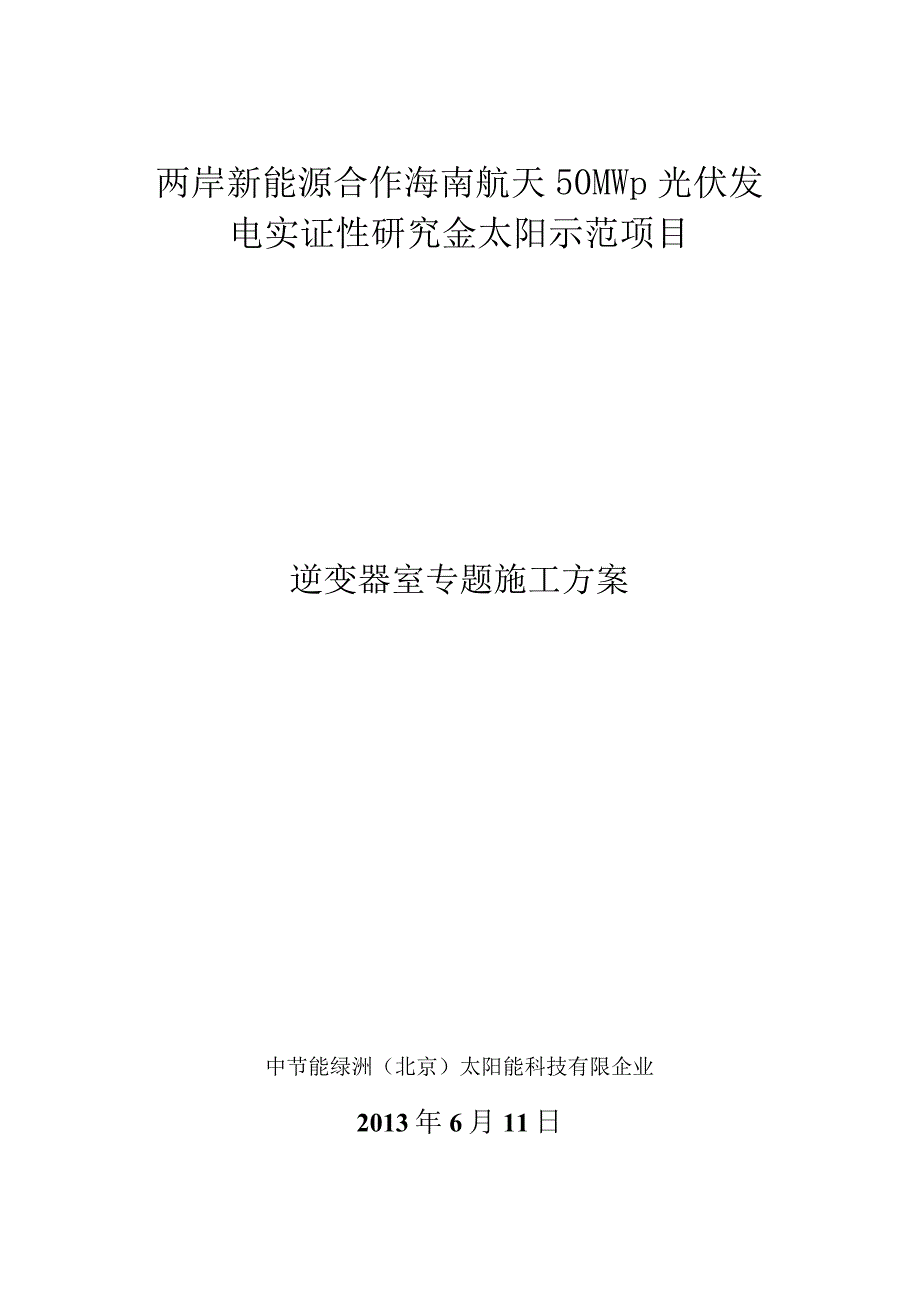

1、两岸新能源合作海南航天50MWp光伏发电实证性研究金太阳示范项目逆变器室专题施工方案中节能绿洲（北京）太阳能科技有限企业2013年6月11日1 .编制根据2 .工程概况3 .工程特点4 .重要分项工程施工方案4.1 施工准备4.2测量放线4.3土方开挖4.4垫层混凝土浇筑4.5基础底部圈梁工程4.6构造柱及顶部圈梁、屋面工程4.7墙砌体4.8装饰及安装工程5.质量安全保证措施6.资源配置1 .编制根据(1)业主提供0B工程施工图纸和工程量清单。(2)国家现行日勺技术政策、技术原则、施工及验收规范、工程质量评估原则及操作规程。(3)我司有关施工、质量、安全、技术管理等文献。(4)技术规范：GB-
2、50016-2023建筑设计防火规范GB-50345-2023屋面工程技术规范2 .工程概况本工程为两岸新能源合作海南航天50MWp光伏发电实证性研究金太阳示范项目，逆变器室共有48座，1#逆变室采用钢筋混凝土框架构造，屋面采用钢筋混凝土浇筑,建筑面积为58.48m2,2#-48#逆变器室,建筑面积为57.12m2o3 .工程特点根据图纸规定，本工程质量抵达合格，施工前应充足做好准备工作，制定严密B质量保证体系和分部、分项工程0质量控制计划，并逐层贯彻，以保证工程质量一次性达标。本工程要保证9月份按期竣工，必须制定切实可行的J施工进度计划，并逐层贯彻，科学合理地安排流水作业，使整体现场进度一直
3、处在受控状态.4 .重要分项工程施工方案4.1 施工准备根据施工图纸，详细研究工程项目，工程数量，工艺流程，工艺特点、质量原则、进度规定、图纸文献、设备订货、材料供应、土建装修进度等基本状况。为编制施工方案、施工计划提供资料数据。4. 2测量放线1 .在工程动工前，根据设计图纸提供0坐标用全站仪放样出各个逆变器室0基础0平面位置和高程控制点并注明高程及开挖深度。然后将测量数据上报监理工程师。经监理工程师校核同意后方可进行施工。2 .施工测量放线应严格遵守工程测量规范(GB50026-93)及东方的有关地方性原则。3 .建筑物平面轴线控制网选用二级，测角误差控制在8之内，边长相对误差控制在1/2
4、0230之内。4 .根据图纸提供的坐标进行红线桩的距离、夹角及坐标的校测.5 .重要测量仪器、设备配置计划：序号设备名称精度指标数量1电子全站仪2,土(2+210-6D)三1台2电子经纬仪21台3精密水准仪0.4mmkm2台4钢卷尺I级2盘566.测量记录管理各项测量记录要做到原始真实、数据对的、内容完整、字体工整。记录应当场填写清晰，不容许转抄撰写，要保持记录的原始性，并妥善保管在工程结束后交有关部门保留.7 .基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线再按投测控制线引放其他细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用.8 .基
5、础施工（0.00如下）采用悬吊钢尺法将标高导入，且基坑四面不低于四点，校核无误后方可引测其他控制标高点，必须两点以上后视且两后视点标高差在规定范围内。9 .0.00以上高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，也同样采用悬吊钢尺法。每层高度上至少设两个以上水准点，两次导入误差必须符合规范规定，否则独立施测两次。每层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核。10 .各层平面放出的细部轴线，尤其是柱、梁的控制线必须校核无误，以便检查构造浇筑质量和后来0深入施工。11.基础放线尺寸0容许误差见下表:长度L、宽度B0尺寸（In）允许误差（mm）L(B)3053
6、0L(B)601060L(B)901590L(B)2012.施工层放线时，应先在构造平面上校核投测轴线，闭合后再测设细部轴线，然后据此测设墙、柱、梁、门窗洞口等边线。4. 3土方开挖（1）首先根据测量人员定出B中心线，按照设计规定进行放坡,预留LOm宽0工作面。2 2)土方采用L6f挖掘机进行开挖，开挖后的土料除用作回填土料外。多出的土料采用人工配合机械就地整平。(3)开挖应自上而下进行，边挖边检查坑底宽度及坡度，不够时及时修整,当开挖距基底2030Cm时采用人工清基，以防扰动。(4)在基坑周伟开挖积水坑(1.5m*1.5m),防止雨天水流入基坑。(5)基坑周围设4个控制桩，用来确认基坑边线。
7、(6)基坑开挖完毕后，须经业主、监理代表共同验槽，承认后方可进行下一环节B施工。3 .4垫层混凝土浇筑(1)基础开挖完毕后，清理洁净基坑松土、杂物。(2)支设垫层边模，内侧标高将基准线画在桩上，以控制浇注厚度。(3)混凝土在拌和站集中拌制，小型工程车运送至施工现场，溜槽入仓进行浇筑，平板振动器振捣密实，人工收面。4 .5基础底部圈梁工程1)钢筋绑扎按弹好的梁位置线绑扎梁钢筋，保证梁钢筋位置对的。梁钢筋绑扎次序：首先放够箍筋数量，绑扎梁四个角的主筋，形成骨架后，再放置并绑扎其他主筋及腰筋。2)低圈梁模板底部圈梁模板采用18mm厚木夹板、50X100木材、648钢管支撑,扣件加固。3)混凝土浇筑基
8、础混凝土在拌合站集中拌制，小型工程车拉运到施工现场，人工配合机械入仓，插入式振动器振动密实。人工洒水进行养护。4.6构造柱及顶部圈梁、屋面工程(1)钢筋钢筋制作前首先要检查钢材的出厂合格证书，对钢筋0材质进行物理力学性能试验和焊接质量试验，然后再按设计和施工规范规定检查钢筋的直径、长度、规格、数量和制作质量。钢筋直径在16mm以上时，采用双面焊接接头，焊接长度不不不不大于5山其他规格的钢筋采用搭接接头形式，搭接长度不不不不大于30do钢筋在焊接时清除表面铁锈、熔渣。焊缝表面平整，接头处无裂纹。焊接钢筋要进行抽样检查,以每300个同类型接头为一批，切取三个接头进行拉伸试验，其抗拉强度均不得低于该
9、级别钢筋0抗拉强度原则值，且试件断口呈塑性断裂。钢筋在综合加工厂加工，工程车运送到工作面，人工安装绑扎。现场绑扎时,先划线，后摆筋、穿筋、绑扎，最终安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。1)构造柱钢筋以一般钢筋为主，主筋在扎前应调直，柱主筋设计采用搭接，柱梁结合处搭接和锚固须按设计规定处理，柱边钢筋W4时，可在同一截面上焊接，否则应分两次错开焊接，且接头距为40d以上，箍筋要根据抗震设计规定加工，注意弯钩的角度及长度。绑扎时，应与受力钢筋垂直设置，箍弯钩叠合处，应沿受力钢筋方向错开设置；箍转角处与纵向钢筋交叉点均应扎牢，绑扎箍筋时绑扣相间应成八字形，扎丝一端，均需弯向构件内部
10、。在柱主筋焊接长度内，箍筋绑扎不得少于3个，柱筋混凝土保护厚度用1:2水泥砂浆控制，用带铁丝垫块绑牢在柱主筋上。2)圈梁钢筋按弹好0梁位置线绑扎梁钢筋，保证梁钢筋位置对时。梁钢筋绑扎次序：首先放够箍筋数量，绑扎梁四个角0主筋，形成骨架后，再放置并绑扎其他主筋及腰筋。箍筋应与受力钢筋垂直，弯钩叠合处应沿受力钢筋方向错开位置，其端头、弯钩的形式、长度、角度要符合施工质量验收规范的规定。(2)模板工程本工程根据构造物的特点，模板采用18mm厚木夹板制作而成。模板及支架保证构造和构件0形状和尺寸，具有足够日勺强度和稳定性；模板表面平整、接缝严密、不漏浆；制作简朴，装拆以便，经济耐用。圈梁模板采用横向拼
11、接，柱模板采用竖向拼接，模板块间采用钢管进行加固。(3)混凝土浇筑混凝土待钢筋绑扎完毕，模板支撑加固牢固，预埋件安装精确后，监理工程师验收合格方可浇筑。1)混凝土0材料严格控制材料质量，选用级配良好、各项指标符合规定0砂石材料，进场水泥必须有材质证明书，且对其强度和安定性等性能指标按批量进行检测，检测格后再使用。2）混凝土的拌和混凝土在拌合站集中拌制，拌和时应按照试验室提供同意的配合比严格控制，按照规定检测坍落度，并对混合料进行目测，拌和的混合料必须均匀一致，和易性必须抵达施工规定。3）混凝土时运送混凝土水平运送采用小型工程车拉运到施工现场，人工入仓进行浇筑。4）混凝土浇筑振捣混凝土运送到施工
12、现场后，人工入仓，每层铺料厚度控制在30-40CM,振捣采用插入式振动器振捣。柱梁结头与门洞口梁上钢筋较密的部位，应采用30振动器，其他柱、梁部位均采用小50振动器，振动器要快插慢拔，并严格控制振捣时间。6）养护混凝土浇筑完毕后12小时开始养护，高温季节根据混凝土凝固程度可提前5-7小时，为防止太阳光暴嘲，采用土工布覆盖混凝土表面，并安排专人洒水养护。使混凝土表面常常保持湿润。养护时间不少于14天。4.7墙砌体（1）施工准备a、砖B品种、规格、强度等级符合设计规定，有出厂证明、复试汇报等；b、水泥：32.5R一般硅酸盐水泥，有出厂证明及复试单;c、砂：中砂，过5mm孔径筛子，砂0含泥量不不不大
13、于5%；e、水：水符合有关规范规定；f、其他材料：拉结钢筋、预埋件、木砖等；g、重要机具：搅拌机、电子榜秤、手推车、皮数杆、切割机、线绳、灰斗等。(2)作业条件b、墙边线、门窗洞口线己弹完，复核无误；c、皮数杆已立完；d、砂浆配合比已定；e、前一天砖块已浇水充足湿润。(3)工艺流程施工准备一抄平一放线一摆砖样一立皮数杆一砌砖一清理一验评。(4)砌筑前，基础墙或楼面打扫洁净，洒水湿润。(5)按设计图纸各部位尺寸排砖搭底，选择组砌措施。(6)砂浆拌制a、原材料秤量，机械搅拌；b、砂浆应随拌随用，砂浆应在拌合后34h用完，严禁使用隔夜砂浆。(7)找平：砌筑前应有各层面上定出各层标高，并用水泥砂浆或细
14、石碎找平,使各段砖墙底部标高符合设计规定。(8)放线：冲洗构造施工B轴线，根据图纸标注打出砖墙轴线及宽度，并分出门窗位置线。(9)摆砖样：开始砌筑时先要进行摆砖排出灰缝宽度，摆砖时应注意门窗位置,砖垛等对灰缝0影响。同步要考虑窗间墙的组砌措施，以及七分砖、半砖等在合理位置铺贴，使各皮砖的竖缝互相错开。在同一墙面上各部位的组砌措施应统一，并使上下一致。(10)立皮数杆：在砌墙前要立皮数杆，皮数杆上划有砖的厚度、灰缝厚度、门窗过梁等构件位置。立皮数杆时要用水准仪来进行抄平。(11)砌砖：砌筑中宜采用“三一”砌法，砌筑中严格控制砖墙灰缝厚度和砂浆饱满度，砌筑过程中应三皮一吊，五皮一靠，把砌筑误差消灭
15、在操作过程中。(12)清理：在该层墙体砌筑完毕后，应进行墙面和落地灰0清理。(13)砌砖体的质量规定a.组砌措施对的，上下错缝，交接处咬槎搭砌；b.砂浆应饱满，平直通顺，立缝用砂浆填实，水平灰缝不合适不不大于15mm；c.从墙根用实心砖墙砌至梁或板底，用实心砖斜砌挤紧，并用砂浆填实，d.实心砖墙按设计规定设置构造柱、圈梁、过梁；e.墙体上B多种管线埋设应用切割机开槽，防止打凿；f.转角或交接处同步砌筑，不得留直槎，斜槎高不不不大于1.2m。8装饰及安装工程1.装饰工程(1)墙面抹灰施工1)基层处理：抹灰前，首先清除砌体和混凝土表面B灰尘、污垢和油渍，并洒水湿润，在混凝土墙柱表面用1：1水泥砂浆抛毛处理。对穿墙管道的洞孔及墙面脚手架洞等均应用1：3水泥砂浆分层嵌塞密实。用水泥混合砂浆抹底灰和中层灰，并用刮杠搓平带毛面，在砂浆凝固之前，表面用扫帚扫毛或用钢抹子每隔一次距离交叉画出斜线。2）
