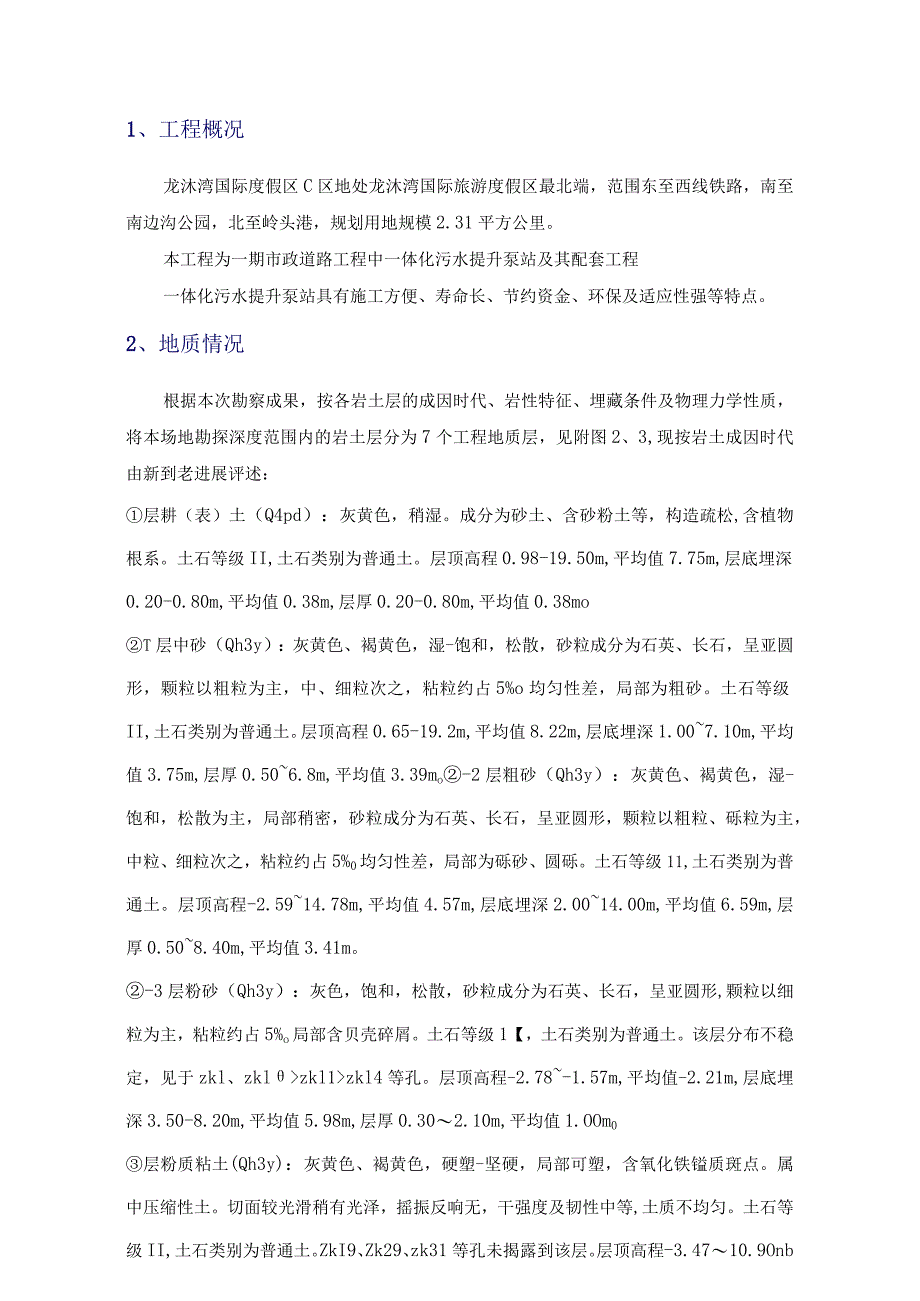

1、1、工程概况龙沐湾国际度假区C区地处龙沐湾国际旅游度假区最北端，范围东至西线铁路，南至南边沟公园，北至岭头港，规划用地规模2.31平方公里。本工程为一期市政道路工程中一体化污水提升泵站及其配套工程一体化污水提升泵站具有施工方便、寿命长、节约资金、环保及适应性强等特点。2、地质情况根据本次勘察成果，按各岩土层的成因时代、岩性特征、埋藏条件及物理力学性质，将本场地勘探深度范围内的岩土层分为7个工程地质层，见附图2、3,现按岩土成因时代由新到老进展评述：层耕（表）土（Q4pd）：灰黄色，稍湿。成分为砂土、含砂粉土等，构造疏松,含植物根系。土石等级II,土石类别为普通土。层顶高程0.98-19.50m
2、,平均值7.75m,层底埋深0.20-0.80m,平均值0.38m,层厚0.20-0.80m,平均值0.38moT层中砂（Qh3y）：灰黄色、褐黄色，湿-饱和，松散，砂粒成分为石英、长石，呈亚圆形，颗粒以粗粒为主，中、细粒次之，粘粒约占5%o均匀性差，局部为粗砂。土石等级II,土石类别为普通土。层顶高程0.65-19.2m,平均值8.22m,层底埋深1.007.10m,平均值3.75m,层厚0.506.8m,平均值3.39mo-2层粗砂（Qh3y）：灰黄色、褐黄色，湿-饱和，松散为主，局部稍密，砂粒成分为石英、长石，呈亚圆形，颗粒以粗粒、砾粒为主，中粒、细粒次之，粘粒约占5%0均匀性差，局部为
3、砾砂、圆砾。土石等级11,土石类别为普通土。层顶高程-2.5914.78m,平均值4.57m,层底埋深2.0014.00m,平均值6.59m,层厚0.508.40m,平均值3.41m。-3层粉砂（Qh3y）：灰色，饱和，松散，砂粒成分为石英、长石，呈亚圆形,颗粒以细粒为主，粘粒约占5%o局部含贝壳碎屑。土石等级1【，土石类别为普通土。该层分布不稳定，见于zkl、zklzkl1zkl4等孔。层顶高程-2.78-1.57m,平均值-2.21m,层底埋深3.50-8.20m,平均值5.98m,层厚0.302.10m,平均值1.OOm0层粉质粘土(Qh3y)：灰黄色、褐黄色，硬塑-坚硬，局部可塑，含氧

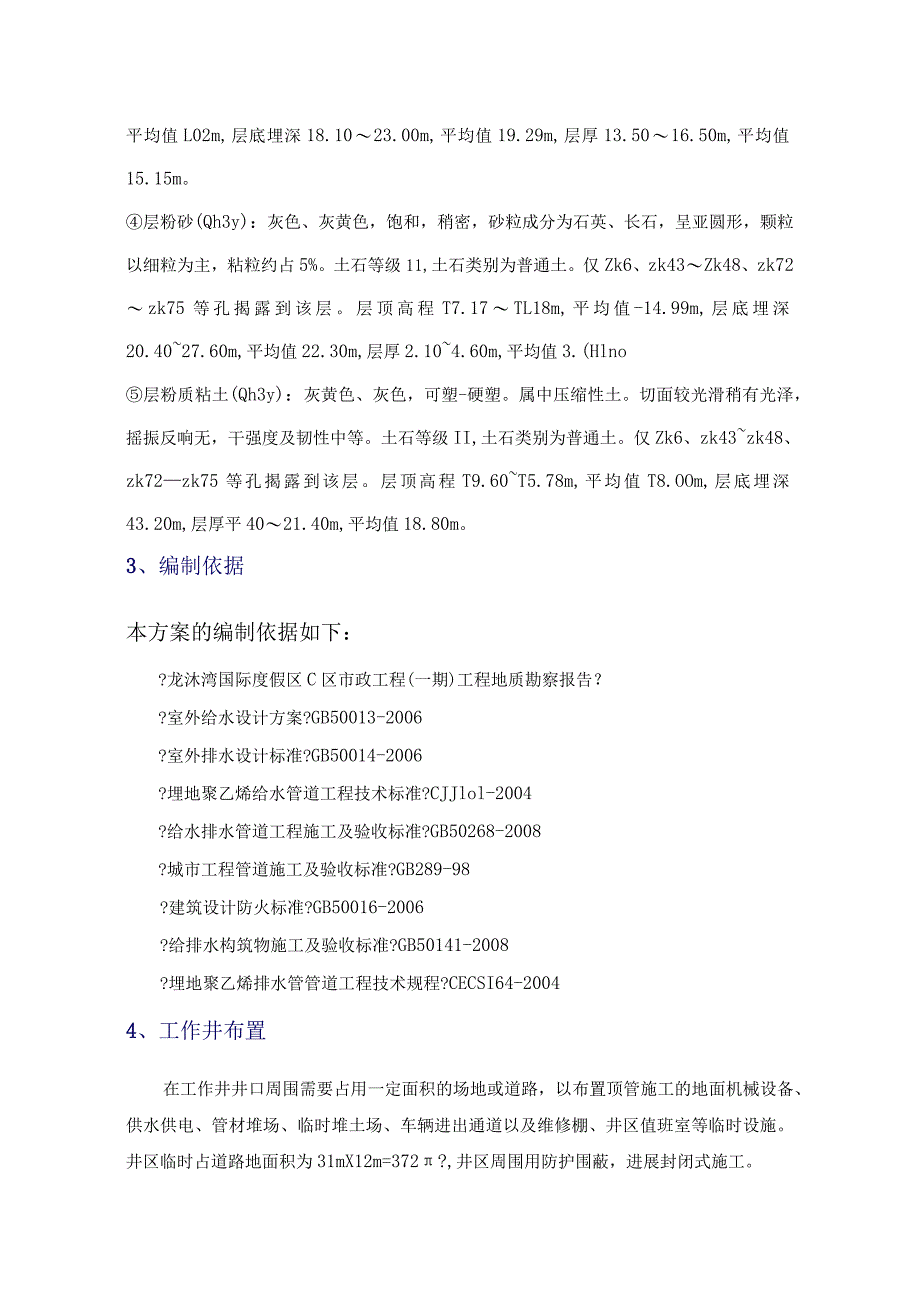

4、化铁镒质斑点。属中压缩性土。切面较光滑稍有光泽，摇振反响无，干强度及韧性中等,土质不均匀。土石等级II,土石类别为普通土。ZkI9、Zk29、zk31等孔未揭露到该层。层顶高程-3.4710.9Onb平均值L02m,层底埋深18.1023.00m,平均值19.29m,层厚13.5016.50m,平均值15.15m。层粉砂(Qh3y)：灰色、灰黄色，饱和，稍密，砂粒成分为石英、长石，呈亚圆形，颗粒以细粒为主，粘粒约占5%。土石等级11,土石类别为普通土。仅Zk6、zk43Zk48、zk72zk75等孔揭露到该层。层顶高程T7.17TL18m,平均值-14.99m,层底埋深20.4027.60m,
5、平均值22.30m,层厚2.104.60m,平均值3.(Hlno层粉质粘土(Qh3y)：灰黄色、灰色，可塑-硬塑。属中压缩性土。切面较光滑稍有光泽，摇振反响无，干强度及韧性中等。土石等级II,土石类别为普通土。仅Zk6、zk43zk48、zk72zk75等孔揭露到该层。层顶高程T9.60T5.78m,平均值T8.OOm,层底埋深43.20m,层厚平4021.40m,平均值18.80m。3、编制依据本方案的编制依据如下：?龙沐湾国际度假区C区市政工程(一期)工程地质勘察报告？?室外给水设计方案?GB50013-2006?室外排水设计标准?GB50014-2006?埋地聚乙烯给水管道工程技术标准?

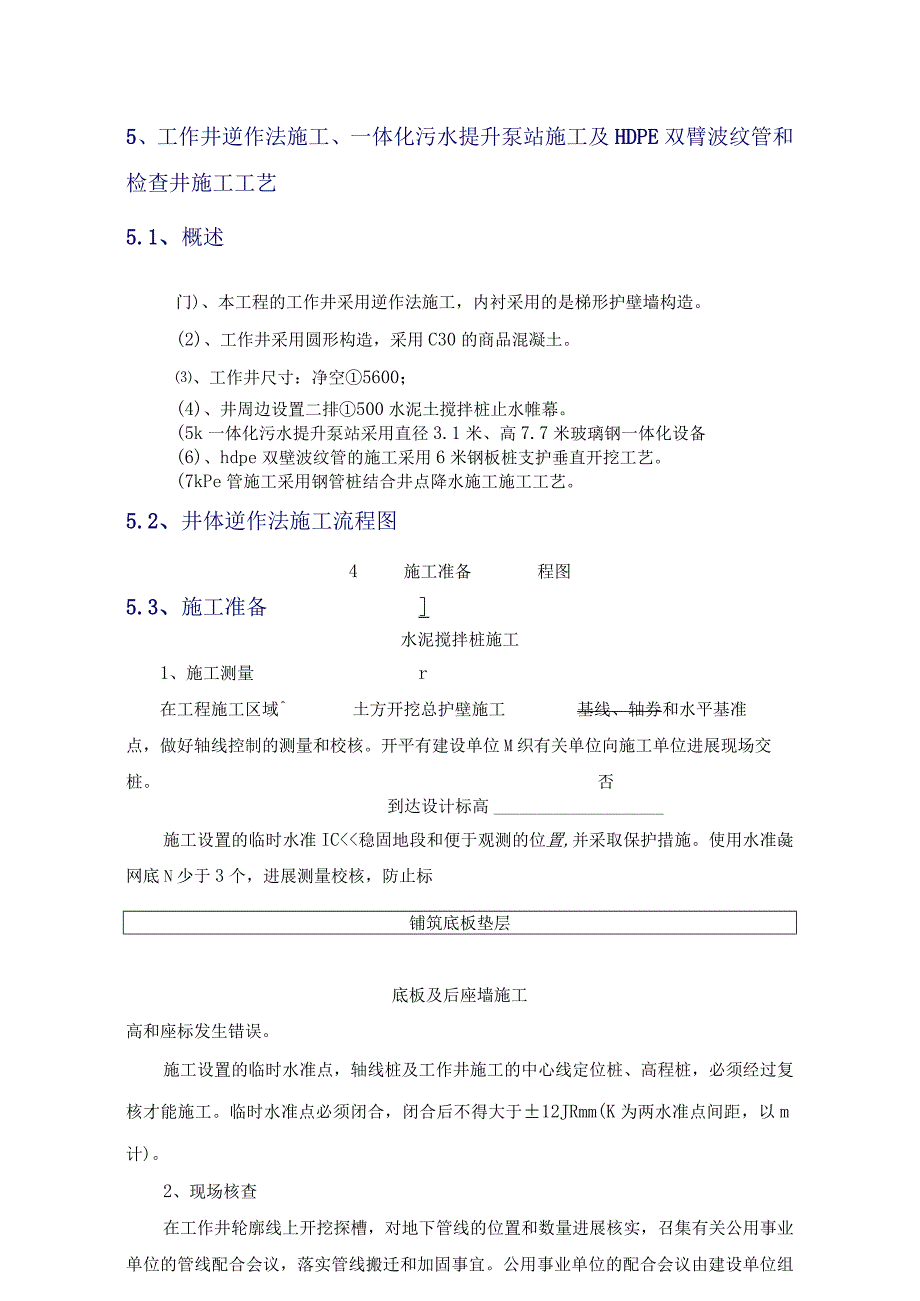

6、CJJlol-2004?给水排水管道工程施工及验收标准?GB50268-2008?城市工程管道施工及验收标准?GB289-98?建筑设计防火标准?GB50016-2006?给排水构筑物施工及验收标准?GB50141-2008?埋地聚乙烯排水管管道工程技术规程?CECSI64-20044、工作井布置在工作井井口周围需要占用一定面积的场地或道路，以布置顶管施工的地面机械设备、供水供电、管材堆场、临时堆土场、车辆进出通道以及维修棚、井区值班室等临时设施。井区临时占道路地面积为31mX12m=372?,井区周围用防护围蔽，进展封闭式施工。5、工作井逆作法施工、一体化污水提升泵站施工及HDPE双臂波纹管
7、和检查井施工工艺5.1、 概述门)、本工程的工作井采用逆作法施工，内衬采用的是梯形护壁墙构造。(2)、工作井采用圆形构造，采用C30的商品混凝土。、工作井尺寸：净空5600；(4)、井周边设置二排500水泥土搅拌桩止水帷幕。(5k一体化污水提升泵站采用直径3.1米、高7.7米玻璃钢一体化设备(6)、hdpe双壁波纹管的施工采用6米钢板桩支护垂直开挖工艺。(7kPe管施工采用钢管桩结合井点降水施工施工工艺。5.2、 井体逆作法施工流程图4施工准备程图5.3、 施工准备水泥搅拌桩施工1、施工测量r在工程施工区域土方开挖总护壁施工基线、轴券和水平基准点，做好轴线控制的测量和校核。开平有建设单位M织有
8、关单位向施工单位进展现场交桩。否到达设计标高施工设置的临时水准IC稳固地段和便于观测的位置,并采取保护措施。使用水准彘网底N少于3个，进展测量校核，防止标铺筑底板垫层底板及后座墙施工高和座标发生错误。施工设置的临时水准点，轴线桩及工作井施工的中心线定位桩、高程桩，必须经过复核才能施工。临时水准点必须闭合，闭合后不得大于12JRmm(K为两水准点间距，以m计)。2、现场核查在工作井轮廓线上开挖探槽，对地下管线的位置和数量进展核实，召集有关公用事业单位的管线配合会议，落实管线搬迁和加固事宜。公用事业单位的配合会议由建设单位组织召开。5.4、 井外壁水泥搅拌桩止水墙施工1) 工作井护壁外布置二排50
9、0水泥搅拌桩止水，内外排相互错开，搭接150un,要求桩长1211k水泥土搅拌的水泥渗入量15%,水泥用量不低于55Kgm,用强度等级不低于42.5R级普通硅酸盐水泥，设计强度值为1.OMpao2、搅拌桩采用“四搅两喷施工方法，水泥用量约55Kgm,桩底为砂或粘土层。垂直允许偏差L5%,桩径不小于500,成桩后2天内用轻便触探器钻取桩身加固土样，击打数不小于15*,搅拌桩桩身无侧限抗压强度Gk=LOMPa,检查数量为总桩数的2%。3、施工方法(1)预搅下沉去除障碍物并平整场地后，进展定位放线，经监理复核后，将钻机移到指定桩位，调整钻机底座水平，使钻杆和地面垂直，启动深层搅拌机电机，待搅拌头转速
10、正常后放松起吊钢丝绳开场下钻，使搅拌机沿导向架边搅拌边下沉，下沉速度由电气控制装置的电液压监测表控制，工作电流不应大于额定值。下钻时，应根据不同的地层调整不同的下钻速度和钻进参数，桩底深度进入持力层0.5m以上。12浆液配制深层搅拌机预搅下沉同时，后台拌制固化剂浆液，按照设计水泥浆的配合比备料，严格控制水灰比，预先配制好混合浆，压浆前将浆液倒入集料斗中。要求制配的水泥浆及时用完，制止使用不合格浆液，同时送浆过程中在集料斗中仍要不断地搅拌。(3)压浆搅拌提升深层搅拌机下沉到达设计深度后停顿下钻，开启灰浆泵，开启压浆设备将制配好的水泥浆液从钻头底端喷咀喷出，待浆液到达喷浆口，再按设计确定的提升速度
11、边喷浆边提升深层搅拌机，使浆液和土体充分拌和直至设计顶标高。桩内水泥浆与土形成具有一定强度的搅拌土桩体，从而改善了土体的构造特性，到达止水效果。根据搅拌桩不少于50Kg水泥掺入量的要求，通过压浆流量确定搅拌提升速度，搅拌提升速度0.8mmin.(4)重复搅拌为提高水泥浆液与土体的混合效果，深层搅拌机喷浆提升至设计顶面标高时，为使软土和浆液搅拌均匀，重复下沉、至设计要求深度后，再将深层搅拌机边喷浆边提升出地面。这时集料斗中的浆液应正好排空，要求采用4档速度下沉、2档的速度提升。(5)清洗系统成桩完毕，用清水清洗灰浆泵和输浆系统，同时清洗钻头上粘附的软土，检查钻头，如果磨损严重应及时更换。(6)检
12、测方法2) .轻便触探，检测时间为桩施工后2448小时，检测桩数为总桩数的2%合格标准为不少于15击。3) .抽芯，检测时间为桩施工后28天，检测桩数为总桩数的1临合格标准为桩身强度不小于1.5MPa。5.5、 土方开挖及混凝土护壁施工工作井及接收井护壁采用逆作法施工，护壁采用C30混凝土,每节护壁100omm高，搭接100mm。工作井护壁厚300600mm.1、土方开挖基坑内土方开挖采用分层法，每层开挖深度不超过1m。根据设计图纸的要求在定位好的井位上先挖个约一节护壁墙高的土坑，然后按设计要求帮扎好钢筋，搭设好第一节的模板，而后浇筑混凝土、养护；接着继续挖土进展第二节护壁墙施工；按以上步骤直
13、至设计井底。见下面示意图图4-2护壁墙施工示意图图4-3护壁墙施工示意图搅拌桩止水帷幕施工完成后，即可进展第一层土方开挖。机械无法直接挖掘的部位，采用人工开挖、清理、归堆；挖土机无法直接转运的土方采用吊机吊土，至地面归堆，装车外运。井护壁第一节挖深约1m。安装护壁模板，浇灌混凝土护壁及井口圈粱。以每天一节作为一个施工循环(即挖好每节土后浇灌下一节混凝土护壁)一般土层中每节高度为Inb在不利地质区每节高度不宜大于0.5m,且在孔壁外斜插20钢筋，并镶嵌稻草或竹片作过滤隔泥层，在孔壁上预埋透水管，以缓解护壁水压力。当挖进坚硬的岩石时，利用风镐挖掘并结合微膨胀爆破方法进展施工。为保证井的垂直度，每浇
14、灌完三节的护壁校核井中心位置及垂直度一次。垂直度校正方法是以井体顶对角拉出十字交点为井中心，再用铅垂线引入井下作一井中心，并以这一垂线测量垂直度。2、安全措施(1)工作人员上下井必须使用设置于井内的钢爬梯，并佩戴安全帽。(2)井开挖过程中，应经常检测井内有无毒害气体和缺氧现象。(3)坚持井下作业排水送风先行，施工中应不断向孔内输送足够的新鲜空气，必要时，抽、送同时进展。(4)井口应设置围栏，井口外侧要设置环形300X300明沟截水。(5)井下施工照明必须采用安全行灯，电压不得高于36伏。供电给井下用电设备的线路必须装有漏电保护装置。(6)井下通讯联络要畅通，施工时井口有人。井下的工作人员必须经
15、常注意观察，检查井下是否存在塌方、涌水和流砂现象以及空气和水的污染情况。3、基坑开挖的检测措施为保证井的垂直度，每浇灌完三节的护壁校核井中心位置及垂直度一次。垂直度校正方法是以井体顶对角拉出十字交点为井中心，再用铅垂线引入井下作一井中心，并以这一垂线测量垂直度。4、土方运输井内的土方采用吊机提升到地面。从井下挖出来的土方利用手推车运送到基坑边临时堆土区，及时外运或视土质情况用于填方，以方便后面工序施工。在现场的工地门口设置一处洗车槽，安装一台高压水枪，派专人负责清洁外运车辆，以免车辆将工地内的渣土带上市区道路。5、护壁钢筋绑扎将已加工好的钢筋吊入井下绑扎，用预制小碎块作钢筋保护层垫块，保护层为40mm。工作井配筋为双层双向配筋，竖筋14至18150,水平筋中14至16120150o侧壁圆孔处应设置加强筋。6、护壁模板安装与撤除完成钢筋绑扎后，通过建设单位、设计单位、和监理部门验收合格后，可进展模板安装，采用组合式钢模板，模板安装前先刷脱模剂。模板安装流程：模板一立档一横档一板与板之间用螺栓初固定一斜撑或水平撑支顶、调模定模。严格认真遵照图纸施工，做好墙内的构件预埋、孔洞预留工作，做到不漏、不错。撤除模板时，先撤除斜拉杆及斜支撑，再撤除组合螺栓，然后用撬棍轻轻撬动模板，使模板离开护壁，将
