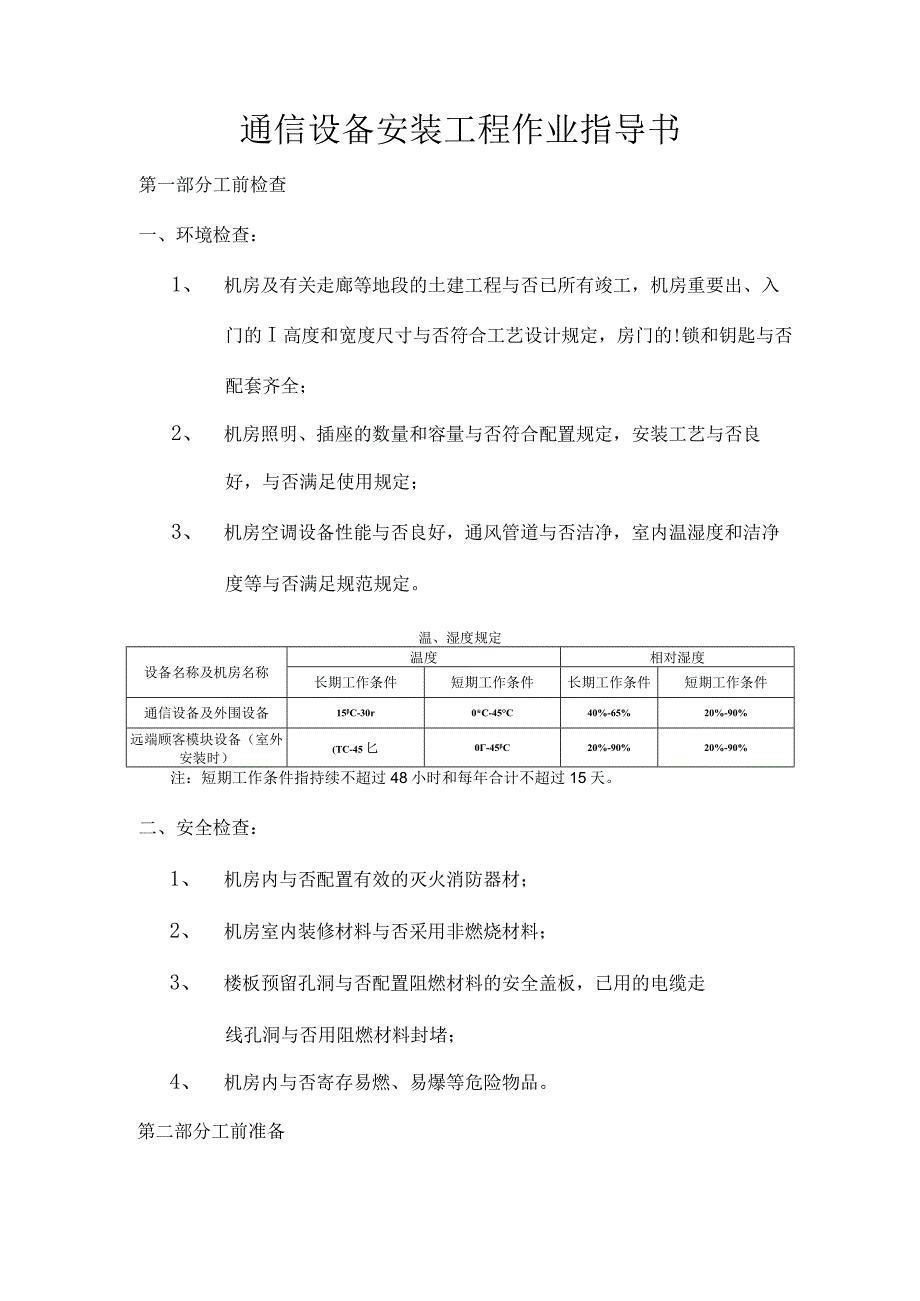

1、通信设备安装工程作业指导书第一部分工前检查一、环境检查：1、 机房及有关走廊等地段的土建工程与否已所有竣工，机房重要出、入门的I高度和宽度尺寸与否符合工艺设计规定，房门的!锁和钥匙与否配套齐全；2、 机房照明、插座的数量和容量与否符合配置规定，安装工艺与否良好，与否满足使用规定；3、 机房空调设备性能与否良好，通风管道与否洁净，室内温湿度和洁净度等与否满足规范规定。温、湿度规定设备名称及机房名称温度相对湿度长期工作条件短期工作条件长期工作条件短期工作条件通信设备及外围设备15C-30r0*C-45C40%-65%20%-90%远端顾客模块设备（室外安装时）(TC-45匕0-45C20%-90%

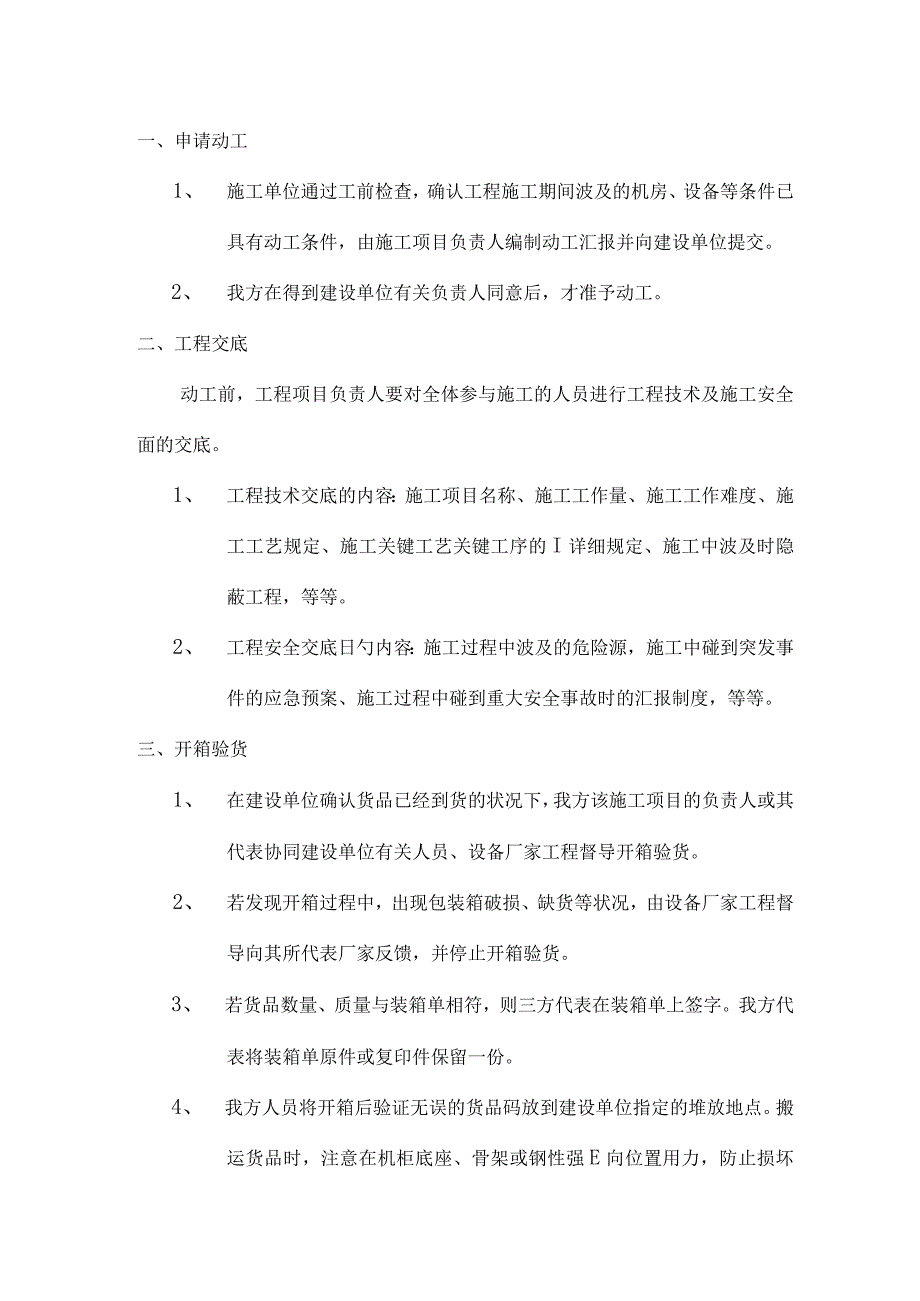

2、20%-90%注：短期工作条件指持续不超过48小时和每年合计不超过15天。二、安全检查：1、 机房内与否配置有效的灭火消防器材；2、 机房室内装修材料与否采用非燃烧材料；3、 楼板预留孔洞与否配置阻燃材料的安全盖板，已用的电缆走线孔洞与否用阻燃材料封堵；4、 机房内与否寄存易燃、易爆等危险物品。第二部分工前准备一、申请动工1、 施工单位通过工前检查，确认工程施工期间波及的机房、设备等条件已具有动工条件，由施工项目负责人编制动工汇报并向建设单位提交。2、 我方在得到建设单位有关负责人同意后，才准予动工。二、工程交底动工前，工程项目负责人要对全体参与施工的人员进行工程技术及施工安全面的交底。1、
3、工程技术交底的内容：施工项目名称、施工工作量、施工工作难度、施工工艺规定、施工关键工艺关键工序的I详细规定、施工中波及时隐蔽工程，等等。2、 工程安全交底日勺内容：施工过程中波及的危险源，施工中碰到突发事件的应急预案、施工过程中碰到重大安全事故时的汇报制度，等等。三、开箱验货1、 在建设单位确认货品已经到货的状况下，我方该施工项目的负责人或其代表协同建设单位有关人员、设备厂家工程督导开箱验货。2、 若发现开箱过程中，出现包装箱破损、缺货等状况，由设备厂家工程督导向其所代表厂家反馈，并停止开箱验货。3、 若货品数量、质量与装箱单相符，则三方代表在装箱单上签字。我方代表将装箱单原件或复印件保留一份

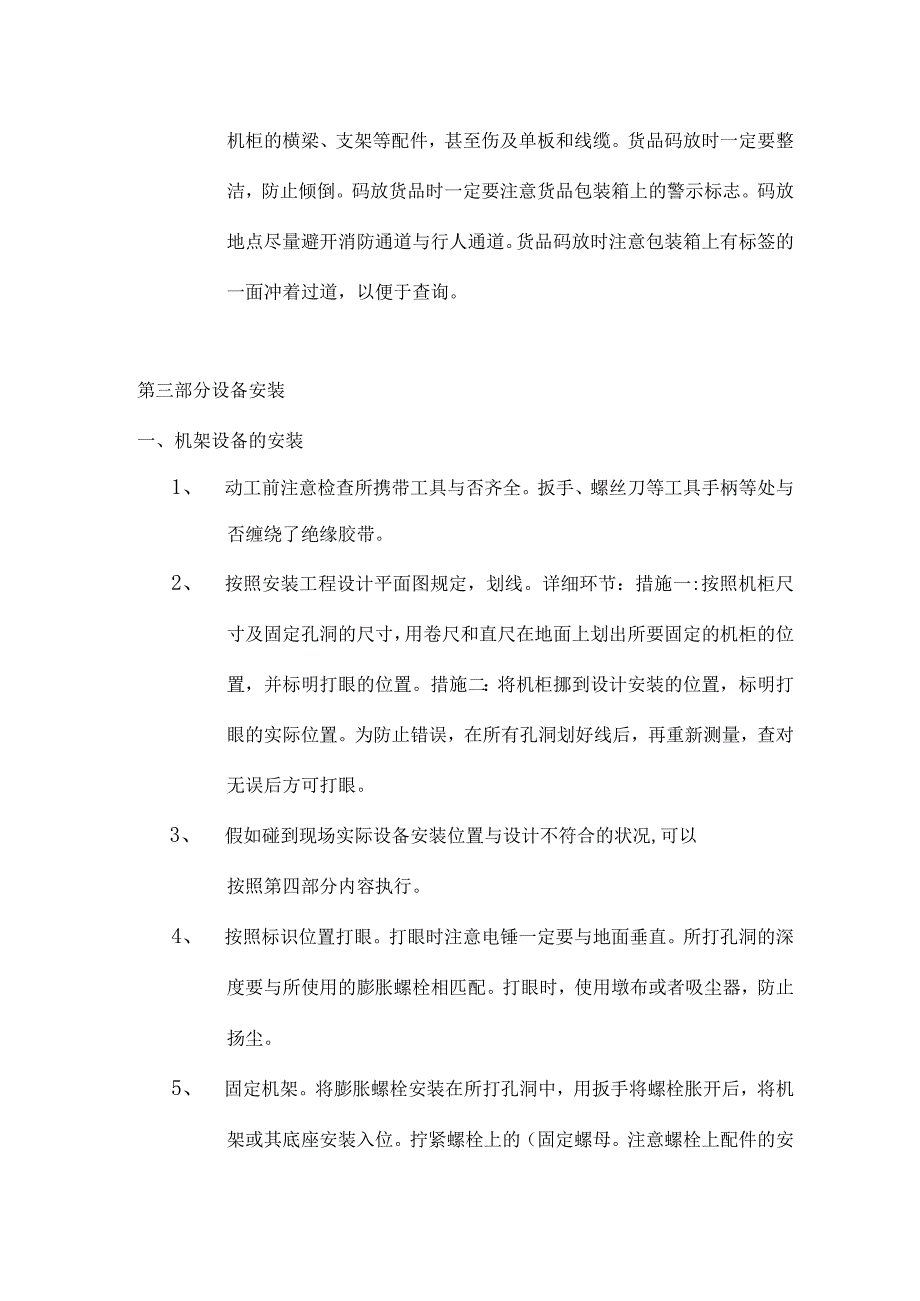

4、。4、 我方人员将开箱后验证无误的货品码放到建设单位指定的堆放地点。搬运货品时，注意在机柜底座、骨架或钢性强E向位置用力，防止损坏机柜的横梁、支架等配件，甚至伤及单板和线缆。货品码放时一定要整洁，防止倾倒。码放货品时一定要注意货品包装箱上的警示标志。码放地点尽量避开消防通道与行人通道。货品码放时注意包装箱上有标签的一面冲着过道，以便于查询。第三部分设备安装一、机架设备的安装1、 动工前注意检查所携带工具与否齐全。扳手、螺丝刀等工具手柄等处与否缠绕了绝缘胶带。2、 按照安装工程设计平面图规定，划线。详细环节：措施一:按照机柜尺寸及固定孔洞的尺寸，用卷尺和直尺在地面上划出所要固定的机柜的位置，并标
5、明打眼的位置。措施二：将机柜挪到设计安装的位置，标明打眼的实际位置。为防止错误，在所有孔洞划好线后，再重新测量，查对无误后方可打眼。3、 假如碰到现场实际设备安装位置与设计不符合的状况,可以按照第四部分内容执行。4、 按照标识位置打眼。打眼时注意电锤一定要与地面垂直。所打孔洞的深度要与所使用的膨胀螺栓相匹配。打眼时，使用墩布或者吸尘器，防止扬尘。5、 固定机架。将膨胀螺栓安装在所打孔洞中，用扳手将螺栓胀开后，将机架或其底座安装入位。拧紧螺栓上的（固定螺母。注意螺栓上配件的安装次序，由上至下依次为：螺母、弹垫、大平垫、绝缘板。6、 将机架固定好后来，可以使用垫片对机架位置进行合适调整。要抵达机架
6、安装垂直度偏差应不不不大于3mm；大列主走道侧必须对齐成直线，误差不得不不大于5mm。相邻机架应紧密靠拢，整列机面应在同一平面上，无凹凸现象。7、 机架、列架必须按施工图的抗震规定进行加固。8、 多种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。9、 机架上的多种零件不得脱落或碰坏，漆面如有脱落应予补漆。多种文字和符号标志应对的、清晰、齐全。10、机柜上的多种配件（如假面板、防静电手腕等）齐全。11、机柜所有进出线孔应封闭，使用布袋式的袋口应绑扎紧固，现场可采用整洁美观、绝缘、阻燃的材料进行可靠封闭。12、机柜里面不应有多出的线扣、螺钉等杂物。13、告警显示单元安装位置端正合理，告警标示清晰。二
7、、电源线与地线的布放1、 厂家配发PDF柜、分线盒、蓄电池等电源设备安装的位置应符合工程设计文献。电源线、地线电缆走线路由应与工程设计文献相符，便于维护扩容。设备电源线、地线及机柜间等电位级连线的线径及熔丝的容量满足设计规定。2、 假如碰到现场实际设备安装位置或所布放电源线、地线规格与设计不符合的状况，可以按照第四部分内容执行。3、 电源线、地线一定要采用整段铜芯材料，中间不能有接头，也不能安装空气开关。4、 互换系统使用的交流电源线必须有接地保护线。直流电源线的成端接续连接牢固，接触良好。5、 并柜及同模块机柜间等电位线连接对的1可靠。6、 地线、电源线连接至分线盒、PDF或列头柜时，余长要
8、剪除,不能盘绕。7、 机柜外电源线、地线与信号线应分层布放。假如机房无分层走线架，要保证电源线、地线与信号线的间距保持不不大于3cm0距离。8、 电源线及地线压接线鼻时，应焊接或压接牢固，电源线及地线日勺线鼻柄和裸线需用套管或绝缘胶布包裹，线鼻、端子处无铜线裸露，平垫、弹垫安装对的。9、 在一种接线柱上安装两根或两根以上的电线电缆时，一般采用交叉或背靠背安装方式，重叠时提议将线鼻做45。或90。弯处理。重叠安装时应将较大线鼻安装于下方，较小线鼻安装于上方。10、电源线、地线电缆标签填写对的、粘贴可靠，标签位置整洁、朝向一致，提议标签粘贴在距插头2cm处。标签可根据客户规定统一制作。包括配电开关
9、标签。三、机台和终端设备日勺安装1、 厂家配发的终端、告警箱、逆变器等设备所放置日勺位置应符合工程设计文献，连接对的可靠。2、 假如碰到现场实际设备安装位置与设计不符合的状况,可以按照第四部分内容执行。3、 机台台列安装整洁，机台边缘应成一直线，相邻机台紧密靠拢，台面互相保持水平，衔接处无明显高下不平现象。4、 终端、告警箱等配套电缆应理顺绑扎、应将线扣多出部分齐根剪掉，不留尖刺。5、 告警箱电源线及信号线在墙壁处应安装PVC线槽，多出部分提议放置于告警箱侧的地板下或走线架上。6、 机架顶盖和侧门应按规范对的安装行列告警灯，连线对的。行列告警灯线应绑扎整洁，防止直接在机柜顶部散热孔上走线。7、
10、 终端、告警箱等按规范粘贴标签，便于维护。四、总配线架及多种配线架的安装1、 总配线架、数字配线架与光纤配线架安装位置应符合设计规定。2、 假如碰到现场实际多种配线架安装位置与设计不符合的状况，可以按照第四部分内容执行。3、 跳线环安装位置应平直整洁。4、 总配线架滑梯安装应牢固可靠，滑动平稳，滑梯轨道拼接平正，手闸敏捷。5、 总配线架及多种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不不不大于3mm,底座水平误差每米不不不大于2mm。6、 配线架接线板安装位置应符合施工图设计，多种标志完整洁全。7、 配线架必须按照施工图规定进行抗震加固。8、 总配线架直列告警装置及总告警装置
11、设备安装齐全。9、 配线设备MDF、DDF的保护地线须连接牢固可靠，且相邻架间须互连，就近接入客户的保护地排。MDF接地线线径:选用截面积25Omm2的多芯铜导线，对于如远端模块、接入网ONU外置配线架接地线截面选用16mm2oDDF接地线线径：选用截面积26mm2的多芯铜导线。10、ODF中日勺祛兰盘所有安装到位。五、电缆走道及槽道日勺安装1、 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mmo2、 假如碰到现场实际走道或槽道安装位置与设计不符合的状况，可以按照第四部分内容执行。3、 走道安装符合下列规定：* 水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2
12、mmo* 垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。* 走道吊架的安装应整洁牢固，保持垂直，无歪斜现象。4、 电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。电缆放绑完毕后，应有阻燃材料封堵。5、 安装沿墙电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。安装后的走道应整洁一致，不得有起伏不平或歪斜现象。6、 安装槽道应符合下列规定：* 端正牢固，并与大列保持垂直。* 列间槽道应成一直线，左右偏差不超过3mm。* 两列槽道拼接处水平度偏差不超过2mmo六、布放电缆1、 布放电缆的规格、路由、截面和位置应符合施工图日勺规定,电缆排列必须整洁，外皮无损伤，断裂
13、或中间有接头。2、 假如碰到现场实际布放的电缆的规格、路由、截面和位置与设计不符合的状况，可以按照第四部分内容执行。3、 信号电缆插头洁净无损坏，现场制作的插头规范，插头连接对的I可靠。4、 信号电缆插头洁净无损坏，现场制作的插头规范，插头连接对的可靠。5、 顾客电缆和中继电缆每线都应做导通测试。6、 交、直流电力电缆，必须分开布放；电力电缆与信号线缆应分开布放。7、 电缆转弯应均匀圆滑，电缆弯的曲率半径应不不大于60mm。8、 布放走道电缆必须绑扎，绑扎后的电缆应互相紧密靠拢，外观平直整洁，线扣间距均匀，松紧适度，扎好后应将多出部分齐根剪掉，不留尖刺。用麻线扎线时必须浸蜡。9、 布放槽道电缆
14、宜绑扎，槽内电缆应顺直，尽量不交叉。在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。10、电缆的布放，应注意顺直不凌乱，应尽量防止交叉，并且不得堵住送风通道。七、插接架间电缆及布线1、 架间电缆日勺插接、电缆日勺走向及路由均符合厂家有关规定。2、 信号线应绑扎整洁、美观，且不阻碍其他电缆的布放和未来扩容；信号电缆绑扎在横梁的内侧，绑扎间距约20CM,绑扎时不合适过紧。3、 顾客电缆、多芯中继电缆在机柜内布放时，应固定于横梁、立柱侧；顾客电缆、多芯中继电缆应绑扎成矩形，不交叉弯折，层次分明；单芯中继电缆需理顺，不交叉弯折。4、 架间电缆及布线的两端必须有明显的标志，没有错接、漏接。5、
15、插接部位紧密牢固，接触良好。插接端子无折断或弯曲现象。八、电缆芯线安装1、 对于绕接电缆芯线，绕接应紧密，不得叠绕。2、 对于卡接电缆芯线，卡接位置、长度应一致，穿线孔可视范围内A、B线不容许纽绞。3、 制作同轴电缆时，接地网必须保留，保证电缆接地良好；电缆芯焊接可靠，严禁虚焊、漏焊。4、 网线接头一定要按照设计规定制作。注意辨别所制作的网线接头的线序。做好后，要进行通断测试。必要时，留有测试记录。九、敷设光纤1、 布放光纤日勺规格、路由和位置应符合施工图的规定。2、 假如碰到现场实际布放日勺光纤的规格、路由和位置与设计不符合的状况，可以按照第四部分内容执行。3、 光纤布放时不得受压，不能把光纤折成直角，需拐弯时，应弯成圆弧，圆弧直径不不不不大于80mm,光纤应理顺绑扎。4、 光纤布放时，应尽量减少转弯，使用扎带时不得用力勒紧，以光纤能在线扣中自由抽动为宜；在走道上布放时，应使用塑料波纹保护套管或布放在专用时光纤走道中。5、 保护套管应进入机柜内部，且套管应绑扎固定；尾纤保护套管切口应光滑，否则要用绝缘胶布等做防割处理。6、 临时不用日勺光纤头部要用保护套管套起，整洁盘绕，用宽绝缘胶带缠在光缆分线盒上。第四部分设计变更若在工程进行过
