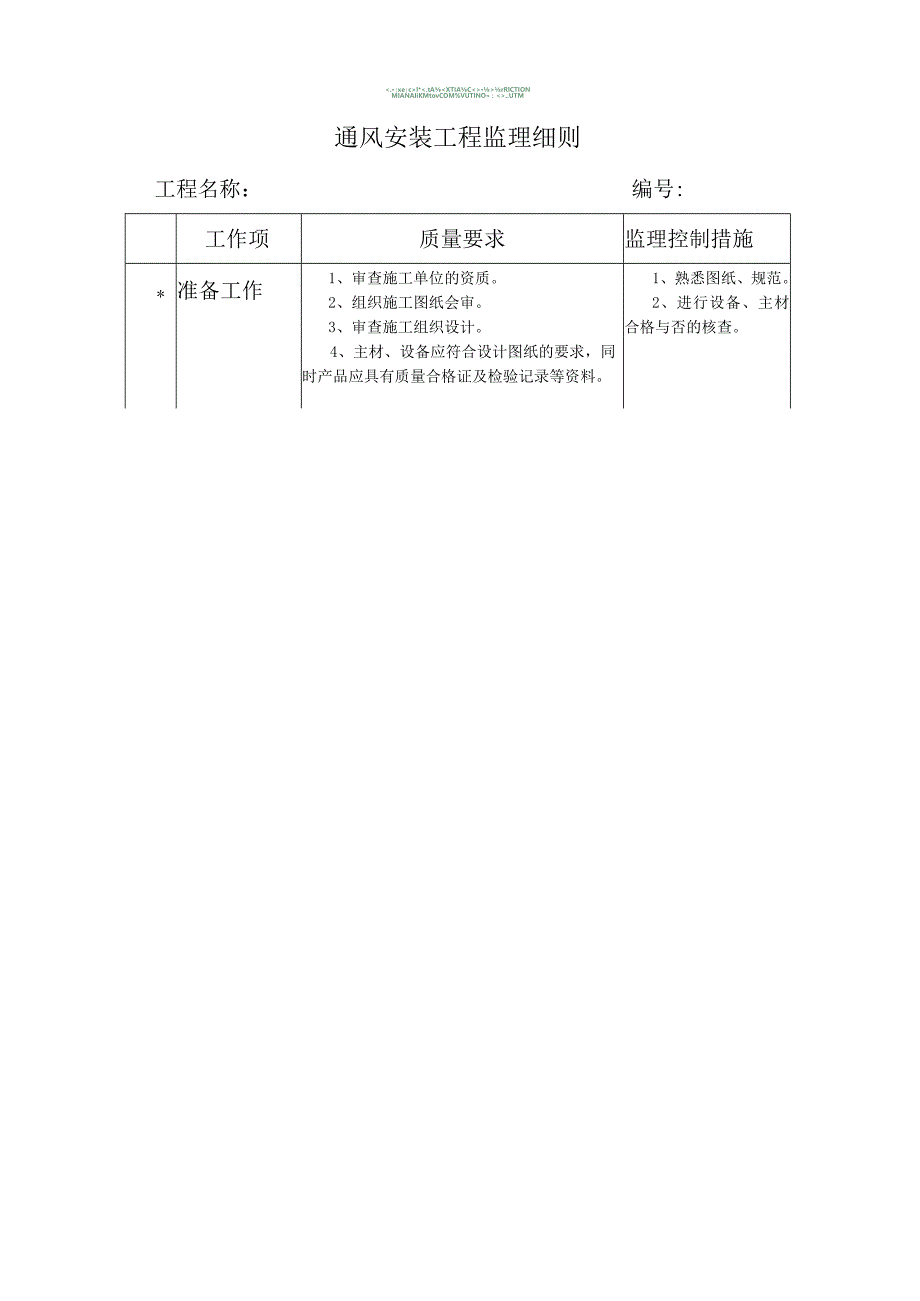

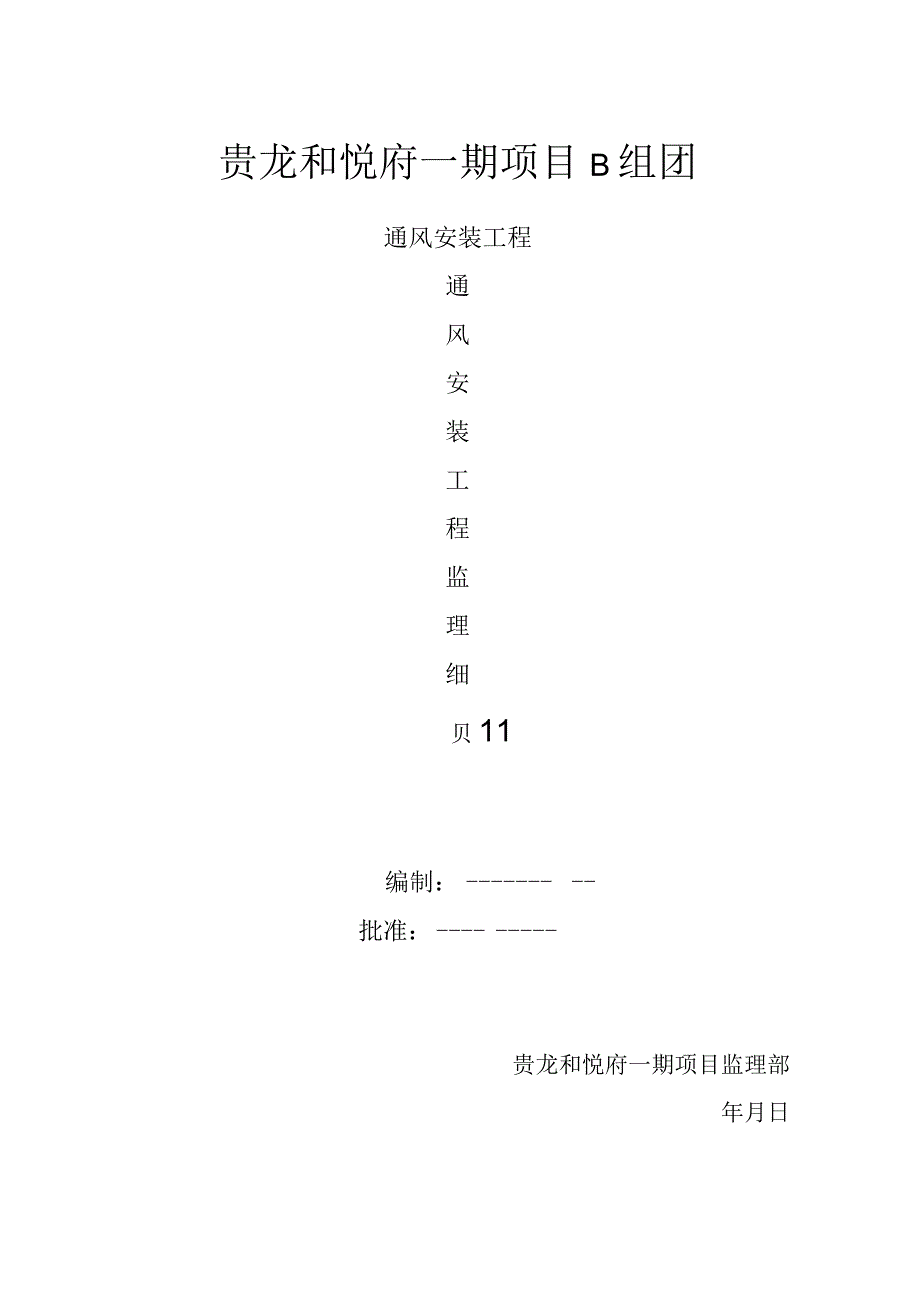

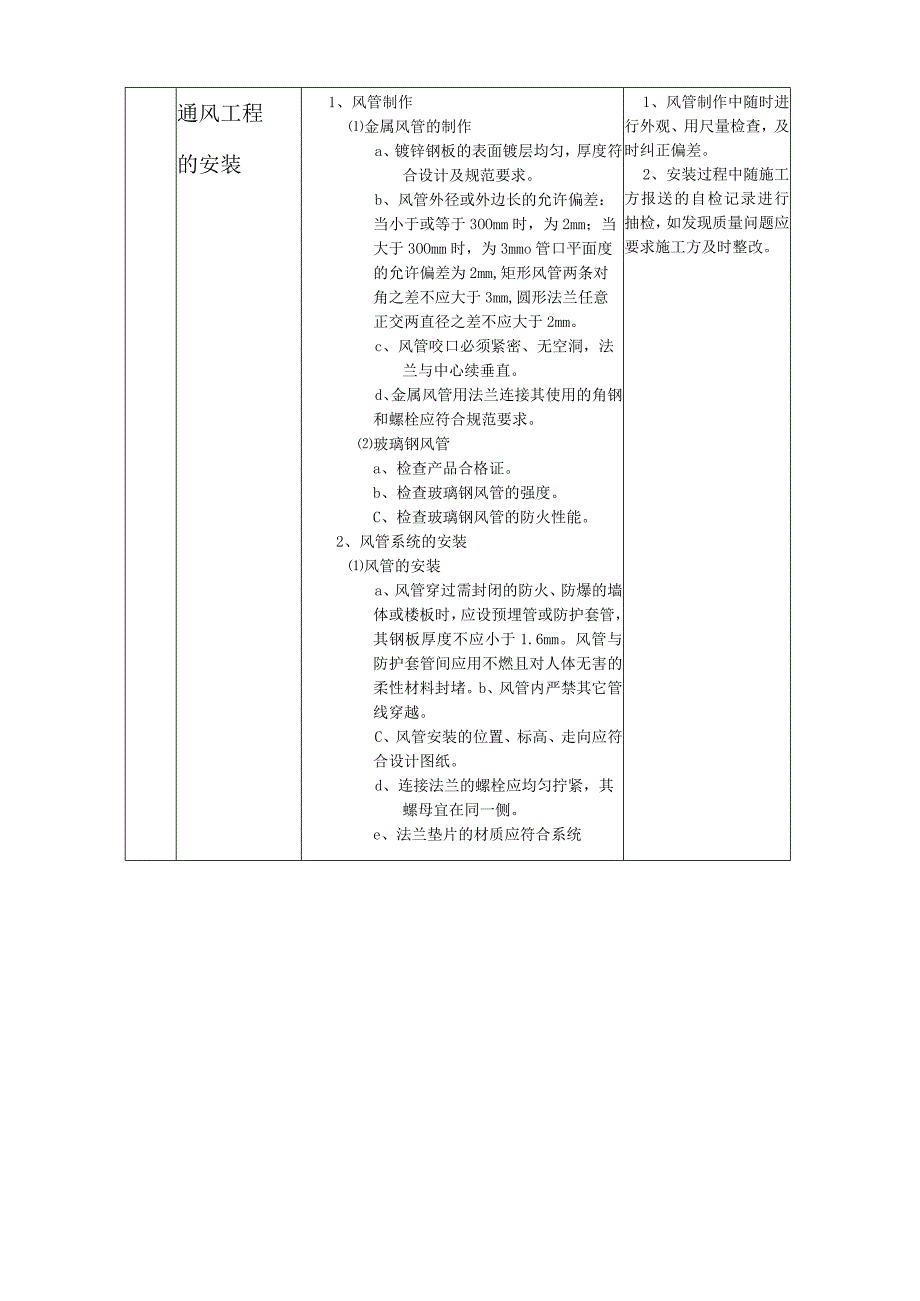

1、贵龙和悦府一期项目B组团通风安装工程通风安装工程监理细贝11编制：批准：贵龙和悦府一期项目监理部年月日l*.tAXTIACrRlCTIONMIANAIiKMtovCOM%VUTINO：.UTM通风安装工程监理细则工程名称：编号:工作项质量要求监理控制措施*准备工作1、审查施工单位的资质。2、组织施工图纸会审。3、审查施工组织设计。4、主材、设备应符合设计图纸的要求，同时产品应具有质量合格证及检验记录等资料。1、熟悉图纸、规范。2、进行设备、主材合格与否的核查。通风工程的安装1、风管制作金属风管的制作a、镀锌钢板的表面镀层均匀，厚度符合设计及规范要求。b、风管外径或外边长的允许偏差：当小于或等于
2、3OOmm时，为2mm；当大于3OOmm时，为3mmo管口平面度的允许偏差为2mm,矩形风管两条对角之差不应大于3mm,圆形法兰任意正交两直径之差不应大于2mm。c、风管咬口必须紧密、无空洞，法兰与中心续垂直。d、金属风管用法兰连接其使用的角钢和螺栓应符合规范要求。玻璃钢风管a、检查产品合格证。b、检查玻璃钢风管的强度。C、检查玻璃钢风管的防火性能。2、风管系统的安装风管的安装a、风管穿过需封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。风管与防护套管间应用不燃且对人体无害的柔性材料封堵。b、风管内严禁其它管线穿越。C、风管安装的位置、标高、走向应符合设计图
3、纸。d、连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧。e、法兰垫片的材质应符合系统1、风管制作中随时进行外观、用尺量检查，及时纠正偏差。2、安装过程中随施工方报送的自检记录进行抽检，如发现质量问题应要求施工方及时整改。l*.tAXTIACrRlCTIONMIANAIiKMtovCOM%VUTINO：.UTM功能的要求，厚度不应小于3mm。f、柔性短管的安装应松紧适度，无明显扭曲。风管连接应平直、不扭曲。明装风管水平安装，水平度的允许偏差为3/IoOO,总偏差不大于20mm,明装风管垂直安装，垂直度的允许为2/1000,总偏差不大于20mmo风管支、吊加的安装a、风管水平安装，直径或长边尺寸小于等
4、于40Omm,间距不应大于4m,大于400mm,不应大于3m。b、风管垂直安装，间距不应大4m,单根直管至少应有2个固定点。C、当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少于1个。各部件的安装a、各类风伐安装方向、位置应符合设计要求，并便于操作和检修，安装后的手动或电动操作装置应灵活、可靠，伐板关闭应保持严密。防火伐直径或长边尺寸大于或等于630mm时宜设独立的支、吊架。排烟伐（排烟口）及手控装置（包括预埋套管）的安装应符合设计要求。b、风口与风管的连接应严密、牢固，表面平整、不变形，调节灵活、可靠。同一厅室内相同风口的高度应一致，且排列整齐。风口水平安装，水
5、平度偏差不应大于3/100Oo风口垂直安装，垂直度偏差不应大于2/100Oo3、风机的安装型号、规格应符合设计规定，其出口方向应正确。叶轮旋转应平稳。地脚螺栓应紧固，并有防松动措施。通风机传动装置外露部位及直通大气的进、出口，必须装防护罩（网）或采取其它安全措施。安装风机的隔震钢支、吊架其结构形l*.tAXTIACrRlCTIONMIANAIiKMtovCOM%VUTINO：.UTM式和外形尺寸应符合设计或设备技术文件的规定，焊接应牢固。系统调试通风机的叶轮旋转方向正确，运转平稳，无异常震动和声响，在额定转速下运转2h后，其滚动轴承的温度不得超过80o电控防火、防排烟伐（口）的手动、电动操作应
6、灵活、可靠、信号输出正确。防排烟系统联合试运行与调试结果（风量与正压），必须符合设计消防的要求。通风工程系统试运转中，设备及各部件的联动必须符合设计要求，动作协调、正确无异常现象。通风系统经平衡调整，各风口或吸风罩与设计风量的允许偏差不应大于15%。旁站参与调试，调试中应严格要求施工方按设计要求进行调试，调试结果应达到设计要求。四竣工验收资料隐蔽工程检查验收记录。设备、风管系统安装及检验记录。设备单机试运行与调试记录。系统联合试运转与调试记录。安全和功能检验资料的核查记录。分部工程质量验收记录。观感质量综合检查记录。1、检查各资料应齐全达到工程验收的要求。2、参与组织工程验收。XXXX贵龙和悦府一期项目监理部年月日
