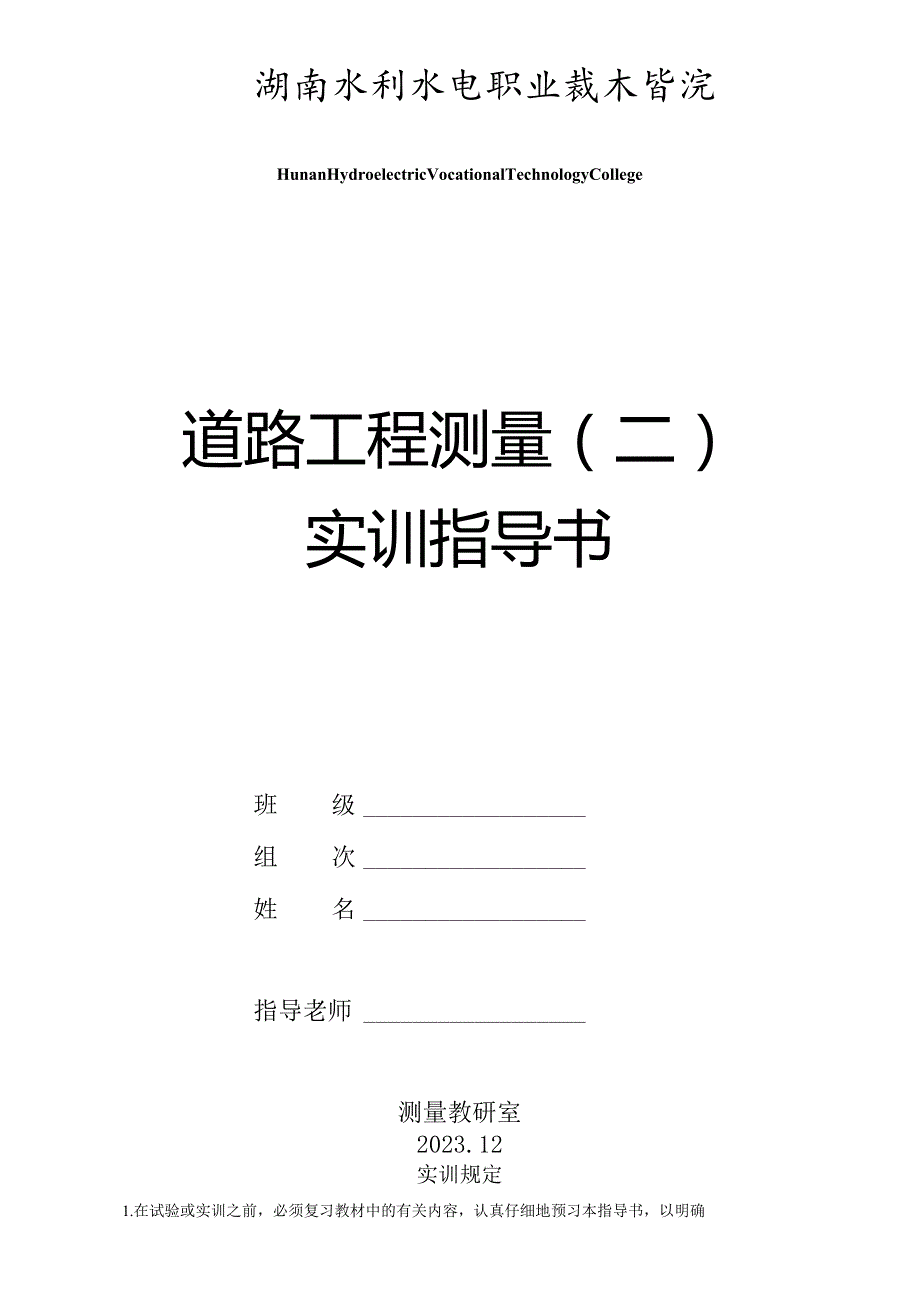

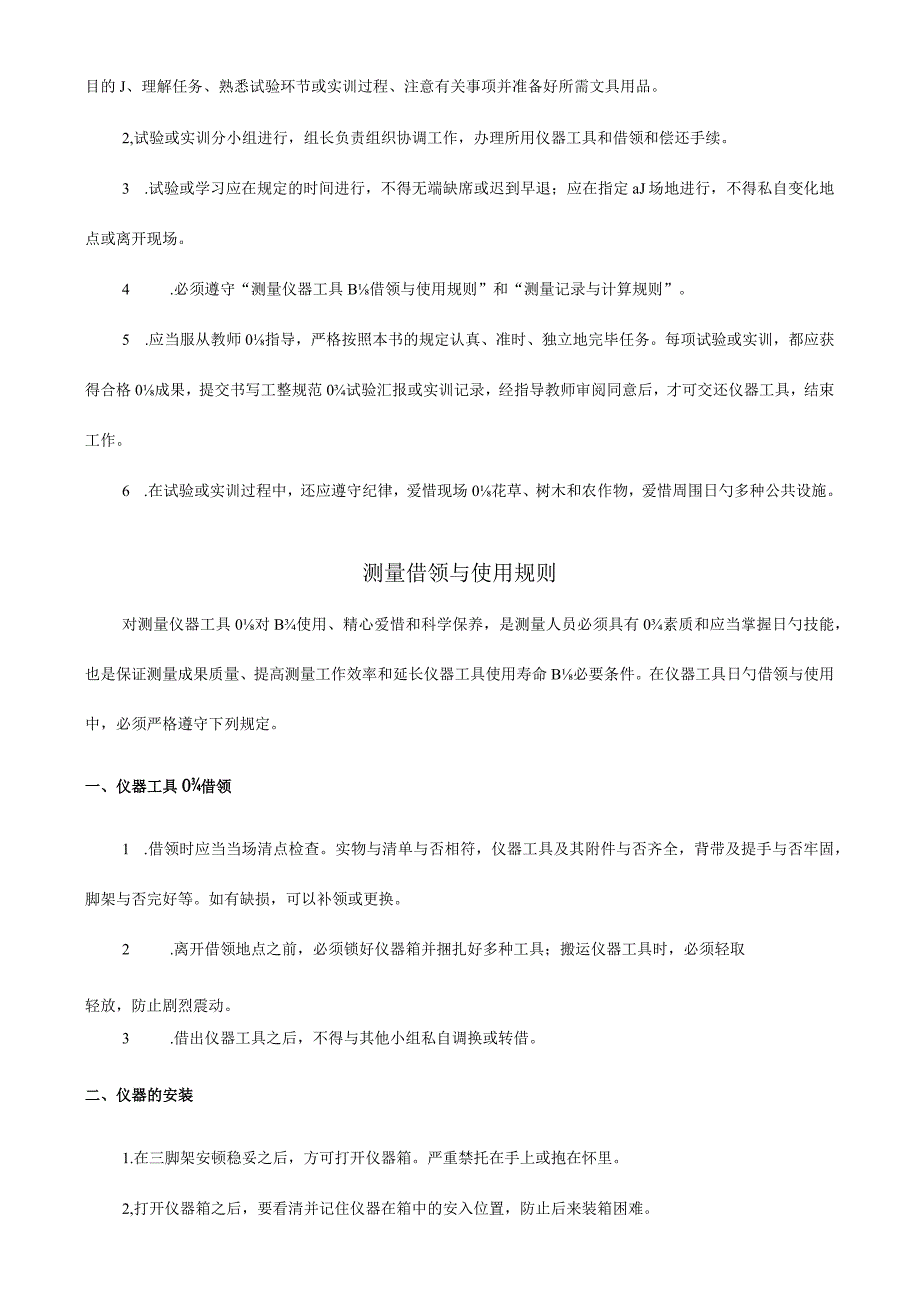

1、湖南水利水电职业裁木皆浣HunanHydroelectricVocationalTechnologyCollege道路工程测量（二）实训指导书班级组次姓名指导老师测量教研室2023.12实训规定1.在试验或实训之前，必须复习教材中的有关内容，认真仔细地预习本指导书，以明确目的J、理解任务、熟悉试验环节或实训过程、注意有关事项并准备好所需文具用品。2,试验或实训分小组进行，组长负责组织协调工作，办理所用仪器工具和借领和偿还手续。3 .试验或学习应在规定的时间进行，不得无端缺席或迟到早退；应在指定aJ场地进行，不得私自变化地点或离开现场。4 .必须遵守“测量仪器工具B借领与使用规则”和“测量记录与
2、计算规则”。5 .应当服从教师0指导，严格按照本书的规定认真、准时、独立地完毕任务。每项试验或实训，都应获得合格0成果，提交书写工整规范0试验汇报或实训记录，经指导教师审阅同意后，才可交还仪器工具，结束工作。6 .在试验或实训过程中，还应遵守纪律，爱惜现场0花草、树木和农作物，爱惜周围日勺多种公共设施。测量借领与使用规则对测量仪器工具0对B使用、精心爱惜和科学保养，是测量人员必须具有0素质和应当掌握日勺技能，也是保证测量成果质量、提高测量工作效率和延长仪器工具使用寿命B必要条件。在仪器工具日勺借领与使用中，必须严格遵守下列规定。一、仪器工具0借领1 .借领时应当当场清点检查。实物与清单与否相符

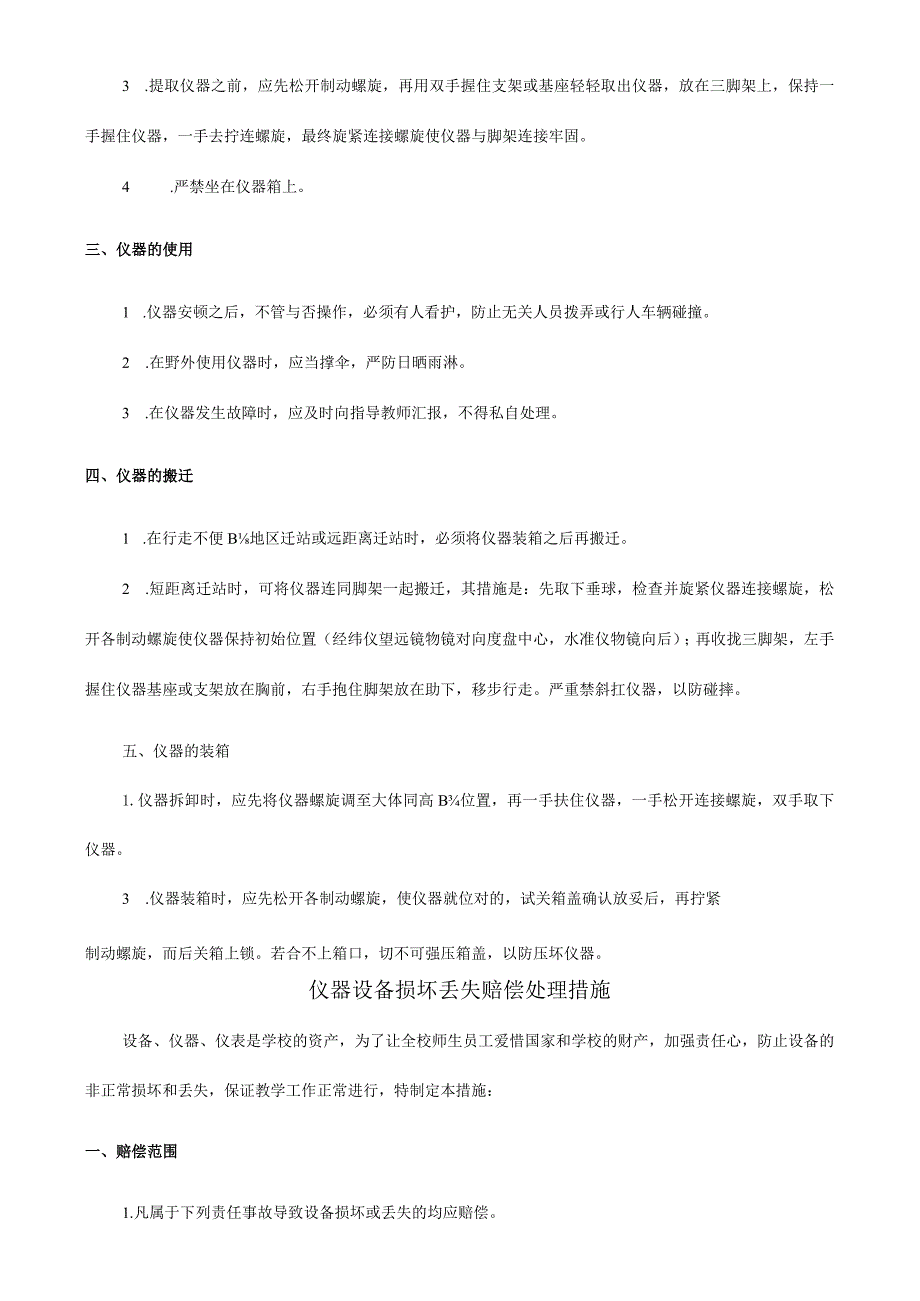

3、，仪器工具及其附件与否齐全，背带及提手与否牢固，脚架与否完好等。如有缺损，可以补领或更换。2 .离开借领地点之前，必须锁好仪器箱并捆扎好多种工具；搬运仪器工具时，必须轻取轻放，防止剧烈震动。3 .借出仪器工具之后，不得与其他小组私自调换或转借。二、仪器的安装1.在三脚架安顿稳妥之后，方可打开仪器箱。严重禁托在手上或抱在怀里。2,打开仪器箱之后，要看清并记住仪器在箱中的安入位置，防止后来装箱困难。3 .提取仪器之前，应先松开制动螺旋，再用双手握住支架或基座轻轻取出仪器，放在三脚架上，保持一手握住仪器，一手去拧连螺旋，最终旋紧连接螺旋使仪器与脚架连接牢固。4 .严禁坐在仪器箱上。三、仪器的使用1
4、.仪器安顿之后，不管与否操作，必须有人看护，防止无关人员拨弄或行人车辆碰撞。2 .在野外使用仪器时，应当撑伞，严防日晒雨淋。3 .在仪器发生故障时，应及时向指导教师汇报，不得私自处理。四、仪器的搬迁1 .在行走不便B地区迁站或远距离迁站时，必须将仪器装箱之后再搬迁。2 .短距离迁站时，可将仪器连同脚架一起搬迁，其措施是：先取下垂球，检查并旋紧仪器连接螺旋，松开各制动螺旋使仪器保持初始位置（经纬仪望远镜物镜对向度盘中心，水准仪物镜向后）；再收拢三脚架，左手握住仪器基座或支架放在胸前，右手抱住脚架放在助下，移步行走。严重禁斜扛仪器，以防碰摔。五、仪器的装箱1.仪器拆卸时，应先将仪器螺旋调至大体同高
5、B位置，再一手扶住仪器，一手松开连接螺旋，双手取下仪器。3 .仪器装箱时，应先松开各制动螺旋，使仪器就位对的，试关箱盖确认放妥后，再拧紧制动螺旋，而后关箱上锁。若合不上箱口，切不可强压箱盖，以防压坏仪器。仪器设备损坏丢失赔偿处理措施设备、仪器、仪表是学校的资产，为了让全校师生员工爱惜国家和学校的财产，加强责任心，防止设备的非正常损坏和丢失，保证教学工作正常进行，特制定本措施：一、赔偿范围1.凡属于下列责任事故导致设备损坏或丢失的均应赔偿。未经同意私自拆卸，导致损坏者；违犯操作规程，导致损坏者；不听从指挥、不按规定进行工作，导致损坏或丢失者；保管人员失职导致损失或丢失者；其他属于责任范围内的原因
6、导致损坏或丢失者。2,属于非责任事故导致损坏或丢失卧J可免于赔偿；设备自身缺陷引起的损坏；正常使用时发生的损坏；自然灾害或其他不可抗拒的意外事故导致、J损坏。二、赔偿原则因责任事故导致损坏或丢失09,根据损坏的程度和情节轻重，按仪器折旧后，视损坏程度赔偿。仪器设备损坏丢失后，当事人应立即向单位领导阐明状况并写出书面汇报。由设备经管人填写“仪器设备事故丢失登记表”，经系部负责人。事故发生后，当事人如有隐匿不报、对调查不配合甚至阻挠等体现，以至事故性质无法弄清者，一律按责任事故追究责任，并加重处理。测量记录与计算规则测量手簿是外业观测成果的记录和内业数据处理的根据。在测量手簿上记录或计算时，必须严
7、厉认真一丝不苟，严格遵守下列规则：1 .在测量手簿上书写之前，应准备好硬性（2H或3H）铅笔，同步熟悉表上各项内容及填写、计算措施。2 .记录观测数据之前，应将表头的仪器型号编号、日期、天气、测站、观测者及记录者姓名等无一遗漏地填写齐全。3 .记录时规定字体端正清晰、数值对齐、数字齐全。字体的J大小一般占格宽的1/2-1/3,字脚靠近底线；表达精度或占位卧J“0”（例如水准尺读数1.500或0.234,度盘读数9304,00中的J“0”）均不能省略。5 .观测数据的尾数不得更改，读错或记错后必须重测重记。例如，角度测量时，秒级数字出错，应重测该测回；水准测量时，毫米数字出错，应重测该测站；钢尺
8、量距时，亳米级数字出错，应重测该尺段。6 .观测数据0前几位若出错时，应用细横线划出错误的数字，并在原数字上方写出对B日勺数字。注意不得涂擦已记录B数据。7 .记录数据修改后或观测成果废去后，都应在备注栏内写明原因（如测错、记错或超限等）。9 .数据运算应根据所取位数，按“4舍6入，5单进双舍”B规则进行凑整。例如对1.4244m,4236m,4235m,4245m这几种数据，若取至毫米位，则均应记为1.424m。10 .应保持测量手簿日勺整洁，严禁在手簿上书写无关内容，更不得丢失手簿。实训内容指导一、实训内容1、道路综合曲线段中桩及边桩坐标计算。2、全站仪道路中桩及边桩坐标点放样。3、全站仪
9、道路中桩及边桩坐标点放样复核。二、技术规定（工程测量规范GB50029-93）1、支导线测量的技术规定测角两个测回，半测回差18,测回差18”，2C值互差18”。距离来回测量较差W2(a+b.D)距离采用来回观测，取其平均值。来回测均采用正倒镜测量各一测回(一测回，即瞄准一次读四次数)，取平均值。2、放样偏差规定不大于10mm,三、实训任务工程概况某都市迅速路属于湖南省内城际迅速路的一部分，本次施工测量任务完毕该路段起点段从K0+25至K0+I55.069段的施工测量工作。该路段长155.069m,包括圆曲线段和第一二缓和曲线段，直缓点里程桩号为K0+25,坐标为(1047.064,1027.
10、471),圆曲线半径为43m,缓和曲线长为25m,转角为1401220,转角为左转，前直线段方位角为24730,20。四、实训任务细则1 .支导线测量：布置支导线，导线点2个以内(不包括所需的已知点)，已知控制点位置及坐标现场提供。控制点坐标点名XYO1000.0001000.000A1034.7631046.579B1032.6631046.679C1030.1941046.801D1027.6041046.936E981.7031049.187F979.1971049337G976.6871049.442H974.1681049.5502 .工程施工放样从从K0+25至K0+155Q69的
11、范围内，每人每隔40米合计算并放样11个中桩及其对应的右路基2.5米处边桩。放样任务分派表学号里程学号里程第一点第二点第三点第一点第二点第三点1K0+26K066K0+10621K0+46K0+86KO+1262K0+27K0+67K0+10722K0+47K0+87KO+1273K0+28K0+68K0+10823K0+48K0+88KO+1284K0+29K0+69K0+10924K0+49K0+89KO+1295K0+30K0+70K0+11025K0+50K0+90KO+1306K0+31K0+71K0+11126K0+51K0+91K0+1317K0+32K0+72K0+11227K
12、0+52K0+92KO+1328K0+33K0+73K0+11328K0+53K0+93KO+1339K0+34K0+74K0+11429K0+54K0+94KO+13410K0+35K0+75K0+11530K0+55K0+95KO+13511K0+36K0+76K0+11631K0+56K096K013612K0+37K0+77K0+11732K0+57K0+97KO+13713K0+38K0+78K0+11833K0+58K0+98KO+13814K0+39K0+79K0+11934K0+59K0+99KO+13915K0+40K0+80KO+12035K0+60K0+100KO+140
13、16K0+41K0+81K0+12136K0+61K0+101K0+14117K0+42K0+82K0+12237K0+62K0+102KO+14218K0+43K0+83K0+12338K0+63K0+103KO+14319K0+44K0+84K0+12439K0+64K0+104KO+14420K0+45K0+85K0+12540K0+65KO+105KO+145(2)Excel计算流程H勺阐明。各中桩及对应右路基边桩的测设。3 .工程施工放样复核各中桩及对应右路基边桩的放样复核，并确定其误差。按有关施工规程和测量规范对超限H勺放样点进行重新放样。五、实训任务规定实训任务规定先制定明确的计
14、划，做好充足的前期准备工作，包括资料搜集、仪器选检和人员组织等。任务外业工作以小组为单位，每组两人，两人互相辅助完毕各自的外业工作，内业工作规定各人独立完毕,并做工作交流。任务最终完毕后需要提交完整的真实资料和编制提交成果和任务设计文献。毕业设计任务在校园里开展，注意自身和他人的人身安全及保养仪器；六、实训内外业工作注意事项1 .外业记录：重要包括测回法和距离测量原始表格原始记录应清晰、整洁，不得涂改。如记错可以用横线划掉，将对欧!数字写在上方。观测角度的最终成果，写成度、分、秒形式；距离测量精确至；mm；2 .内业计算各人要独立完毕内业计算，并在组内进行检核。计算表格包括：支导线计算表。七、带缓和曲线的圆曲线的元素计算及里程推算：1、带缓和曲线H勺圆曲线的元素及计算公式：切线长：Th=q+(Rp)tgJT曲线长：Lh=2Ls+R(-20)-71oU圆曲线长：Ly=Lh-2Ls外矢距：E=(R+p)secyR缓和曲线角：4=&(/)2a1.切线加长：q=二一一J2
