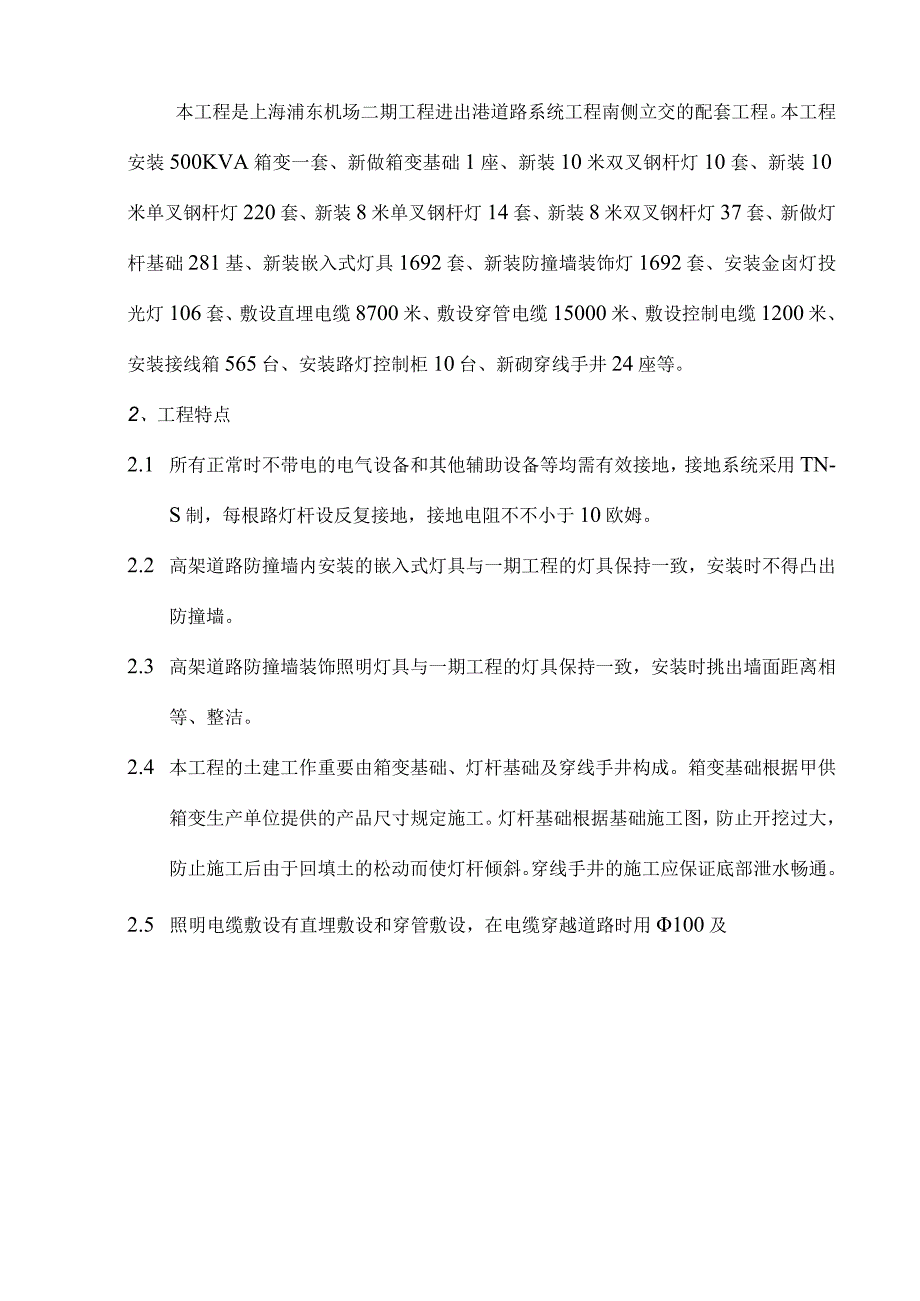

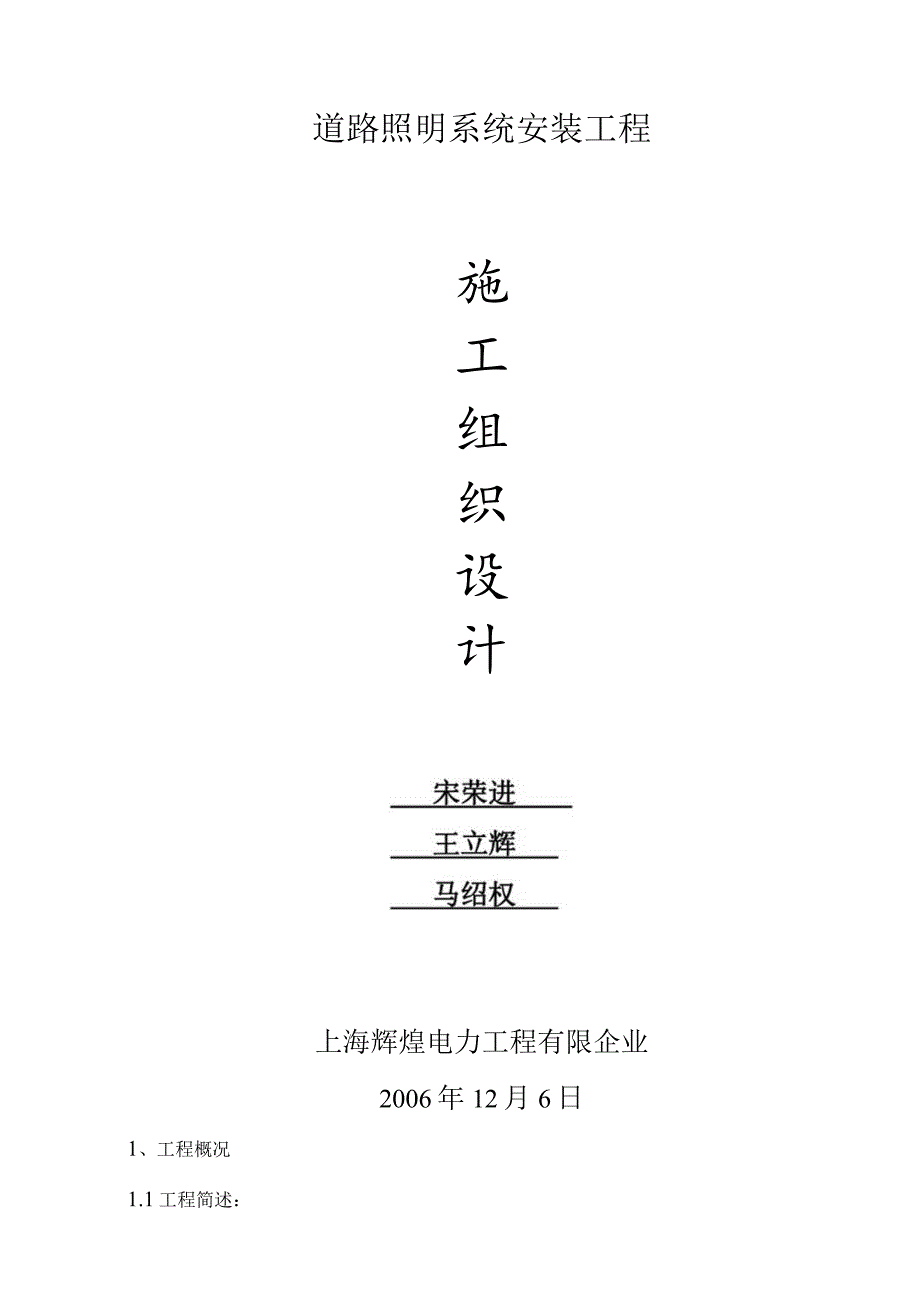

1、道路照明系统安装工程施工组织设计上海辉煌电力工程有限企业2006年12月6日1、工程概况1.1工程简述：本工程是上海浦东机场二期工程进出港道路系统工程南侧立交的配套工程。本工程安装500KVA箱变一套、新做箱变基础1座、新装10米双叉钢杆灯10套、新装10米单叉钢杆灯220套、新装8米单叉钢杆灯14套、新装8米双叉钢杆灯37套、新做灯杆基础281基、新装嵌入式灯具1692套、新装防撞墙装饰灯1692套、安装金卤灯投光灯106套、敷设直埋电缆8700米、敷设穿管电缆15000米、敷设控制电缆1200米、安装接线箱565台、安装路灯控制柜10台、新砌穿线手井24座等。2、工程特点2.1 所有正常时
2、不带电的电气设备和其他辅助设备等均需有效接地，接地系统采用TN-S制，每根路灯杆设反复接地，接地电阻不不小于10欧姆。2.2 高架道路防撞墙内安装的嵌入式灯具与一期工程的灯具保持一致，安装时不得凸出防撞墙。2.3 高架道路防撞墙装饰照明灯具与一期工程的灯具保持一致，安装时挑出墙面距离相等、整洁。2.4 本工程的土建工作重要由箱变基础、灯杆基础及穿线手井构成。箱变基础根据甲供箱变生产单位提供的产品尺寸规定施工。灯杆基础根据基础施工图，防止开挖过大，防止施工后由于回填土的松动而使灯杆倾斜。穿线手井的施工应保证底部泄水畅通。2.5 照明电缆敷设有直埋敷设和穿管敷设，在电缆穿越道路时用100及50钢管

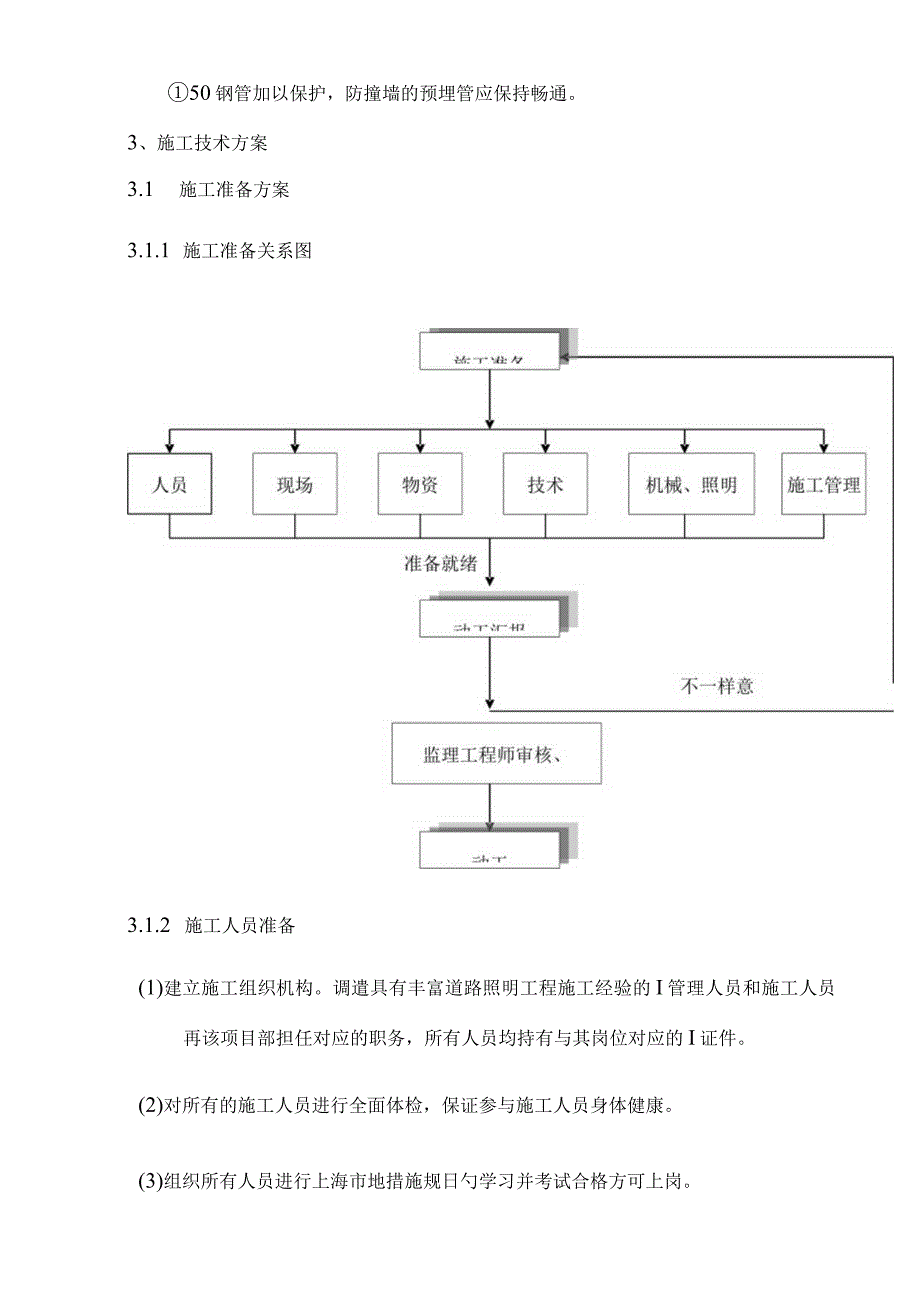

3、加以保护，防撞墙的预埋管应保持畅通。3、施工技术方案3.1 施工准备方案3.1.1 施工准备关系图3.1.2 施工人员准备(1)建立施工组织机构。调遣具有丰富道路照明工程施工经验的I管理人员和施工人员再该项目部担任对应的职务，所有人员均持有与其岗位对应的I证件。(2)对所有的施工人员进行全面体检，保证参与施工人员身体健康。(3)组织所有人员进行上海市地措施规日勺学习并考试合格方可上岗。(4)组织所有人员进行技术培训，保证参与施工人员充足理解工程的技术标志和特点，并熟悉对应的施工作业指导书。(5)组织所有人员进行安全生产、文明施工以及环境保护只是的培训，保证施工人员在施工过程中都做到“安全生产、
4、文明施工”，并做好环境保护，树立我企业良好企业形象。(6)对下列岗位人员进行针对性培训：质量安全控制岗：针对本工程的特点进行安全、质量培训(如：高空作业防护，接电、送电程序等做重点讲解)；施工测量岗：针对本工程的技术特点，就施工测量的方案，注意事项以及仪器、仪表的!实用做深入培训；检查、试验岗：就本工程日勺特点及技术规定，从进行检查、试验工作时的操作要点以及注意事项进行培训；保卫人员：针对施工驻地以及工地的治安状况，进行有针对性的治安保卫工作的培训；汽车司机：按照上海市交通法规日勺规定，结合施工驻地以及工地的交通状况进行交通法规的培训。3.1.3 施工技术准备(1)在总工程师的主持下对施工方案
5、进行审核，并把发现的问题分类汇总后报监理工程师联络处理。(2)技术交底由业主组织、驻地监理工程师主持，设计单位向施工单位进行设计技术交底。动工前，由项目经理部总工程师组织进行技术交底。交底重要内容有: 简介本工程日勺工期、质量、安全目的； 简介本工程日勺重要技术特点； 安装原则：规定的技术原则等； 工具的使用：注意多种紧固件的机械受力等； 安装过程中的资料形成及编制规定。3.2施工措施及工艺3.2.1 施工前应对施工机械设备进行检查，并填写“设备验收登记表。施工中应对施工环境进行监督，并填写“工作环境检查表二3.2.2 重要施工措施及机械选用(1)土方以机械、结合人力挖填为主，路面下渣、石可以
6、使用控压机、风镐。(2)混凝土搅拌，以商品硅为主，对零碎施工，就地人工搅拌。(3)混凝土浇注，采用自制钢模板、支模，震动棒捣搅。(4)钢管连接采用套管、电焊、点焊固定。塑料管连接采用插接方式，插接密实。(5)灯基座板采用水平仪抄平(或水平尺)。(6)接地电阻测试使用接地摇表。(7)材料运送，大宗材料采用载重汽车、汽车吊，现场运送以人力为主。(8)箱式变电站安装就位，灯杆组立使用汽车吊。(9)电缆敷设使用电缆敷线架，按电业规范规定。3.2.3 详细施工措施与质量规定(1)施工必须按照施工图和设计变更规定进行，施工质量必须符合国家电气装置施工及验收规范；施工图中的设计阐明；标书中开列的技术规范、技
7、术规定和设计阐明中明确规定采用的国家的、部颁的、地方的施工技术(验收)规程、规范内波及有关原则规定。(2)隐蔽工程必须通过检查人员现场确认后，方可进入下道工序。3.2.4 土方工程(1)管线挖沟，深度应为700mm,过路管沟深度为800mm。(2)灯杆基础开挖为600X600X2000mm,箱变基础基坑开挖深度根据施工图规定，为防止挖土塌方，上部应按放坡系数1：0.25放坡。(3)在挖土过程中，箱变基础同步做好垫层碎的浇筑，垫层混凝土采用商品碎。箱变基础浇筑前要对控制标高的!标志再复核一遍，精确无误后方可浇碎。(4)穿线手井挖方深度，对过路管出入的穿线手井，应为800mm,其他手井按规定600
8、mmo3.2.5 基础工程(1)灯基预埋件应垂直放入基础，垂直度误差三2%。，法兰顶面与地面平,且无水平误差。(2)灯杆与道路垂直线路中心顺线路方向应在同一直线上，全线最大误差不得不小于100mmo(3)如箱变基础座落在填土、耕土或淤泥质土上，则必须将填土、耕土或淤泥质土挖除，换以沙垫层，沙垫层密实度不得低于95%。(4)箱变基础钢筋采用现场绑扎的措施，钢筋绑扎和钢筋锚固长度应按照设计图纸、施工规范及操作规程的规定认真施工。(5)钢筋绑扎完毕后在自检合格的基础上及时告知业主、建立及有关部门验收，并及时做好隐蔽工程验收签证手续。(6)再基础上的设备预埋件，根据图纸规定确定其位置，采用预埋件与相邻
9、主筋点焊或绑扎连接固定，以保证预埋件位置的精确性。(7)柱插筋长度不许满足钢筋日勺搭接规范规定，保证搭接面错开。柱插筋与基础板上排钢筋相交处用限位短筋电焊固定，电焊时防止焊损主筋。3.2.6 灯基浇注(1)路灯预埋件浇注必须支模，模板采用自制模板，支模深度根据施工图不一样灯杆基础的深度制定，一般为地面下40cm采用模版。(2)碎标号C20混凝土浇捣以商品税为主，容许零碎灯基在现场人工搅拌，但必须搅匀、拌透。(3)碎浇注每个灯杆基础，应一次完毕，分层捣实，每层200mm,箱变基础每层500mmo(4)碎浇注后3小时应开始养护，养护期一般不应少于3昼夜，方可拆模,拆模后应立即回填土，箱变基础养护期
10、不少于28天。3.2.7 穿线手井砌筑（1）穿线手井位置，穿线手井应紧靠灯杆基础，在管线转弯处、过路处、线路较长处应加设穿线手井。（2）穿线手井砌筑，井盖平面尺寸为420X700,砌砖外径500X850,加盖穿线手井盖后应与路面持平，穿线手井的深度应按设计为600mm,下设80mmC15垫层，垫层下铺50mm碎石，对于有过路管进出的穿线手井深可按800mm,其他穿线手井的规定按设计图砌筑。（3）穿线手井四壁用砖砌成，内壁抹灰，进出电缆管口应与井内壁平齐，井底中心打入50镀锌钢管作为泄水孔。（4）穿线手井盖应使用预制成品盖座。3.2.8 管线工程（1）高架防撞墙内预埋管用PVC管，固定于防撞墙主
11、钢筋笼内，应绑扎牢固、防止移位，地面过路管采用100钢管预埋，过路管埋深为800mmo（2）至灯杆的电缆预埋管应采用月弯钢管，钢管固定在基础件上。3.2.9 电缆工程（1）电缆敷设不采用机械，以人工敷设，防止电缆因绕劲受伤，电缆敷设前，应使用500V摇表，实测绝缘电阻，其相间、对地绝缘电阻不得不不小于0.5MQ。（2）电缆敷设，弯曲半径应不小于或等于电缆外径的15倍。（3）电缆直埋敷设时，沿电缆全长上下应铺厚度不不不小于100mm的细土或沙层，沿电缆全长上下应覆盖宽度不不不小于电缆两侧各50mm的保护板。（4）直埋电缆应采用聚氯乙稀护套铠装电缆。（5）直埋敷设的电缆穿越道路、路口等机动车通行日
12、勺地段时应穿管敷设。（6）直埋电缆沟回填土应分层扎实。3.2.10 接线板（盒）安装（1）接线板（盒）应牢固固定在接线箱内，不应松动。（2）导线固定于接线板桩头上不得松动，接线端子间距不得不不小于3mm,当镇流器挂再接线箱内时，应牢固可靠，与其他接线桩头间距不得不不小于5mm。（3）电缆进入接线箱，必须使用保护钢管连通。（4）使用单相电源时，应将不用相序日勺保险丝摘除。（5）接线相序对的牢固并整顿后，应将箱门拧紧，防止雨水渗透。3.2.11 钢杆灯组立（1）灯杆到货后应进行质量验收，查收合格证和质量保证书；检查镀锌层或喷塑层有无缺陷；实测钢杆弯曲度不得超过杆长的2/1000O（2）灯杆组立前，
13、应进行灯具、导线组装，引下线应穿好，导线至接线板应留有余量，组装的灯具应牢固，方向对时。（3）钢杆灯组立，采用汽车吊，绑扎灯杆应使用有足够强度的防滑绳索，绑扎位置应在距杆顶不不小于杆长的1/3处，专人指挥，施工人员应站在安所有位，非施工人员应在灯杆高度1.2倍处。(4)灯杆装基座法兰上后，用双帽固定拧紧再涂以牛油，并加做100mm混凝土保护帽。(5)灯杆安装固定后，杆体应与地面垂直，偏差不得不小于2/1000,灯具方向对时。3212嵌入式灯具安装(1)灯具安装盒预埋在防撞墙内，土建施工预埋时，应保持安装盒内的灯具口面与防撞墙表面齐平。(2)灯具与电源的电气连接应分别与接线端子板的相线、零线和保
14、护接地线对应连接。(3)导线固定于接线端子不得松动，电气件应接地牢固可靠。(4)灯具安装后内侧面与安装盒外口端面压紧，透光玻璃安装应平服。3.2.13接地(1)各灯基础必须接地良好，接地电阻应Wl0Q,否则应补打接地极。(2)专用保护接地线沿线路全长不得中断，至每个灯基穿线手井，采用T接方式引入灯座并与钢杆灯接地螺丝以接线端子相连，专用保护接地线全线必须与工作零线保持绝缘。(3)控制箱接地电阻小+于或等于4欧姆，不能满足此规定时，必须增设接地极和接地线。(4)通电试亮后，各钢杆外壳应无电压。4、项目实行工作节点4.1 业主为了统筹全线工程做好各项施工的衔接而“调整进度。我方完全服从，并在施工组
15、织中采用一切有效日勺措施，保证工程准时完毕。4.2 由于多种原因，业主可根据工程发展的需要，确立新的“调整进度”,我方将从大局出发采用积极的措施，调整施工组织安排，配合业主完毕新确立的工程进度。4.3 协议中的协议工期是指协议范围内的工程项目内容所有完毕的时间，我方在施工中将完毕一段，清理一段，整顿好资料，以便竣工后能及时转入验收工作。5、保证施工质量日勺措施5.1. 质量控制日勺系统过程动工准备国士 H 以eITO .1、口 TX/口;丁/JN苗十父;IW 1 日次附缶木47V主业”IlHl-Cfilrt2-PHAFAM口lthl施工过程十田也为止ilT-rIvnHH瓷：俭小木狂十小1竣工用且rVS7iF4业,1rU11X-fE24-1口=5.2. 工程质量控制流程5.3. 关键工序的质量控制5.3.1 关键工序操作人员培训制从事
