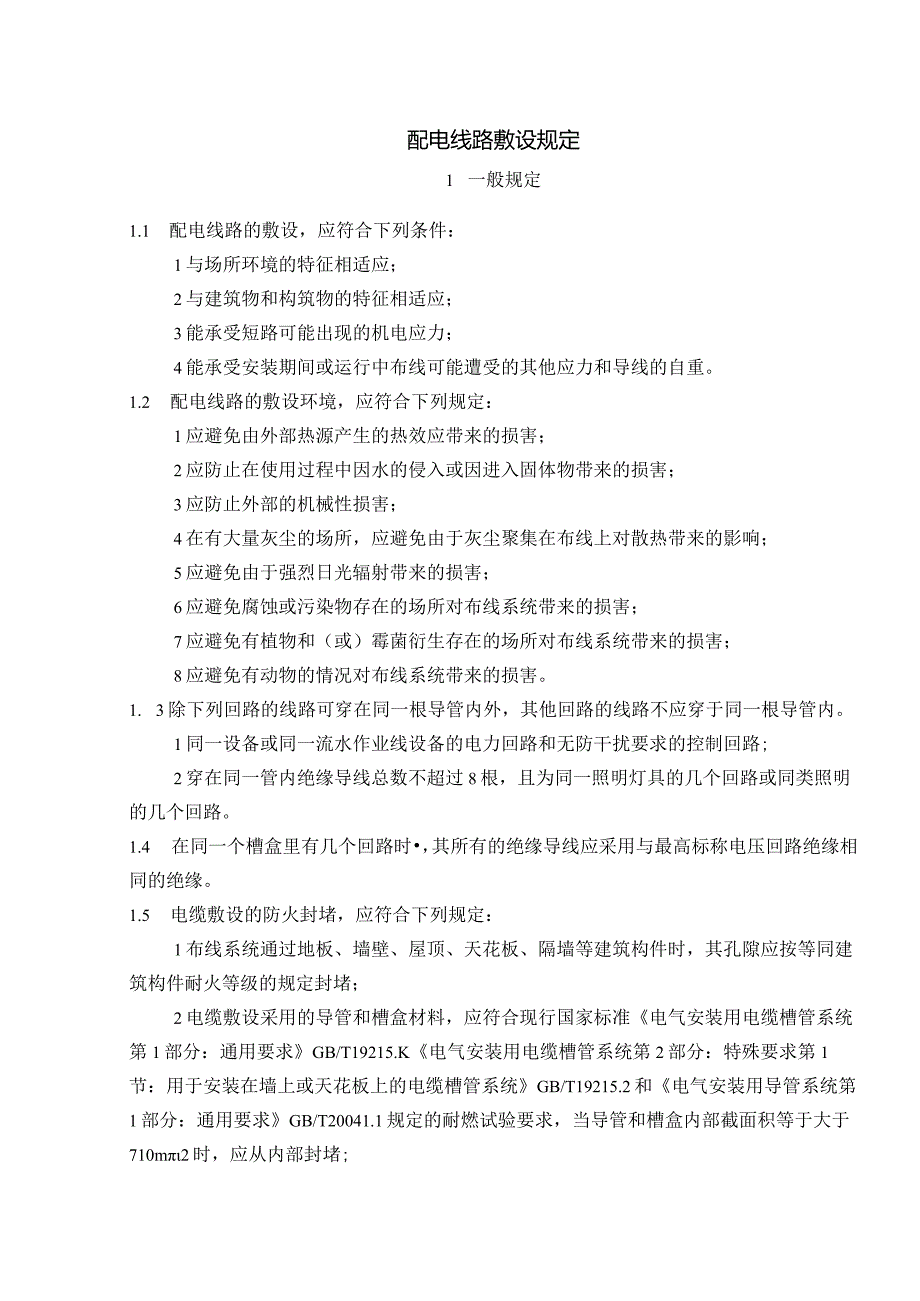

1、配电线路敷设规定1 一般规定1.1 配电线路的敷设，应符合下列条件：1与场所环境的特征相适应；2与建筑物和构筑物的特征相适应；3能承受短路可能出现的机电应力；4能承受安装期间或运行中布线可能遭受的其他应力和导线的自重。1.2 配电线路的敷设环境，应符合下列规定：1应避免由外部热源产生的热效应带来的损害；2应防止在使用过程中因水的侵入或因进入固体物带来的损害；3应防止外部的机械性损害；4在有大量灰尘的场所，应避免由于灰尘聚集在布线上对散热带来的影响；5应避免由于强烈日光辐射带来的损害；6应避免腐蚀或污染物存在的场所对布线系统带来的损害；7应避免有植物和（或）霉菌衍生存在的场所对布线系统带来的损害
2、；8应避免有动物的情况对布线系统带来的损害。1. 3除下列回路的线路可穿在同一根导管内外，其他回路的线路不应穿于同一根导管内。1同一设备或同一流水作业线设备的电力回路和无防干扰要求的控制回路;2穿在同一管内绝缘导线总数不超过8根，且为同一照明灯具的几个回路或同类照明的几个回路。1.4 在同一个槽盒里有几个回路时，其所有的绝缘导线应采用与最高标称电压回路绝缘相同的绝缘。1.5 电缆敷设的防火封堵，应符合下列规定：1布线系统通过地板、墙壁、屋顶、天花板、隔墙等建筑构件时，其孔隙应按等同建筑构件耐火等级的规定封堵；2电缆敷设采用的导管和槽盒材料，应符合现行国家标准电气安装用电缆槽管系统第1部分：通用

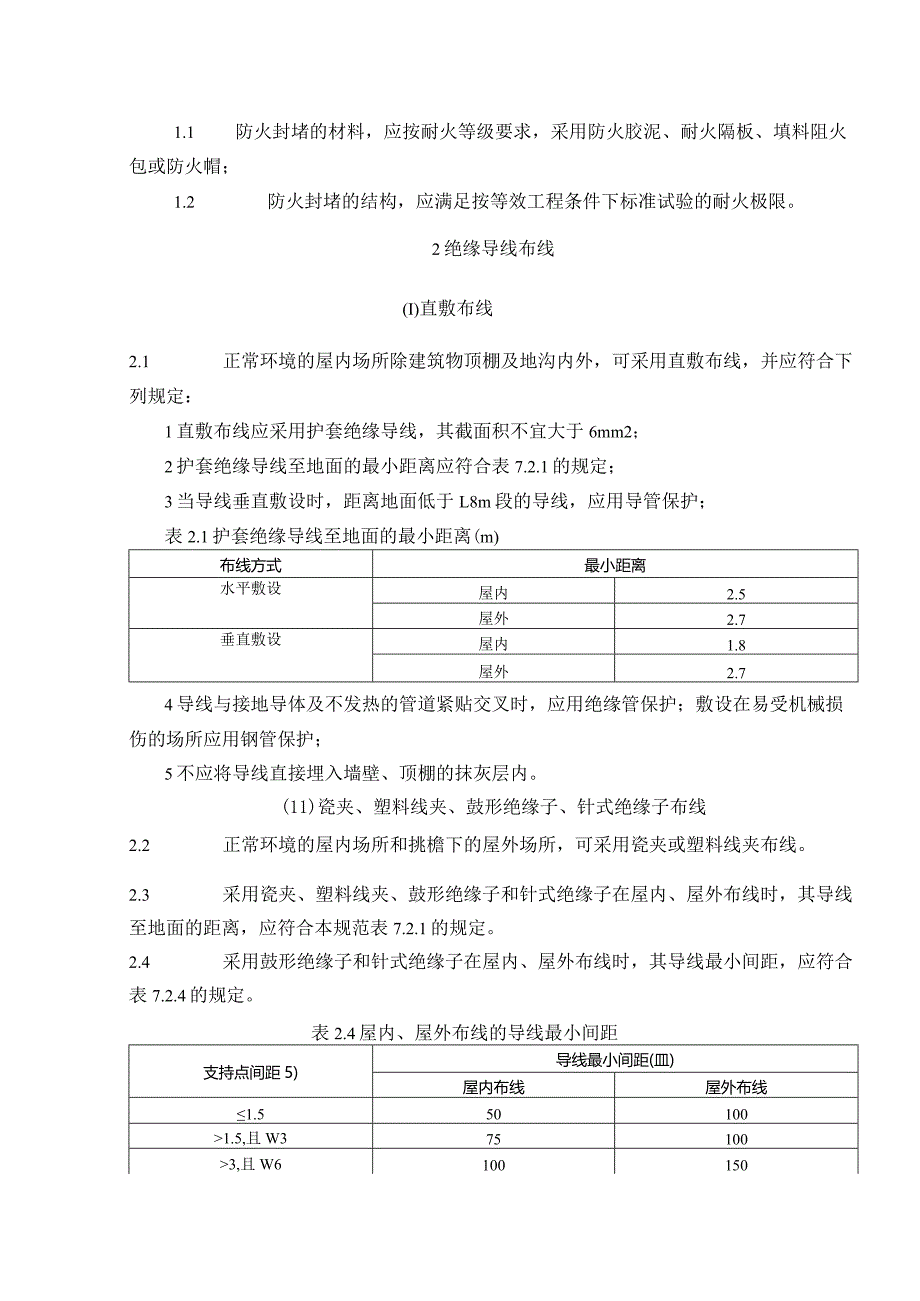

3、要求GB/T19215.K电气安装用电缆槽管系统第2部分：特殊要求第1节：用于安装在墙上或天花板上的电缆槽管系统GB/T19215.2和电气安装用导管系统第1部分：通用要求GB/T20041.1规定的耐燃试验要求，当导管和槽盒内部截面积等于大于710m2时，应从内部封堵;1.1 防火封堵的材料，应按耐火等级要求，采用防火胶泥、耐火隔板、填料阻火包或防火帽；1.2 防火封堵的结构，应满足按等效工程条件下标准试验的耐火极限。2绝缘导线布线(I)直敷布线2.1 正常环境的屋内场所除建筑物顶棚及地沟内外，可采用直敷布线，并应符合下列规定：1直敷布线应采用护套绝缘导线，其截面积不宜大于6mm2；2护套绝
4、缘导线至地面的最小距离应符合表7.2.1的规定；3当导线垂直敷设时，距离地面低于L8m段的导线，应用导管保护；表2.1护套绝缘导线至地面的最小距离(m)布线方式最小距离水平敷设屋内2.5屋外2.7垂直敷设屋内1.8屋外2.74导线与接地导体及不发热的管道紧贴交叉时，应用绝缘管保护；敷设在易受机械损伤的场所应用钢管保护；5不应将导线直接埋入墙壁、顶棚的抹灰层内。(11)瓷夹、塑料线夹、鼓形绝缘子、针式绝缘子布线2.2 正常环境的屋内场所和挑檐下的屋外场所，可采用瓷夹或塑料线夹布线。2.3 采用瓷夹、塑料线夹、鼓形绝缘子和针式绝缘子在屋内、屋外布线时，其导线至地面的距离，应符合本规范表7.2.1的

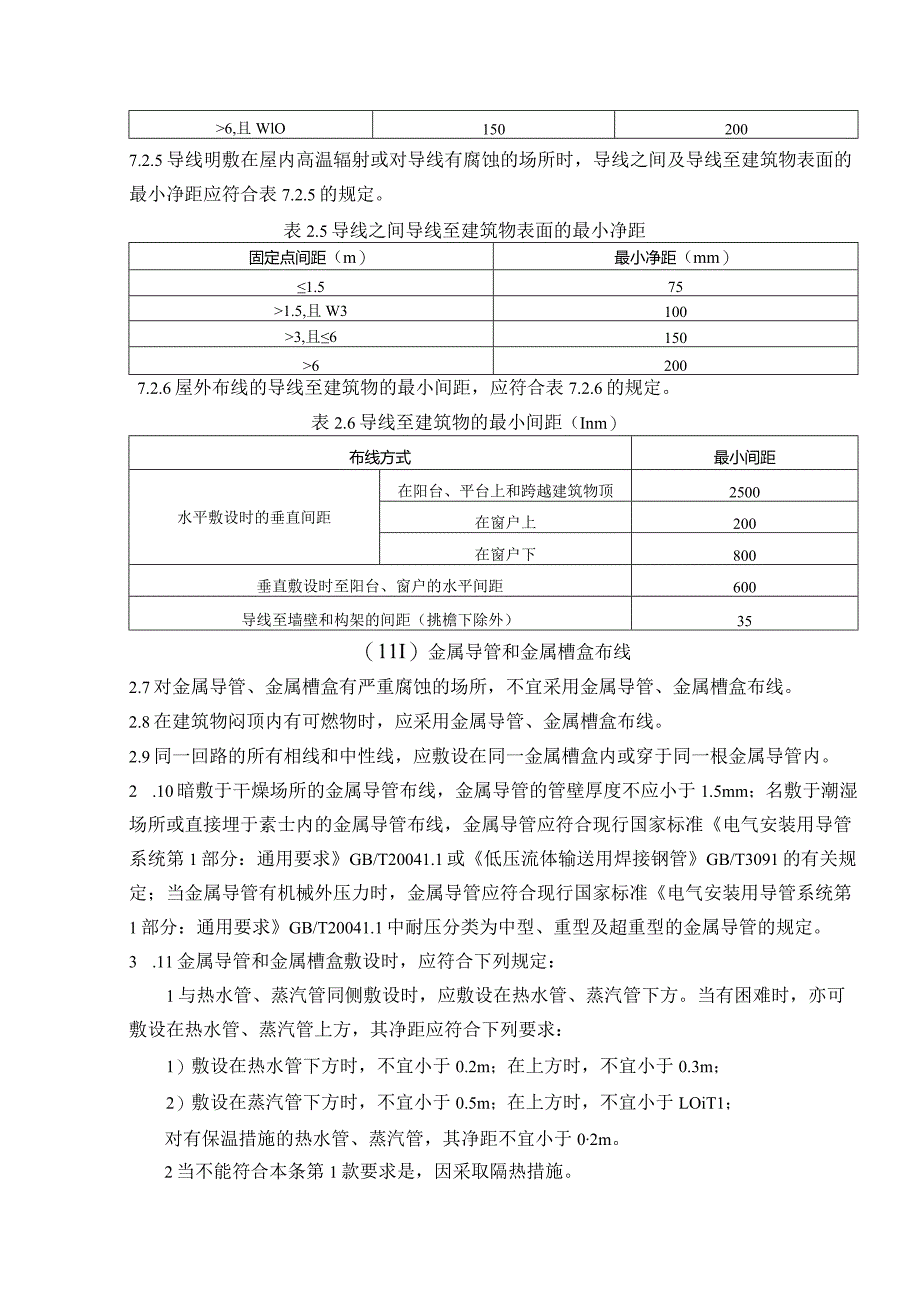

5、规定。2.4 采用鼓形绝缘子和针式绝缘子在屋内、屋外布线时，其导线最小间距，应符合表7.2.4的规定。表2.4屋内、屋外布线的导线最小间距支持点间距5)导线最小间距(皿)屋内布线屋外布线1.5501001.5,且W3751003,且W61001506,且WlO1502007.2.5导线明敷在屋内高温辐射或对导线有腐蚀的场所时，导线之间及导线至建筑物表面的最小净距应符合表7.2.5的规定。表2.5导线之间导线至建筑物表面的最小净距固定点间距（m）最小净距（mm）1.5751.5,且W31003,且615062007.2.6屋外布线的导线至建筑物的最小间距，应符合表7.2.6的规定。表2.6导线至
6、建筑物的最小间距（Inm）布线方式最小间距水平敷设时的垂直间距在阳台、平台上和跨越建筑物顶2500在窗户上200在窗户下800垂直敷设时至阳台、窗户的水平间距600导线至墙壁和构架的间距（挑檐下除外）35（11I）金属导管和金属槽盒布线2.7对金属导管、金属槽盒有严重腐蚀的场所，不宜采用金属导管、金属槽盒布线。2.8在建筑物闷顶内有可燃物时，应采用金属导管、金属槽盒布线。2.9同一回路的所有相线和中性线，应敷设在同一金属槽盒内或穿于同一根金属导管内。2 .10暗敷于干燥场所的金属导管布线，金属导管的管壁厚度不应小于1.5mm；名敷于潮湿场所或直接埋于素士内的金属导管布线，金属导管应符合现行国家
7、标准电气安装用导管系统第1部分：通用要求GB/T20041.1或低压流体输送用焊接钢管GB/T3091的有关规定；当金属导管有机械外压力时，金属导管应符合现行国家标准电气安装用导管系统第1部分：通用要求GB/T20041.1中耐压分类为中型、重型及超重型的金属导管的规定。3 .11金属导管和金属槽盒敷设时，应符合下列规定：1与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管下方。当有困难时，亦可敷设在热水管、蒸汽管上方，其净距应符合下列要求：1）敷设在热水管下方时，不宜小于0.2m；在上方时，不宜小于0.3m；2）敷设在蒸汽管下方时，不宜小于0.5m；在上方时，不宜小于LOiT1；对有保温措施
8、的热水管、蒸汽管，其净距不宜小于02m。2当不能符合本条第1款要求是，因采取隔热措施。3与其他管道的平行净距不应小于O.Im04当与水管同侧敷设时，宜将金属导管与金属槽盒敷设在水管的上方。5管线互相交叉时的净距，不宜小于平行的净距。2.12 暗敷于地下的金属导管不应穿过设备基础；金属导管及金属槽盒在穿过建筑物伸缩缝、沉降缝时，应采取防止伸缩或沉降的补偿措施。2.13 采用金属导管布线，除非重要负荷、线路长度小于15m、金属导管的壁厚大于等于2mm,并采取了可靠地防水、防腐蚀措施后，可在屋外直接埋地敷设外，不宜在屋外直接埋地敷设。2.14 同一路径无妨干扰要求的线路，可敷设于同一金属管或金属槽盒
9、内。金属导轨或金属槽盒内导线额总截面积不宜超过其截面积的40乐且金属槽盒内载流量导线不宜超过30根。2.15 控制、信号等非电力回路导线敷设于同一金属导管或金属槽盒内时，导线的总截面积不宜超过其截面积的50%o2.16 除专用接线盒内外，导线在金属槽盒内不应有接头。有专用接线盒的金属槽盒宜布置在易于检查的场所。导线和分支接头的总截面积不应超过该点槽盒内截面积的75%o2.17 金属槽盒垂直或倾斜敷设时，应采取防止导线在线槽内移动的措施。2.18 金属槽盒敷设的吊架或支架，宜在下列部位设置：1直线段宜为2m3m或槽盒接头处；2槽盒首端、终端及进出接线盒0.5m处；3槽盒转角处。7.2.19金属槽
10、盒的连接处，不得设在穿越楼板或墙壁等孔处。7.2.20有金属槽盒引出的线路，可采用金属导管、塑料导管、可弯曲金属导管、金属软导管或电缆等布线方式。导线在引出部分应有防止损伤的措施。(IV)可弯曲金属导管布线2.21敷设在正常环境屋内场所的建筑物顶棚内或暗敷于墙体、混凝土地面、楼边垫层或现浇钢筋混凝土楼边内时，可采用基本型可弯曲金属导管布线。明敷于潮湿场所或直埋地下素土内时，应采用防水型可弯曲金属导管。2.22可弯曲金属导管布线，管内导线的总截面积不宜超过管内截面积的40%。2.23可弯曲金属导管布线，其与热水管、蒸汽管或其他管路同侧敷设时，应符合本规范第7.2.11条的规定。2.24暗敷于现浇
11、钢筋混凝土楼板内的可弯曲金属导管，其表面混凝土覆盖层不应小于15mmo2.25可弯曲金属导管有可能受重物压力或明显机械冲击处，应采取保护措施。2.26可弯曲金属导管布线，导管的金属外壳等非带电金属部分应可靠接地，且不应利用导管金属外壳做接地线。2.27暗敷于地下的可弯曲金属导管的管路不应穿过设备基础。(V)地面内暗装金属槽盒布线2.28正常环境下大空间且隔断变化多、用电设备移动性大或敷有多功能线路的屋内场所，宜采用地面内暗装金属槽盒布线，且应暗敷于现浇混凝土地面、楼板或楼板垫层内。2.29采用地面内暗装金属槽盒布线时，应将同一回路的所有导线敷设在同一槽盒内。2.30采用地面内安装金属槽盒布线时
12、，应将电力线路、非电力线路分槽或增加隔板敷设，两种线路交叉处应设置有屏蔽分线板的分线盒。2.31有配电箱、电话分线箱及接线端子箱等设备引至地面内暗装金属槽盒的线路，宜采用金属管布线方式引入分线盒，或以终端连接器直接引入槽盒。2.32地面内暗装金属槽盒出线口和分线盒不应突出地面，且应做好防水密封处理。(VI)塑料导管和塑料槽盒布线2.33有酸碱腐蚀介质的场所宜采用塑料导管和塑料槽盒布线，但在高温和易受机械损伤的场所不宜采用明敷。2.24布线用塑料导管，应符合现行国家标准电气安装用电缆导管系统第1部分：通用要求GB/T20041.1中非火焰蔓延型塑料导管；布线用塑料槽盒，应符合现行国脚标准电气安装
13、用电缆槽管系统第1部分:通用要求GB/T19215.1中非火焰蔓延型的有关规定。塑料导管暗敷或埋地敷设时，应选用中等机械应力以上的导管，并应采取防止机械损伤的措施。2.35塑料导管和塑料槽盒不宜与热水管、蒸汽管同侧敷设。2.36塑料导管和塑料槽盒布线，应符合本规范第2.14条、第2.15条和第2.16条的有关规定。3钢索布线3.1 钢索布线在对钢索有腐蚀的场所，应采取防腐蚀的措施。3.2 钢索上绝缘导体至地面的距离，应符合本规范第2.1条第2款的规定。3.3 钢索布线应符合下列规定：1屋内的钢索布线，采用绝缘导体明敷时，应采用瓷夹、塑料夹、鼓形绝缘子或针式绝缘子固定；采用护套绝缘导线、电缆、金
14、属导管及金属槽盒或塑料导管及塑料槽盒布线时，可将其直接固定于钢索上；2屋外的钢索布线，采用绝缘导线明敷时，应采用鼓形绝缘子、针式或碟式绝缘子固定;采用电缆、金属导管及金属槽盒布线时,可将其直接固定于钢索上。3.4钢索布线所采用的钢索的截面积,应根据跨距、荷重和机械强度等因素确定,且不宜小于IOnim2.钢索固定件应镀锌或涂防腐漆。钢索除两端拉紧外，跨距大的应在中间增加支持点，其间距不宜大于12m。3.5 在钢索上吊装金属导管或塑料导管布线时，应符合下列规定：1支持点之间及支持点与灯头盒之间的最大间距，应符合表3.5的规定;表3.5支持点之间及支持点与灯头盒之间的最大间距（mm）布线类别支持点之
