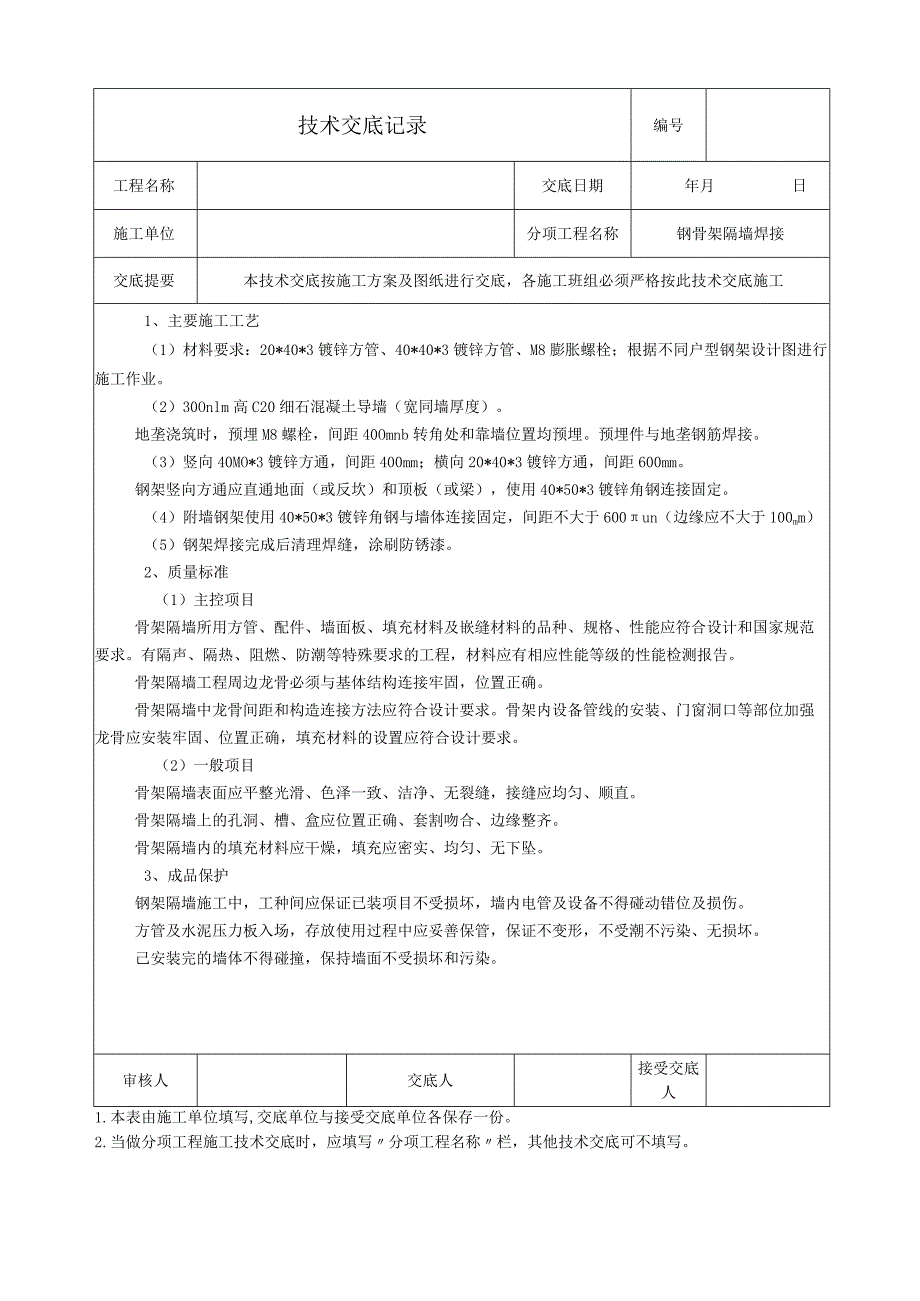

1、技术交底记录编号工程名称交底日期年月日施工单位分项工程名称钢骨架隔墙焊接交底提要本技术交底按施工方案及图纸进行交底,各施工班组必须严格按此技术交底施工1、主要施工工艺(1)材料要求:20*40*3镀锌方管、40*40*3镀锌方管、M8膨胀螺栓;根据不同户型钢架设计图进行施工作业。(2)30Onlm高C20细石混凝土导墙(宽同墙厚度)。地垄浇筑时,预埋M8螺栓,间距40Omnb转角处和靠墙位置均预埋。预埋件与地垄钢筋焊接。(3)竖向40MO*3镀锌方通,间距400mm;横向20*40*3镀锌方通,间距600mm。钢架竖向方通应直通地面(或反坎)和顶板(或梁),使用40*50*3镀锌角钢连接固定。
2、(4)附墙钢架使用40*50*3镀锌角钢与墙体连接固定,间距不大于600un(边缘应不大于100mm)(5)钢架焊接完成后清理焊缝,涂刷防锈漆。2、质量标准(1)主控项目骨架隔墙所用方管、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能应符合设计和国家规范要求。有隔声、隔热、阻燃、防潮等特殊要求的工程,材料应有相应性能等级的性能检测报告。骨架隔墙工程周边龙骨必须与基体结构连接牢固,位置正确。骨架隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、位置正确,填充材料的设置应符合设计要求。(2)一般项目骨架隔墙表面应平整光滑、色泽一致、洁净、无裂缝,接缝应均匀、顺直。骨架隔墙上的孔洞、槽、盒应位置正确、套割吻合、边缘整齐。骨架隔墙内的填充材料应干燥,填充应密实、均匀、无下坠。3、成品保护钢架隔墙施工中,工种间应保证已装项目不受损坏,墙内电管及设备不得碰动错位及损伤。方管及水泥压力板入场,存放使用过程中应妥善保管,保证不变形,不受潮不污染、无损坏。己安装完的墙体不得碰撞,保持墙面不受损坏和污染。审核人交底人接受交底人1.本表由施工单位填写,交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时,应填写分项工程名称栏,其他技术交底可不填写。
