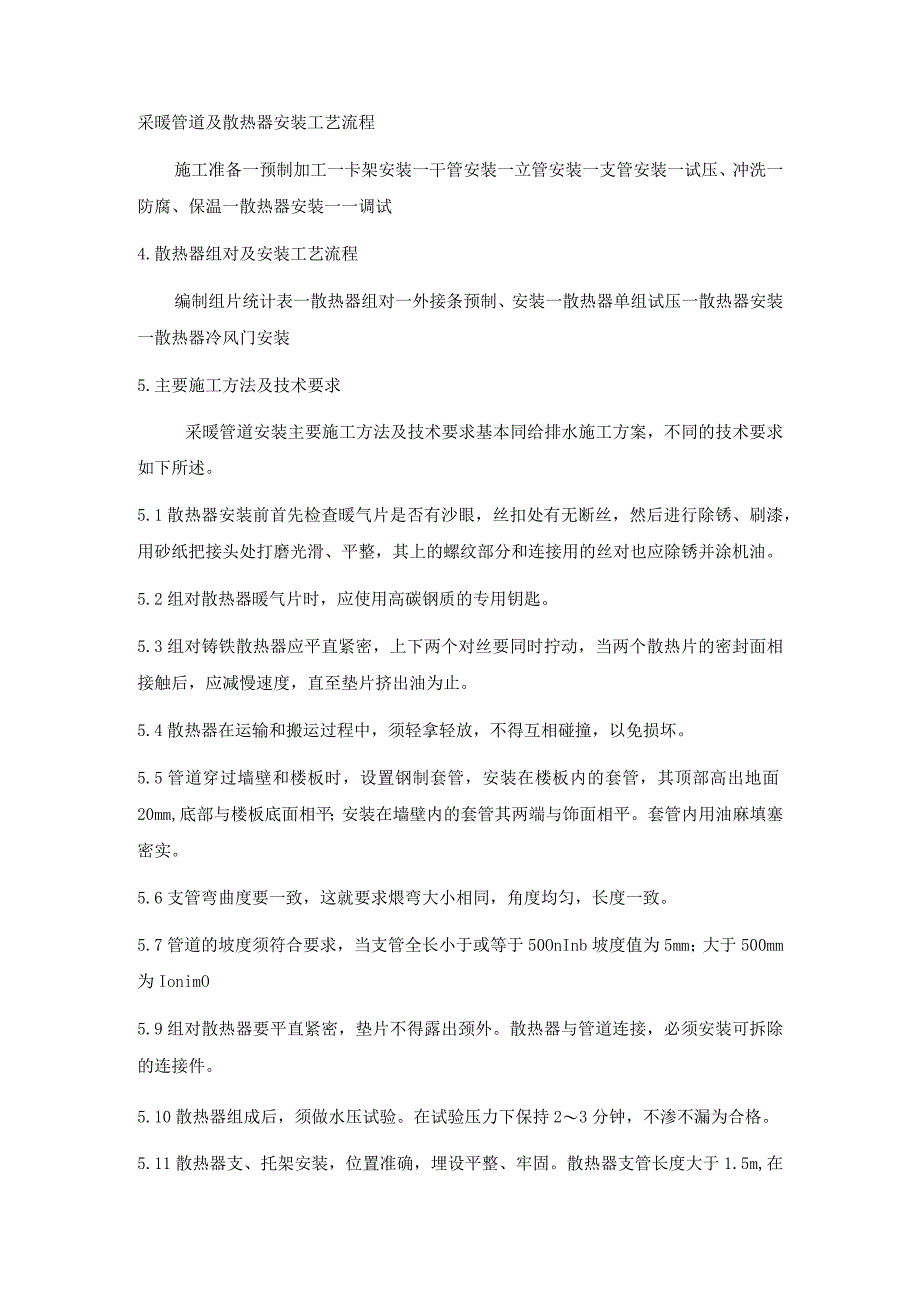

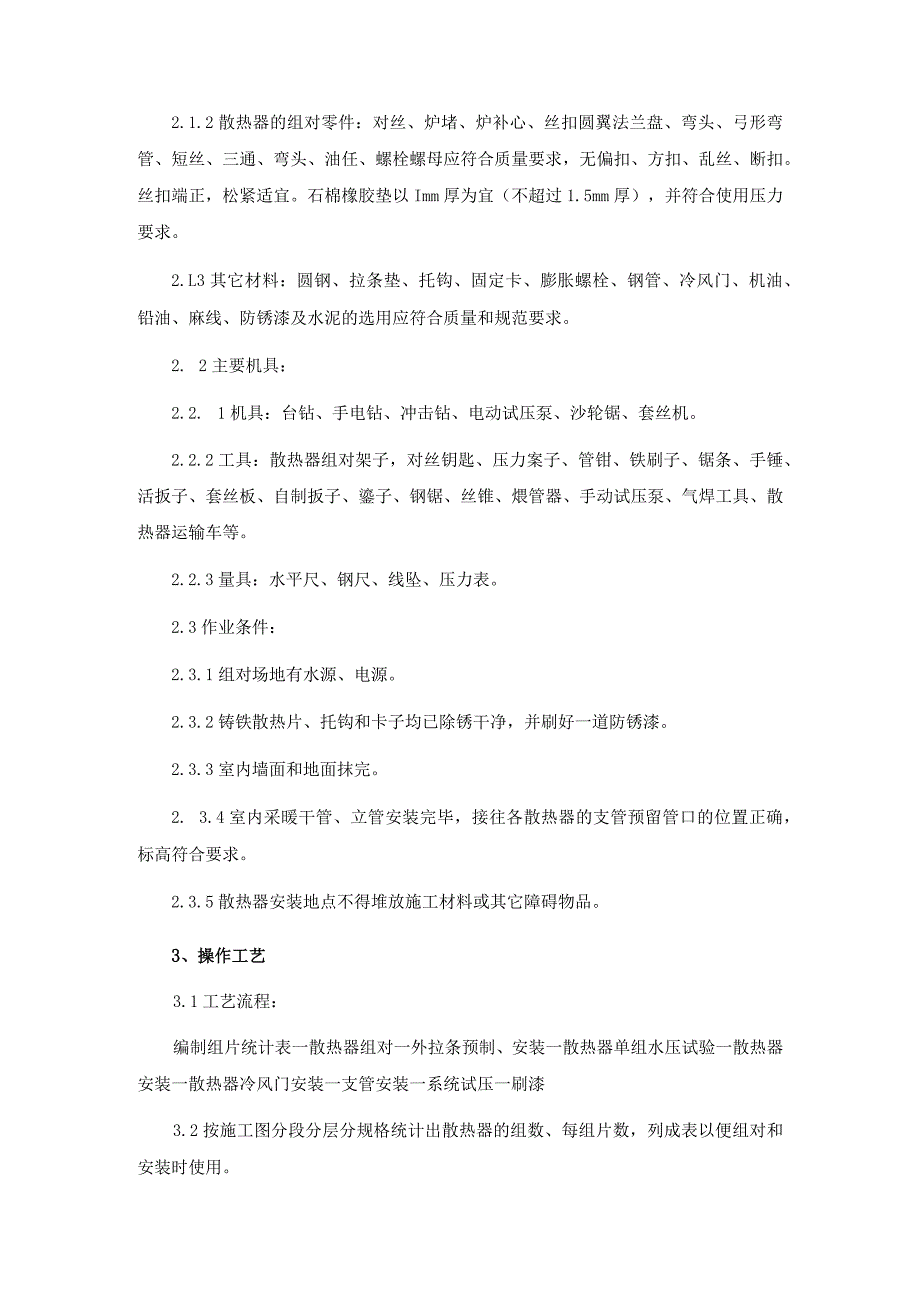

1、采暖管道及散热器安装工艺流程施工准备一预制加工一卡架安装一干管安装一立管安装一支管安装一试压、冲洗一防腐、保温一散热器安装一一调试4.散热器组对及安装工艺流程编制组片统计表一散热器组对一外接条预制、安装一散热器单组试压一散热器安装一散热器冷风门安装5.主要施工方法及技术要求采暖管道安装主要施工方法及技术要求基本同给排水施工方案，不同的技术要求如下所述。5.1散热器安装前首先检查暖气片是否有沙眼，丝扣处有无断丝，然后进行除锈、刷漆，用砂纸把接头处打磨光滑、平整，其上的螺纹部分和连接用的丝对也应除锈并涂机油。5.2组对散热器暖气片时，应使用高碳钢质的专用钥匙。5.3组对铸铁散热器应平直紧密，上下两
2、个对丝要同时拧动，当两个散热片的密封面相接触后，应减慢速度，直至垫片挤出油为止。5.4散热器在运输和搬运过程中，须轻拿轻放，不得互相碰撞，以免损坏。5.5管道穿过墙壁和楼板时，设置钢制套管，安装在楼板内的套管，其顶部高出地面20mm,底部与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。套管内用油麻填塞密实。5.6支管弯曲度要一致，这就要求煨弯大小相同，角度均匀，长度一致。5.7管道的坡度须符合要求，当支管全长小于或等于50OnInb坡度值为5mm；大于500mm为IonimO5.9组对散热器要平直紧密，垫片不得露出颈外。散热器与管道连接，必须安装可拆除的连接件。5.10散热器组成后，须做水

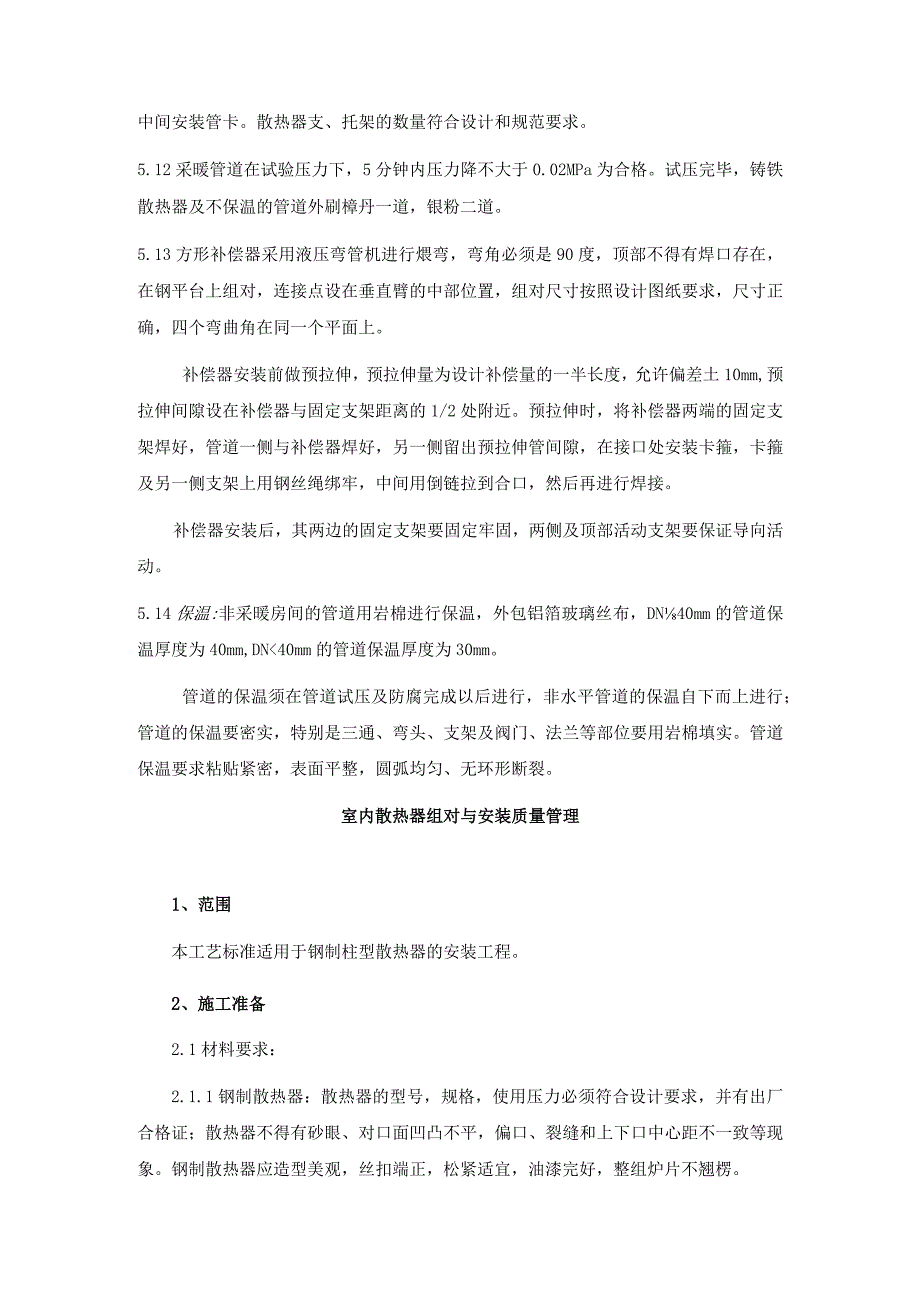

3、压试验。在试验压力下保持23分钟，不渗不漏为合格。5.11散热器支、托架安装，位置准确，埋设平整、牢固。散热器支管长度大于1.5m,在中间安装管卡。散热器支、托架的数量符合设计和规范要求。5.12采暖管道在试验压力下，5分钟内压力降不大于0.02MPa为合格。试压完毕，铸铁散热器及不保温的管道外刷樟丹一道，银粉二道。5.13方形补偿器采用液压弯管机进行煨弯，弯角必须是90度，顶部不得有焊口存在，在钢平台上组对，连接点设在垂直臂的中部位置，组对尺寸按照设计图纸要求，尺寸正确，四个弯曲角在同一个平面上。补偿器安装前做预拉伸，预拉伸量为设计补偿量的一半长度，允许偏差土10mm,预拉伸间隙设在补偿器与
4、固定支架距离的1/2处附近。预拉伸时，将补偿器两端的固定支架焊好，管道一侧与补偿器焊好，另一侧留出预拉伸管间隙，在接口处安装卡箍，卡箍及另一侧支架上用钢丝绳绑牢，中间用倒链拉到合口，然后再进行焊接。补偿器安装后，其两边的固定支架要固定牢固，两侧及顶部活动支架要保证导向活动。5.14保温:非采暖房间的管道用岩棉进行保温，外包铝箔玻璃丝布，DN40mm的管道保温厚度为40mm,DNGZ4-L6/6.8 型 (GZ4-1.6/6.2-85) (GZ4-1.6/7-8)图3.6.2.2.2（a）钢制三柱型散热器（带横水道）；（，）钢制四柱型散热器（无横水道（C）钢制四柱型散热器（带横水道）3.6.2.
5、3用鎏子或冲击钻等在墙上按画出的位置打孔洞。固定卡孔洞的深度不少于80mm,托钩孔洞的深度不少于12Onlnb现浇混凝土墙的深度为100nInI（使用膨胀螺栓应按膨胀螺栓的要求深度）。3.6.2.4用水冲净洞内杂物，填入M20水泥砂浆到洞深的一半时，将固卡、托钩插入洞内，塞紧，用画线尺或07Onlm管放在托钩上，用水平尺找平找正,填满砂浆抹平。3.6.2.5柱型散热器的固定卡及托钩按图3.6.2.5.1加工。托钩及固定卡的数量和位置按图3.6.2.5.2安装（方格代表炉片）。图 3. 6. 2. 5. 1柱型图3.6.2.5.23.6.2.6柱型散热器卡子托钩安装见图3.6.2.6。IT说明：
6、1.MI32型及柱型上部为卡子，下部为托钩。2.散热器离墙净距254Ommo图3.6.2.63.6.2.7用上述同样的方法将各组散热器全部卡子托钩栽好；成排托钩卡子需将两端钩、卡栽好，定点拉线，然后再将中间钩、卡按线依次栽好。3.6.2.8钢制柱形散热器的支托架安装数量应符合表3.6.2.9的要求。支托架安装数量表表3.6.2.9散热器类型每组片数固定卡（个）下托钩（个）合计（个）3-12123钢制柱形散13-15134热器16-2023521片及246以上3.6.3散热器安装:3.6.3.1将钢制柱型散热器的炉堵和炉补心抹油，加石棉橡胶垫后拧紧。3.6.3.2带腿散热器稳装。炉补心正扣一侧朝
7、着立管方向，将固定卡里边螺母上至距离符合要求的位置，套上两块夹板，固定在里柱上，带上外螺母，把散热器推到固定的位置，再把固定卡的两块夹板横过来放平正，用自制管扳子拧紧螺母到一定程度后，将散热器找直、找正，垫牢后上紧螺母。3. 6.3.3将挂装柱型散热器和辐射对流散热器轻轻抬起放在托钩上立直，将固定卡摆正拧紧。4、质量标准主控项目3.1 散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的L5倍，但不小于0.6MPa.检验方法:试验时间为23min,压力不降且不渗不漏。3.2 水泵、水箱、热交换器等辅助设备安装的质量检验与验收应按本规范第4.4节和第13.6节的相关规定执行。一般项目4. 3组对散热器的垫片应符合下列规定：1组对散热器垫片应使用成品，组对后垫片外露不应大于InIn1。2散热器垫片材质当设计无要求时，应采用耐热橡胶。检验方法:观察和尺量检查。4.4散热器支架、托架安装，位置应准确，埋设牢固。散热器支架、托架数量，应符合设计或产品说明书要求。如设计未注时，则应符合表4.5的规定。表4.5散热器支架、托架数量项次散热器型式安装方式每组片数上部托钩或卡架数下部托钩或卡架数合计2柱型柱翼型挂墙381239-1213413-1624617-202572125
