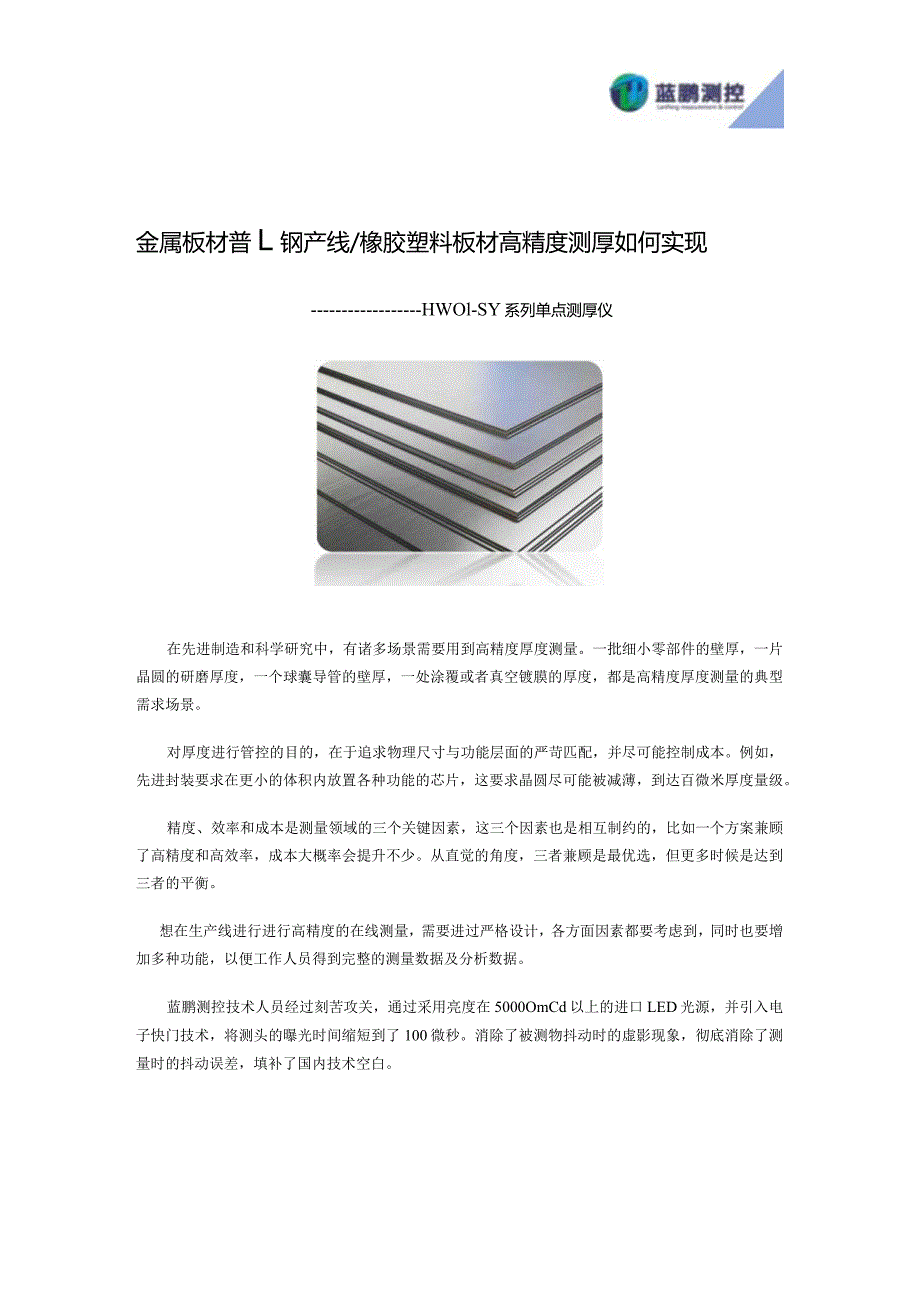

1、金属板材普L钢产线/橡胶塑料板材高精度测厚如何实现HWOl-SY系列单点测厚仪在先进制造和科学研究中，有诸多场景需要用到高精度厚度测量。一批细小零部件的壁厚，一片晶圆的研磨厚度，一个球囊导管的壁厚，一处涂覆或者真空镀膜的厚度，都是高精度厚度测量的典型需求场景。对厚度进行管控的目的，在于追求物理尺寸与功能层面的严苛匹配，并尽可能控制成本。例如，先进封装要求在更小的体积内放置各种功能的芯片，这要求晶圆尽可能被减薄，到达百微米厚度量级。精度、效率和成本是测量领域的三个关键因素，这三个因素也是相互制约的，比如一个方案兼顾了高精度和高效率，成本大概率会提升不少。从直觉的角度，三者兼顾是最优选，但更多时候
2、是达到三者的平衡。想在生产线进行进行高精度的在线测量，需要进过严格设计，各方面因素都要考虑到，同时也要增加多种功能，以便工作人员得到完整的测量数据及分析数据。蓝鹏测控技术人员经过刻苦攻关，通过采用亮度在5000OmCd以上的进口LED光源，并引入电子快门技术，将测头的曝光时间缩短到了100微秒。消除了被测物抖动时的虚影现象，彻底消除了测量时的抖动误差，填补了国内技术空白。激光位移测厚的原理:该系列测厚仪整体采用C型架结构，C型架上安装上下两个对射的激光位移传感器，可测量一个点的厚度尺寸。C型架可固定式安装，随生产线上板材的移动测量板材上一条线的厚度尺寸。C型架下也可以设置导轨和滑块，并利用电机
3、带动C型架往复运动形成单点的扫描式测量。测厚仪配置单片机计算系统，测量时可实时观察厚度数据变化。该系列测厚仪不仅适用于常温物体的测量（上图所示均为常温测量产品），也同样适用于高温的热轧金属板材等的测量。在测量高温轧制板材时，C型架和测量传感器应采取水冷、风冷和保温等防护措施，保证传感器处于正常工作温度范围之内。激光测厚仪的优点在于它是非接触测量，不会因为磨损而损失精度，尤其适用于测量在生产线上运动的物体。基本原理示意图激光位移传感器2/f三s/产品特点:1 .实时厚度测量，测量速度快；2 .外置操作手柄，数据外接屏显示，现场操作更方便；3 .校准功能，测量误差过大时，放入标准量块校准可恢复精度;4 .测量点可随意调整；技术参数:型号测量范围(mm)测量精度(mm)测量频率(Hz)重复精度(mm)使用环境温度()HW01-SY200-200.0310000.01-10-50HW01-SY300-300.0310000.01-10-50HW01-SY500-500.1210000.01-10-50注：其他型号可定制。适用范围适用行业：轧钢、有色金属、橡胶、塑料、木板等关键字：金属板材测厚仪，轧钢产线测厚仪，塑料板材测厚仪，树脂板材测径仪，高精度测厚仪，智能测厚仪，板材测厚仪，全自动测厚仪，在线测厚仪，工业测厚仪，木板测厚仪，
