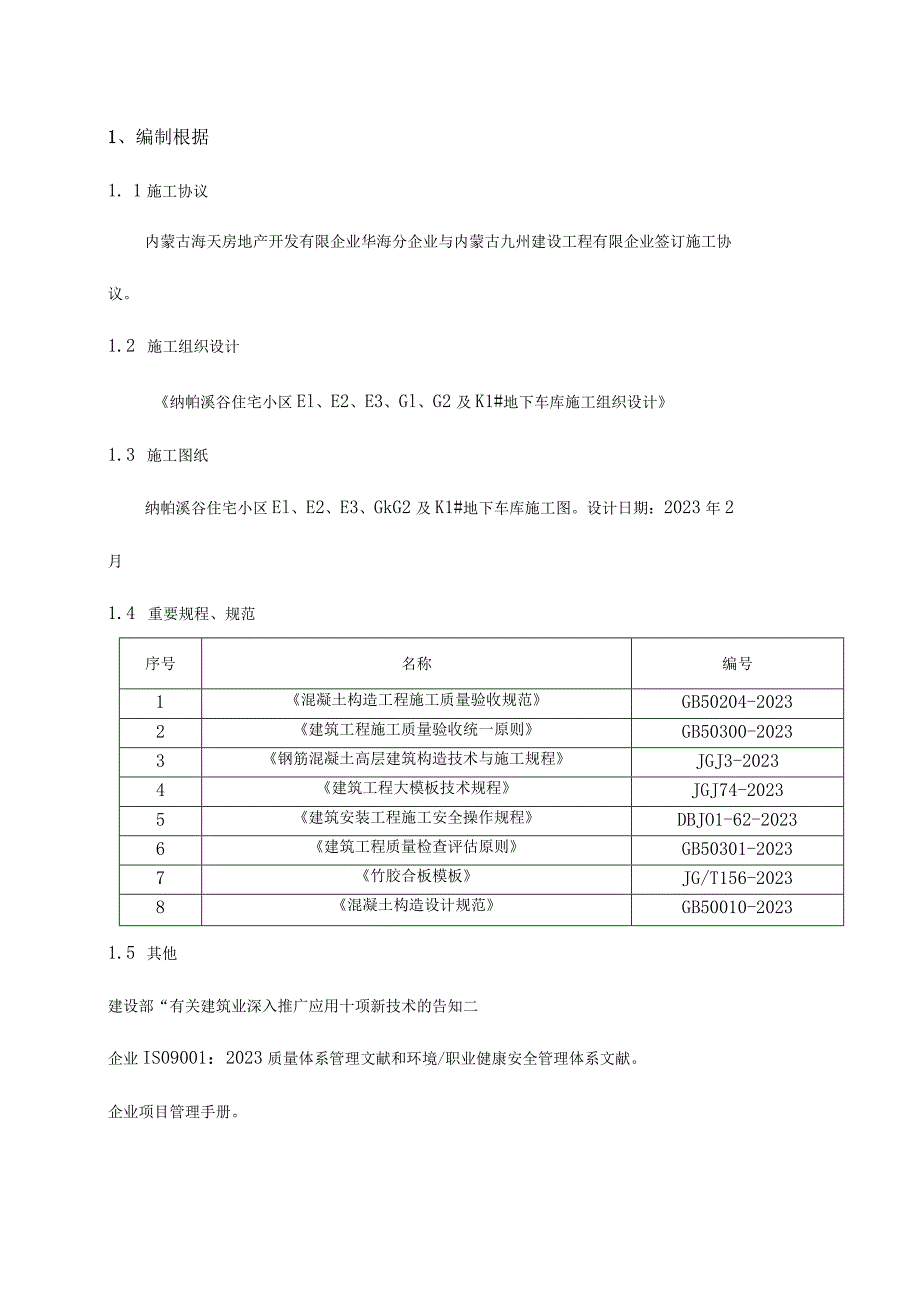

1、1、编制根据1. 1施工协议内蒙古海天房地产开发有限企业华海分企业与内蒙古九州建设工程有限企业签订施工协议。1.2 施工组织设计纳帕溪谷住宅小区El、E2、E3、Gl、G2及K1#地下车库施工组织设计1.3 施工图纸纳帕溪谷住宅小区El、E2、E3、GkG2及K1#地下车库施工图。设计日期：2023年2月1.4 重要规程、规范序号名称编号1混凝土构造工程施工质量验收规范GB50204-20232建筑工程施工质量验收统一原则GB50300-20233钢筋混凝土高层建筑构造技术与施工规程JGJ3-20234建筑工程大模板技术规程JGJ74-20235建筑安装工程施工安全操作规程DBJO1-62-2
2、0236建筑工程质量检查评估原则GB50301-20237竹胶合板模板JG/T156-20238混凝土构造设计规范GB50010-20231.5 其他建设部“有关建筑业深入推广应用十项新技术的告知二企业IS09001：2023质量体系管理文献和环境/职业健康安全管理体系文献。企业项目管理手册。2、工程概况本工程位巴彦淖尔市新区金川大道西，开源路东，河套大街南。本工程由E1#楼E3#楼、Gl#、G2#楼、E1#楼E3#楼和Gl#、G2#楼的地下车库共五栋楼构成，合计建筑面积42784.99m2,各栋建筑面积如下：E1#楼10621.38m2,地下一层，地上IL5层，框架剪力墙构造；E2#楼994
3、9.6611E3#楼9108.811地下一层，地上11.5层，短肢剪力墙构造；G1#楼、G2#楼合计4999.6311地下一层，地上3层，局部4层，框架构造；EE3、GKG2地下车库合计8105.52而,框架构造。E1#楼0.000相称于绝对标高1040.05m,Gl#G2#楼0.000相称于绝对标高1040.30m,其他楼号0.000相称于绝对标高1040.55m。抗震设防烈度为7度，剪力墙抗震等级二级，耐火等级为二级。剪力墙厚：300mm、250mm200mm0楼板厚度：300mm200mm180mm160mm150mm140mm130mm120mm、110mm100mnio2. 2现场概
4、况本工程东侧为金川大道景观水系，北侧为规划中河套大街，西侧为本小区第二施工项目部，南侧为规划支路，现场东侧、南侧无施工场地，仅在北侧及西侧靠北有部分施工场地，南侧E1#楼及Gl、G2地下室车库施工过程中所有材料均存在二次倒运工作，给施工带来了相称大的困难，同步在文明施工、环境保护、周围扰民控制、现场及周围安全、以及组织交通运送和材料设备进出场、材料堆放等方面的规定十分严格，本工程E2、E3#楼为现浇混凝土剪力墙构造，E1#楼为现浇钢筋混凝土框架剪力墙构造，其他栋号为框架构造。地下室墙体、顶板按后浇带位置分十二个施工段流水施工。地上构造El、E2、E3#楼按后浇带每栋分二个施工段流水施工，GkG
5、2#按一种施工段组织施工。施工段划分示意图参见附图。2.3工程难点：本工程充足考虑运用现场既有场地，应控制现场的堆放材料不合适过多，应根据工程施工进度计划,合理地分批进场。工程的紧迫性规定该工程工期目的为:构造工期在2023年5月15日此前封顶，工程总工期在2023年8月10日此前竣工。整个工程工期紧、任务重，怎样通过人、财、物力的投入和有力的保证措施,进行科学的筹划、组织、管理，高效的协调和实行、有效的控制，通过计划管理，使工程按照业主时规定完毕是本工程十分重要时内容。外墙模板0支撑本工程外架采用的是双排落地式脚手架，外墙模板B外支撑不能固定在脚手架上，因此外墙模板的垂直度和定位尺寸仅靠外墙
6、模板的内支撑和钢丝绳来拉结。阳台及外挑板、梁的支设本工程阳台、空调板及外挑板、梁较多，且均和构造一起浇筑成型，对于墙模和水平模板的支设导致了一定的困难。2.2.4El#、GkG2#楼无施工场地本工程东侧为金川大道景观水系，西侧为本小区第二施工项目部，南侧为规划支路，现场东侧、南侧无施工场地，仅在北侧及西侧靠北有部分施工场地，南侧E1#楼及Gl、G2地下室车库在基础及主体施工过程中所有材料均存在二次倒运工作，给施工带来了相称大的困难。3、施工准备3. 1技术准备：3. 1.1审图：施工前认真查阅图纸（包括与建筑图对应状况）、洽商、方案、有关安全质量规范，找出模板工程中施工难点（如梁墙交接节点、墙
7、边洞口等）、安全质量施工注意要点等，做到施工中重点突出。3.1.2班组在进行作业之前，必须进行书面的技术交底，交底要有针对性和可操作性。交底次数每月至少一次。3.2生产准备:3. 2.1机具准备:序号名称数量1空压机32圆盘踞33手踞64成套木工设备25手钻53.2.2材料准备:序号名称数量进场日期备注150X100木方350m32023.7.20可分批进场315mm厚竹胶板12023m22023.7.20可分批进场4钢管600T2023.7.10可分批进场3. 2.3作业条件准备：.1模板的拼装必须严格按照各类型模板的设计图拼装，并严格控制预拼装的质量符合规定。2模板安装前，要做好模板的定位
8、基准工作。首先按测量放线图引测控制轴线，并据此引出所有的柱、墙轴线，并根据轴线和施工图，用墨线弹出模板的边线和内、外侧控制线，以便于模板的安装和校正。.3做好标高测量工作：用水准仪将楼层+50CnI标高控制线引测到模板安装位置，以便于进行模板施工的标高控制。.4做好报验工作：竖向钢筋绑扎完毕，水电预埋、箱盒、预埋件、门窗洞口预埋完毕，检查保护层厚度与否满足规定，办完隐蔽工程验罢手续。.5在进行底板或楼板混凝土浇筑时，应预埋钢环，以便进行竖向构造模板日勺支设。.6进行找平工作：竖向构造模板承垫部位应预先找平，以保证模板的位置对的。为防止模板底部漏浆，可沿模板边线用1：3水泥砂浆找平，但找平层不能
9、伸入构件截面内。.7设置模板定位基准线：墙体底部可运用已经施工完毕的导墙；墙体上部可根据构件截面尺寸，间距800mm.梅花型放置成品水泥顶撑作为定位筋。基础墙体止水螺栓和内墙穿墙螺杆采用中14钢筋。.8安装墙体、梁模板前，应把模板面清理洁净，刷好隔离剂（不充许在模板就位后刷隔离剂,防止污染钢筋）。.9墙封模前，墙根部表面混凝土要剔凿，露出石子，将表面浮浆、锯末等垃圾及时清走。4、重要施工措施4. 1施工安排4. 1.1地下室施工安排地下室施工按照后浇带进行分段施工。每个施工段底板一次浇筑不留施工缝；外墙及消防水池墙体水平施工缝留设在底板以上300mm处；内墙及内部框架柱水平施工缝留设于底板上皮
10、；300mm以上部分外墙及消防水池墙体、内墙、内部框架柱及地下室顶板按施工段一次浇筑，不留施工缝。4. 1.2上部主体施工安排墙体、框架柱：El、E2、E3#楼墙体按后浇带进行划分，不留竖向施工缝，墙体、框架柱水平施工缝留设在楼面上皮。顶板：按后浇带划分施工段，不留施工缝。4.2 模板的配制：序号名称数量进场日期备注150X100木方350m2023.7.20按三层配制215mm厚竹胶板12023m22023.7.20按三层配制3钢管600T2023.7.10三层一种架构4.3 模板的设计：4. 3.1统一规定4.3. 1.1模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时
11、，要控制好相邻板面之间拼缝，以防漏浆。4.3.1.2模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（2L2MPa）,即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500控制线，以便于墙模板0安装和校正。首先根据楼面轴线测量孔引测建筑物主轴线B控制线，并以该控制线为起点，引出每道墙轴线，根据轴线与施工图用墨线弹出模板日勺内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。另首先将楼层50OmIn控制标高线抄测至楼面外露竖向钢筋上。以便于梁、板模板底标高的控制。4.3.1.3模板的支设模板支设前用空压机将楼面清理洁净。不得有积水、杂物
12、，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。4.3.2地下室底板模板4.3.2.1施工缝地下室底板按后浇带划分施工流水段，每个流水段单独施工不留施工缝。根据设计规定,地下室外墙水平施工缝留设在筏板以上300mm处，施工缝处加设300*3钢板止水带，300mm高墙体与地下室底板同步浇筑。地下室内墙施工缝留设在底板上皮。见下图:) .1 漂施林3m回生.室内外墙内墙水平施工经枸造外墙水平施工嶷槌水池火墙水平施工鼬造4.3.2.2砖模底板四面采用砖模，在底板垫层上砌筑。底板防水卷材贴好后，卷到砖模上，翻到外面,在砖模上口增长3皮砖压住卷材。砖模采用MUlO机制砖砌筑，砂浆采用M
13、lO水泥砂浆。内侧面用1:2.5水泥砂浆抹平。砖模厚度365mm。4.3.2.3地下室吊模底板以上300mm外墙与底板同步浇筑，采用竹胶合板吊模，模板下面采用“L”形钢筋焊接在底板上层附加筋上，以固定模板位置，防止模板跑位。电梯井坑、集水坑等用竹胶合板和木方制作成筒模，钢筋绑扎完毕后，用塔吊将筒模吊到安装部位安装，在混凝土浇筑前压上配重，防止上浮。4.3.3地下室竖向模板4.3.3.1地下室墙体模板地下室墙体与顶板混凝土同步浇筑，水平施工缝留在顶板上皮。竖向施工缝按施工段划分留设在后浇带位置。采用15mm厚竹胶合板、50X100、IOoX100木方、48X3.5钢管配套穿墙螺栓（14）使用。木
14、模板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用50X100木方150,水平采用48钢管450（起步20Omnb以上45Omm）,外加248钢管450竖向背楞间距450mm。加固通过背楞上打孔拉结穿墙螺栓450,用钢管+U托上中下三道进行加固以保证其稳定，外墙外侧模支顶在坑壁（支顶处加木方垫木）。地下室外墙和消防水池墙体用中14对拉螺栓带止水片，端头带小木块限位片，以防地下水沿对拉螺栓渗透墙内（见下图）。对拉螺栓水平间距同双钢管竖楞，竖向间距同48钢管水平背楞间距，最下面四道对拉螺栓两侧加双螺母。内墙采用14一般可回收穿墙螺栓。支模后，规定木工班组和工长及质
15、检员认真检查支模质量状况，填写好模板分项工程质量检查批登记表，明确责任。止水螺杆大样图4.3.3.2地下室独立柱模板采用15mm厚胶合板模板在木工车间制作施工现场组拼，背楞采用50X100方木，加固采用48X3.5钢管间隔300400mm一道加固，四面加钢管抛撑。边长不不大于700mm的柱用两排可回收的614一般穿墙螺栓加固。独立柱支模见图4-5。4815Mff 48X3.湖詈笈立柱模板（B）700m狼k任模板-(B)7OO级=双缪缎=么三番番s=s图45独立柱模板柱边角处采用木板条找补海棉条封堵，保证楞角方直、美观。斜向支撑，起步为150mm,每隔150Onlm一道，采用双向钢管对称斜向加固（尽量取45）,柱与柱之间采用拉通线检查验收。柱模木楞盖住板缝，以减少漏浆。
