资源描述

《钢梁加固专项施工设计方案和对策1.docx》由会员分享,可在线阅读,更多相关《钢梁加固专项施工设计方案和对策1.docx(8页珍藏版)》请在第壹文秘上搜索。

1、A栋B3层楼板1516TUA栋B3层楼板1516TUB栋F5层楼板2829X ZC#栋四层楼板2728STB栋Bl层楼板2930Y Z A 栋 B2 层 U1718 A 栋 B2 层 W/17-18对进展反上梁加固,一、结合现场实际情况,实行对以下部位进展加固:120055020012006002003000700300此处为梁加大1000600300将洞口上部以井字型焊接钢梁,将钢梁的两端每根端头用规格为M18(3)300高强化学锚栓植入剪力墙内或构造梁,每根钢梁的两边(工字钢中心约5cm处)打孔,各边以间距30Cm分别植入离强化学锚栓植入板体下部的3/4处,以完全拉紧板与钢梁,使之完全溶为

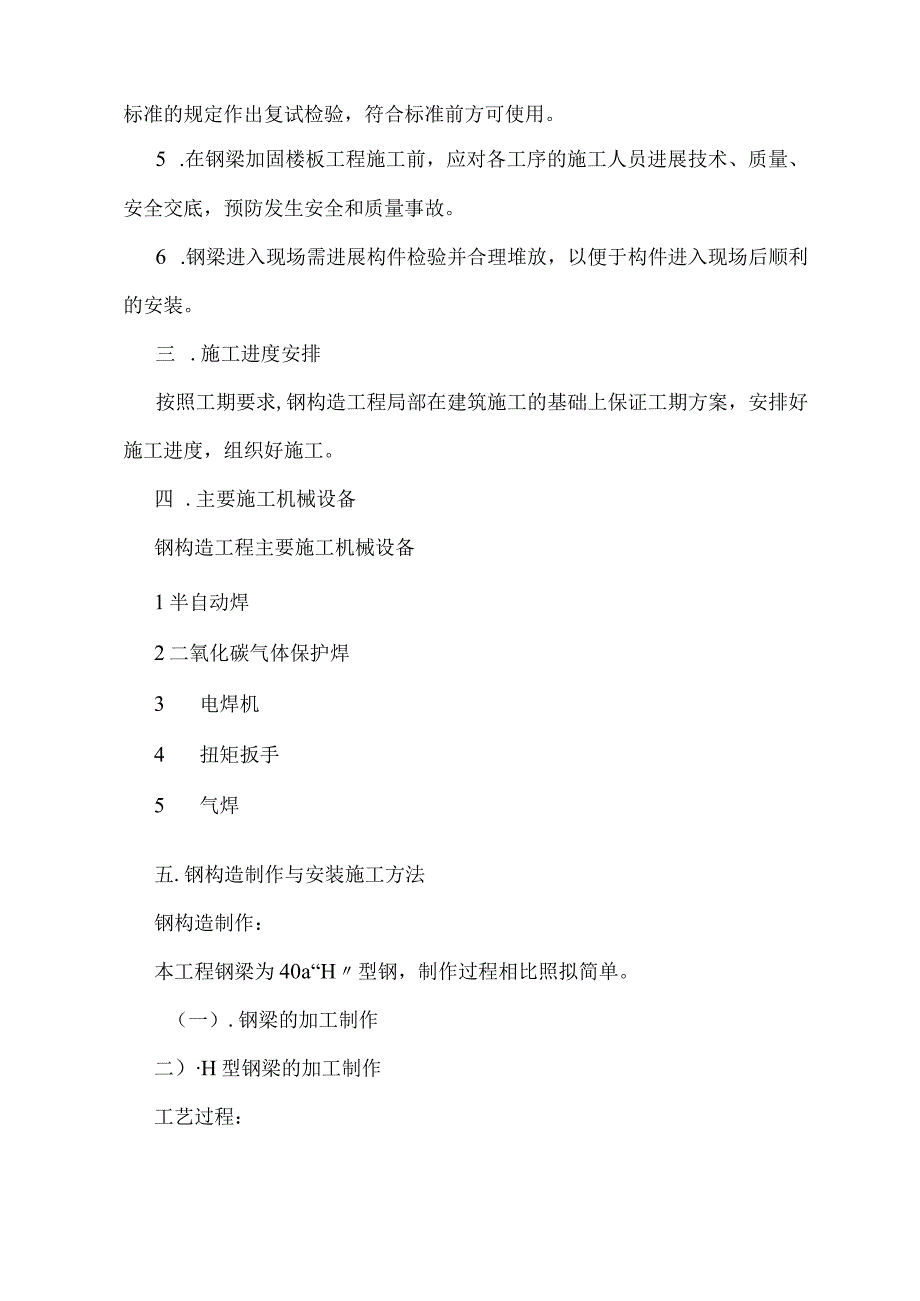

2、一体。一样的洞口以一样的方法加固。采用粘钢板加固,具体施工方法按施工图纸与设计要求施工。二.施工准备1 .组织有关工程管理和技术人员对设计图纸进展会审。对图纸不明确及施工中有困难的地方,要与单位作好变更鉴证手续。2 .根据施工图纸结合本单位的设备和技术条件,制定出施工方案,并提出材料方案。3 .对钢梁加固楼板工程所使用的机械和检测设备的性能进展检验,保证施工过程中各种设备的工作状态良好,使用功能齐全。4 .钢梁加固楼板工程所使用的材料除应有质量证明书外,还应根据现行国家标准的规定作出复试检验,符合标准前方可使用。5 .在钢梁加固楼板工程施工前,应对各工序的施工人员进展技术、质量、安全交底,预防

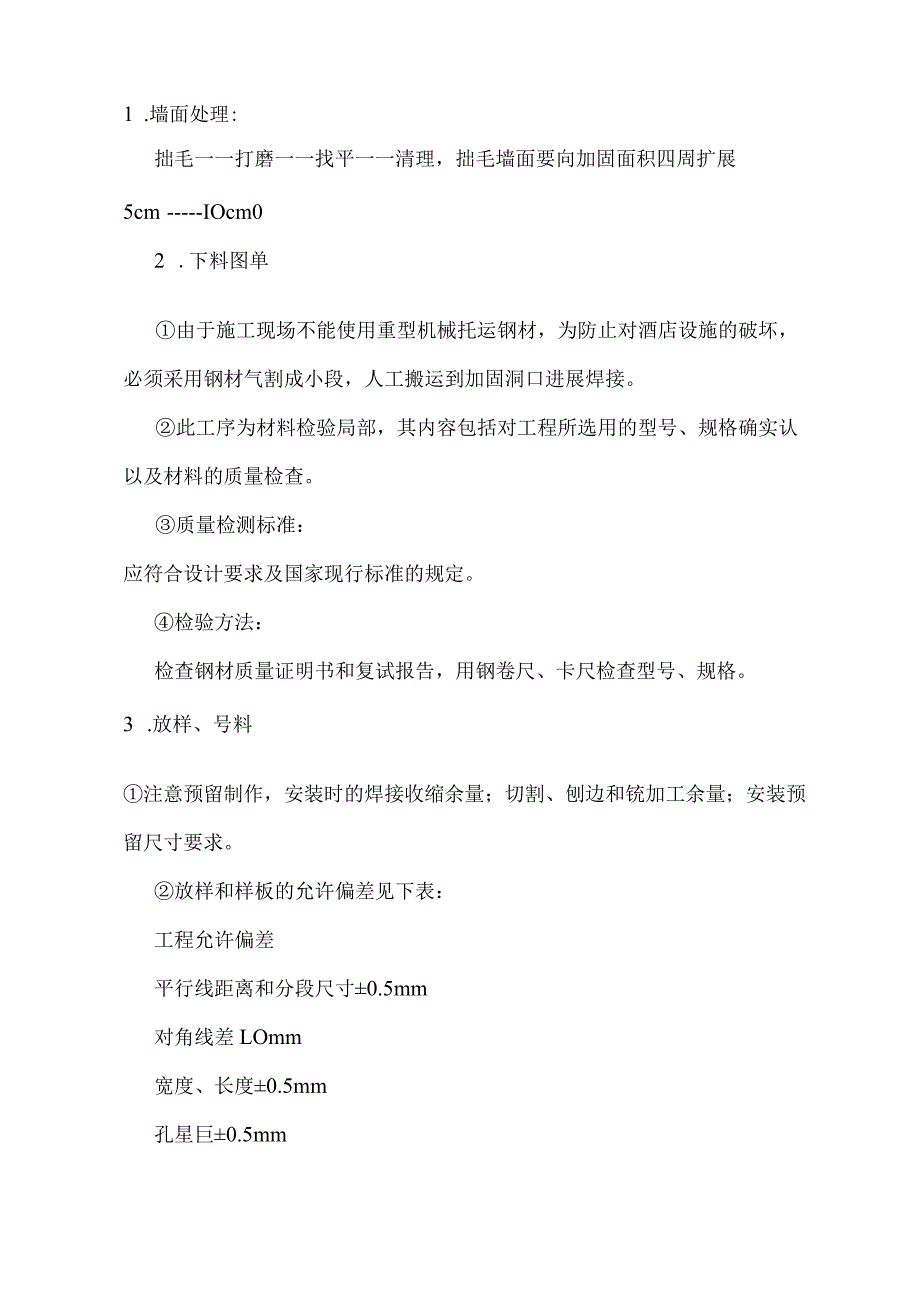

3、发生安全和质量事故。6 .钢梁进入现场需进展构件检验并合理堆放,以便于构件进入现场后顺利的安装。三 .施工进度安排按照工期要求,钢构造工程局部在建筑施工的基础上保证工期方案,安排好施工进度,组织好施工。四 .主要施工机械设备钢构造工程主要施工机械设备1半自动焊2二氧化碳气体保护焊3 电焊机4 扭矩扳手5 气焊五.钢构造制作与安装施工方法钢构造制作:本工程钢梁为40a“H型钢,制作过程相比照拟简单。(一).钢梁的加工制作二)H型钢梁的加工制作工艺过程:1 .墙面处理:拙毛一一打磨一一找平一一清理,拙毛墙面要向加固面积四周扩展5cmIOcm02 .下料图单由于施工现场不能使用重型机械托运钢材,为防

4、止对酒店设施的破坏,必须采用钢材气割成小段,人工搬运到加固洞口进展焊接。此工序为材料检验局部,其内容包括对工程所选用的型号、规格确实认以及材料的质量检查。质量检测标准:应符合设计要求及国家现行标准的规定。检验方法:检查钢材质量证明书和复试报告,用钢卷尺、卡尺检查型号、规格。3 .放样、号料注意预留制作,安装时的焊接收缩余量;切割、刨边和铳加工余量;安装预留尺寸要求。放样和样板的允许偏差见下表:工程允许偏差平行线距离和分段尺寸0.5mm对角线差LOmm宽度、长度0.5mm孔星巨0.5mm加工样板角度20号料的允许偏差见下表:工程允许偏差外形尺寸1.0孔距土0.5质量检验方法:用钢尺检测。4 .下

5、料:钢板下料采用半自动切割机的方法。质量检验标准:切割的允许偏差值(mm)工程允许偏差零件宽度、长度3.0边缘缺棱1.0型钢端部垂直度2.05成型接触毛面应无毛刺、污物和杂物,以保证构件的组装严密结合,符合质量标准。组立时应有适量的工具和设备,如直角钢尺,以保证有足够的精度。6 .焊接:焊接工艺:钢梁采用CO2气体保护焊机进展焊接;钢梁连接板加肋板采用手工焊接。焊接应满足以下两点:(1)焊接后边缘30-50mm范围内的铁锈、毛刺污垢等必须去除干净,以减少产生焊接气孔等缺陷的因素。(2)焊接事型钢梁焊接两端坡口形式一样,长度应符合标准的规定;使用手工电弧应满足以下规定:使用状态良好、功能齐全的电

6、焊机,选用的焊条需用烘干箱进展烘干。7 .制孔采用设备:磁力钻质量检验标准:螺栓孔及孔距允许偏差符合?钢构造施工及验收标准?的有关规定,详见下表:螺栓孔允许偏差表(mm)工程允许偏差直径+1.0周度2.0垂直度0.3t且不大于2.0工程允许偏差500501-12001200-30003000同一组内任意孔间距离土1.01.5相邻两组的端孔的距离1.5202.53.0质量检验方法:用直尺、钢尺、卡尺和目测检查。8 .端头切割焊接型钢柱梁矫正完成,其端部应进展平头切割,所用设备为端头铳床,端部铳平的允许误差见下表:工程允许偏差两端铳平时构件长度2.0两端铳平时零件长度0.5铳平面的平面度0.39

7、.除锈除锈采用专用除锈设备,进展抛射除锈可以提高钢材的疲劳强度和抗腐能力。对钢材外表硬度也有不同程度的提高,有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求,施工环境相对湿度不应大于85%o经除锈后的钢材外表,用毛刷等工具清扫干净,才能进展下道工序,除锈合格后的钢材外表,如在涂底漆前已返锈,需重新除锈。10 .油漆钢材除锈经检查合格后,在外表涂完第一道底漆,一般在除锈完成后,存放在厂房内,可在24小时内涂完底漆。存放在厂房外,那么应在当班漆完底漆。油漆应按设计要求配套使用,第一遍底漆枯燥后,再进展中间漆和面漆的涂刷,保证涂层厚变到达设计要求。油漆在涂刷过程中应均

8、匀,不流坠。11 .验收钢构件出厂前,应提交以下资料:(1)钢材、连接材料和涂料的质量证明书或试验报告。现场安装局部(一)钢构造安装1 .施工方法:本工程钢梁安装,由于酒店装修完整,现场场地狭窄,对加固材料不能使用重型机械,以防对酒店设施的损坏。2 .安装前准备工作 .化学锚栓的施工:复核定位轴线,埋设化学锚栓, .编制安装方案和构件供应方案,组织好施工。 .检查钢梁:钢梁质量证明文件,安装前按图纸查点复核构件,将构件依照安装顺序运到安装范围内,在不影响安装的条件下,尽量把构件放在安装位置下边,以保证安装的便利。3 .安装校正.钢梁校正:钢梁轴线和垂直度的测量校正。校正后立即进展固定。4 .化

9、学螺栓施工 .化学螺栓在施工前必须有材质证明书(质量保证书)必须在使用前做复试。 .化学螺栓设专人管理妥善保管,不得乱扔乱放,在安装过程中,不得碰伤螺栓及污染脏物,以防扭距系数发生变化。 .化学螺栓要防潮、防腐蚀。六、安全施工措施1 .施工现场设安全工长进展现场安全措施的落实与管理,对现场施工人员、现场机械设备及现场用电进展统一管理。要求参加施工的特工作业人员必须是经过培训。施工前对所有施工人员进展安全技术交底。进入施工现场的人员必须戴安全帽。2 .作业前应对使用的工具、机具、设备进展检查,安全装置齐全有效。3 .操作面应有可靠的架台,护身,经检查无误,进展操作。构件绑扎方法正确,作业使用的工

10、具,材料应放在安全地方,制止随便放置。4 .施工现场电器操作必须由专业人员进展。5 .安全设施有专人按规定统一设置,其他人不得随意拆动。因工作需要须拆动时,要经过有关人员允许,事后要及时恢复,安全员要认真检查。6 .搞好安全用电,所有用电设备的撤除及现场照明均由专业电工担任,使用的电开工具,必须安装漏电保护器。7 .切实搞好防火,各项操作均应按规定正确使用。8 .定期进展安全检查,预防和控制事故的不安全因素。七.现场文明施工措施:文明施工不扰民,严格控制施工噪音.在现场内外做到不违章占道,不违章搭设、堆物,不造成火灾,交通事故隐患,不违章损坏公共设施,不污染环境,和有关部门、卫生监视部门做好配合。上海龙固加固2015年8月27日
