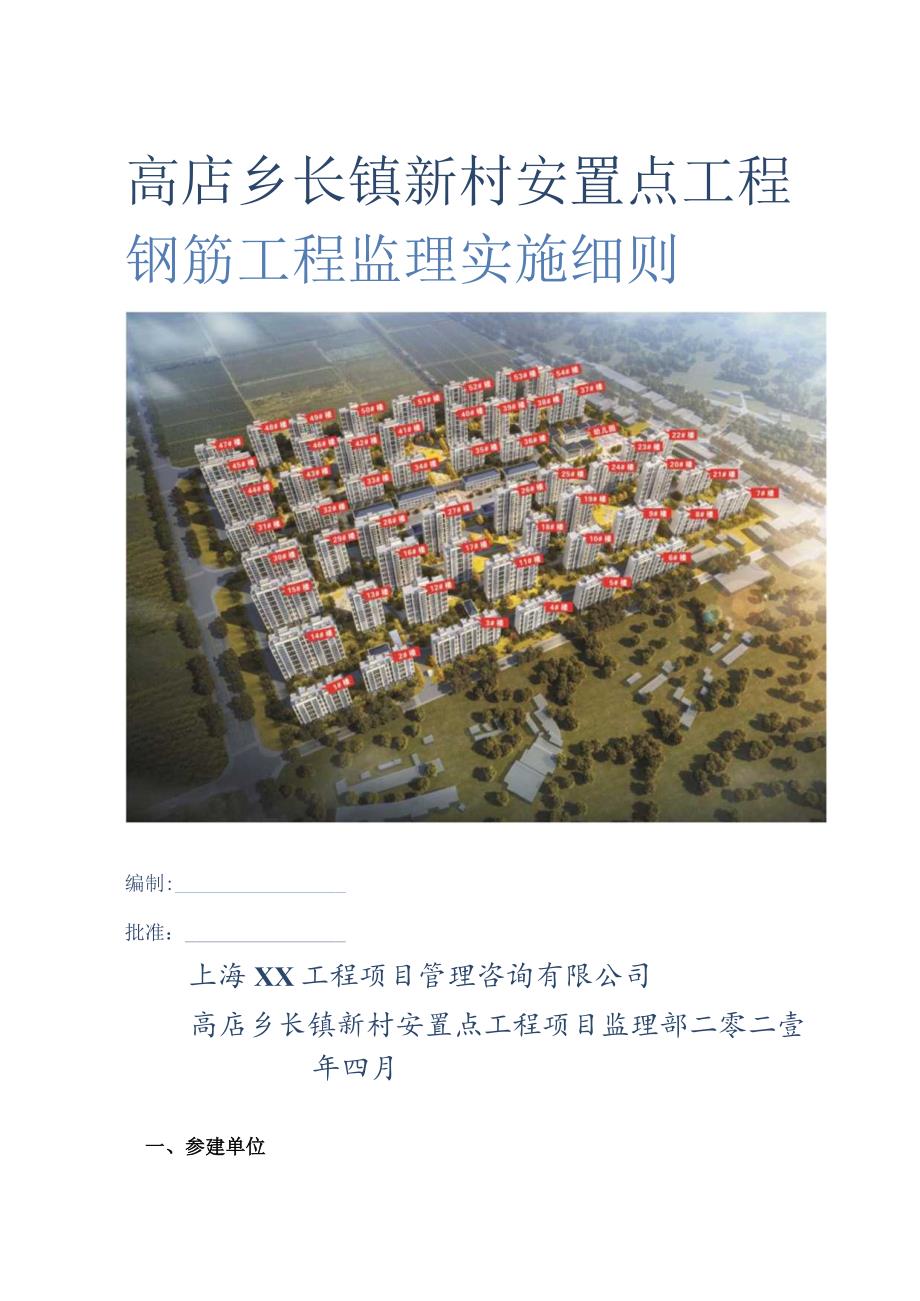

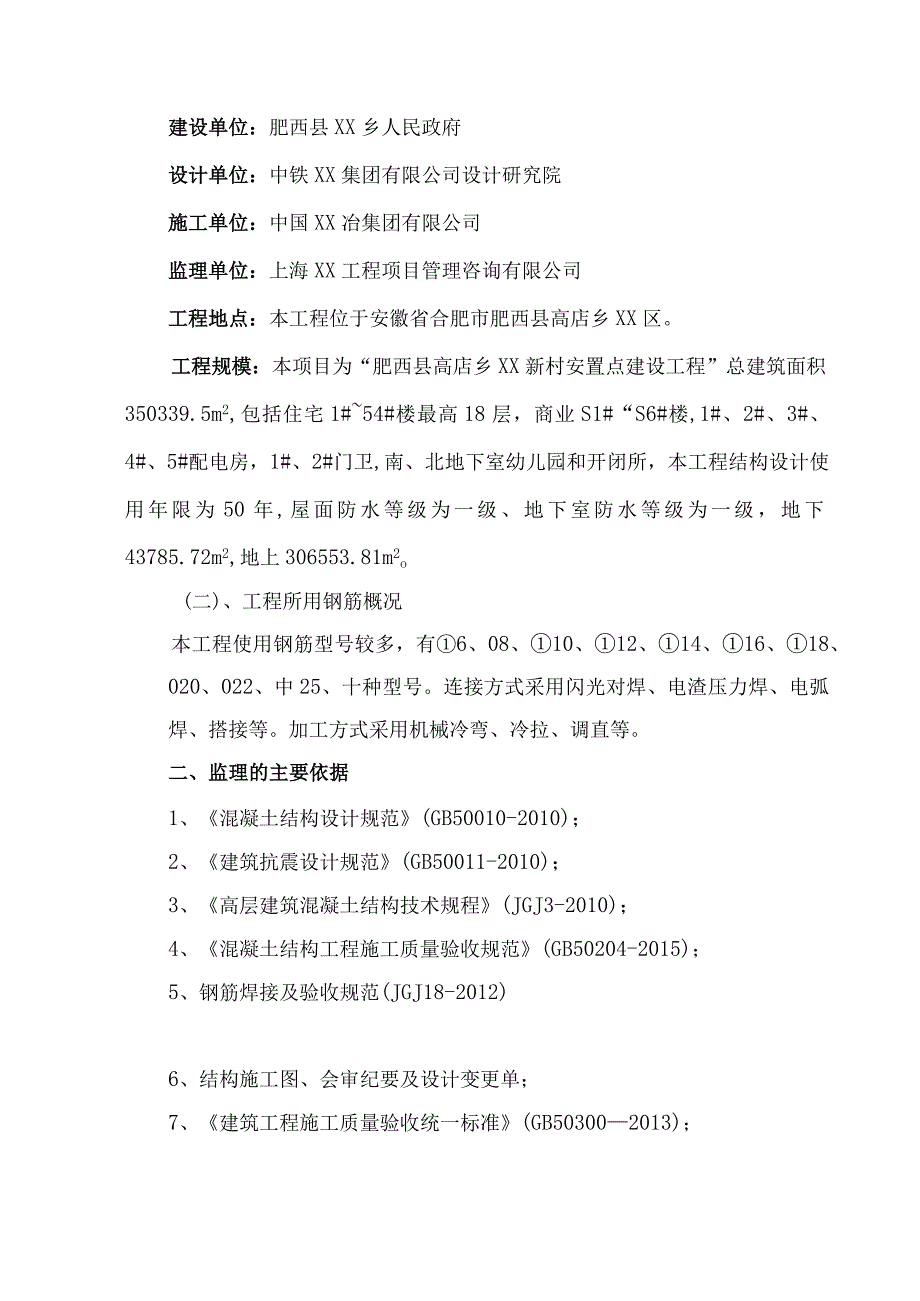

1、高店乡长镇新村安置点工程钢筋工程监理实施细则编制:批准：上海XX工程项目管理咨询有限公司高店乡长镇新村安置点工程项目监理部二零二壹年四月一、参建单位建设单位：肥西县XX乡人民政府设计单位：中铁XX集团有限公司设计研究院施工单位：中国XX冶集团有限公司监理单位：上海XX工程项目管理咨询有限公司工程地点：本工程位于安徽省合肥市肥西县高店乡XX区。工程规模：本项目为“肥西县高店乡XX新村安置点建设工程”总建筑面积350339.5m2,包括住宅1#54#楼最高18层，商业S1#“S6#楼,1#、2#、3#、4#、5#配电房，1#、2#门卫,南、北地下室幼儿园和开闭所，本工程结构设计使用年限为50年,屋
2、面防水等级为一级、地下室防水等级为一级，地下43785.72m2,地上306553.81m2o(二)、工程所用钢筋概况本工程使用钢筋型号较多，有6、08、10、12、14、16、18、020、022、中25、十种型号。连接方式采用闪光对焊、电渣压力焊、电弧焊、搭接等。加工方式采用机械冷弯、冷拉、调直等。二、监理的主要依据1、混凝土结构设计规范(GB50010-2010)；2、建筑抗震设计规范(GB50011-2010)；3、高层建筑混凝土结构技术规程(JGJ3-2010)；4、混凝土结构工程施工质量验收规范(GB50204-2015)；5、钢筋焊接及验收规范(JGJ18-2012)6、结构施工

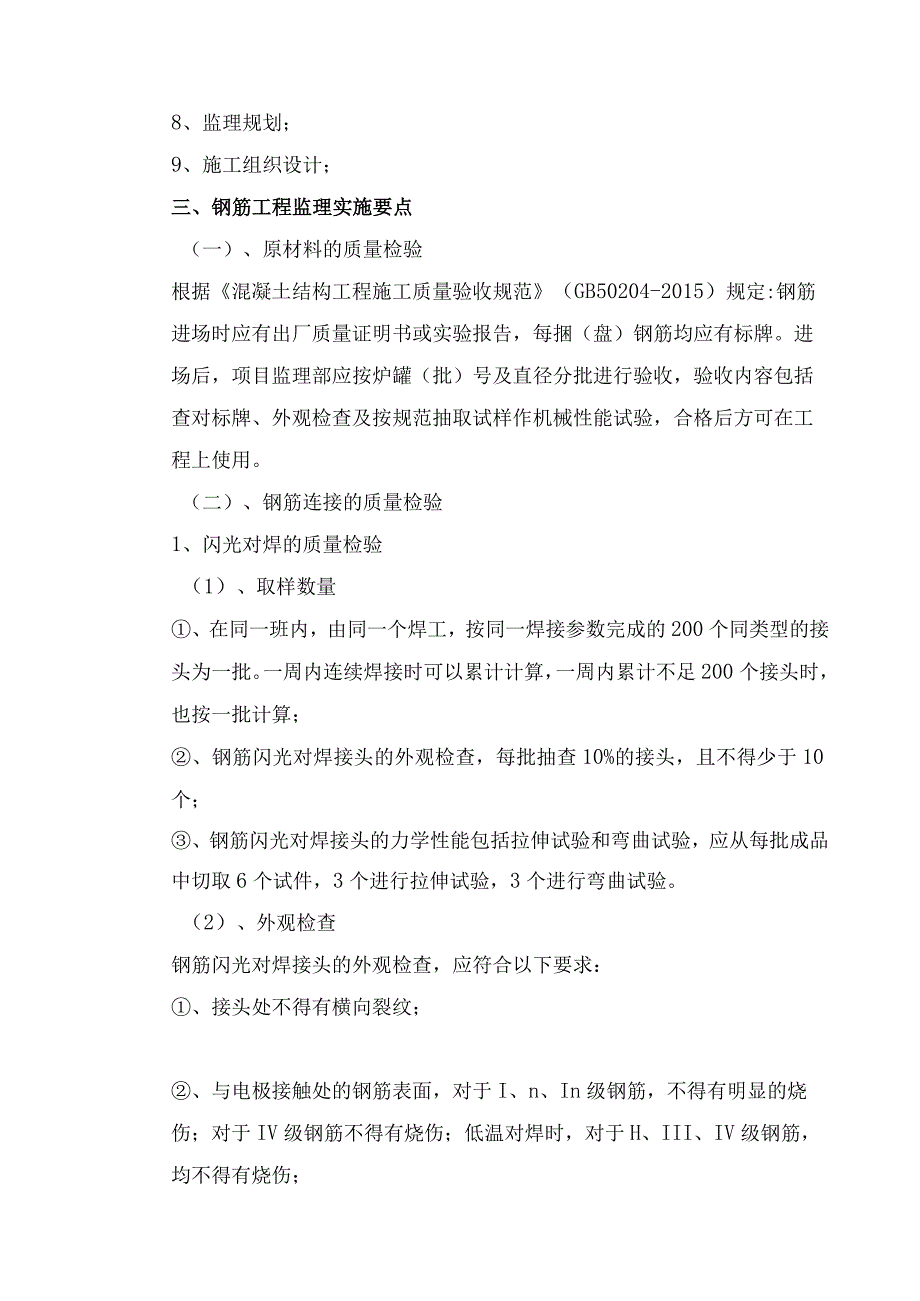

3、图、会审纪要及设计变更单；7、建筑工程施工质量验收统一标准(GB503002013)；8、监理规划；9、施工组织设计；三、钢筋工程监理实施要点（一）、原材料的质量检验根据混凝土结构工程施工质量验收规范（GB50204-2015）规定:钢筋进场时应有出厂质量证明书或实验报告，每捆（盘）钢筋均应有标牌。进场后，项目监理部应按炉罐（批）号及直径分批进行验收，验收内容包括查对标牌、外观检查及按规范抽取试样作机械性能试验，合格后方可在工程上使用。（二）、钢筋连接的质量检验1、闪光对焊的质量检验（1）、取样数量、在同一班内，由同一个焊工，按同一焊接参数完成的200个同类型的接头为一批。一周内连续焊接时可以
4、累计计算，一周内累计不足200个接头时，也按一批计算；、钢筋闪光对焊接头的外观检查，每批抽查10%的接头，且不得少于10个；、钢筋闪光对焊接头的力学性能包括拉伸试验和弯曲试验，应从每批成品中切取6个试件，3个进行拉伸试验，3个进行弯曲试验。（2）、外观检查钢筋闪光对焊接头的外观检查，应符合以下要求：、接头处不得有横向裂纹；、与电极接触处的钢筋表面，对于I、n、In级钢筋，不得有明显的烧伤；对于IV级钢筋不得有烧伤；低温对焊时，对于H、III、IV级钢筋，均不得有烧伤；、接头处的弯折不得大于4度；、接头处的钢筋轴线偏移，不得大于钢筋直径的0.1倍，且不得大于2MM；以上检查，当有一个接头不符合要
5、求时，应对全部接头进行检查，剔除不合格品。不合格接头经切除焊接后，可提交二次验收。(3)、拉伸试验、三个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值;、至少有两个试件断在焊缝之外，并呈延性断裂。(4)、弯曲试验在规定的弯心直径下弯曲至90时，至少有两个试件不得发生破断。2、电弧焊的质量检验(1)、取样数量、每一楼层中以300个同类型接头(同钢筋级别、同接头形式、同焊接位置)作为一批，不足300个接头仍为一批；、强度检验时，从成品中每批切取三个接头进行拉伸试验。(2)、外观检查钢筋电弧焊接头的外观检查，应符合以下要求：、焊缝表面平整，不得有较大的凹陷、焊瘤；、接头处不得有横向裂纹；、坡口焊
6、缝的加强高度为23MM外观不合格的接头，经修整或补强后，可提交二次验收。(3)、拉伸试验钢筋电弧焊的拉伸试验结果，应符合下列要求：、三个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值;、3个试件均应断于焊缝之外，并应至少有两个试件呈延性断裂。3、电渣压力焊的质量检验（1）、取样数量、钢筋压力焊接头的外观检查应逐个进行；、强度检验时，从每批成品中切取三个试样进行拉伸试验；、在现浇钢筋混凝土框架结构中，每一楼层中以300个同类型接头作为一批，不足300个接头，仍为一批。（2）、外观检查钢筋电渣压力焊接头的外观检查，应符合以下要求：、接头焊包应饱满和比较均匀，钢筋表面无明显烧伤等缺陷；、接头处的
7、钢筋轴线偏移，不得大于钢筋直径的0.1倍，且不得大于2MM；、接头处的弯折不得大于4度；外观检查不合格的接头，应割除重焊或采取补强措施。、拉伸试验钢筋电渣压力焊接头的拉伸试验结果，三个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值；3个试件均应断于焊缝之外，并应至少有两个试件呈延性断裂。（三）、钢筋安装的质量检验1、板钢筋的质量检验（1）受力钢筋、受力钢筋加工的允许偏差应为：顺长度方向的净尺寸允许偏差为10MM；、板中弯起钢筋的弯起角度不宜小于30,当h120MM且承受较小的动荷载时，为方便施工，可采用分离式配筋；、上部纵向受力钢筋伸入支座内的长度1,对嵌固在砖墙的简支板应为嵌固部分减去1
8、0MM；对与边梁整浇但按简支设计的板为边梁宽度减去10MM,对与边梁整浇的嵌固板应为纵向受拉钢筋的最小锚固长度la；、板与梁整体连接或连续板的下部纵向受力钢筋应伸至梁或墙中心线，且不应小于5d（d为受力钢筋直径）；、在双向板的纵横两个方向上均需配置受力钢筋，承受弯矩较大方向的受力钢筋。应布置在较小钢筋的外层。（2）、分布钢筋分布钢筋应配置在受力钢筋的弯折处及直线段，在梁截面范围内可不配置。（3）、构造钢筋各层端跨板端角处在1/4短跨范围内，配置100双向面筋，其直径同板面负筋。2、板钢筋的质量检验（1）纵向受力钢筋、梁的纵向受力钢筋伸入支座的数量：当梁宽b2150MM时，不应少于2根；当梁宽b
9、150MM时,，可为1根；、简支梁的下部纵向受力钢筋伸入支座的锚固长度lae：对月牙肋钢筋lae212d,光面钢筋laeN15d;只在荷载较小的梁中混凝土能够承担全部剪力时lae25d;当下部钢筋伸至梁端尚不足Iae时，应采取专门的锚固措施；、连续梁或框架梁的上部钢筋应贯穿其中间节点或中间支座范围，下部纵向钢筋应伸入中间支座或中间节点，其伸入的锚固长度IaeN12d（月牙肋钢筋）或15d（光圆钢筋）；、框架梁在中间层端节点处的上部纵向钢筋，应符合纵向受拉钢筋的最小锚固长度Ia并应伸过节点中心线，当上部纵向钢筋在端节点内水平锚固长度不够时，应沿柱节点外边向下弯折，经弯折后水平投影长度不应小于O.
10、451a,垂直投影长度不应小于15d0（2）、箍筋、梁中钢筋搭接处的箍筋间距应加密，当搭接钢筋受拉时，不应大于100MM；当搭接钢筋受压时，不应大于IOd（d为受力钢筋中的最小直径），且不应大于200MM；、抗扭箍筋的末端应做成不小于135的弯钩，弯钩端头水平平直长度不应小于5d且不应小于50MMo3、柱钢筋的质量检验、当柱的纵向钢筋数量为四根时，可以在同一截面连接，多于四根时，同一截面钢筋接头数不宜多于总数的50%；、下柱伸入上柱搭接钢筋的根数及直径应满足上柱要求，当上下柱内钢筋直径不同时，搭接长度应按上柱内钢筋直径计算；、下柱伸入上柱的钢筋折角不小于1/6时，下柱钢筋可不切断而弯伸至上柱，
11、否则，应设置插筋或将上柱钢筋锚入下柱内。（2）、箍筋柱中纵向钢筋绑扎接头范围内，箍筋间距应加密，纵筋受拉时为5d,受压时为IOd（d为受力钢筋中最小直径），且分别不大于100MM和200MMo4、受力钢筋的混凝土最小保护层厚度、纵向受力钢筋的最小锚固长度、钢筋加工的允许偏差及钢筋安装位置的允许偏差详见下表：（2）、纵向受力钢筋的最小锚固长度纵向受力钢筋的最小锚固长度Iae及Ia（MM）钢筋种类一、二级抗震时Iae二、四级抗震及非抗震时Iae=Ia纵向受力钢筋的最小搭接长度HE.11一、二级抗震等级HE=I.21a+5d三、四级抗震等级HE=I.21a非抗震11=1.21a钢尺和塞尺检查四、钢筋
12、工程的监理工作现场监理人员在钢筋分项工程进行期间，应做好以下几方面的工作:1、收集资料(1)、收集各技术工种人员的上岗证；(2)、收集钢筋的品种、出厂质保单、焊条合格证；(3)、向总包方收集钢筋抗拉、冷弯、焊接等试验报告，不合格者,不得施工；(4)、向总包方或建设单位索取其他各种有关工程的资料。2、检查、检验(1)、检查人员、设备到位情况；(2)、对有怀疑的钢筋，按规定长度取样送检；(3)、工程进展中按设计要求检查各部位钢筋的规格、尺寸、数量、间距、锚固长度、接头设置等情况：、骨架无焊漏；、弯钩的朝向正确；、每个搭接长度不小于规定值；、点焊焊点处熔化金属均匀，无裂纹、烧伤等；、对焊接头无横向裂纹和烧伤，焊色均匀；、电渣压力焊接头、焊色均匀，无裂纹和烧伤。上海XX工程项目管理咨询有限公司2021年4月20日
