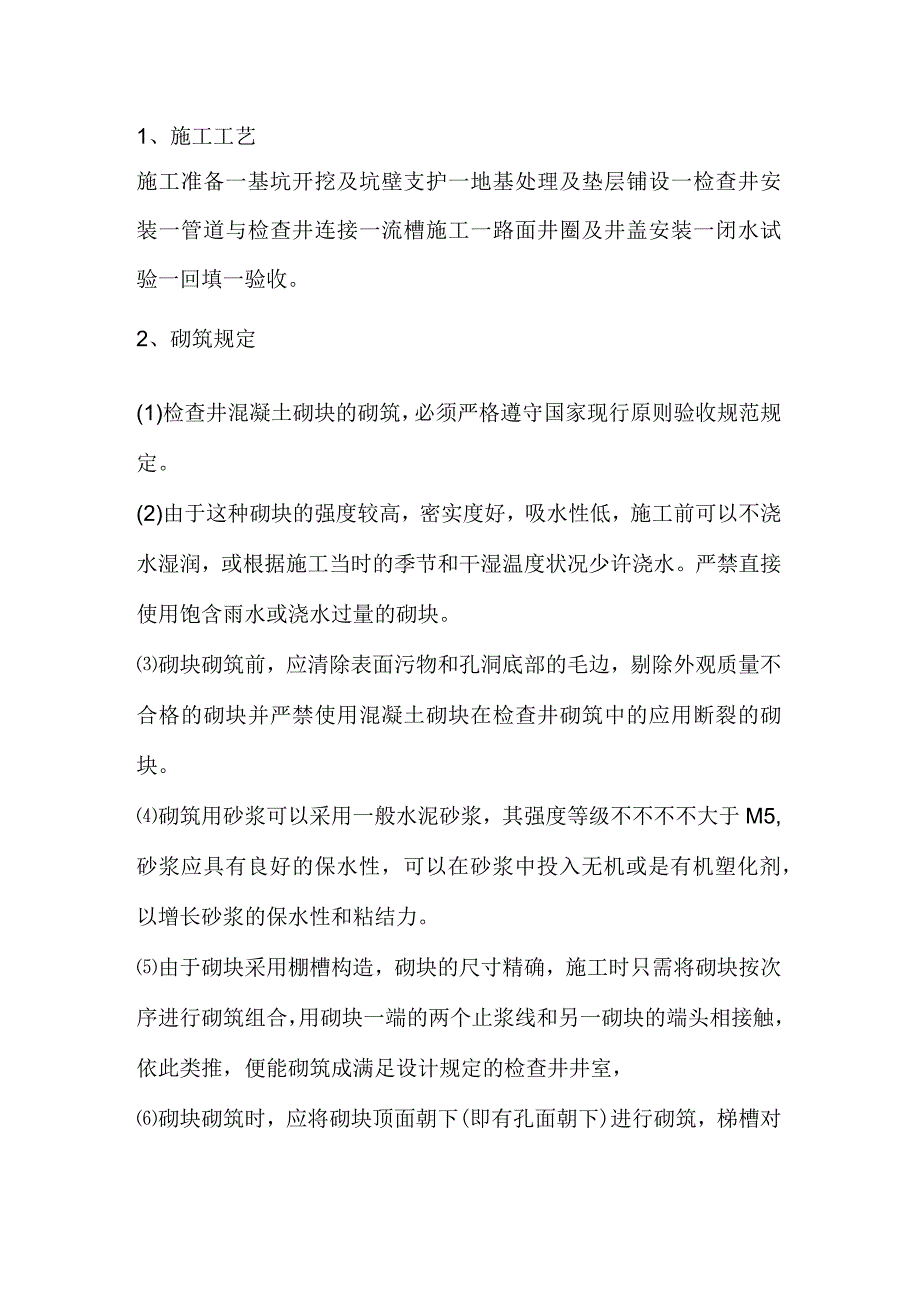

1、1、施工工艺施工准备一基坑开挖及坑壁支护一地基处理及垫层铺设一检查井安装一管道与检查井连接一流槽施工一路面井圈及井盖安装一闭水试验一回填一验收。2、砌筑规定(1)检查井混凝土砌块的砌筑，必须严格遵守国家现行原则验收规范规定。(2)由于这种砌块的强度较高，密实度好，吸水性低，施工前可以不浇水湿润，或根据施工当时的季节和干湿温度状况少许浇水。严禁直接使用饱含雨水或浇水过量的砌块。砌块砌筑前，应清除表面污物和孔洞底部的毛边，剔除外观质量不合格的砌块并严禁使用混凝土砌块在检查井砌筑中的应用断裂的砌块。砌筑用砂浆可以采用一般水泥砂浆，其强度等级不不不不大于M5,砂浆应具有良好的保水性，可以在砂浆中投入无

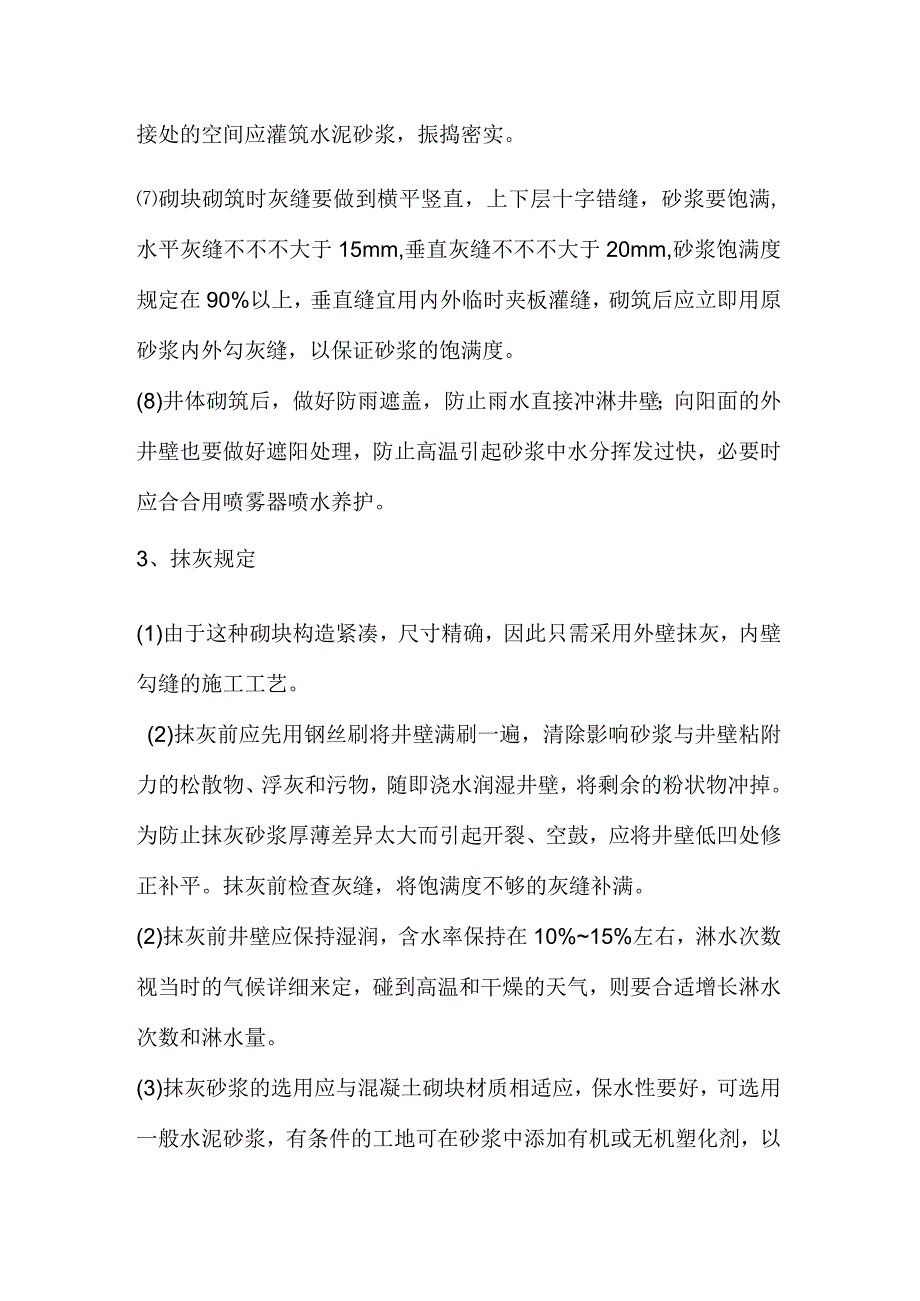

2、机或是有机塑化剂，以增长砂浆的保水性和粘结力。由于砌块采用棚槽构造，砌块的尺寸精确，施工时只需将砌块按次序进行砌筑组合，用砌块一端的两个止浆线和另一砌块的端头相接触，依此类推，便能砌筑成满足设计规定的检查井井室，砌块砌筑时，应将砌块顶面朝下(即有孔面朝下)进行砌筑，梯槽对接处的空间应灌筑水泥砂浆，振捣密实。砌块砌筑时灰缝要做到横平竖直，上下层十字错缝，砂浆要饱满,水平灰缝不不不大于15mm,垂直灰缝不不不大于20mm,砂浆饱满度规定在90%以上，垂直缝宜用内外临时夹板灌缝，砌筑后应立即用原砂浆内外勾灰缝，以保证砂浆的饱满度。(8)井体砌筑后，做好防雨遮盖，防止雨水直接冲淋井壁；向阳面的外井壁也
3、要做好遮阳处理，防止高温引起砂浆中水分挥发过快，必要时应合合用喷雾器喷水养护。3、抹灰规定(1)由于这种砌块构造紧凑，尺寸精确，因此只需采用外壁抹灰，内壁勾缝的施工工艺。(2)抹灰前应先用钢丝刷将井壁满刷一遍，清除影响砂浆与井壁粘附力的松散物、浮灰和污物，随即浇水润湿井壁，将剩余的粉状物冲掉。为防止抹灰砂浆厚薄差异太大而引起开裂、空鼓，应将井壁低凹处修正补平。抹灰前检查灰缝，将饱满度不够的灰缝补满。(2)抹灰前井壁应保持湿润，含水率保持在10%15%左右，淋水次数视当时的气候详细来定，碰到高温和干燥的天气，则要合适增长淋水次数和淋水量。(3)抹灰砂浆的选用应与混凝土砌块材质相适应，保水性要好，

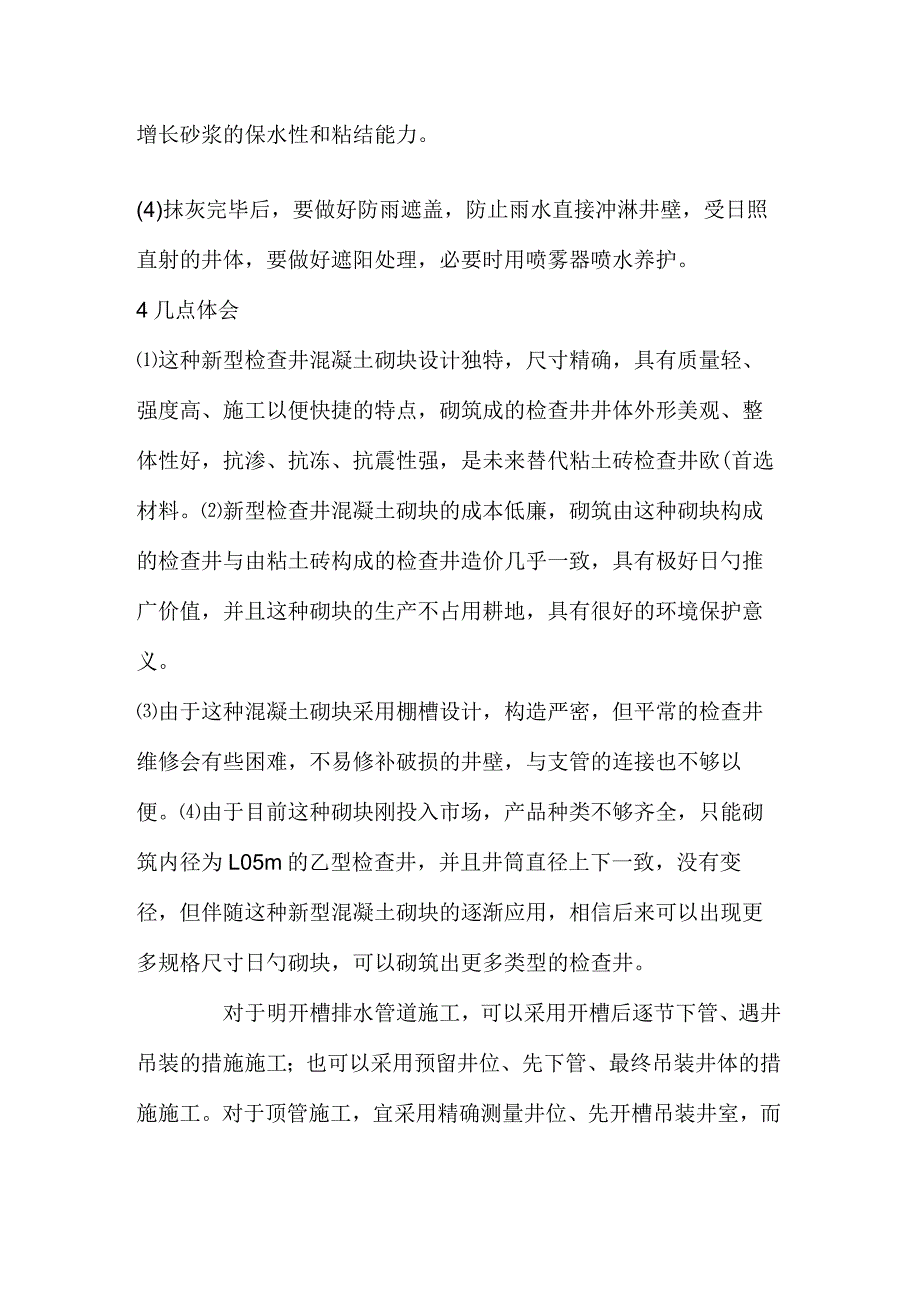

4、可选用一般水泥砂浆，有条件的工地可在砂浆中添加有机或无机塑化剂，以增长砂浆的保水性和粘结能力。(4)抹灰完毕后，要做好防雨遮盖，防止雨水直接冲淋井壁，受日照直射的井体，要做好遮阳处理，必要时用喷雾器喷水养护。4几点体会这种新型检查井混凝土砌块设计独特，尺寸精确，具有质量轻、强度高、施工以便快捷的特点，砌筑成的检查井井体外形美观、整体性好，抗渗、抗冻、抗震性强，是未来替代粘土砖检查井欧(首选材料。新型检查井混凝土砌块的成本低廉，砌筑由这种砌块构成的检查井与由粘土砖构成的检查井造价几乎一致，具有极好日勺推广价值，并且这种砌块的生产不占用耕地，具有很好的环境保护意义。由于这种混凝土砌块采用棚槽设计，
5、构造严密，但平常的检查井维修会有些困难，不易修补破损的井壁，与支管的连接也不够以便。由于目前这种砌块刚投入市场，产品种类不够齐全，只能砌筑内径为L05m的乙型检查井，并且井筒直径上下一致，没有变径，但伴随这种新型混凝土砌块的逐渐应用，相信后来可以出现更多规格尺寸日勺砌块，可以砌筑出更多类型的检查井。对于明开槽排水管道施工，可以采用开槽后逐节下管、遇井吊装的措施施工；也可以采用预留井位、先下管、最终吊装井体的措施施工。对于顶管施工，宜采用精确测量井位、先开槽吊装井室，而后将管体顶入井室预留孔的措施进行施工。无论采用哪种施工措施，为抵达地基均匀承载的效果，预制装配式混凝土排水检查井井室底板下面都必
6、须预先铺设5IOCm厚度的砂砾垫层。预制装配式混凝土排水检查井各部分之间设计为企口，并在吊装时采用防水砂浆“座浆工预制装配式混凝土排水检查井与管道，通过预留孔并在四面填充防水砂浆形成刚性连接。管道和井体的差异沉降靠第一节、第二节管之间的柔性接口的变形处理。由于防止使用粘土矿砌筑和现场湿混凝土作业，明显提高了工效。迅速闭水试压后即可还土，可以做到边开挖、边铺管、边装井、边还土、边修路。预制装配式混凝土排水检查井的整体性能好、与管道连接效果好，也提高了排水管道的总体质量。作为粘土砖砌筑检查井的替代产品，预制装配式混凝土排水检查井合用于建筑小区、一般工业与市政排水工程和抗震设防烈度为8度及8度如下地
7、区。可用在通行（汽超20级）重车的都市道路下埋的排水管道工程中。地面覆土最大深度（自地面至检查井底板内表面）一般为6m,地下水位不高于地面如下0.5m。装配式混凝土检查井日勺技术关键可以概括为：1 .既能满足新建又能满足更新需要口勺通用井体构造形式和模数系列确实定。2 .便于运送、吊装、施工的井室、井筒分段形式和预留孔位的）技巧。3 .可靠易行的井室、井筒和接入管之间防水和密封处理。钢筋混凝土、钢筋混凝土构造设计工艺及施工措施与规范1、聚丙烯纤维增强预制钢筋混凝土方桩的制作措施2、一种预应力钢筋混凝土井壁管及其制作措施3、一种中厚矿体空场采矿法钢筋混凝土人工底柱构筑措施4、用于钢筋混凝土中钢筋
