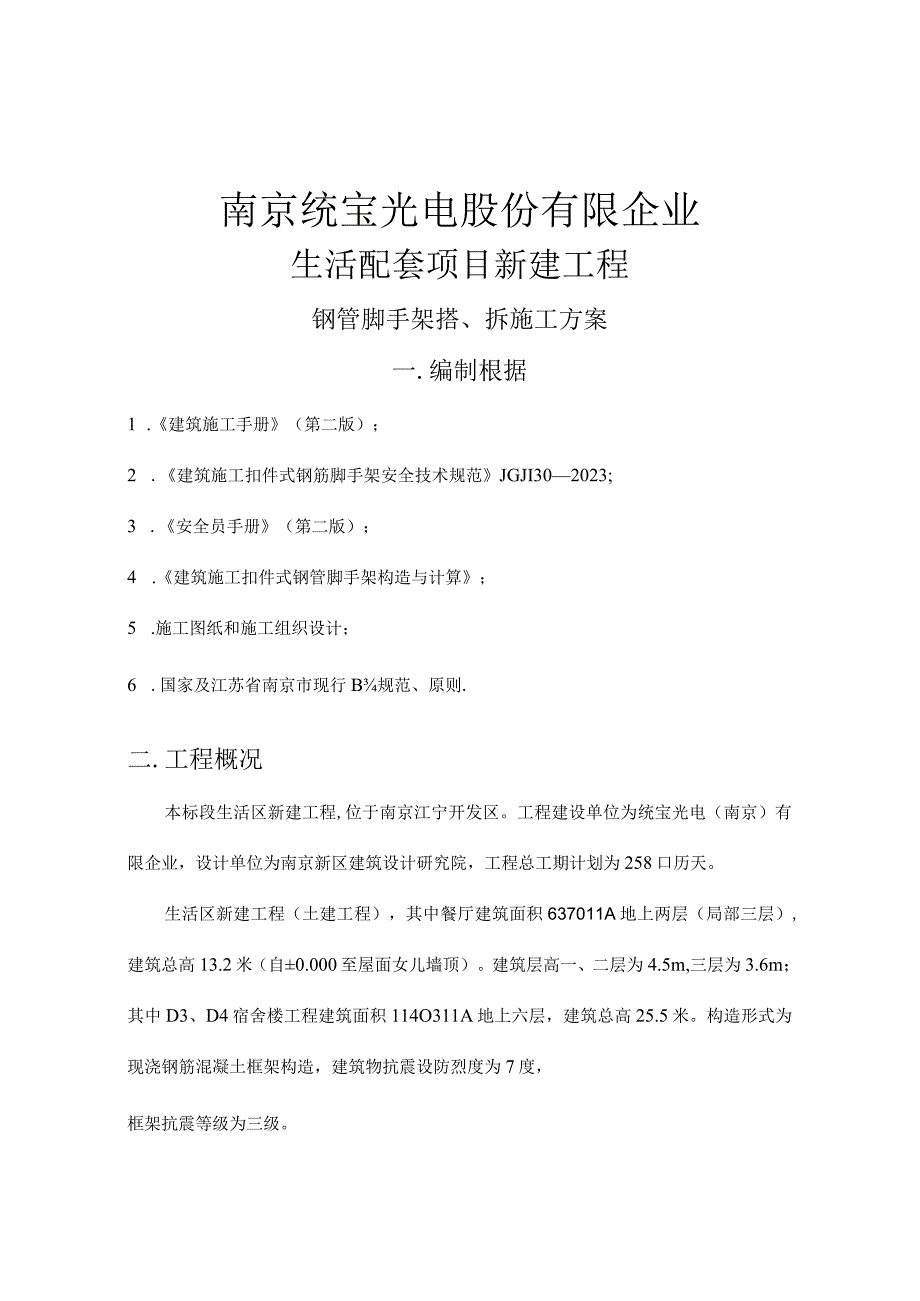

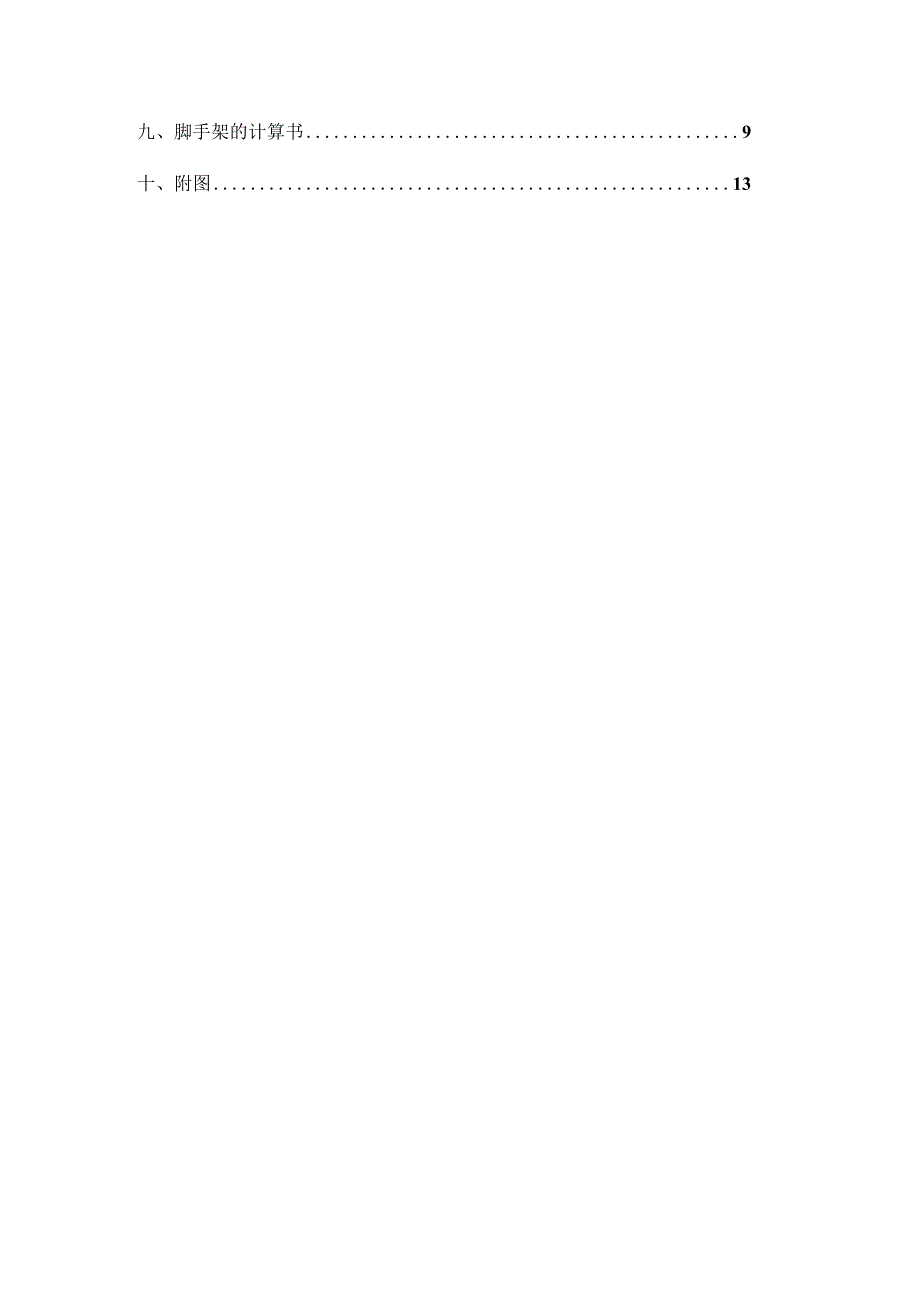

1、安全生产保证体系（安215）tI管脚手架搭、拆施工方案江苏建业建设集团南京分企业二OO七年九月十六日目录目录1一、 编制根据2二、 工程概况3三、 施工方案选型和施工布署4四、 脚手架使用材料的质量规定5五、脚手架搭设的构造规定6六、 脚手架的搭设使用规定7七、 脚手架的拆除规定8八、 安全文明施工技术措施9九、脚手架的计算书9十、附图13南京统宝光电股份有限企业生活配套项目新建工程钢管脚手架搭、拆施工方案一.编制根据1 .建筑施工手册（第二版）；2 .建筑施工扣件式钢筋脚手架安全技术规范JGJI302023;3 .安全员手册（第二版）；4 .建筑施工扣件式钢管脚手架构造与计算；5 .施工图纸
2、和施工组织设计；6 .国家及江苏省南京市现行B规范、原则.二.工程概况本标段生活区新建工程,位于南京江宁开发区。工程建设单位为统宝光电（南京）有限企业，设计单位为南京新区建筑设计研究院，工程总工期计划为258口历天。生活区新建工程（土建工程），其中餐厅建筑面积637011A地上两层（局部三层）,建筑总高13.2米（自0.000至屋面女儿墙顶）。建筑层高一、二层为4.5m,三层为3.6m；其中D3、D4宿舍楼工程建筑面积114O311A地上六层，建筑总高25.5米。构造形式为现浇钢筋混凝土框架构造，建筑物抗震设防烈度为7度，框架抗震等级为三级。总平面布置1 .施工大临本工程的施工大临重要为材料堆
3、场及钢筋加工场地和木工加工场地，初步考虑设置钢筋加工场二处，木工加工场二处，详见总平面布置图。2 .施工用水1 .业主提供应施工现场的J临时施工用水从市政管网接入至现场泵站（如水压局限性时）由泵站加压送至施工管网，管网主管道设为DN100,保证能满足本工程施工的需要，管材均采用镀锌钢管。2 .用水支管设置所有水管沿基地环形布置，基础阶段施工时水管沿地面铺设，上部构造施工时设置管，随构造施工跟上，每屋至少设8只水龙头供层面用水，以满足工程施工需要。O3 .施工用电1 .业主提供应施工现场的临时用电，容量需为536.73KW,方可满足本工程施工时需要，电源采用两根ZY3x185+2x95电缆接到生
4、产配电箱，计量表装于配电箱内，现场的临时用电线路沿道路边埋地敷设，环形布置，地面设总配电箱，搅拌机和钢筋机械均专线供电，以满足工程的需要，同步施工现场所有用电设备均应设置漏电保护装置。2 .配电箱及支线2.1 在现场各固定用电机械处设置专用配电箱，实行专箱专用，保证施工期间0安全。2.2 施工照明室外照明施工场地设汞灯照明，基础施工时，由钢管架空，高度为6米，主体施工时，在塔吊顶部设铺灯照明，流动式作业区采用流动式小型太阳灯进行照明。室内照明：各区域设固定照明灯，楼梯口设应急照明灯具，电线电缆均架空敷设。O4.施工用路1 .本工程在佛城西路设置两个出入口，现场浇筑临时碎道路，我企业按平面布置图
5、施工，厂房东侧按业重规定从厂房外墙线以东80m进行隔离。2 .为了创立原则化文明工地，构造阶段施工时，离建筑物四面1.5米内场地均采用“硬场地”0施工措施，沿路基一边设置排水沟，以便疏散场内积水。5 .施工排水为创立标化工地，施工现场下水布置时将采用如下措施，即沿施工现场四面设置排水沟，排水沟截面尺寸为200m200mm,并设沉淀池,沉淀池尺寸为500mmX50OmmX800mm,排水沟有0.3%泛水，排水沟上设置碎或钢筋网板，施工排水经沉淀后排入厂区市政管网。6 .现场通讯现场配置直拨或移动。每名管理人员配置或对讲机，并将联络措施报业主和监理。现场施工指挥人员配置无线对讲机。7 .垂直运送及
6、水平运送本工程主体施工阶段共设置4台塔吊，装修阶段设置5台龙门井架。二.施工方案的选型和施工布署1.方案选择根据本工程各个建筑物的外形高度等特点，并结合现场实际状况，本着“经济、安全、以便”的原则，本工程优先采用扣件式落地双排钢管脚手架。外侧运用密目安全网进行封闭，首层水平方向用平网固定,外架每步外侧中部设防护栏杆一道（首层除），立杆纵距180Omm,步距1800mm,横距1200mm；内排立杆距离构造墙历200mm。按构造设置连墙件，剪刀撑等固定设施，脚手板采用l（MM）mm*1500mm日勺竹笆,16“铁丝四点绑扎,满铺固定。脚手架时构造祥见附图。2.施工布署根据本工程的总体施工进度安排脚
7、手架搭设，做60mm浇筑碎垫层（经验收合格后）一铺不不不小于50mmX200mm%）通长垫板（立杆定位放线）伴随主体施工进度逐层向上搭设脚手架（主体完毕后）投入到外墙装饰（装饰完毕）一拆除。3.施工人员安排考虑到该工程B重要性，我项目部将先派2025个技术纯熟，有丰富0工作经验和安全意识强的架子工持证上岗，并安排经验丰富的架子工专职负责脚手架的施工。4.材料计划由于本工程施工面积较大，分八个区域投入人员较多故材料计划、数量由工程部有关人员按实际进度需要提出，本工程搭设脚手架需要B重要材料见下表:序号名称规格数量1钢管483.5mm,6m,4m,3m,1.5m2扣件直角、对接、转角3安全网密目网
8、、水平兜网4跳板50mm厚，杉木或松木5其他材料1OOOmm*1500mm日勺竹笆三.脚手架使用材料的质量规定结合本工程的构造特点，考虑到脚手架B周期比较长，因此在选材方面应遵照如下原则：1钢管1.1钢管采用国际直缝电焊钢管(GB/T13793)中规定的3号一般钢管，其质量应符合现行国标碳素构造钢(GB/T70089)中Q235A级钢0规定进行原材检测。1. 2钢管上严禁打孔。1. 3钢管的外观质量检查应按下表进行:项次检查项目验收条件新管1产品质量合格证必须具有2钢管材质证明书必须具有3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径、壁厚-0.5mm,+0.5mm5两端面切
9、斜偏差-1.7mm6防锈处理防锈处理必须进行旧管1钢管锈蚀度应每年检查一次管壁上锈蚀深度不得超过0.5mm2其他检查项目同新管3,4,5项2.扣件2. 1新扣件应有生产许可证，法定检测单位的测试汇报和产品质量合格证，当对扣件质量有怀疑时，应按先行国标钢管脚手架扣件（GB15831）的规定进行抽样检测。2. 2旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝B螺栓必须更换。2. 3新，旧扣件均应进行防腐处理。2 .4扣件的规格应与钢管管径相配合，扣件与钢管的贴合面必须严格整形，并保证与钢管扣紧时接触良好。3 .脚手板本工程人行上下通道采用木脚手板,应使用厚度不不不小于50mm和材质不
10、低于国家二等材料原则B杉木或松木板，板宽200300mm,两端使用1012“铁丝捆紧，严禁使用有扭纹、破裂和横透节的木版。5 .连墙件采用14-16圆钢或5厚铁板预埋件与648钢管焊接和钢管脚手架相连接,保证整个脚手架B稳固性,连墙件按纵向3600mm,横向600Omnl设置。四.脚手架搭设的构造规定1. 地基与基础本工程脚手架基础回填土应分层扎实，场地应平整，立管底部铺设不不不小于50mm200mm的通长垫木，架子外侧设置排水沟。2.立杆的规定2. 1立杆接头除在顶层可采用搭接外，其他各个接头必须采用对接扣件对接，详细应符合下列规定：立杆上B对接扣件应交错布置，相邻两个立杆接头不应设在同步内
11、，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不得不不小于500mm；各接头中心距主节点时距离不不小于600mm02. 2立杆顶端应高出建筑物檐口上皮高度1500mm。2. 3脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的杆上。3纵向水平杆构造规定3. 1纵向水平杆设于横向水平杆之下，在立杆0内侧并采用直角扣件与立杆扣紧。3. 2纵向水平杆一般采用对接扣件连接，对接应符合下列规定：对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应不不小于500mm,并应防止设在纵向水平杆的跨中。3 .3纵向水平杆0长度一般
12、不适宜不不小于三跨。4 .横向水平杆构造规定4. 1每一主节点处必须设置一根横向水平杆，用直角扣件扣紧且严禁拆除，该杆的轴线偏离主节点的距离不应不小于150mm。4. 2操作层上非主节点处的横向水平杆根据支撑脚手板的需要按1500mm间距设置。5.脚手板的构造规定5. 1脚手板应设置在三根横向水平杆上，当脚手板长度不不小于2m时，可采用两根横向水平杆，并将脚手板两端与其可靠固定，以防倾翻。脚手板宜采用平铺,也可采用搭接铺设，平铺板与板接头必须铺设严密不得有空隙，搭接铺设B搭接长度不得不不小于200mmO5. 2本工程脚手架步距水平各操作面层上均满一层竹笆,并保证四点绑扎牢固。6. 连墙杆构造规
13、定连墙杆设置点应从第二步开始设置，垂直方向一层一道，水平方向间距为三跨一道，整体是梅花形布置，在构造施工时，将4厚铁板预埋在楼板碎内，并与板筋焊接起来，外侧通过短钢管与架子连接起来，钢筋与短钢管的焊接长度双面焊不不不小于50mm,单面焊不不不小于100mmo7. 剪刀撑7.1剪刀撑设置在外架的两端和转角处纵向持续布置，剪刀撑应每隔5-7根立杆设置一组，斜杆与地面夹角为4560,剪刀撑应沿架高持续。7. 2剪刀撑斜杆的接头采用搭接方式，其搭接长度不应不不小于LOm,并用不得少于两个转向扣件连接牢固。8,斜道8. 1人行斜道兼作材料运送的斜道，采用“之”字型设置，斜道附着在外脚手架上，在斜道杆件要
14、单独设置，斜道的详细位置根据各楼的形状在现场布置。8.2斜道的宽度为1.2m,坡度为1：3,拐弯处平台宽为1.5m,斜道两侧均设栏杆及挡脚板。8.3斜道脚手板纵铺，脚手板上每隔30Omm钉厚度为20mm日勺防滑木条。六.脚手架的搭设使用规定1.1脚手架搭设B场地应平整，立杆底部垫通长垫板。1. 2搭设前，对新进场的杆配件和材料进行严格验收，不合格材料严禁用在工程上。1.3脚手架的搭设作业必须在统一指挥下，严格按照如下规定程序进行操作。1）按施工设计放线，铺垫板，标志立杆位置。2）周围脚手架应从一种角部位开始并向两边延伸交圈搭设。3）按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第
15、一步0纵向和横向水平杆，随校正立杆垂直后予于固定，并按此规定继续向上搭设。剪刀撑，斜杆等整体拉结杆件和连墙体应随搭升的架子一起及时设置。4）脚手架的铺设应符合下列规定：脚手板应铺设平铺稳，绑扎固定；脚手板采用对接平铺时，在对接处与其下两侧支承横杆的距离应控制在100-200mm之间，若采用搭接铺设时，其搭设长度不得不不小于200mm,严禁出现未做固定B探头板。5）在脚手架搭设过程中不得随意变化构架设计，确有实际状况，需要对构架作调整和变化时，应提交技术主管人员处理。2.脚手架搭的质量检查验收规定2. 1脚手架搭设的质量应符合前述的规定和设计规定，个别部位的尺寸变化应在容许0调整范围内。2. 2节点B连接要可靠，其中扣件的拧紧程度应控制在扭力距到达40-60NM2. 3钢脚手架立杆垂直度应21/300,且应同步控制其最大垂直偏差值
