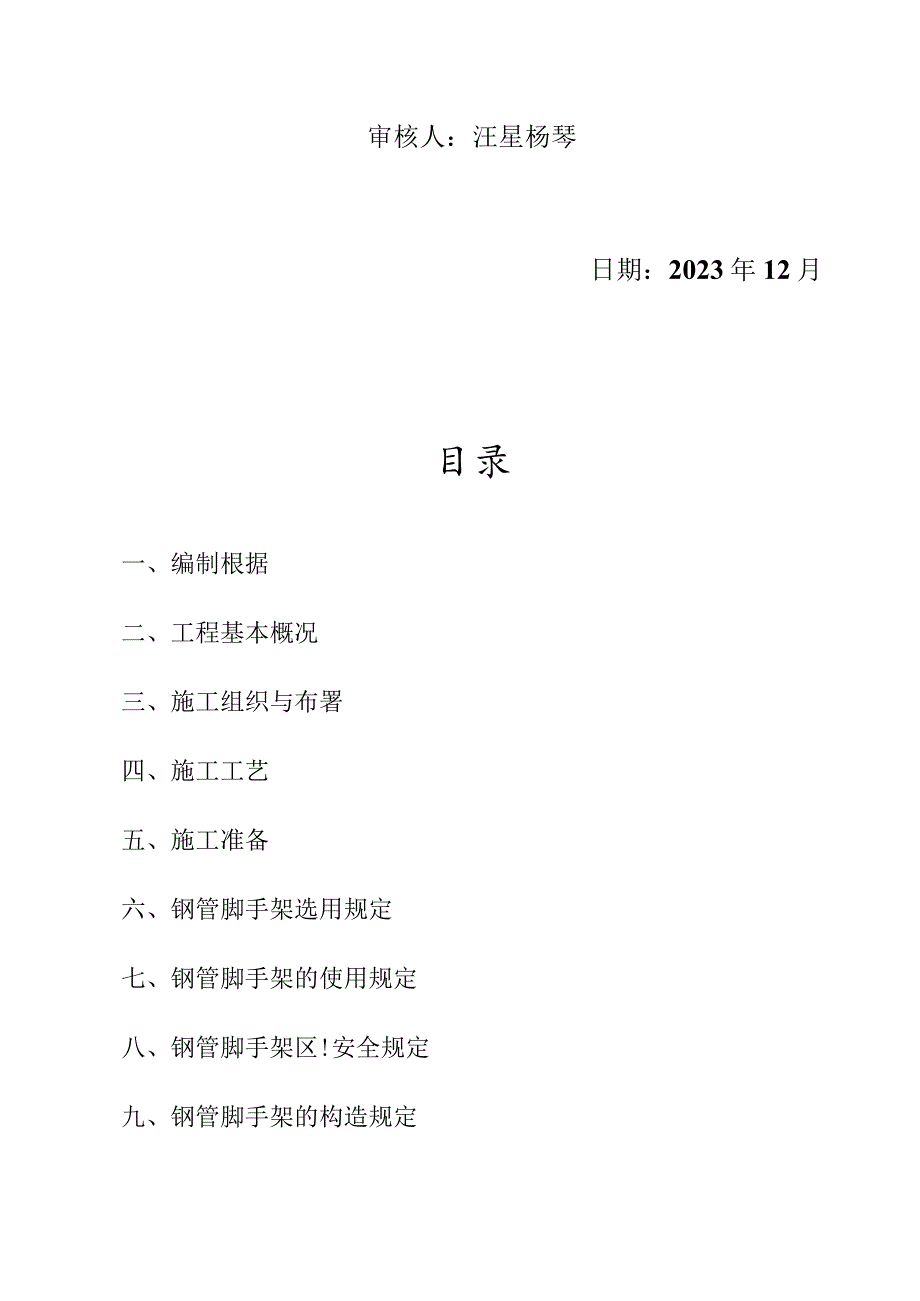

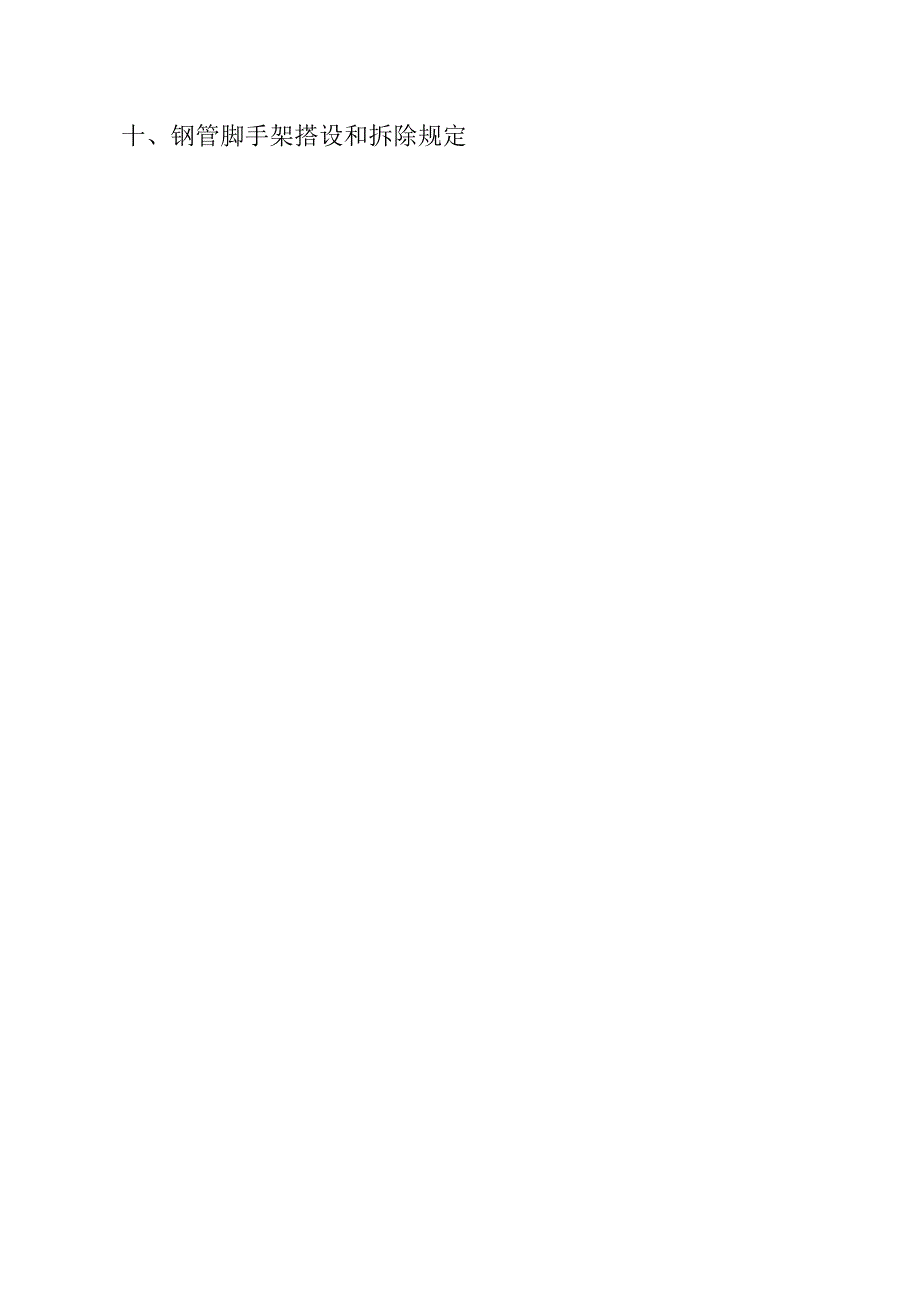

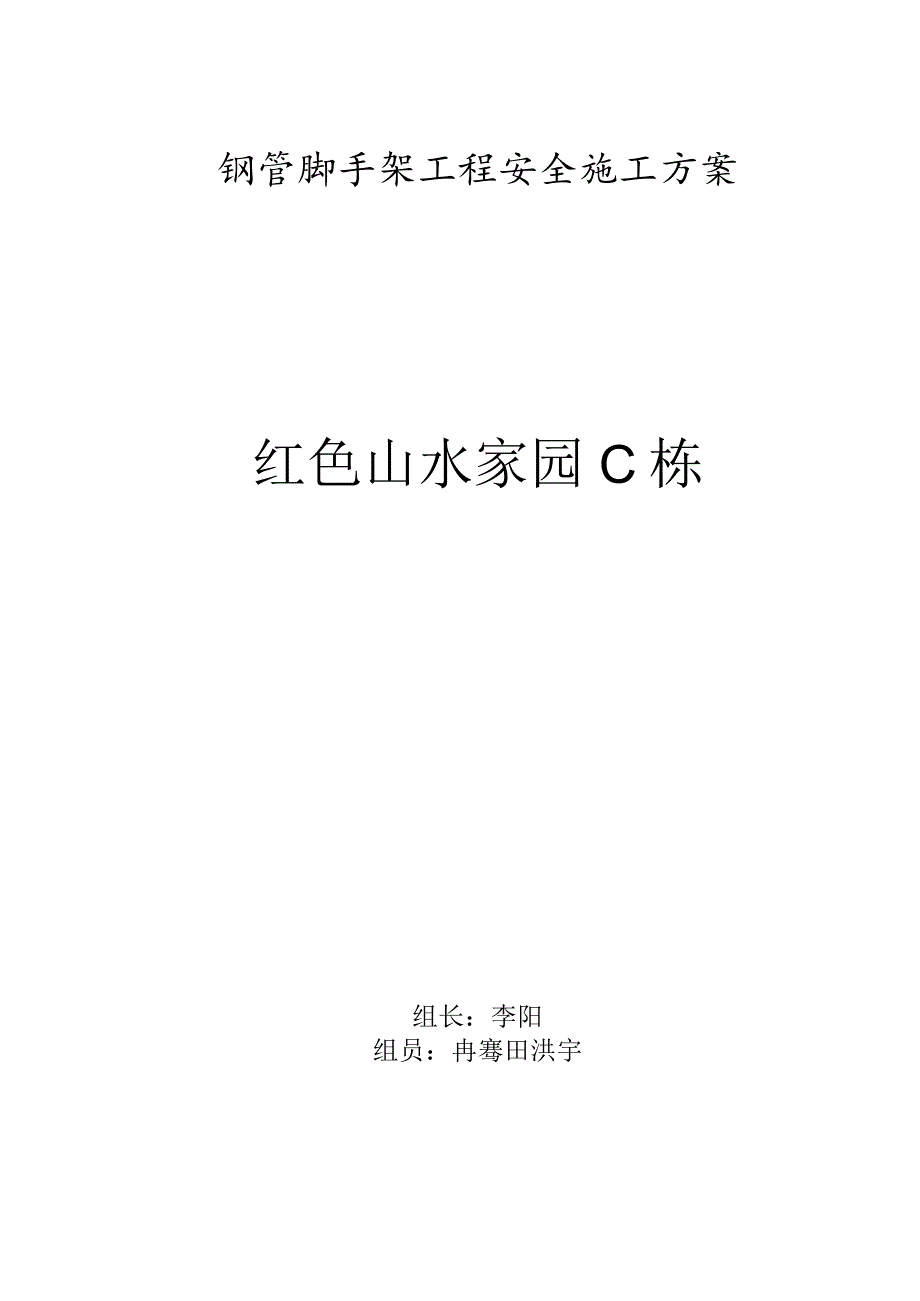

1、钢管脚手架工程安全施工方案红色山水家园C栋组长：李阳组员：冉骞田洪宇审核人：汪星杨琴日期：2023年12月目录一、编制根据二、工程基本概况三、施工组织与布署四、施工工艺五、施工准备六、钢管脚手架选用规定七、钢管脚手架的使用规定八、钢管脚手架区!安全规定九、钢管脚手架的构造规定十、钢管脚手架搭设和拆除规定一编制根据：1 .国家行业原则建筑施工扣件式钢管脚手架安全技术规范(JGJ302023)；2 .建筑工程安全生产强制性原则；3 .建筑构造荷载规范(GBJ9-87)；4 .钢构造设计规范(GB50017-2023)5 .建筑施工安全检查原则JGJ59-99二、工程基本概况：本工程为红色山水家园C
2、栋工程建设项目，建设地点：贵州省遵义市正安县，建筑占地面积3303.4平方米，本建筑为6F+1,建筑高度23.40m,使用年限为50年，本工程为砖混构造，为非抗震，该工程为民用建筑，耐火等级为三类，二级，屋面防水等级为II级，两道防水设防，防水层合理使用年限23年。三、施工组织与布署：方案选择：由于考虑工程的施工工期、质量和安全规定，故选择方案时，应考虑如下几点：1、架体的构造设计，力争做到构造要安全可靠，造价经济合理。2、在规定条件下和规定日勺有效期限内，可以充足满足预期日勺安全性和耐久性。3、选用材料时，力争做到常见通用、可周转运用，便于保养维修。4、构造选型时，力争做到受力明确，构造措施
3、到位，升降搭撤以便，便于检查验收;5、综合以上几点，脚手架时搭设，还必须符合JCJ59-99检查原则规定，符合省文明标化工地的有关原则。6、结合以上脚手架搭设原则，同步结合本工程实际状况，综合考虑了以往的施工经验，外墙决定落地式双排钢管脚手架。组织机构1、外架塔设由外架工长负责组织实行，其他人员配合。2、外架所需材料、劳动力计划均由外架工长负责编制，材料员劳职工负责组织进场。由技术负责人进行技术与安全交底工作。劳动力准备1、为保证过程进度的I需要，同步根据本工程的机构特性和外脚手架的工程量，确定本工程外脚手架塔设人员需要1015人，均由上岗作业证书。2、建立由项目经理、施工员、安全员、塔设技术
4、员构成的管理机构，塔设负责人负有指挥、调配，检查的直接责任。3、外脚手架的塔设和拆除，均应有项目技术负责人的承认，方可进行施工作业，并必须配置足够的辅助人员和必要的工具。技术准备1、根据现场状况，构造状况提出脚手架的使用方案，2、按有关规范规定进行脚手架的设计，完毕有关图纸；3、编制详细的脚手架专题施工方案；4、编制安全作业指导书，对操作工人进行技术交底和岗位培训I、安全教育。若人员变动，应从新交底。四、施工工艺：1、立杆：纵向间距不不小于1.8米;横向间距10米,里排离墙0.40.5米。相邻立杆接头要错开，对接用一字扣连接。2、大横杆：间距1.8米，架子外侧两步架之间搭设栏杆，钢管接头要错开
5、,用一字扣连接。大横杆与立杆用十字扣连接。每一面架内的纵向水平高下，有关不应不小于一皮砖厚。3、小横杆：间距1.8米。两头搁于大横杆上，至少伸出100o端头离墙50100。小横杆与大横杆用十字扣连接。三步以上的小横杆加长，与墙拉Zck巳口o4、十字撑：设置在脚手架的转角、端头及沿纵向每隔30米处。每档十字撑占两个跨间，最小一对落地，从底到顶持续布置。钢管与地面呈45度到60度角，夹角用回扣连接。5、连墙杆：每隔三步四个跨间设置一道边墙杆。做法：用双股8号铁丝绕过立杆与大横杆的连接点，与墙上预埋钢筋环或圈梁拉结，并用连杆顶住墙面；也可用小横杆加长，在墙壁里面卡上短钢管连接。6、每段架只限两个操作
6、面作业，且施工荷载控制在200kgm2内。7、架体一直高出工作面2米以上，当架体高出周围建筑时，用6钢筋作接地线形成避雷系统。8、架子四面临边要设可靠的安全防护。9、架体每五层卸载一次，卸载方式和连墙点日勺作法与计算书同下述悬挑外架方案。五、施工准备为了保证该工程外脚手架时搭设及拆除措施切实可行，贯彻“安全、合用、可行、经济”日勺原则，做好多种材料机械加工的技术资料准备和使用计划安排。做好安全技术交底工作，操作工人考核培训。1、搭设前施工员应按脚手架搭拆方案的规定，对架子工进行安全技术交底。2、按照VV建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)中构造规定，决定脚手架步距等等
7、，详细布署搭设环节。3、材料准备：对进场的钢管、扣件、脚手架、安全网等进行检查验收。(1)搭设脚手架所有采用48mm,壁厚3.5mm的钢管，悬挑型钢采用16#工字钢，其质量符合现行国标规定。(2)脚手架钢管的尺寸、横向水平杆最大长度2.2m,其他杆最大长度为6.5m,每根钢管的最大质量不不不小于25KGo(3)钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕很深的划痕。(4)钢管上严禁打孔，钢管在便用前先涂刷防锈漆。(5)扣件材质必须符合钢管脚手架扣件(GB15831-2023)规定。(6)新扣件具有生产许可证，法定检测单位的测试汇报和产品质量合格证。对扣件质量有怀疑时，按现行国家
8、规定原则钢管脚手架扣件(GB15831-2023)规定抽样检测。对不合格品严禁使用。(7)旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。(8)新、旧扣件均进行防锈处理。(9)脚手板用毛楠竹片或木板，无发霉、腐蚀。(Io)密目式安全网必须有建设主管部门认证的产品。六、钢管脚手架选用规定：计算高度H=23.40m(按6层计算),步距h=l.80m,立杆纵距la=l.50m,立杆横距Ib=L00m,外立杆至墙距L=L30m,内立杆至墙距lc=0.30mo钢管自重Gi=O.0384KNm,栏杆、挡脚板自重G2=O.14KNm,安全立网自重G3=O.0034KNm2,
9、安全平网自重G4=O.00487KNm2，装饰施工活荷载qk=2KNm2,木脚手板自重G5=O.35kNm2o3脚手架构造自重（包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件）：查扣件式钢管脚手架安全技术规范（JGJ302023）附表A-1得:架体每米高度一种立杆纵距的自重gkl=0.1248KNmoNgik=Hgk=23.400.1248=2.92N4构配件自重外立杆防护栏杆、挡脚板（按六层考虑）Ng2k-2=8laG2103=81.50.14=1.68KN安全网（平网按六层考虑）Ng2k-3=HlaG3103+6lalbG4X1032=211.50.0034+61.51.0X0.00487
10、/2=0.129kN纵向横杆（搁置脚手板用，按六层考虑）Ng2k-f6LG12=0.149KN剪刀撑Ng2K5=2.3423.5G1=O.629KN合计Ng2k=1.68+0.129+0.149+0.629=2.587KN内立杆纵向横杆(搁置脚手板用，按六层考虑)NG2k2=6lbG12=61.4X0.0384/2=0.243KN5施工均布活荷载(按装饰阶段两层同步施工考虑)夕卜立杆NQK夕卜二2XLXlbXqk2=2X1.51.002/2=3.OOkN内立杆NQK内=2XLXhXqk/2+2lalcqk=3+2l.50.32=4.800kN6垂直荷载组合(不考虑风荷载)(1)外立杆N1=I.
11、2(Ngik+Ngzk)+L4XNqk外=L2X(2.62+3.295)+L4X3.0=11.3kN（2）内立杆N2=I.2（Ngik+M2）+14XNqk内=1.2义（2.62+1.341）+1.4X4.8=11.47KN,七、钢管脚手架的使用规定：1、有合适的宽度（或面积）、步架高度、离墙距离、工人操作、材料堆放和运送的规定。2、具有稳定的构造和足够的承载力，能保证施工期间最也许出现的使用荷载（规定限值）的）作用下不变形、不倾斜、不摇摆。3、与垂直运送设施中架和楼层或作业面高度互相适应，以保证材料垂直运送转入水平运送时需要。4、搭设、拆除和搬运以便，能长期周转使用，搭设进度能满足施工进度的
12、需要。5、应考虑多层作业、交叉流水作业和多工种作业日勺规定，减少多次搭设。八、搭设双排钢管外架的安全规定：1、搭设前地面扎实，用碎或砂浆硬化面层，或在钢管脚手架下面垫一块木板，并作斜面排水。2、应上下垂直。必须按规定接长相邻立杆日勺接头应上下错开一步距离,3、杆：大横杆扣在内侧，沿纵向平放。大横杆必须按规定接长，接头置于立杆处接头位置应向下，里外错开一倍的立杆纵距。4、小横杆：小横杆垂直于墙面，绑扎在立杆上。间距不不小于W0.75m5、剪刀撑：剪刀撑设置在脚手架外侧，是与地面成4560角的杆件，从下至上与脚手架同步搭设。杆件的交驻叉点要互相绑扎，与立杆相交处绑扎点间距不得不小于45m。脚手架端
13、头转角和中间每隔IO米净距设置一道剪刀撑，或纵向持续式剪刀撑，剪刀撑的最大跨度不得超过4倍B立杆纵距。6、连墙件的构造应符合下列规定：1）连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接日勺一端应下斜连接，不应采用上斜连接；2）宜靠近主节点设置，偏离主节点的距离不应不小于300mm；3）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；4）宜优先采用菱形布置，也可采用方形、矩形布置;5）当脚手架施工操作层高出连墙件二步时，应采用临时稳定措施，直到上一层连墙件搭设完后方可根据状况拆除。9、脚手板：脚手板铺设在小横杆上，操作层脚手板必须满铺，每块脚手
14、板用钢扣件与小横杆绑牢，搭接必须在小横杆上板端伸出小横杆100150mm,靠墙边B脚手板离开墙面120150mm010、护栏和挡脚板：操作层必须设防护栏杆和挡脚板，护栏高L2m,挡脚板高不不不小于0.18m,也可以加设一道0.20.4m高的低护栏替代挡脚板。11、特殊部位处理：大门洞和过道处可拨空广2根立杆，并将悬空的J立杆逐根连接到两侧立杆上绑牢形成八字撑斜与水平杆夹角45飞0,挑空立杆下的）大横杆应采用双根钢管。九、构造规定：立柱接头除在顶层可采用搭接外，其他各接头必须采用对接扣件对接，对接、搭接应如下规定：1、杆顶端应高出建筑物檐口上皮高度1.5mo2、每根立柱均应设置底座或垫块、垫木。
15、3、纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应不不小于50Onlm,并应防止设在纵向水平杆的跨中。4、纵向水平杆搭接长度不应于1m,端部扣件盖板边缘至杆端的距离不应不不小于100mmo5、纵向水平杆的长度一般不适宜不不小于3跨，并不不不小于6mo6、连墙件：因柔性连墙件的I刚差，故其应用一般只能用在高度等于或不不小于24m的脚手架上。超过24m以上的脚手架必须使用刚性连墙件。7、连墙件布置规定：边墙件宜靠近主节点设置，偏离主节点的距离不应不小于300n三;连墙件应均匀布置，形式可以花排也可并排，宜先采用花排；连墙件必须从底步第一根纵向水平杆处开始设置；敞开式立网封闭的脚手架时连墙件间距一般不应不小于下表的规定：脚手架类型脚手架高度(m)垂直间距(m)水平间距(m)双排5066型、开口型脚手架的两端
