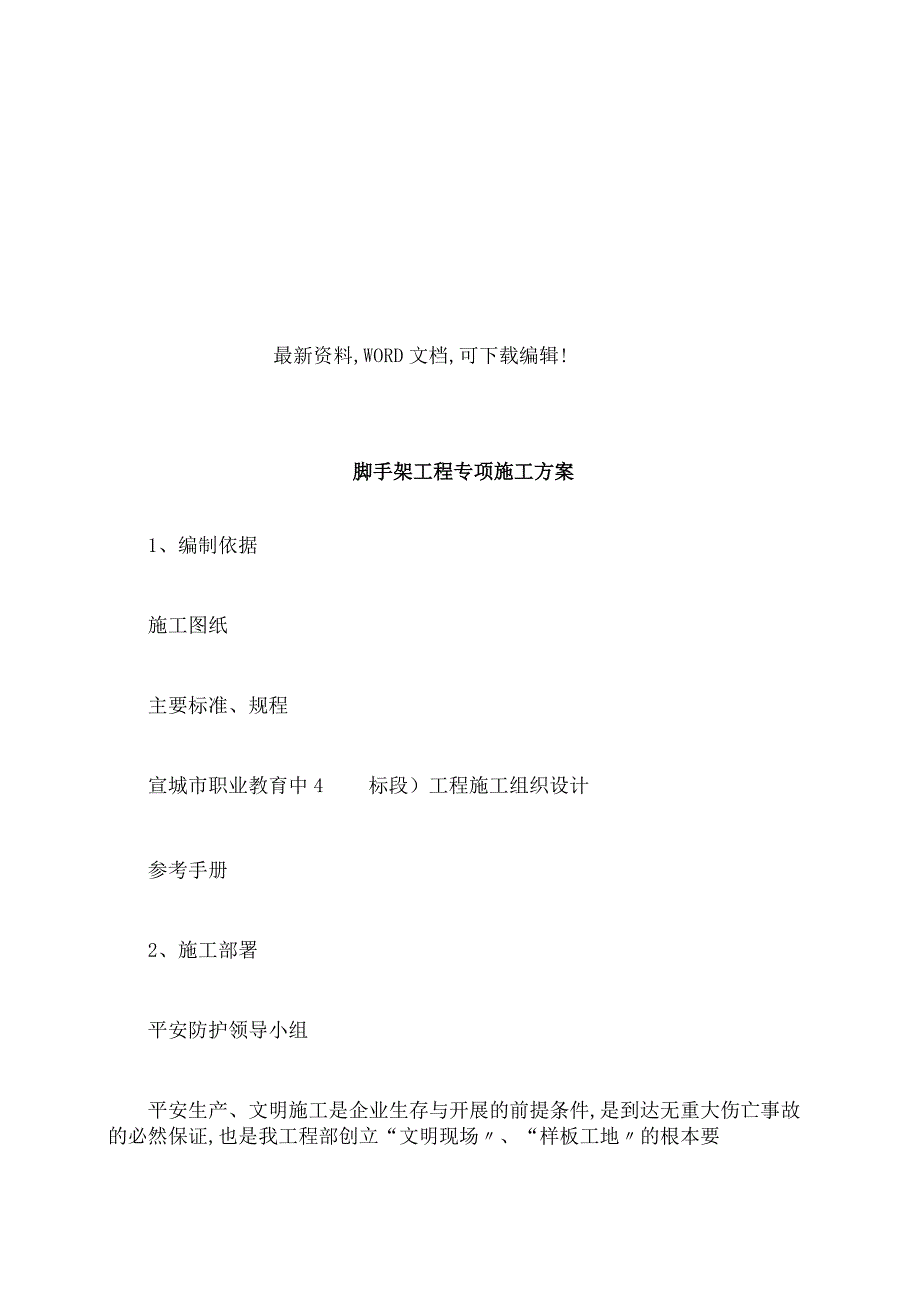

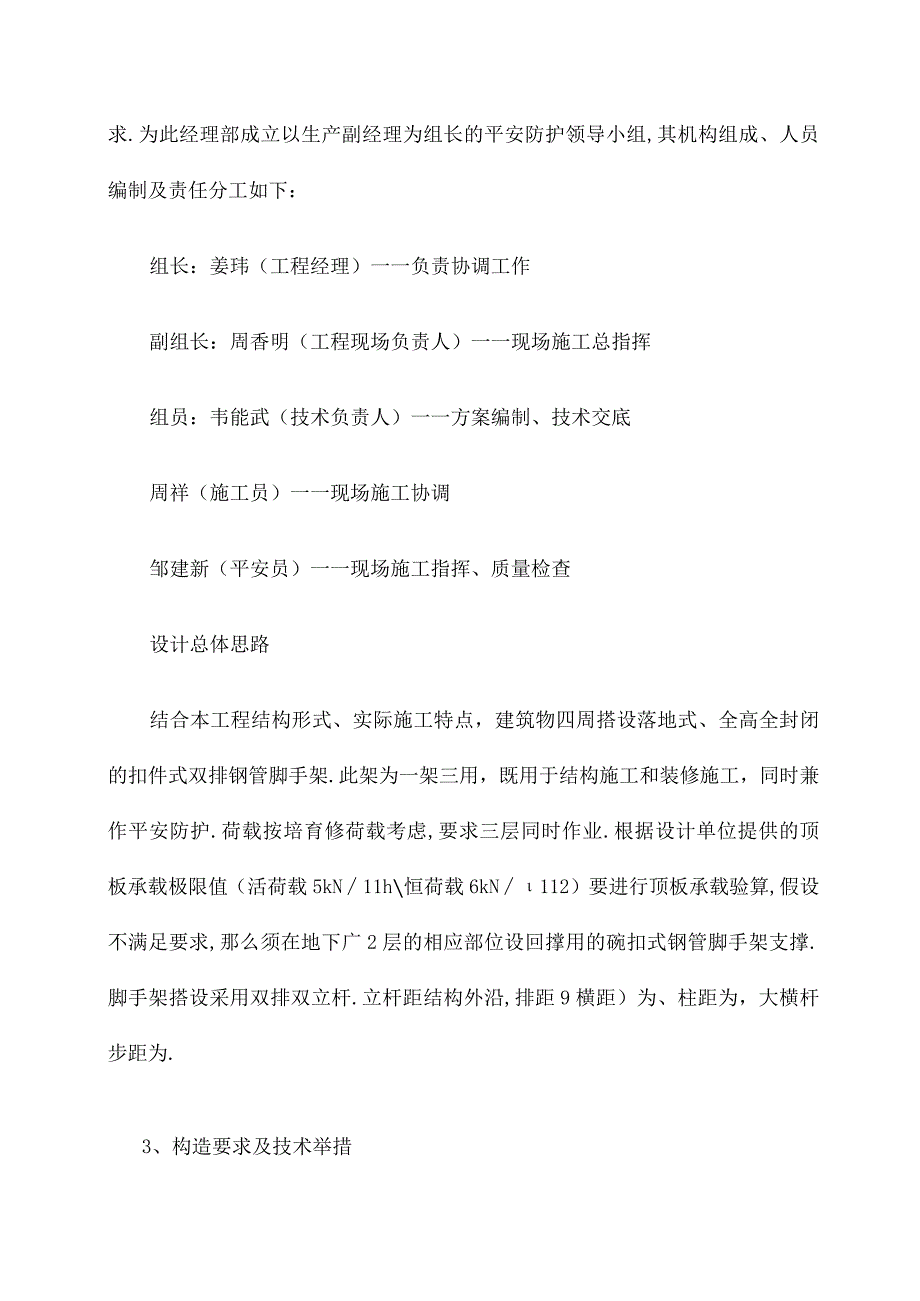

1、最新资料,WORD文档,可下载编辑!脚手架工程专项施工方案1、编制依据施工图纸主要标准、规程宣城市职业教育中4标段）工程施工组织设计参考手册2、施工部署平安防护领导小组平安生产、文明施工是企业生存与开展的前提条件,是到达无重大伤亡事故的必然保证,也是我工程部创立“文明现场、“样板工地的根本要求.为此经理部成立以生产副经理为组长的平安防护领导小组,其机构组成、人员编制及责任分工如下：组长：姜玮（工程经理）一一负责协调工作副组长：周香明（工程现场负责人）一一现场施工总指挥组员：韦能武（技术负责人）一一方案编制、技术交底周祥（施工员）一一现场施工协调邹建新（平安员）一一现场施工指挥、质量检查设计总体

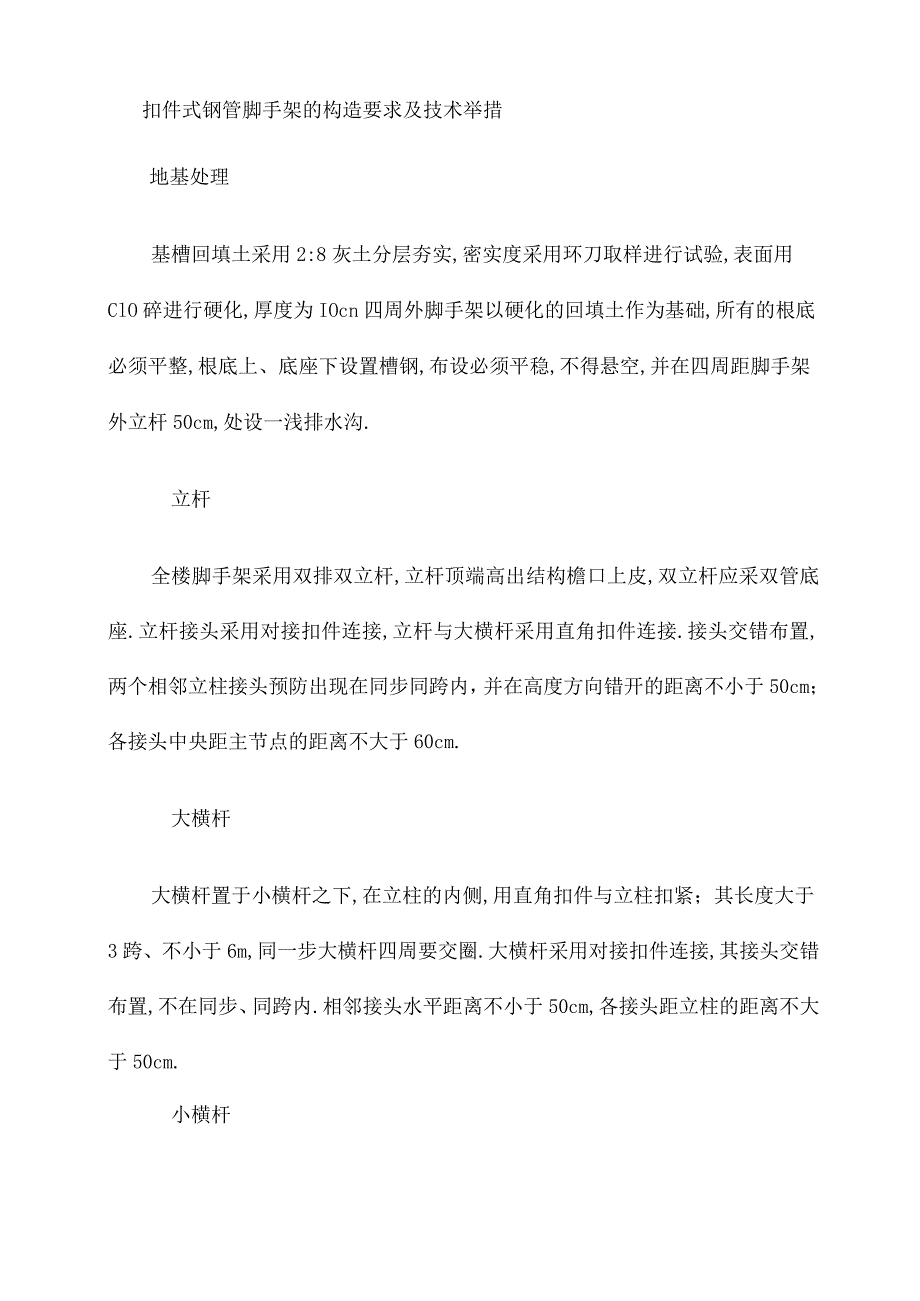

2、思路结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架.此架为一架三用，既用于结构施工和装修施工，同时兼作平安防护.荷载按培育修荷载考虑,要求三层同时作业.根据设计单位提供的顶板承载极限值（活荷载5kN11h恒荷载6kN112）要进行顶板承载验算,假设不满足要求,那么须在地下广2层的相应部位设回撑用的碗扣式钢管脚手架支撑.脚手架搭设采用双排双立杆.立杆距结构外沿,排距9横距）为、柱距为，大横杆步距为.3、构造要求及技术举措扣件式钢管脚手架的构造要求及技术举措地基处理基槽回填土采用2:8灰土分层夯实,密实度采用环刀取样进行试验,表面用ClO碎进行硬化,厚度为
3、IOcn四周外脚手架以硬化的回填土作为基础,所有的根底必须平整,根底上、底座下设置槽钢,布设必须平稳,不得悬空,并在四周距脚手架外立杆50cm,处设一浅排水沟.立杆全楼脚手架采用双排双立杆,立杆顶端高出结构檐口上皮,双立杆应采双管底座.立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接.接头交错布置,两个相邻立柱接头预防出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中央距主节点的距离不大于60cm.大横杆大横杆置于小横杆之下,在立柱的内侧,用直角扣件与立柱扣紧；其长度大于3跨、不小于6m,同一步大横杆四周要交圈.大横杆采用对接扣件连接,其接头交错布置,不在同步、同跨内.相邻
4、接头水平距离不小于50cm,各接头距立柱的距离不大于50cm.小横杆每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点的距离不大于15CnL小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要,可在两立柱之间在等间距设置增设12根小横杆,其最大间距不大于75Cm,小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm,且长度不大于44cm.上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置.纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上,横向扫地杆那么用直角扣件固定在紧靠
5、纵向扫地杆下方的立柱上.北侧裙房顶板存在较大高差,那么将高处的纵向扫地杆向低处延长两跨与立柱固定.靠边坡的立柱轴线到边坡的距离不小于50cm,并对此立杆：采取双向斜拉加固举措.剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置.双立杆部位采用双杆通长剪刀撑，单立杆部位那么采用单杆通长剪刀撑.剪刀撑每6步4跨设置一道,斜杆与地面的夹角在4560之间.斜杆相交点处于同一条直线上,并沿架高连续布置.剪刀撑的一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加2至4个扣结点.所有固定点距主节点距离不大于15cm
6、.最下部的斜杆与立杆的连接点距地面的高度控制在30cm内.剪刀撑的杆件连接采用搭接,其搭接长度2100cm,并用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端的距离210cm.横向斜撑搭设在主楼脚手架部位,在同节内、由底至顶层呈“之字型、在里、外排立柱之间上下连续布置,斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上.除拐角处设横向斜撑外，中间应每隔6跨设置一道.脚手板脚手板采用松木、厚5cm、宽3545c11长度不少于的硬木板.在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层.首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板,并设置平安网及防护栏杆.脚手板设置在
7、三根横向水平杆上,并在两端8cm处用直径的镀锌铁丝箍绕23圈固定.当脚手板长度小于2m时,可采用两根小横杆,并将板两端与其可靠固定，以防倾翻.脚手板应平铺、满铺、铺稳,接缝中设两根小横杆，各杆距接缝的距离均不大于15cm.靠墙一侧的脚手板离墙的距离不应大于15cm.拐角处两个方向的脚手板应重叠放置,预防出现探头及空挡现象.连墙件连接件采用刚性连执着,垂直间距为、水平间距为,连墙杆用48X的钢管，它与脚手架、建筑物的连接采用直角扣件.在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结.在顶板上丙框架柱间中点处,距结构处皮处预理1125钢筋（加工尺寸与悬挑架预埋件相同），用48X的钢管与脚手架可
8、靠的转角处,于框架柱上双向设置上述箍柱式拉杆.在建筑物的首层置两道连墙件.连墙件横竖向顺序排列、无匀布置、与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30Cm）.连墙杆伸出扣件的距离应大于10.山.底部第一根大横杆就开始布置连墙杆,靠近框架柱的小横杆可直接作连墙杆用.防护设施脚手架要满挂全封闭式的密目平安网.密目网采用X的规格,用风绳绑扎在模杆外立杆里侧.作业层网应高于平台,产基作业层下步架处设一道水平兜.在架内高度处设首层平网,往上每隔五步呀设隔层平网,施工层应设随层网.作业层脚手架立杆于扼要处设有两道防护栏杆,底部侧面设18cm高的挡脚板.卸料平台从经济、实用的角度考虑,卸
9、料平台设计为县挑式型钢平台，两楼各制2个,规格为XX（长X宽X高）悬挑长度为.平台上要设有限定荷载标牌,本工程卸料平台限重为,主梁、次梁分别采用IlO工字钢，10槽钢，所有构件均为螺栓连拦，即为钱接.防护栏采用48X钢管,分别在高75cm、150cm处设立两道,并与四周工字钢焊接.四周工字钢外侧面及防护栏均刷红白相间的油漆标识,并满布密目平安网.平台每侧两根6X19、钢丝绳，每根绳设夹具不少于三个.钢丝绳与卸料平台钢管架接触处垫像胶胶皮，以缓冲钢丝绳的拉力.钢丝绳通过梁上侧模对拉螺栓孔拉接,但两根钢丝绳不得拉结于同一个对拉螺栓孔,并且预留的梁上预留的孔洞要保证能让上述钢丝绳穿过,平台底面设5c
10、m厚的脚手板,满铺、铺牢、两端用8号镀锌铁丝捆紧,并在四周设18cm高的踢脚板.卸料平台自第2层至4层每层设一个.脚手架出入口的构造该出入口设在轴之间,挑空两根立杆、跨越三步三跨,大小为X（宽X高）.出入口处再搭设XX（宽X高）的防护棚,上铺5cm厚的双层脚手板.在出入口两侧的内、外排单位杆处分别增设一辅立杆,并高于门洞口2步,立柱用短斜撑相互联系.上方悬倾家荡产立柱处增加两根斜杆,斜杆与各主节点相交处用扣件固定,洞口上方增设两道横向支撑,应伸出斜腹杆的端部，以保证立柱悬空处的整体性.门洞两侧分别增加两根余腹杆，当斜腹杆在1跨内跨越2个步距时,应在相交的大横杆处增设一根小横杆,将斜腹杆固定在其
11、伸出端上,斜腹杆宜采用通长杆件,必须接长时间对接扣件连接.4、平安防护举措电梯井洞口防护举措电梯井口设置不低于高的开启式防护门，用12的螺纹钢筋、按水平间距30cm、竖向间距40Cm焊制而成,并在防护门上要刷漆、上锁、挂牌.电梯井筒内每隔一层在入口处设置一个用25钢筋、钢管及木板搭设的平台，中间一层用钢筋支托平安网一道，网上及平台以均不得存有杂物.电梯井内不准做垂直运输通道或拉圾通道.结构临边的防护举措在结构四周边线内50Cm处设置全封闭式护身栏,使用材料均采用48X钢管.其高度不低于、立杆间距不大于、竖向每隔设一道通长大横杆、每隔一根立杆设一道三脚架.洞钢管长度方向刷红白间隔的油漆、挂醒目标
12、志牌；护身栏杆四周满挂密目平安网、白天设警示牌、夜间设红色标志灯；临边四周Inl范围内不准堆料、停放机具.楼梯间防护举措楼梯的侧边利用脚手架做平安防护,架子立管从梯井内搭设,侧边沿楼梯坡度方向做一道高的护身栏,侧边底部设18cm高的挡脚板.防雷避电举措采用避雷针与大横杆连通、连地线与整幢建筑物楼层内避雷系统连成一体的举措.避雷针共设置4根避雷针,避雷针采用12镀锌钢筋制作,高度不小于1m,设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通,形成避雷网络.接地线采用40X4的镀锌扁钢,将立杆与整幢建筑物楼层内雷系统连成一体.接地线的连接于IOCIn2,并将外表油漆及氧化层去除，露出金属跳泽并
13、涂以中性凡士林.接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个,位置不得选在人们经常走到的地方以避免跨免跨步电压的然害,预防拉地线遭机械伤害.两者的连执着采用焊接，焊接长度应大于2倍的扁钢宽度,焊完后再用接地阻测试仪测定电阻,要求冲击电阻不大于10.同时应注意检查与其它金属物或埋地电缆之间的安全距离（一般不小于3m）以免发生击穿事故.5.脚手架的搭设及撤除施工工艺落地式钢管脚手架塔设施工工艺落地脚手架搭设的工艺流程为：场地平整、夯实根底承载实难、材料配备定位设置通长脚手板、钢底座纵向扫地杆立杆横向扫地杆F横杆大横杆（搁栅）一剪刀撑连墙杆一一铺脚-A手板扎防护栏杆扎平安网.
14、定距定位.根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并作好标记.用钢卷尺拉直,分出立杆位置,并用小竹征点出立杆标记.垫板、底座应准确地放在定位线上,垫板必须铺放平稳,不得悬空；双管柱应采用双管底座,底座下垫枕木,并垂直于墙面设置.在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑,拐角处双向增设,待该部位脚手架与主体结构的连墙件可靠拉结前方可撤除.当脚手架操作层高出连墙件两步时,应采取临时稳定举措,直到连墙搭设完毕前方可撤除.双排架宜先立里排立杆,后立处排立杆.每排立杆宜先立两头的,再立中间的一根,互相看齐后,立中间局部各立杆,双排架内、外排两立杆的连线要与墙面垂直,立杆接长时,
15、宜先立外排,后立内排.其余组件的搭设要求参见构造要求.卸料平台的施工工艺卸料平台加工制作完毕经验收后格前方可吊装.吊装时,先挂好四角的吊钩,传发初次信号,但只能稍稍提升平台，放松斜拉钢丝绳,方可正式吊装，吊钩的四条引绳应等长,保证平台在起吊过程中平稳.吊装至预定位置后，先将平台工字钢与预埋件固定后,再将钢丝绳固定,紧固螺母及钢丝绳卡子,完毕前方可松塔吊吊钩,卸料平台安装毕后经验收合格前方可使用，卸料平台的限重牌应挂在该平台附近的明显位置.要求提升一次验收一次.脚手架的撤除施工工艺拆架程序应遵守由上而下,先搭后拆的原那么，即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆小横杆、大横杆、立杆等（一般的撤除
16、顺序为平安网栏杆脚手板剪刀撑小横杆-一一A-A大横杆一H杆）.不准分立面拆架或在上下两步同时进行拆架.做到一步一清、一杆一清.拆立杆时,要先抱住立杆再拆开最后两个扣.撤除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间，再解端头扣.所有连墙杆必须随脚手架撤除同步下降,严禁先瘵连墙件整层或数层撤除后再除脚手架,分段撤除高差不应大于2步,如高差大于2步,应增设连墙连加固.撤除后架体的稳定性不被破坏,如附墙杆被撤除前,应加设临时支撑预防变形,撤除各标准节时,应预防失稳.当脚手架拆至下部最后一根长钢管的高度（约）时,应先在适当位置搭临时势撑加固,后拆连墙件.6、劳动力及材料、机具配备劳动力配备工种人数任务架子工
