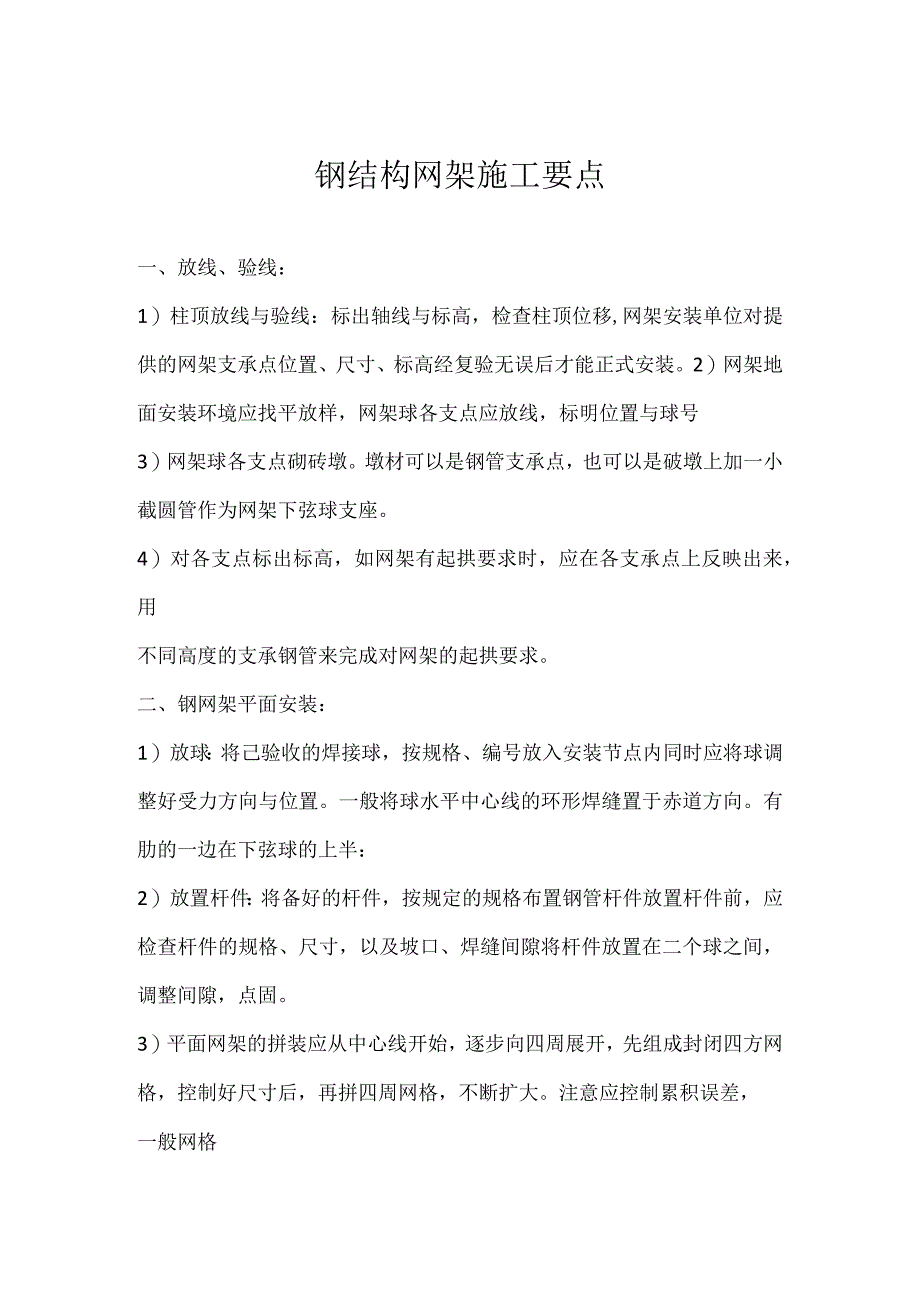

1、钢结构网架施工要点一、放线、验线：1）柱顶放线与验线：标出轴线与标高，检查柱顶位移,网架安装单位对提供的网架支承点位置、尺寸、标高经复验无误后才能正式安装。2）网架地面安装环境应找平放样，网架球各支点应放线，标明位置与球号3）网架球各支点砌砖墩。墩材可以是钢管支承点，也可以是破墩上加一小截圆管作为网架下弦球支座。4）对各支点标出标高，如网架有起拱要求时，应在各支承点上反映出来，用不同高度的支承钢管来完成对网架的起拱要求。二、钢网架平面安装：1）放球：将己验收的焊接球，按规格、编号放入安装节点内同时应将球调整好受力方向与位置。一般将球水平中心线的环形焊缝置于赤道方向。有肋的一边在下弦球的上半：2

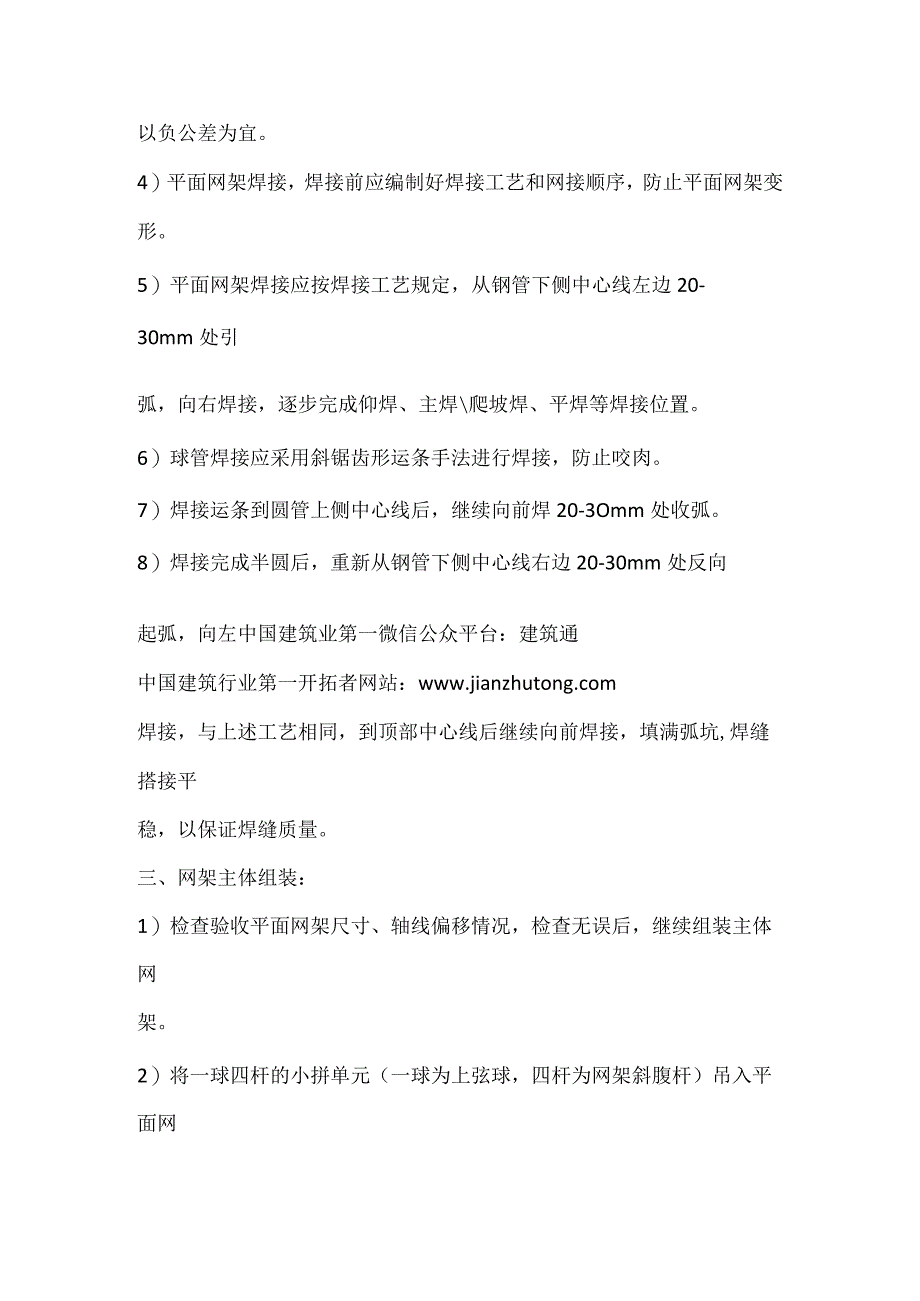

2、）放置杆件：将备好的杆件，按规定的规格布置钢管杆件放置杆件前，应检查杆件的规格、尺寸，以及坡口、焊缝间隙将杆件放置在二个球之间，调整间隙，点固。3）平面网架的拼装应从中心线开始，逐步向四周展开，先组成封闭四方网格，控制好尺寸后，再拼四周网格，不断扩大。注意应控制累积误差，一般网格以负公差为宜。4）平面网架焊接，焊接前应编制好焊接工艺和网接顺序，防止平面网架变形。5）平面网架焊接应按焊接工艺规定，从钢管下侧中心线左边20-30mm处引弧，向右焊接，逐步完成仰焊、主焊爬坡焊、平焊等焊接位置。6）球管焊接应采用斜锯齿形运条手法进行焊接，防止咬肉。7）焊接运条到圆管上侧中心线后，继续向前焊20-3Om

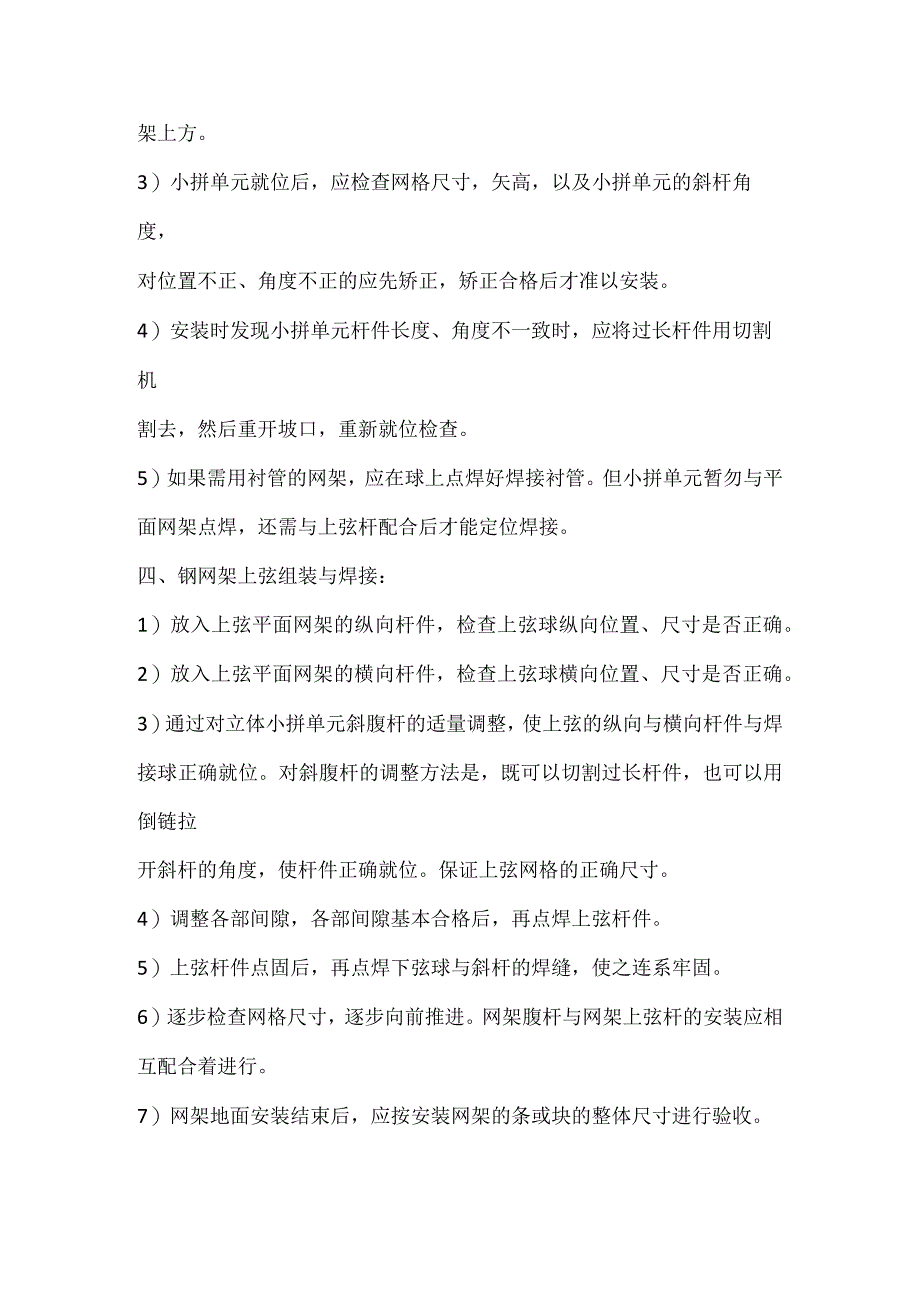

3、m处收弧。8）焊接完成半圆后，重新从钢管下侧中心线右边20-30mm处反向起弧，向左中国建筑业第一微信公众平台：建筑通中国建筑行业第一开拓者网站：焊接，与上述工艺相同，到顶部中心线后继续向前焊接，填满弧坑,焊缝搭接平稳，以保证焊缝质量。三、网架主体组装：1）检查验收平面网架尺寸、轴线偏移情况，检查无误后，继续组装主体网架。2）将一球四杆的小拼单元（一球为上弦球，四杆为网架斜腹杆）吊入平面网架上方。3）小拼单元就位后，应检查网格尺寸，矢高，以及小拼单元的斜杆角度，对位置不正、角度不正的应先矫正，矫正合格后才准以安装。4）安装时发现小拼单元杆件长度、角度不一致时，应将过长杆件用切割机割去，然后重开
4、坡口，重新就位检查。5）如果需用衬管的网架，应在球上点焊好焊接衬管。但小拼单元暂勿与平面网架点焊，还需与上弦杆配合后才能定位焊接。四、钢网架上弦组装与焊接：1）放入上弦平面网架的纵向杆件，检查上弦球纵向位置、尺寸是否正确。2）放入上弦平面网架的横向杆件，检查上弦球横向位置、尺寸是否正确。3）通过对立体小拼单元斜腹杆的适量调整，使上弦的纵向与横向杆件与焊接球正确就位。对斜腹杆的调整方法是，既可以切割过长杆件，也可以用倒链拉开斜杆的角度，使杆件正确就位。保证上弦网格的正确尺寸。4）调整各部间隙，各部间隙基本合格后，再点焊上弦杆件。5）上弦杆件点固后，再点焊下弦球与斜杆的焊缝，使之连系牢固。6）逐步检查网格尺寸，逐步向前推进。网架腹杆与网架上弦杆的安装应相互配合着进行。7）网架地面安装结束后，应按安装网架的条或块的整体尺寸进行验收。8）待吊装的网架必须待焊接工序完毕，焊缝外观质量，焊缝超声波探伤报中国建筑业第一微信公众平台：建筑通中国建筑行业第一开拓者网站：告合格后，才能起吊（提升）。最后就可以网架高空合拢、网架验收。
