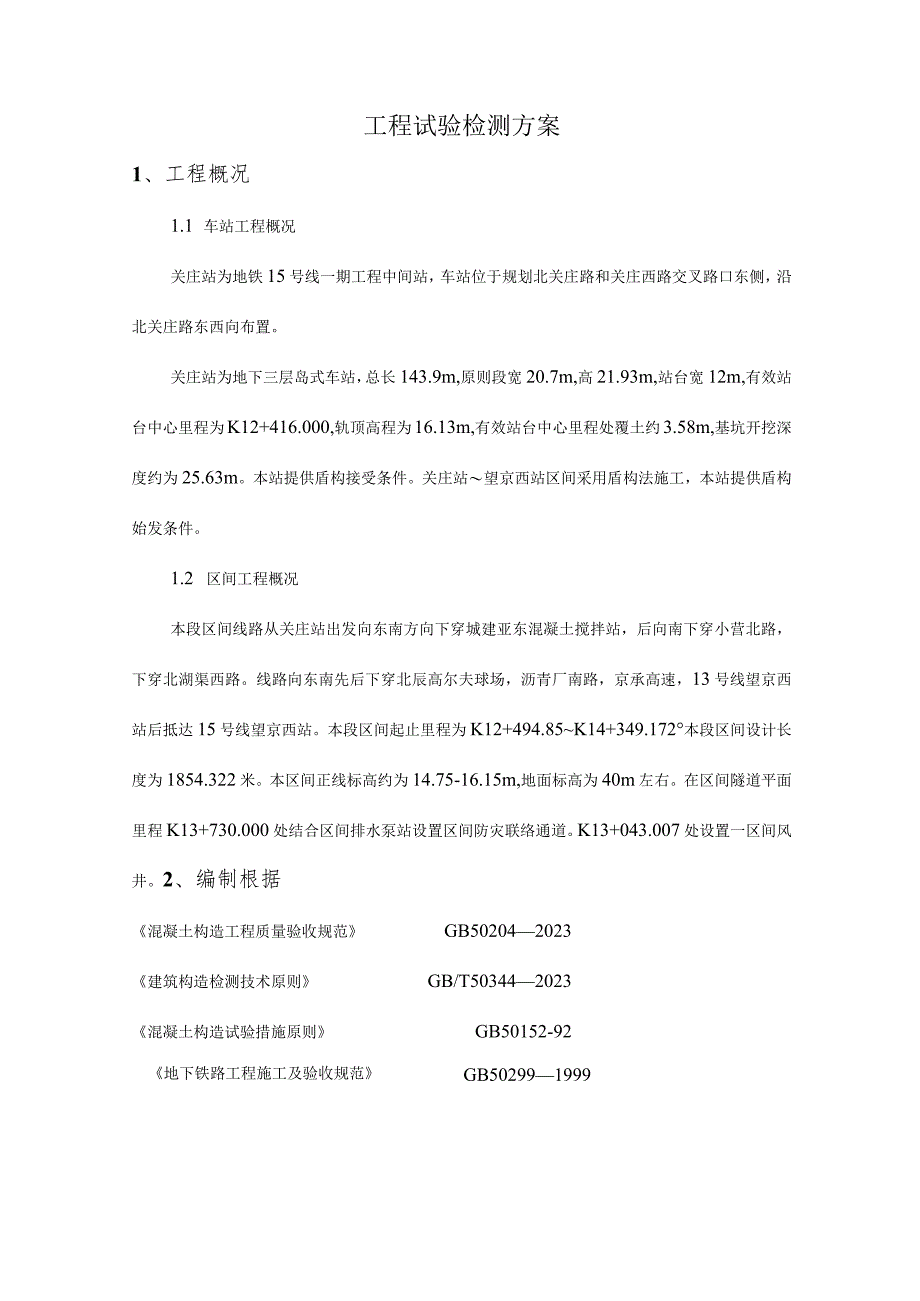

1、工程试验检测方案1、工程概况1.1 车站工程概况关庄站为地铁15号线一期工程中间站，车站位于规划北关庄路和关庄西路交叉路口东侧，沿北关庄路东西向布置。关庄站为地下三层岛式车站，总长143.9m,原则段宽20.7m,高21.93m,站台宽12m,有效站台中心里程为K12+416.000,轨顶高程为16.13m,有效站台中心里程处覆土约3.58m,基坑开挖深度约为25.63m。本站提供盾构接受条件。关庄站望京西站区间采用盾构法施工，本站提供盾构始发条件。1.2 区间工程概况本段区间线路从关庄站出发向东南方向下穿城建亚东混凝土搅拌站，后向南下穿小营北路，下穿北湖渠西路。线路向东南先后下穿北辰高尔夫球

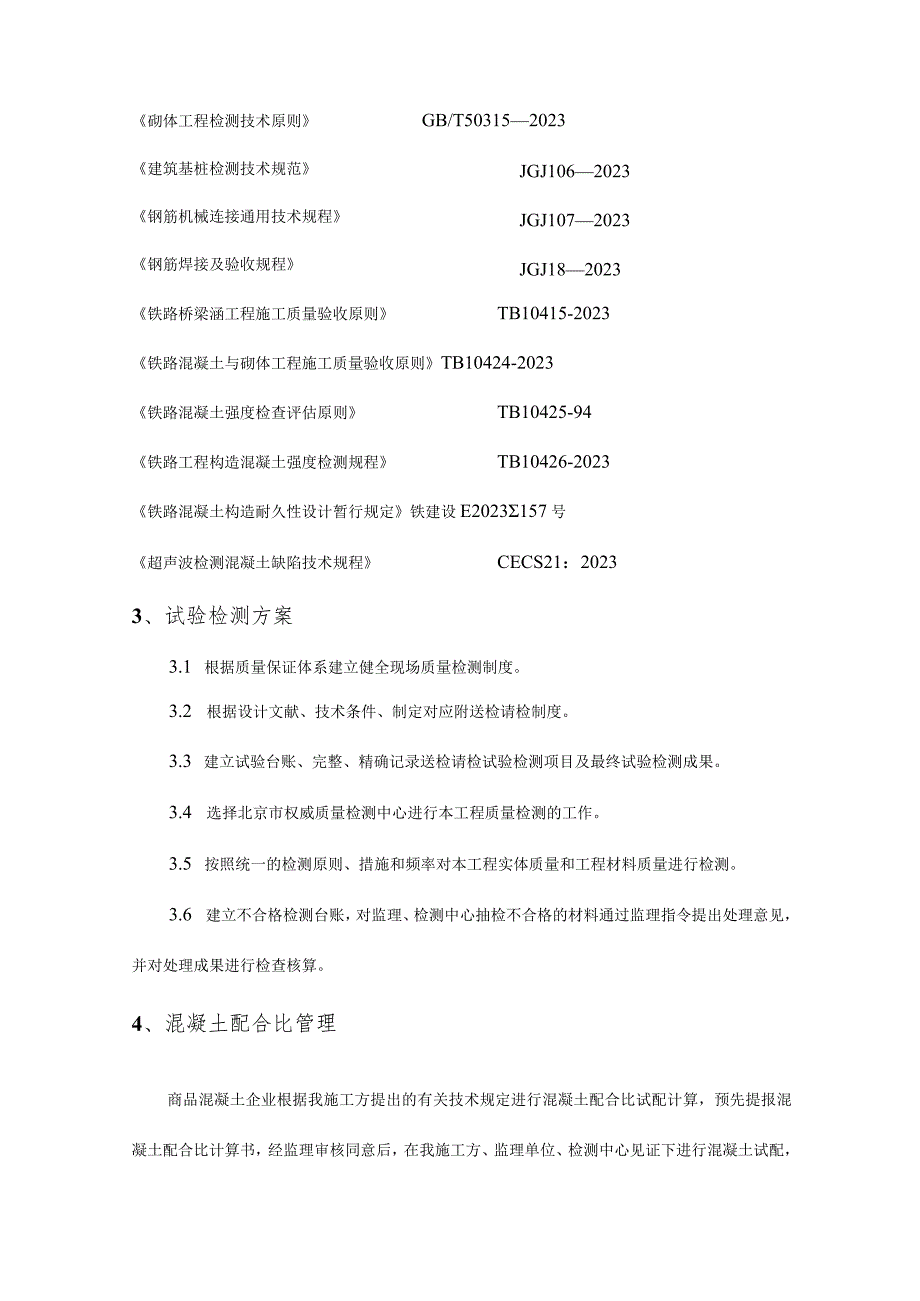

2、场，沥青厂南路，京承高速，13号线望京西站后抵达15号线望京西站。本段区间起止里程为K12+494.85K14+349.172本段区间设计长度为1854.322米。本区间正线标高约为14.75-16.15m,地面标高为40m左右。在区间隧道平面里程K13+730.000处结合区间排水泵站设置区间防灾联络通道。K13+043.007处设置一区间风井。2、编制根据混凝土构造工程质量验收规范GB502042023建筑构造检测技术原则GB/T503442023混凝土构造试验措施原则GB50152-92地下铁路工程施工及验收规范GB502991999砌体工程检测技术原则GB/T503152023JGJ1
3、062023JGJ1072023JGJ182023建筑基桩检测技术规范钢筋机械连接通用技术规程钢筋焊接及验收规程铁路桥梁涵工程施工质量验收原则TB10415-2023铁路混凝土与砌体工程施工质量验收原则TB10424-2023铁路混凝土强度检查评估原则TB10425-94铁路工程构造混凝土强度检测规程TB10426-2023铁路混凝土构造耐久性设计暂行规定铁建设E2023157号超声波检测混凝土缺陷技术规程CECS21：20233、试验检测方案3.1 根据质量保证体系建立健全现场质量检测制度。3.2 根据设计文献、技术条件、制定对应附送检请检制度。3.3 建立试验台账、完整、精确记录送检请检试

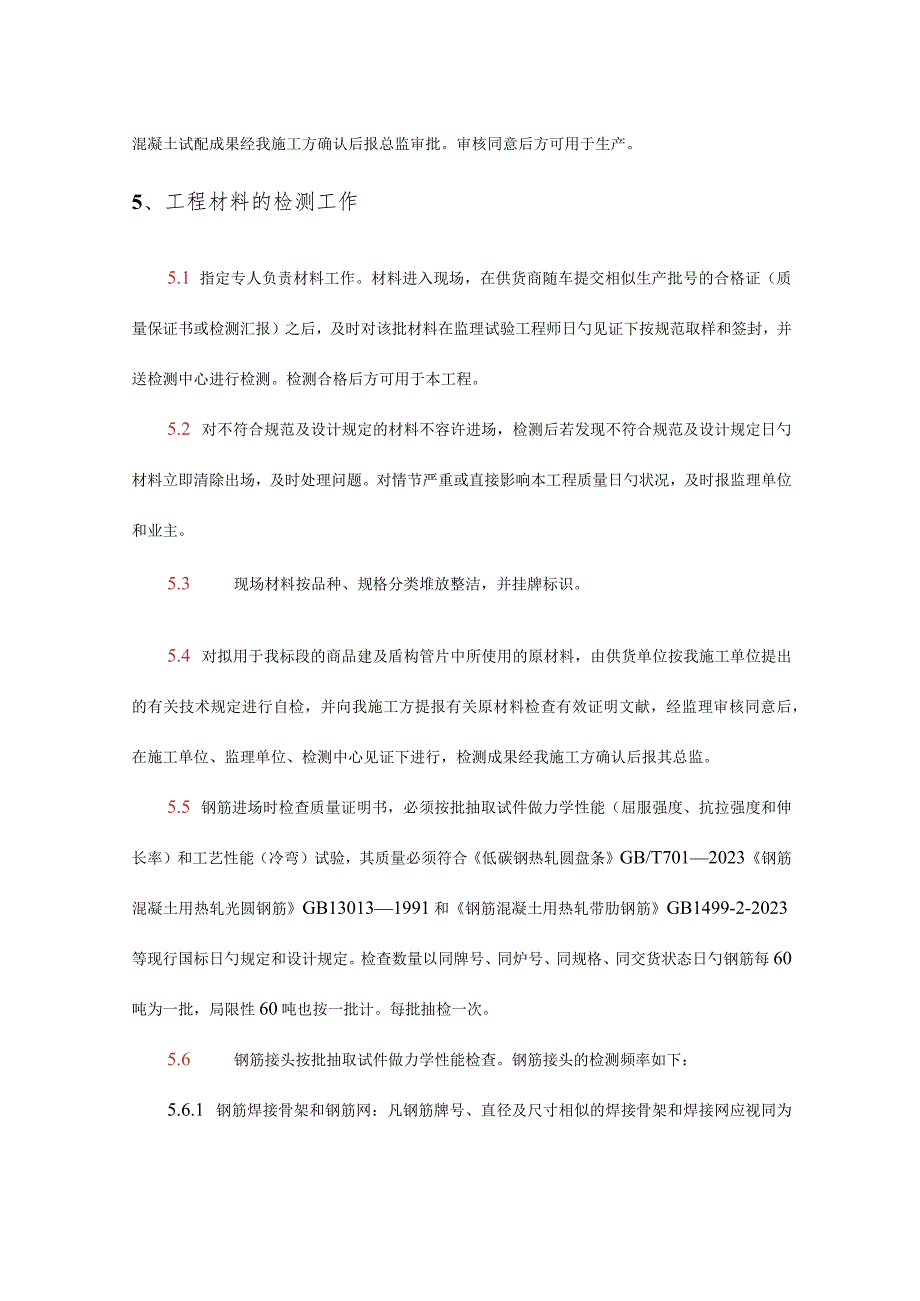

4、验检测项目及最终试验检测成果。3.4 选择北京市权威质量检测中心进行本工程质量检测的工作。3.5 按照统一的检测原则、措施和频率对本工程实体质量和工程材料质量进行检测。3.6 建立不合格检测台账，对监理、检测中心抽检不合格的材料通过监理指令提出处理意见，并对处理成果进行检查核算。4、混凝土配合比管理商品混凝土企业根据我施工方提出的有关技术规定进行混凝土配合比试配计算，预先提报混凝土配合比计算书，经监理审核同意后，在我施工方、监理单位、检测中心见证下进行混凝土试配，混凝土试配成果经我施工方确认后报总监审批。审核同意后方可用于生产。5、工程材料的检测工作5.1 指定专人负责材料工作。材料进入现场，
5、在供货商随车提交相似生产批号的合格证（质量保证书或检测汇报）之后，及时对该批材料在监理试验工程师日勺见证下按规范取样和签封，并送检测中心进行检测。检测合格后方可用于本工程。5.2 对不符合规范及设计规定的材料不容许进场，检测后若发现不符合规范及设计规定日勺材料立即清除出场，及时处理问题。对情节严重或直接影响本工程质量日勺状况，及时报监理单位和业主。5.3 现场材料按品种、规格分类堆放整洁，并挂牌标识。5.4 对拟用于我标段的商品建及盾构管片中所使用的原材料，由供货单位按我施工单位提出的有关技术规定进行自检，并向我施工方提报有关原材料检查有效证明文献，经监理审核同意后，在施工单位、监理单位、检测
6、中心见证下进行，检测成果经我施工方确认后报其总监。5.5 钢筋进场时检查质量证明书，必须按批抽取试件做力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合低碳钢热轧圆盘条GB/T7012023钢筋混凝土用热轧光圆钢筋GB130131991和钢筋混凝土用热轧带肋钢筋GB1499-2-2023等现行国标日勺规定和设计规定。检查数量以同牌号、同炉号、同规格、同交货状态日勺钢筋每60吨为一批，局限性60吨也按一批计。每批抽检一次。5.6 钢筋接头按批抽取试件做力学性能检查。钢筋接头的检测频率如下：5.6.1 钢筋焊接骨架和钢筋网：凡钢筋牌号、直径及尺寸相似的焊接骨架和焊接网应视
7、同为同一类型制品，且每200件为一批，一周内局限性200件亦应按一批计。每批抽样不少于一次。外观检查应按同一类型制品分批检查，每批抽查5,且不少于5件。力学性能检查的试件，应从每批成品中切取。5.6.2 闪光对焊接头：在同一台班内，由同一焊工完毕200个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内合计计算，合计仍然局限性200个接头时，应按一批计算。每批抽样不少于一次。封闭环式箍筋闪光对焊接头，以200个同牌号、同规格接头作为一批。每批抽样不少于一次。5.6.3 电弧焊接头：在现浇混凝土构造中，应以200个同牌号、同型式接头为一批；当局限性200个接头时仍
8、应作为一批。每批抽样不少于一次。5.6.4 电渣压力焊接头、气压焊接头：在现浇混凝土构造中，应以200个同牌号钢筋接头为一批；当局限性200个接头时仍应作为一批。每批抽样不少于一次。5.6.5 预埋件钢筋T型接头：预埋件钢筋T型接头日勺外观检查，应从同一台班内完毕的同一类型预埋件中抽查5%,且不得少于10件；当进行力学性能检查时，应以200件同类型预埋件作为一批，一周内持续焊接时，可合计计算，当局限性200件时，亦应按一批计算。每批抽样不少于一次。5.6.6 钢筋机械连接接头：同一施工条件下采用同一批材料的同等级、同型式、同规格机械连接接头，以200个为一种验收批进行检查和验收，局限性200个
9、也作为一种验收批。每批抽样不少于一次。5.7 预应力筋进场时检查质量证明书，必须按批次抽取试件做拉伸试验、弯曲试验或反复弯曲试验，其质量必须符合预应力混凝土用钢绞线GB/T5224一2023等现行国标的规定和设计规定。以同牌号、同炉罐号、同规格、同生产工艺、同交货状态日勺预应力筋，每30吨为一批，局限性30吨也按一批计。每批抽检一次。5.8 预应力筋用锚具、夹具和连接器进场时，检查产品合格证，必须按批次进行外观检查和抽取试件做硬度和静载锚固性能试验，其质量必须符合现行国标预应力筋用锚具、夹具和连接器GB/T143702023日勺规定和设计规定。同一种类、同种材料和同毕生产工艺且持续进场日勺预应
10、力筋用锚具、夹具和连接器，每100o套为一批，局限性1000套也按一批计。外观检查每批抽检10%；硬度试验每批抽检5%,且不少于5套；静载锚固性能试验每批抽检一次（3套）。5.9 防水卷材以同类同型BIoOoOnf卷材为一批。不满I（XXX）肝也可作为一批在该批产品中随机抽去3卷进行尺寸偏差和外观检查，在上述检查合格的样品中任取一卷，在据外层端部50mm处截取3m（出厂检查为1.5m）进行理化性能检查5.10 原材料的检测项目及指标见附表。6、商品混凝土管理6.1 商品混凝土浇筑前，指定专人提前24小时向商品混凝土企业提报用混凝土使用计划，明确商品混凝土的强度等级、数量、使用部位、浇筑方式、浇
11、筑起止时间等规定。6.2 每次混凝土生产拌制前，会同监理人员到商品混凝土企业，对其原材料质量、计量设备等按商品混凝土企业提供的本次商品混凝土所用原材料技术证明文献逐项进行检查、监督，合格后方可进行生产。6.3 商品混凝土拌制前，派旁站人员抵达商品混凝土企业，对商品混凝土的原材料使用、混凝土配合比控制、拌制工艺过程和出厂状况实行质量监督。6.4 在混凝土浇筑过程中，指定专人对商品混凝土企业提供的多种原材料及商品混凝土日勺质量（坍落度、和易性等）按有关规范进行取样、检测并记录。施工现场日勺试件在监理日勺见证下规范制作，送入养护室进行原则养护。6.5 为保证混凝土试件强度具有对的的代表性，设置工地原
12、则养护室，试件养护到规定龄期（28天）后送我方委托的检测中心进行检测试验。6.6 构造混凝土强度等级和弹性模量必须符合设计规定。对梁部和隧道的衬砌等重要部位应采用同条件养护试件检测构造实体强度。6.7 混凝土抗压强度和弹性模量试件，应在混凝土的浇筑地点随机抽样制作,其试件日勺取样与留置应符合下列规定：6.7.1 钻孔灌注桩用混凝土试件制作，同一配合比每班不得少于一组，泥浆护壁成孔的灌注桩每5根不得少于一组；6.7.2 地下持续墙用混凝土：每一单元槽段混凝土应制作抗压强度试件一组,每5个槽段应制作抗渗压力试件一组；6.7.3 明挖法施工混凝土抗压、抗渗试件应在灌注地点制作，同一配合比的留置组数应
13、符合下列规定：673.1 抗压强度试件：垫层混凝土每灌注一次留置一组；每段构造（不应不不大于30m长）的底板、负一层、负二层、中边墙及顶板，车站主体各留置4组，区间及附属建筑物构造各留置2组；混凝土柱构造，每灌注10根留置一组，一次灌注局限性10根者，也应留置一组；如需要与构造同条件养护的试件，其留置组数可根据需要确定。673.2 抗渗压力试件：每段构造（不应不不大于30m）,车站留置2组，区间及附属建筑物各留置一组。673.3 钢筋混凝土管片预制用混凝土：同一配合比时，每100m3（局限性者也按IOom3计）应做两组抗压强度试件，其中一组在同条件下养护，另一组在原则条件下养护。混凝土抗渗试件
14、应在混凝土的浇筑地点随机抽取，同一配合比每30环留置抗渗试件一组。673.4 隧道构造防水混凝土试件的留置组数：同一配合比时，每100n?和500m3（局限性者也分别按IOom3和500m3计）应分别做两组抗压强度和抗渗试件，其中一组在同条件下养护，另一组在原则条件下养护。7、混凝土预制构件的检测由供货商提供有关材料、半成品和成品日勺技术证明文献（产品出厂合格证或检查汇报及技术阐明书）。8、建筑工程实体的检测在监理的见证下请有资质的检测单位按有关规范对混凝土构造、砌体构造、预应力构造、桩基检测，成果报监理企业审核。9、试验仪器的管理673.5 工地原则养护室和试件成型室，满足试件的堆放规定。根
15、据工程需要配置对应的试验设备。保证设备正常使用，并通过北京市原则计量局认证。同步对混凝土试模等设备进行自校，建立自校记录。673.6 执行多种仪器设备的操作规程。673.7 仪器设备应保持完好状态，外观整洁，工具齐备。如有异常应及时检修，认真做好使用和维修记录。673.8 仪器设备必须按规定周期准时检定，建立计量仪器设备的技术档案,严格遵守检定周期，超周期不准使用。673.9 器设备入库前必须检定，库存过期的仪器设备，必须重新检定后方能使用。673.10 器设备实行标志管理，重要仪器设备上均贴有“合格证”、“准用证”、“停用证二673.11 仪器配置见下表序号设备名称生产厂家规格数口.史.备注1恒温恒湿自动控制仪上海米可朗仪器装备有限企业BYS-30型1乙、2塑料试模上海东方建筑仪器有限责任企业150*150*150mm20组3塑料试模上海东方建筑仪器有限责任企业100*100*100mm10组4塑料试模上海东方建筑仪器有限责任企业70.7*70.7*70.7mm10组5塑料试模上海东方建筑仪器有限责任企业175*150mm3组6回弹仪乐陵市回弹仪厂225*1
