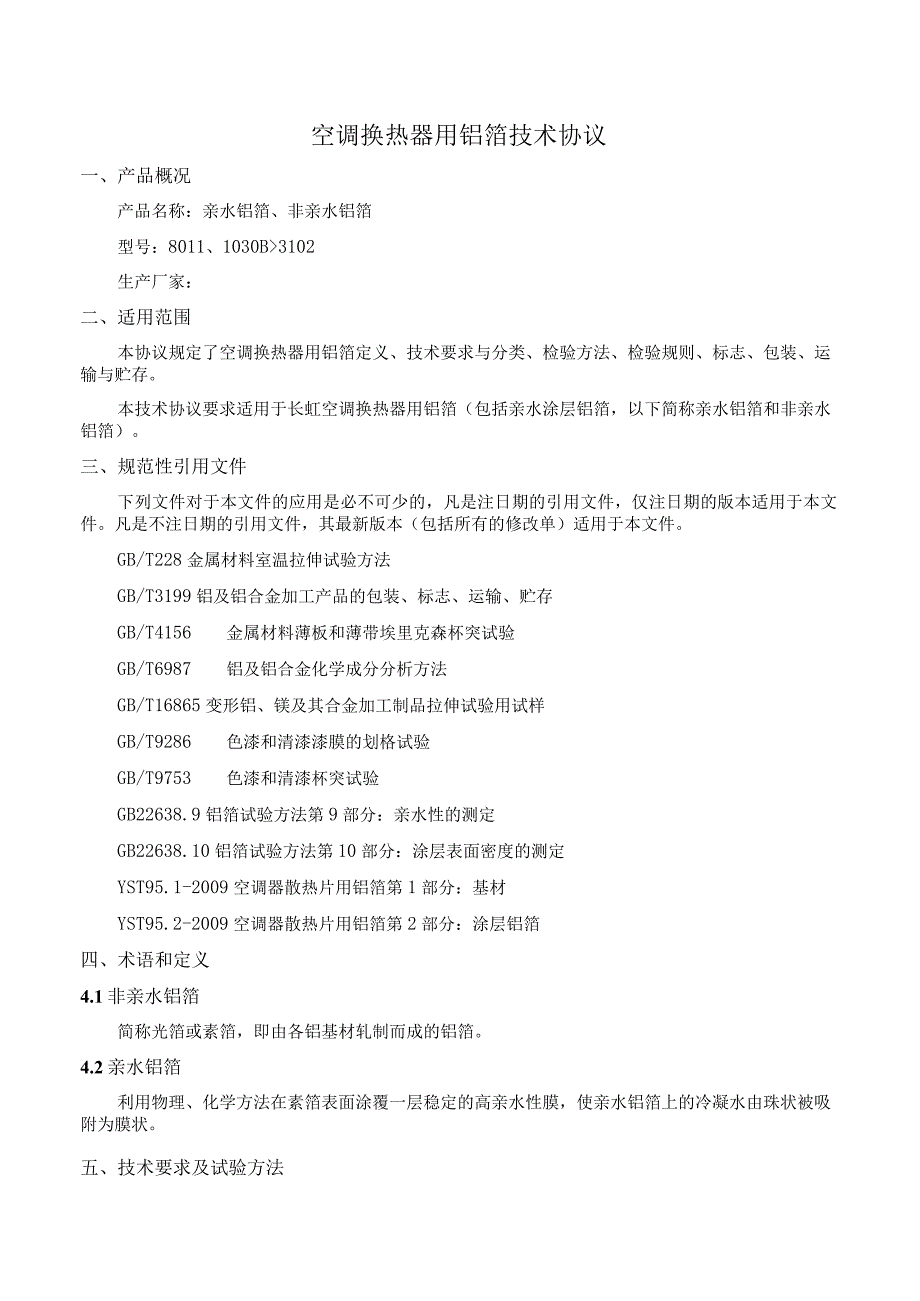

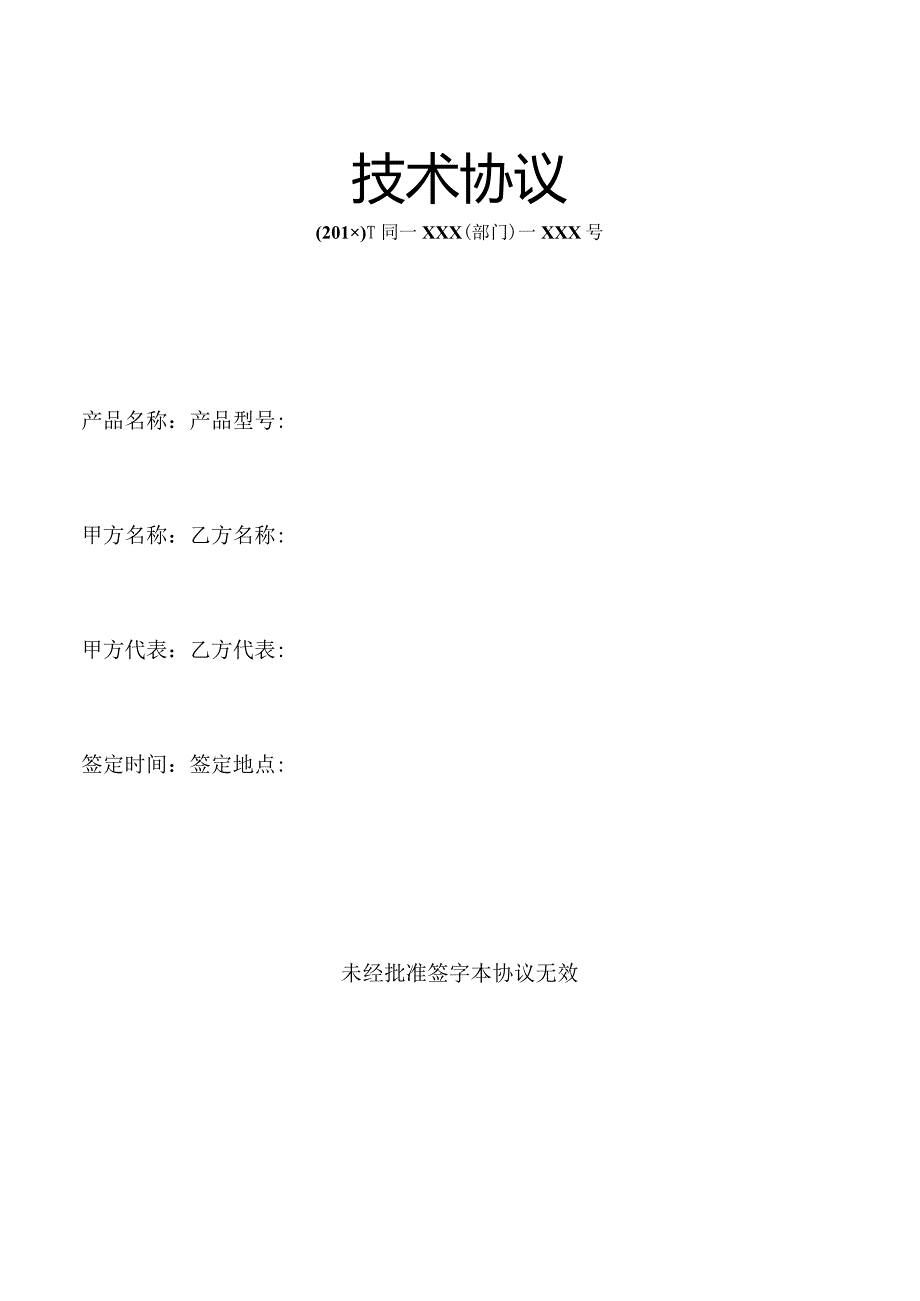

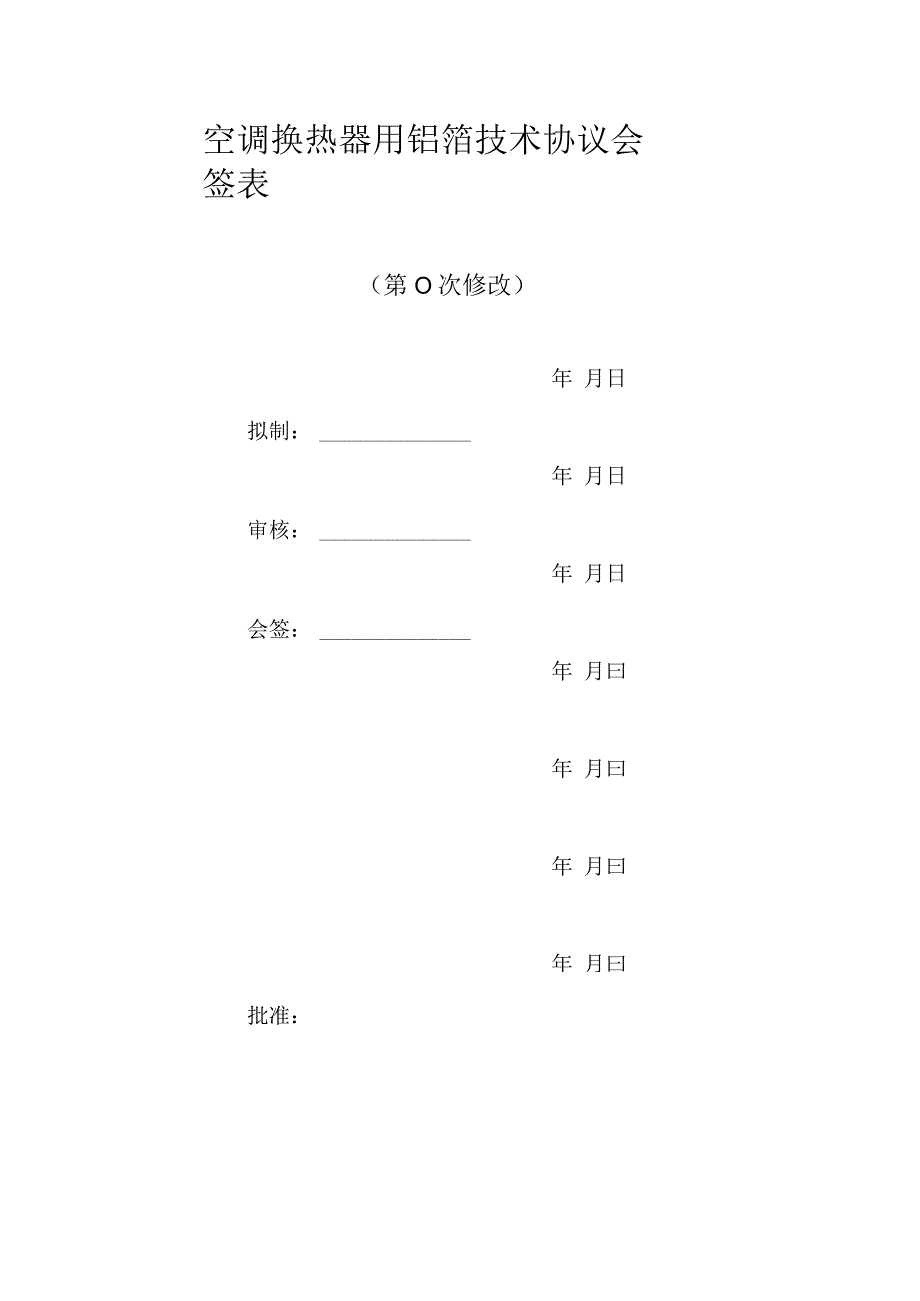

1、年 月日年 月日年 月日年 月曰年 月曰年 月曰年 月曰空调换热器用铝箔技术协议会签表（第O次修改）拟制：审核：会签：批准：技术协议(201)T同一XXX(部门)一XXX号产品名称：产品型号:甲方名称：乙方名称:甲方代表：乙方代表:签定时间：签定地点:未经批准签字本协议无效空调换热器用铝箔技术协议一、产品概况产品名称：亲水铝箔、非亲水铝箔型号：8011、1030B3102生产厂家：二、适用范围本协议规定了空调换热器用铝箔定义、技术要求与分类、检验方法、检验规则、标志、包装、运输与贮存。本技术协议要求适用于长虹空调换热器用铝箔（包括亲水涂层铝箔，以下简称亲水铝箔和非亲水铝箔）。三、规范性引用文件
2、下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228金属材料室温拉伸试验方法GB/T3199铝及铝合金加工产品的包装、标志、运输、贮存GB/T4156金属材料薄板和薄带埃里克森杯突试验GB/T6987铝及铝合金化学成分分析方法GB/T16865变形铝、镁及其合金加工制品拉伸试验用试样GB/T9286色漆和清漆漆膜的划格试验GB/T9753色漆和清漆杯突试验GB22638.9铝箔试验方法第9部分：亲水性的测定GB22638.10铝箔试验方法第10部分：涂层表面密度的测定YST95
3、.1-2009空调器散热片用铝箔第1部分：基材YST95.2-2009空调器散热片用铝箔第2部分：涂层铝箔四、术语和定义4.1非亲水铝箔简称光箔或素箔，即由各铝基材轧制而成的铝箔。4.2亲水铝箔利用物理、化学方法在素箔表面涂覆一层稳定的高亲水性膜，使亲水铝箔上的冷凝水由珠状被吸附为膜状。五、技术要求及试验方法5.1 外观5.1.1 技术要求5.1.1.1 颜色对于亲水铝箔，涂层采用蓝色或其他客户指定颜色。5.LL2铝箔表面铝箔表面为扎制表面，应平整、洁净、色调一致，不允许有擦划伤、压折、皱纹、孔洞、漏涂、开缝、针眼、腐蚀和氧化等缺陷，手摸/擦拭时，铝箔表面不应有明显的铝粉或其它粉尘；铝箔表面允
4、许有分散的、轻微的波浪、印痕；不允许存在明显的乳液痕、印痕及轧制润滑油燃烧后形成的油斑或色斑。亲水铝箔表面涂膜应固化完全、同一批次无明显色差。5.1.1.3铝箔端面铝箔卷端面应洁净和整齐，不允许有磕碰伤，不得有严重的毛刺、错层、箭头、塔形等影响使用的缺陷，塔形W2mm；5.LL4铝箔卷轴铝箔卷应缠绕在内径为150的洁净管芯上，管芯长度应略大于箔卷02mm;铝箔卷应缠绕紧，层与层之间不出现滑动；铝箔卷展开时整卷长度内不应有粘结和撕裂现象。5.1.1. 5接头允许每十卷铝箔卷有一个接头（即有接头的卷数不超过总卷数的10%）,接头处应有明显标记。（卷直径小于等于42Omm的不允许有接头，卷直径大于4
5、2Omm的只允许有一个，接头处应有明显标记。）5.1.1.6粘附性亲水铝箔在整卷长度范围内应易于展开，展开时无粘结或撕裂现象。5.1.2试验方法外观质量以目视进行检测。52尺寸5.2.1技术要求铝箔厚度、宽度、卷内径及卷外径应符合表1的规定。表1几何参数项目尺寸（InIn）公差（mm）备注厚度0.095-0.115-0.005+0.005宽度所有宽度规格1.0表面粗糙度0.3um0.5um表面粗糙度值为厂家亲水铝箔基材粗糙度值，厂家需进行内部控制，长虹监督。5.2.2试验方法用千分尺、钢板尺、卷尺等相关量具检验。5.3化学成分5.3.1技术要求铝箔基材的牌号、合金成分应符合表2的规定。表2化学成分牌号1030B31028011化学成分(%)Si0.201.000.50-0.90Fe0.400.60-1.00Cu0.050.050.10MnO.1O-O.350.05-0.350.20Mg0.030.050.05Cr0.05Zn0.020.100.10Ti0.040.060.08其它单个0.050.050.05合计0.150.159.510. 5.2.7.2试验方法仪器和材料：分析纯NaCL、三角烧瓶、蒸馈水、
