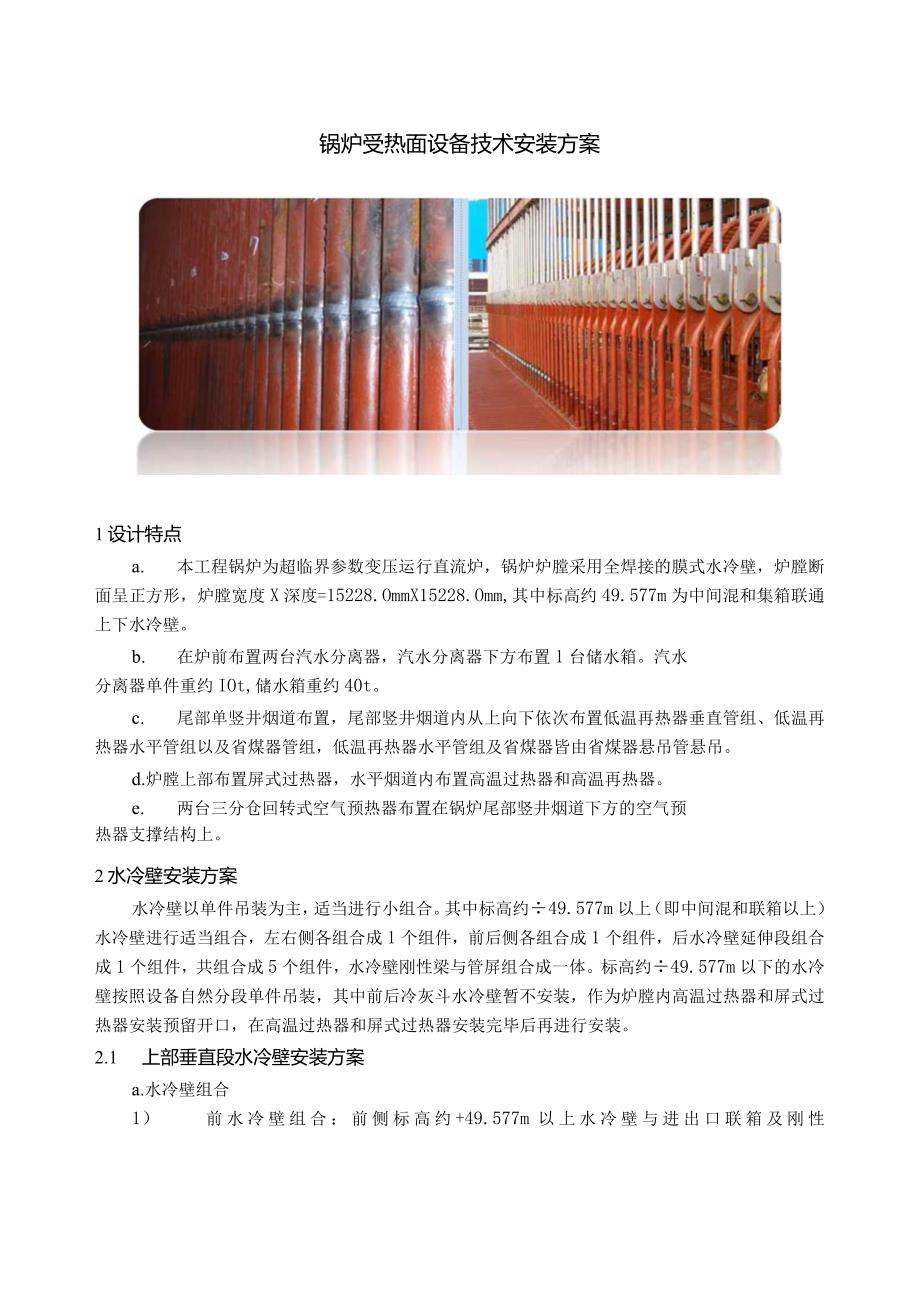

1、锅炉受热面设备技术安装方案1设计特点a. 本工程锅炉为超临界参数变压运行直流炉，锅炉炉膛采用全焊接的膜式水冷壁，炉膛断面呈正方形，炉膛宽度X深度=15228.OmmX15228.Omm,其中标高约49.577m为中间混和集箱联通上下水冷壁。b. 在炉前布置两台汽水分离器，汽水分离器下方布置1台储水箱。汽水分离器单件重约IOt,储水箱重约40t。c. 尾部单竖井烟道布置，尾部竖井烟道内从上向下依次布置低温再热器垂直管组、低温再热器水平管组以及省煤器管组，低温再热器水平管组及省煤器皆由省煤器悬吊管悬吊。d.炉膛上部布置屏式过热器，水平烟道内布置高温过热器和高温再热器。e.两台三分仓回转式空气预热器
2、布置在锅炉尾部竖井烟道下方的空气预热器支撑结构上。2水冷壁安装方案水冷壁以单件吊装为主，适当进行小组合。其中标高约49.577m以上（即中间混和联箱以上）水冷壁进行适当组合，左右侧各组合成1个组件，前后侧各组合成1个组件，后水冷壁延伸段组合成1个组件，共组合成5个组件，水冷壁刚性梁与管屏组合成一体。标高约49.577m以下的水冷壁按照设备自然分段单件吊装，其中前后冷灰斗水冷壁暂不安装，作为炉膛内高温过热器和屏式过热器安装预留开口，在高温过热器和屏式过热器安装完毕后再进行安装。2.1 上部垂直段水冷壁安装方案a.水冷壁组合1） 前水冷壁组合：前侧标高约+49.577m以上水冷壁与进出口联箱及刚性

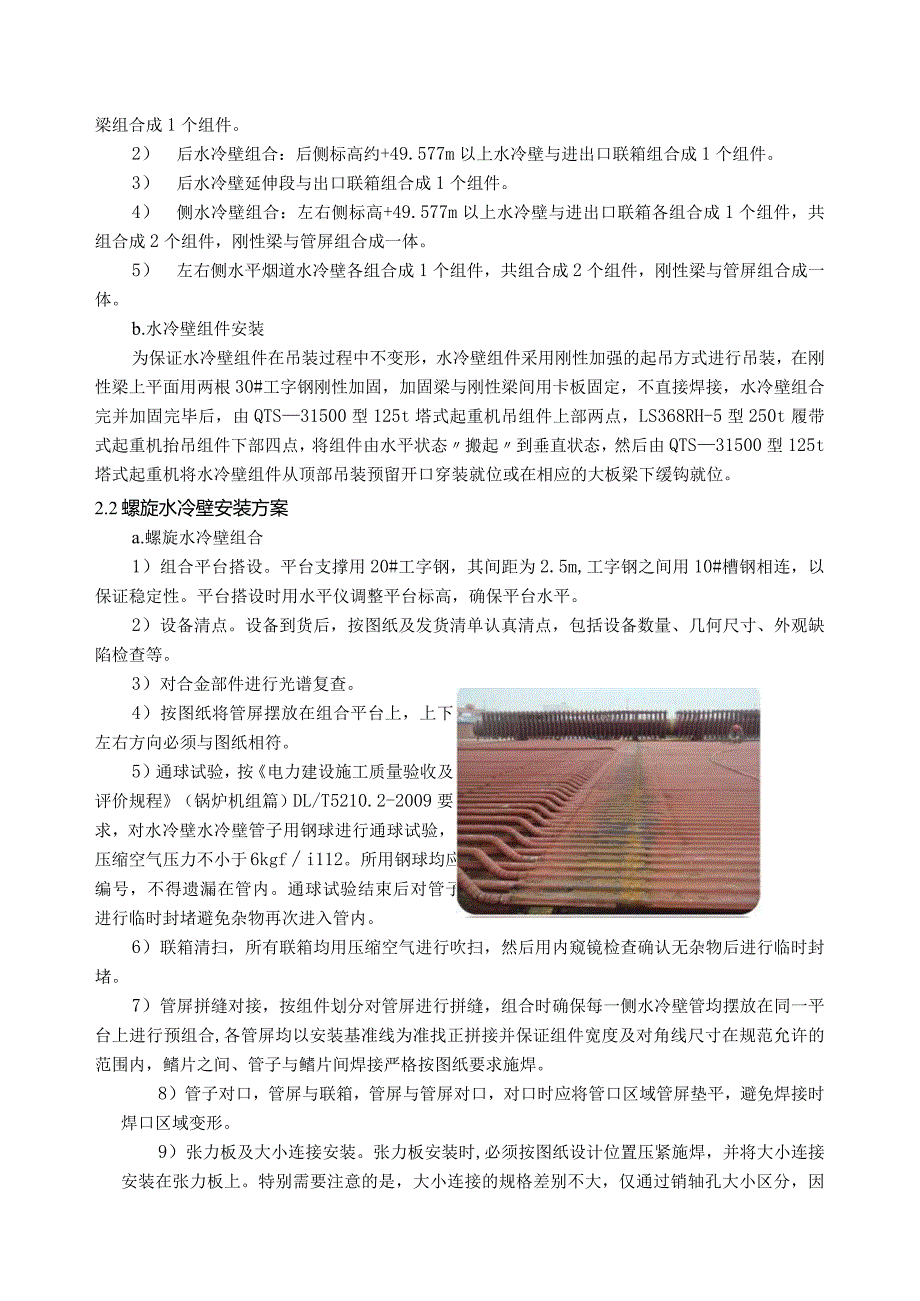

3、梁组合成1个组件。2） 后水冷壁组合：后侧标高约+49.577m以上水冷壁与进出口联箱组合成1个组件。3） 后水冷壁延伸段与出口联箱组合成1个组件。4） 侧水冷壁组合：左右侧标高+49.577m以上水冷壁与进出口联箱各组合成1个组件，共组合成2个组件，刚性梁与管屏组合成一体。5） 左右侧水平烟道水冷壁各组合成1个组件，共组合成2个组件，刚性梁与管屏组合成一体。b.水冷壁组件安装为保证水冷壁组件在吊装过程中不变形，水冷壁组件采用刚性加强的起吊方式进行吊装，在刚性梁上平面用两根30#工字钢刚性加固，加固梁与刚性梁间用卡板固定，不直接焊接，水冷壁组合完并加固完毕后，由QTS31500型125t塔式起
4、重机吊组件上部两点，LS368RH-5型250t履带式起重机抬吊组件下部四点，将组件由水平状态搬起到垂直状态，然后由QTS31500型125t塔式起重机将水冷壁组件从顶部吊装预留开口穿装就位或在相应的大板梁下缓钩就位。2.2螺旋水冷壁安装方案a.螺旋水冷壁组合1）组合平台搭设。平台支撑用20#工字钢，其间距为2.5m,工字钢之间用10#槽钢相连，以保证稳定性。平台搭设时用水平仪调整平台标高，确保平台水平。2）设备清点。设备到货后，按图纸及发货清单认真清点，包括设备数量、几何尺寸、外观缺陷检查等。3）对合金部件进行光谱复查。4）按图纸将管屏摆放在组合平台上，上下左右方向必须与图纸相符。5）通球试
5、验，按电力建设施工质量验收及评价规程（锅炉机组篇）DL/T5210.2-2009要求，对水冷壁水冷壁管子用钢球进行通球试验，压缩空气压力不小于6kgfi112。所用钢球均应编号，不得遗漏在管内。通球试验结束后对管子进行临时封堵避免杂物再次进入管内。6）联箱清扫，所有联箱均用压缩空气进行吹扫，然后用内窥镜检查确认无杂物后进行临时封堵。7）管屏拼缝对接，按组件划分对管屏进行拼缝，组合时确保每一侧水冷壁管均摆放在同一平台上进行预组合,各管屏均以安装基准线为准找正拼接并保证组件宽度及对角线尺寸在规范允许的范围内，鳍片之间、管子与鳍片间焊接严格按图纸要求施焊。8）管子对口，管屏与联箱，管屏与管屏对口，对

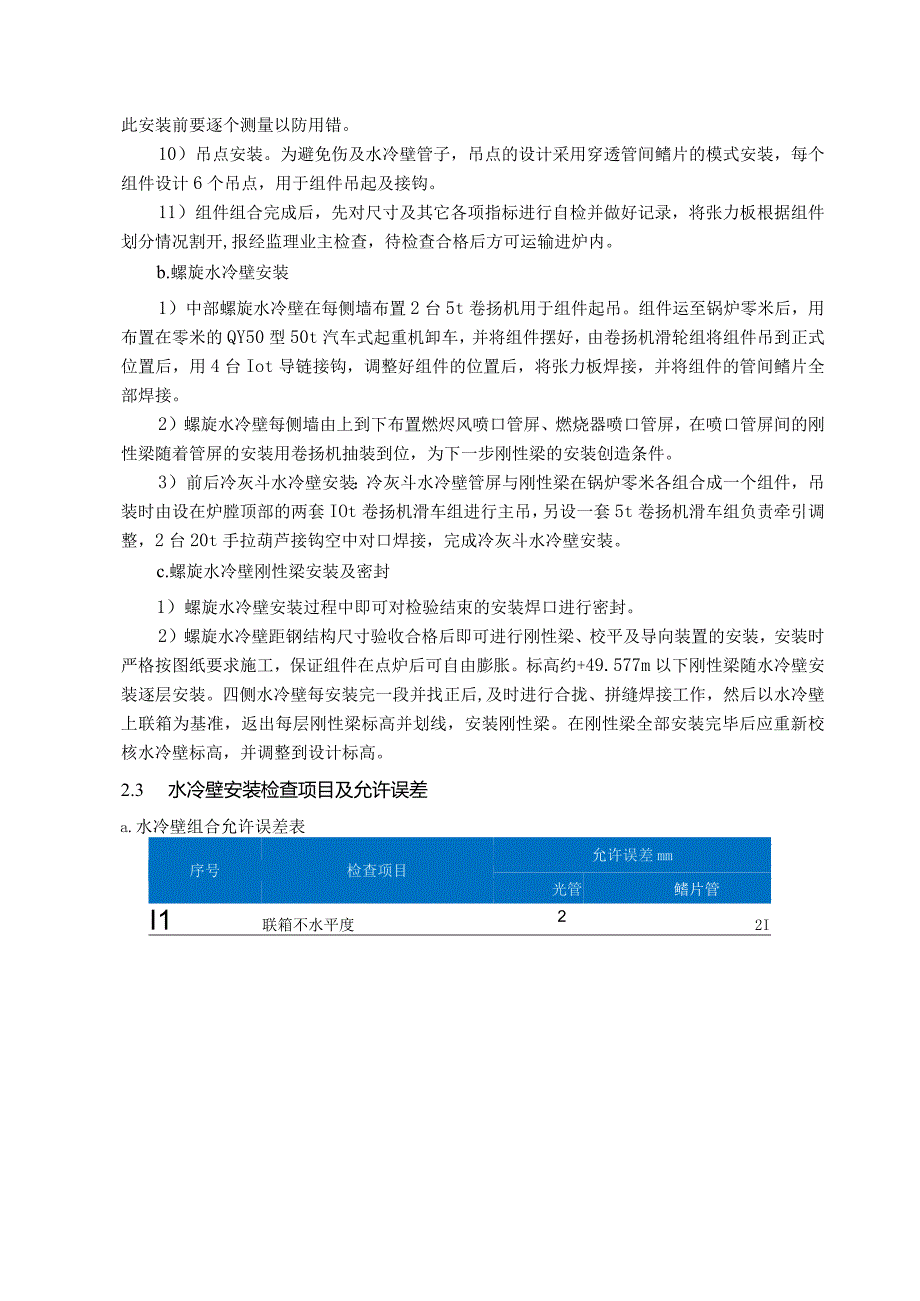

6、口时应将管口区域管屏垫平，避免焊接时焊口区域变形。9）张力板及大小连接安装。张力板安装时,必须按图纸设计位置压紧施焊，并将大小连接安装在张力板上。特别需要注意的是，大小连接的规格差别不大，仅通过销轴孔大小区分，因此安装前要逐个测量以防用错。10）吊点安装。为避免伤及水冷壁管子，吊点的设计采用穿透管间鳍片的模式安装，每个组件设计6个吊点，用于组件吊起及接钩。11）组件组合完成后，先对尺寸及其它各项指标进行自检并做好记录，将张力板根据组件划分情况割开,报经监理业主检查，待检查合格后方可运输进炉内。b.螺旋水冷壁安装1）中部螺旋水冷壁在每侧墙布置2台5t卷扬机用于组件起吊。组件运至锅炉零米后，用布置
7、在零米的QY50型50t汽车式起重机卸车，并将组件摆好，由卷扬机滑轮组将组件吊到正式位置后，用4台Iot导链接钩，调整好组件的位置后，将张力板焊接，并将组件的管间鳍片全部焊接。2）螺旋水冷壁每侧墙由上到下布置燃烬风喷口管屏、燃烧器喷口管屏，在喷口管屏间的刚性梁随着管屏的安装用卷扬机抽装到位，为下一步刚性梁的安装创造条件。3）前后冷灰斗水冷壁安装：冷灰斗水冷壁管屏与刚性梁在锅炉零米各组合成一个组件，吊装时由设在炉膛顶部的两套IOt卷扬机滑车组进行主吊，另设一套5t卷扬机滑车组负责牵引调整，2台20t手拉葫芦接钩空中对口焊接，完成冷灰斗水冷壁安装。c.螺旋水冷壁刚性梁安装及密封1）螺旋水冷壁安装过
8、程中即可对检验结束的安装焊口进行密封。2）螺旋水冷壁距钢结构尺寸验收合格后即可进行刚性梁、校平及导向装置的安装，安装时严格按图纸要求施工，保证组件在点炉后可自由膨胀。标高约+49.577m以下刚性梁随水冷壁安装逐层安装。四侧水冷壁每安装完一段并找正后,及时进行合拢、拼缝焊接工作，然后以水冷壁上联箱为基准，返出每层刚性梁标高并划线，安装刚性梁。在刚性梁全部安装完毕后应重新校核水冷壁标高，并调整到设计标高。2.3 水冷壁安装检查项目及允许误差a.水冷壁组合允许误差表序号检查项目允许误差mm光管鳍片管I1联箱不水平度22I2组件对角线差10103全宽W3000组件宽度全宽30003+52最大不大于1
9、54火口纵横中心线10+105组件长度10106个别管子突出不平557标高水冷壁固定挂钩错位238联箱间中心线垂直距离33b.刚性梁组合或安装的允许误差表序号检查项目允许误差mm1标高（以上联箱为准）52与受热面管中心距53弯曲或扭曲104连拉装置膨胀自由2.4 水冷壁安装检骗项目及质标准a.膜式壁（水冷壁、包墙过热器）组合质量及检验方法工序检验项目性质单位质量标准检验方法和器具设备组合管子对口主控符合本规程表6.3.3规定组合件宽度偏差宽度3mmm光管3；鳍片管5在上中下三处位置，检测两边管中心距离宽度3mmm光管5；鳍片管2/1000,最大不超过15组合件长度偏差mm10测量组件上、下联箱
10、两端头间距组合件对角线差主控nun10以联箱中心线为基准，进行检测管排平整度偏差nun5目测，明显不平位置，用钢尺检测两片膜式壁拼接时边排管间距偏差mm3依据图纸，钢尺测量火嘴口纵横中心线偏差mm+10以上联箱中心线为基工序检验项目性质单位质量标准检验方法和器具准，用钢尺进行检测密封件符合设计技术文件目测门孔安装符合本规程表6.1.19规定膜式壁拼接焊接主控焊缝符合图纸要求，无裂纹、气孔等缺陷，成型良好，渗油试验严密不漏目测通球管子组合后通球试验主控符合DL5190.2规定通球检查注：用于水冷壁（含辐射式再热器）、延伸墙水冷壁、包墙（延伸包墙）、中间隔墙等设备检查及管排组合。b.膜式壁（水冷壁
11、、包墙过热器）安装质量标准及检验方法工序检验项目性质单位质量标准检验方法和器具设备安装管子对口符合本规程表6.3.3规定目测，焊接测量尺测量炉膛整体尺寸偏差主控mm2/1000,最大不大于15弹簧秤拉钢尺检测管排垂直度偏差mml%o长度且15吊线坠，用钢尺检测膜式壁拼接时边排管间距偏差mm3依据图纸，钢尺测量连接装置符合设计技术文件，膨胀自如目测密封件符合设计技术文件，平整、牢固，严密不漏目测密封焊接主控焊缝符合图纸要求，无裂纹、气孔等缺陷，成型良好，渗油试验严密不漏目测注：适用于水冷壁（含辐射式再热器）、延伸墙水冷壁、包墙（延伸包墙）、中间隔墙组件及散件安装。c.螺旋水冷壁（预组合）组合质量
12、标准及检验方法工序检验项目性质单位质量标准检验方法和器具工序检验项目性质单位质量标准检验方法和器具设备组合螺旋管上升角度偏差主控()0.5拉线、用钢尺检测计算管子节距偏差主控nun2依据图纸，钢尺测量管子对口符合本规程表6.3.3规定目测，焊接测量尺测量组合件宽度偏差宽度3mmm光管3；鳍片管5在上中下二处位置，检测两边管中心距离宽度3mmm光管5；鳍片管2/1000,最大不超过15组合件长度偏差mm10测量组件上、下管口基准中心线间间距组合件对角线差主控mm10以预组件中心线为基准，检测管排平整度偏差m5目测，明显不平位置，用钢尺检测张力板安装符合设备技术文件要求，平整，焊接牢固目测燃烧器喷
13、口纵横中心线偏差mm10以组件上排管口基准中心线为基准，用钢尺进行检测密封件符合设计技术文件，平整，牢固目测孔门安装符合本规程表6.1.19规定密封焊接主控焊缝符合图纸要求，无裂纹、气孔等缺陷，成型良好，渗油试验严密不漏目测通球管子组合后通球试验符合DL5190.2规定试验目测或检查试验记录d.螺旋水冷壁散件（组件）安装质量标准及检验方法工序检验项目性质单位质量标准检验方法和器具组件安装管子对口主控符合本规程表6.3.3规定目测，焊缝检验尺测量管排垂直度偏差mmW1%。长度且W15吊线坠，用钢尺检测安装后整体宽度偏差主控mm21000宽度，最大不大于15用钢尺检测连接装置符合设计技术文件，膨胀自如目测四角水平管（每层）标高主控mm+2按本规程附录D.1规定检查螺旋角偏差(0)0.5吊线坠，拉线，用钢尺测量，计算角度偏差水平扭转主控mm8拉线，用钢尺测量，计算角度偏差密封焊接主控密封件安装符合设计技术文件，平整、牢固目测3过热器安装方案a.包墙过热器安装1）包墙过热器组合：左右侧包墙各组合成1个组件，刚性梁同包墙组合成一体；前包墙过热器组合成1个组件，刚性梁同包墙组合成一体；后包墙过热器组合成1个组件，刚性梁同包墙组合成一体。2）包墙及顶棚过热器吊装方法：包墙过热器组件采用刚性加强的起吊方式进行吊装，在刚性梁上平面用两根30#工字钢刚性加固，加固梁与刚性梁
