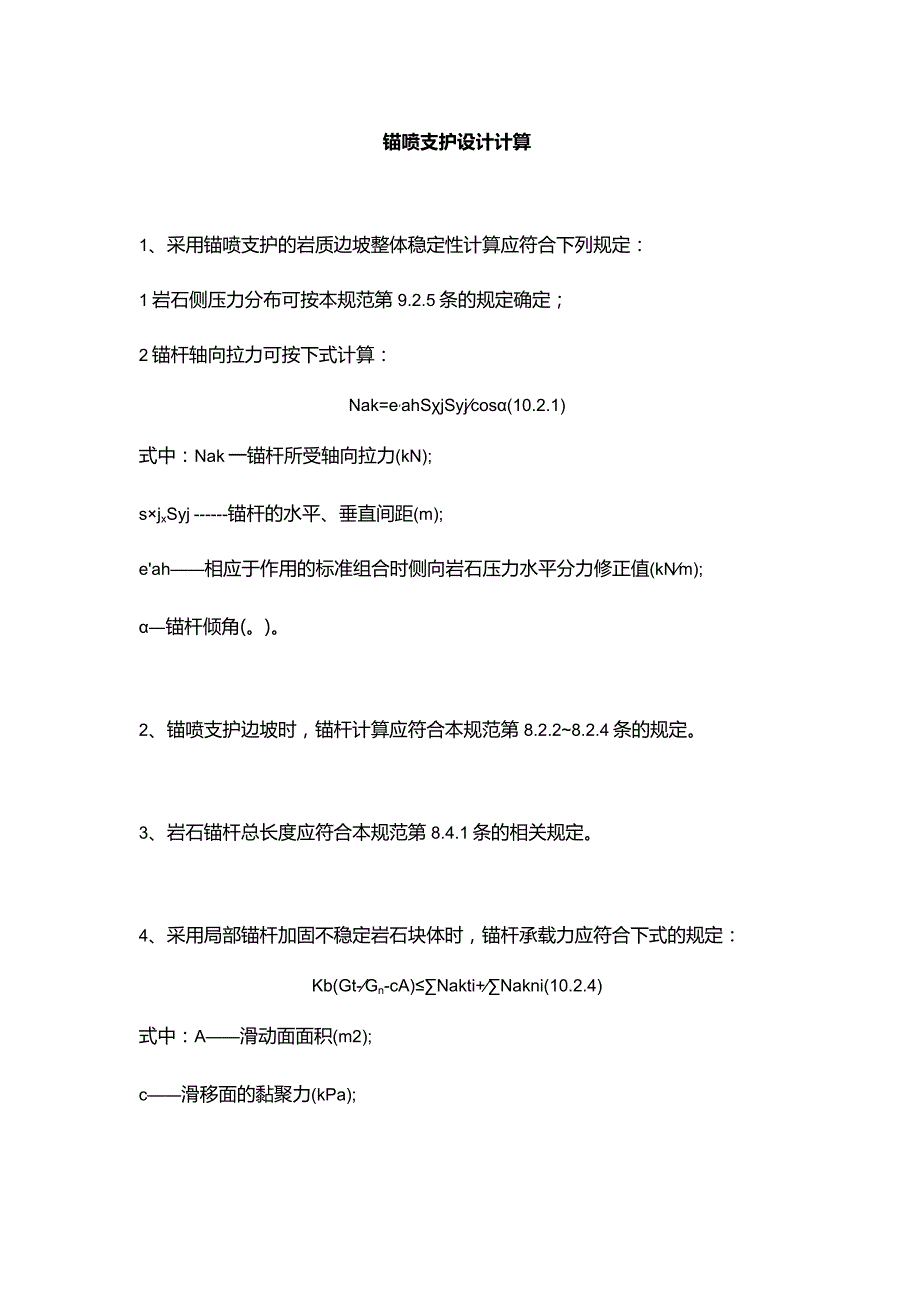

锚喷支护设计计算1、采用锚喷支护的岩质边坡整体稳定性计算应符合下列规定：1岩石侧压力分布可按本规范第9.2.5条的规定确定；2锚杆轴向拉力可按下式计算：Nak=e,ahSjSyjcos(10.2.1)式中：Nak一锚杆所受轴向拉力(kN);sjxSyj锚杆的水平、垂直间距(m);eah相应于作用的标准组合时侧向岩石压力水平分力修正值(kNm);锚杆倾角(。)。2、锚喷支护边坡时，锚杆计算应符合本规范第8.2.28.2.4条的规定。3、岩石锚杆总长度应符合本规范第8.4.1条的相关规定。4、采用局部锚杆加固不稳定岩石块体时，锚杆承载力应符合下式的规定：Kb(Gt-Gn-cA)Nakti+Nakni(10.2.4)式中：A滑动面面积(m2);c滑移面的黏聚力(kPa);f滑动面上的摩擦系数；Gt、Gn分别为不稳定块体自重在平行和垂直于滑面方向的分力(kN);Nakti、Nakni单根锚杆轴向拉力在抗滑方向和垂直于滑动面方向上的分力(kN)；Kb一锚杆钢筋抗拉安全系数,按本规范第8.2.2条规定取值。
