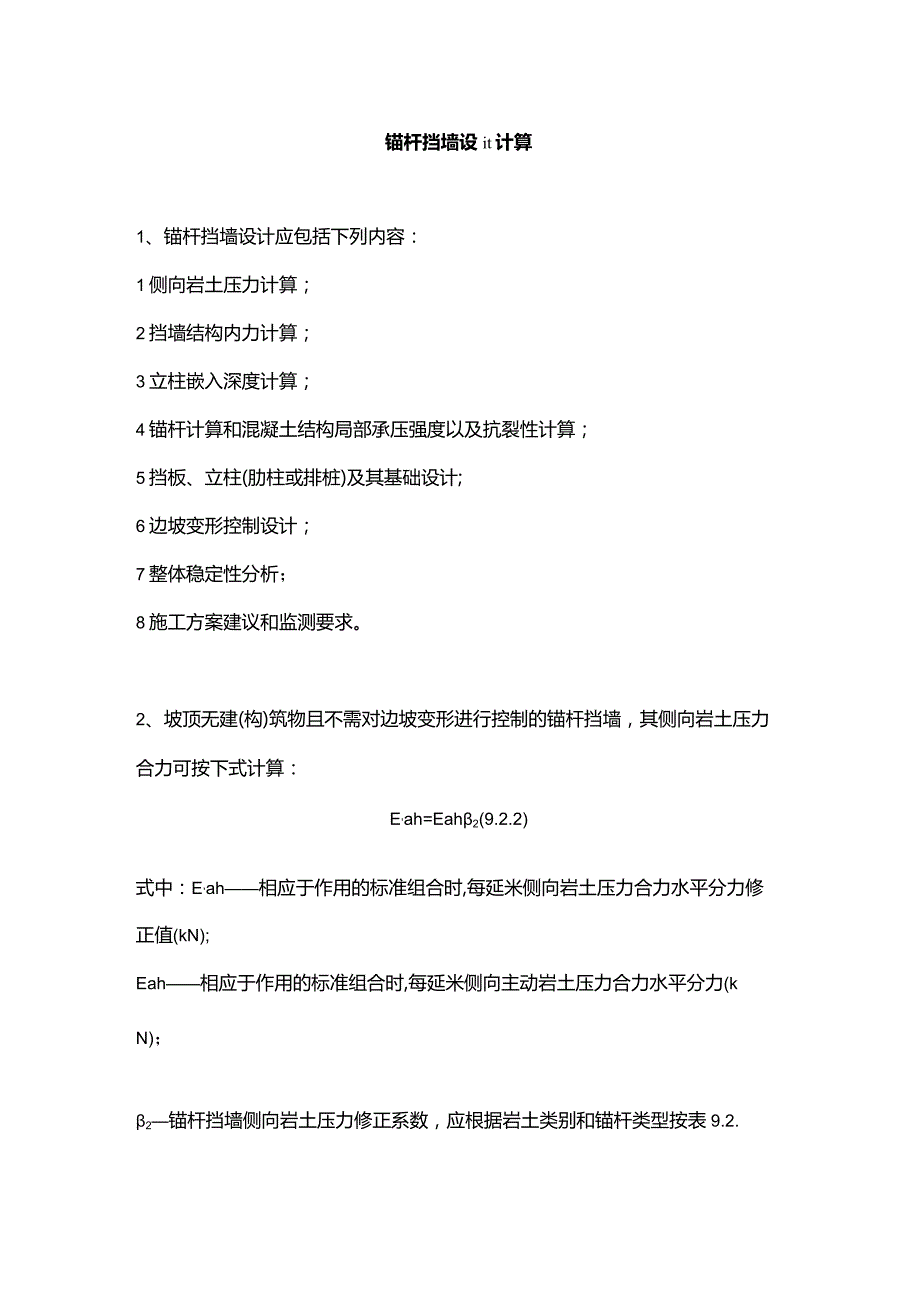

锚杆挡墙设计计算.docx_第1页
第1页 / 共5页
锚杆挡墙设计计算.docx_第2页
第2页 / 共5页
锚杆挡墙设计计算.docx_第3页
第3页 / 共5页
锚杆挡墙设计计算.docx_第4页
第4页 / 共5页
锚杆挡墙设计计算.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《锚杆挡墙设计计算.docx》由会员分享,可在线阅读,更多相关《锚杆挡墙设计计算.docx(5页珍藏版)》请在第壹文秘上搜索。

1、锚杆挡墙设it计算1、锚杆挡墙设计应包括下列内容:1侧向岩土压力计算;2挡墙结构内力计算;3立柱嵌入深度计算;4锚杆计算和混凝土结构局部承压强度以及抗裂性计算;5挡板、立柱(肋柱或排桩)及其基础设计;6边坡变形控制设计;7整体稳定性分析;8施工方案建议和监测要求。2、坡顶无建(构)筑物且不需对边坡变形进行控制的锚杆挡墙,其侧向岩土压力合力可按下式计算:E,ah=Eah2(9.2.2)式中:E,ah相应于作用的标准组合时,每延米侧向岩土压力合力水平分力修正值(kN);Eah相应于作用的标准组合时,每延米侧向主动岩土压力合力水平分力(kN);2锚杆挡墙侧向岩土压力修正系数,应根据岩土类别和锚杆类型

2、按表9.2.2确定。表9.2.2锚杆挡墙侧向岩土压力修正系数2锚杆类型岩土类别非预应力锚杆预应力锚杆土层锚杆自由段为土层的岩石锚杆自由段为岩层的岩石锚杆自由段为土层时自由段为岩层时21.11.21.1121.O12131.1注:当锚杆变形计算值较小时取大值,较大时取小值。3、确定岩土自重产生的锚杆挡墙侧压力分布,应考虑锚杆层数、挡墙位移大小、支护结构刚度和施工方法等因素,可简化为三角形、梯形或当地经验图形。4、填方锚杆挡墙和单排锚杆的土层锚杆挡墙的侧压力,可近似按库仑理论取为三角形分布。5、对岩质边坡以及坚硬、硬塑状黏性土和密实、中密砂土类边坡,当采用逆作法施工的、柔性结构的多层锚杆挡墙时,侧

3、压力分布可近似按图9.2.5确定,图中eah按下列公式计算:图9.2.5锚杆挡墙侧压力分布图(括号内数值适用于土质边坡)对岩质边坡:对土质边坡:/ = Eahe#h-079H(9. 2. 5-1)(9. 2. 5-2),=E,MhO.875H式中:e*ah相应于作用的标准组合时侧向岩土压力水平分力修正值(kNm2);H一挡墙高度(m)。6、对板肋式和排桩式锚杆挡墙,立柱荷载取立柱受荷范围内的最不利荷载效应标准组合值。7、岩质边坡以及坚硬、硬塑状黏性土和密实、中密砂土类边坡的锚杆挡墙,立柱可按下列规定计算:1立柱可按支承于刚性锚杆上的连续梁计算内力;当锚杆变形较大时立柱宜按支承于弹性锚杆上的连续

4、梁计算内力;2根据立柱下端的嵌岩程度,可按钱接端或固定端考虑;当立柱位于强风化岩层以及坚硬、硬塑状黏性土和密实、中密砂土内时,其嵌入深度可按等值梁法计算。8、除坚硬、硬塑状黏性土和密实、中密砂土类外的土质边坡锚杆挡墙,结构内力宜按弹性支点法计算。当锚固点水平变形较小时,结构内力可按静力平衡法或等值梁法计算,计算方法可按本规范附录F执行。9、根据挡板与立柱连接构造的不同,挡板可简化为支撑在立柱上的水平连续板、简支板或双较拱板;设计荷载可取板所处位置的岩土压力值。岩质边坡锚杆挡墙或坚硬、硬塑状黏性土和密实、中密砂土等且排水良好的挖方士质边坡锚杆挡墙,可根据当地的工程经验考虑两立柱间岩土形成的卸荷拱效应。10、当锚固点变形较小时,钢筋混凝土格构式锚杆挡墙可简化为支撑在锚固点上的井字梁进行内力计算;当锚固点变形较大时,应考虑变形对格构式挡墙内力的影响。11、由支护结构、锚杆和地层组成的锚杆挡墙体系的整体稳定性验算可采用圆弧滑动法或折线滑动法,并应符合本规范第5章的相关规定。
