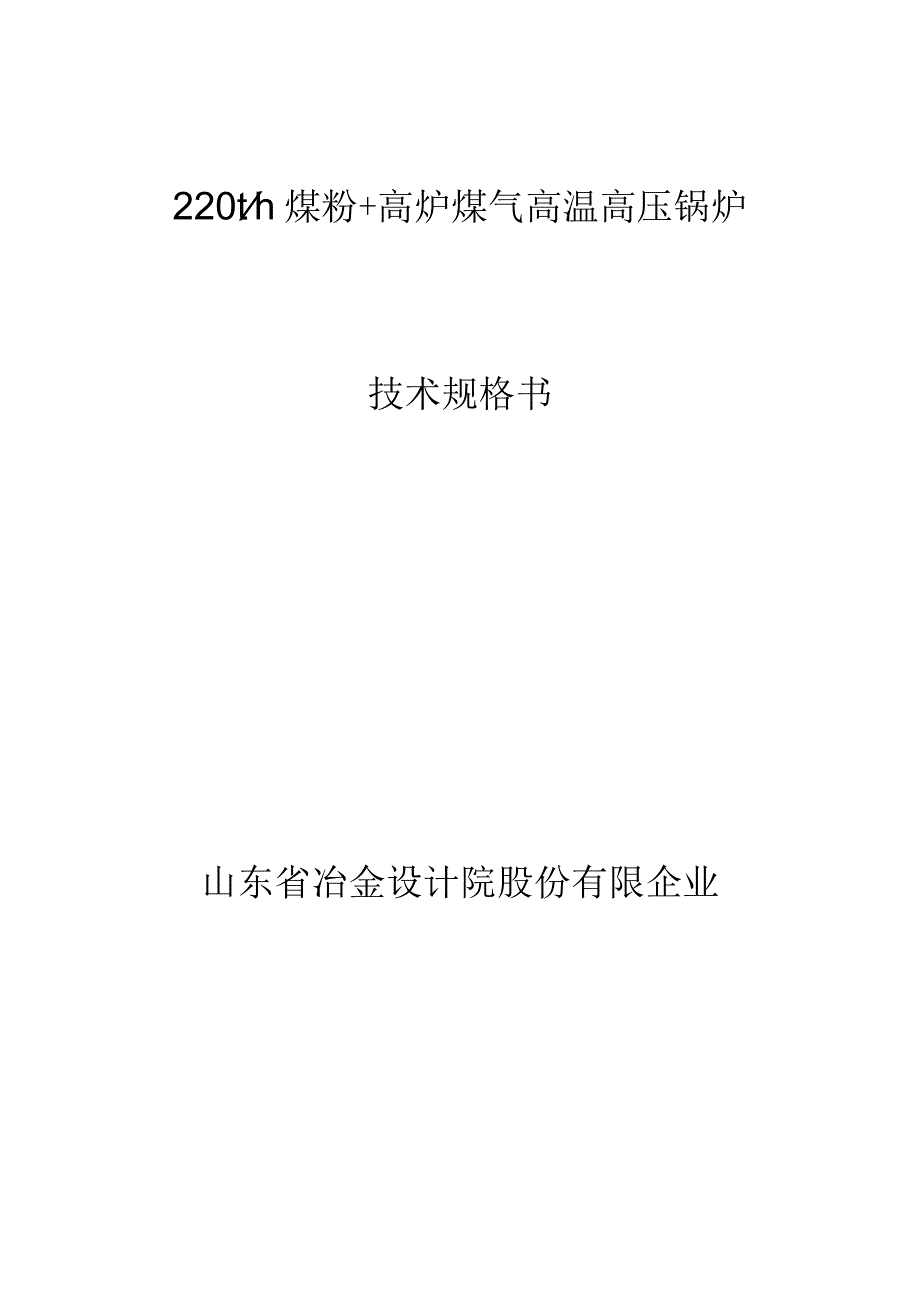

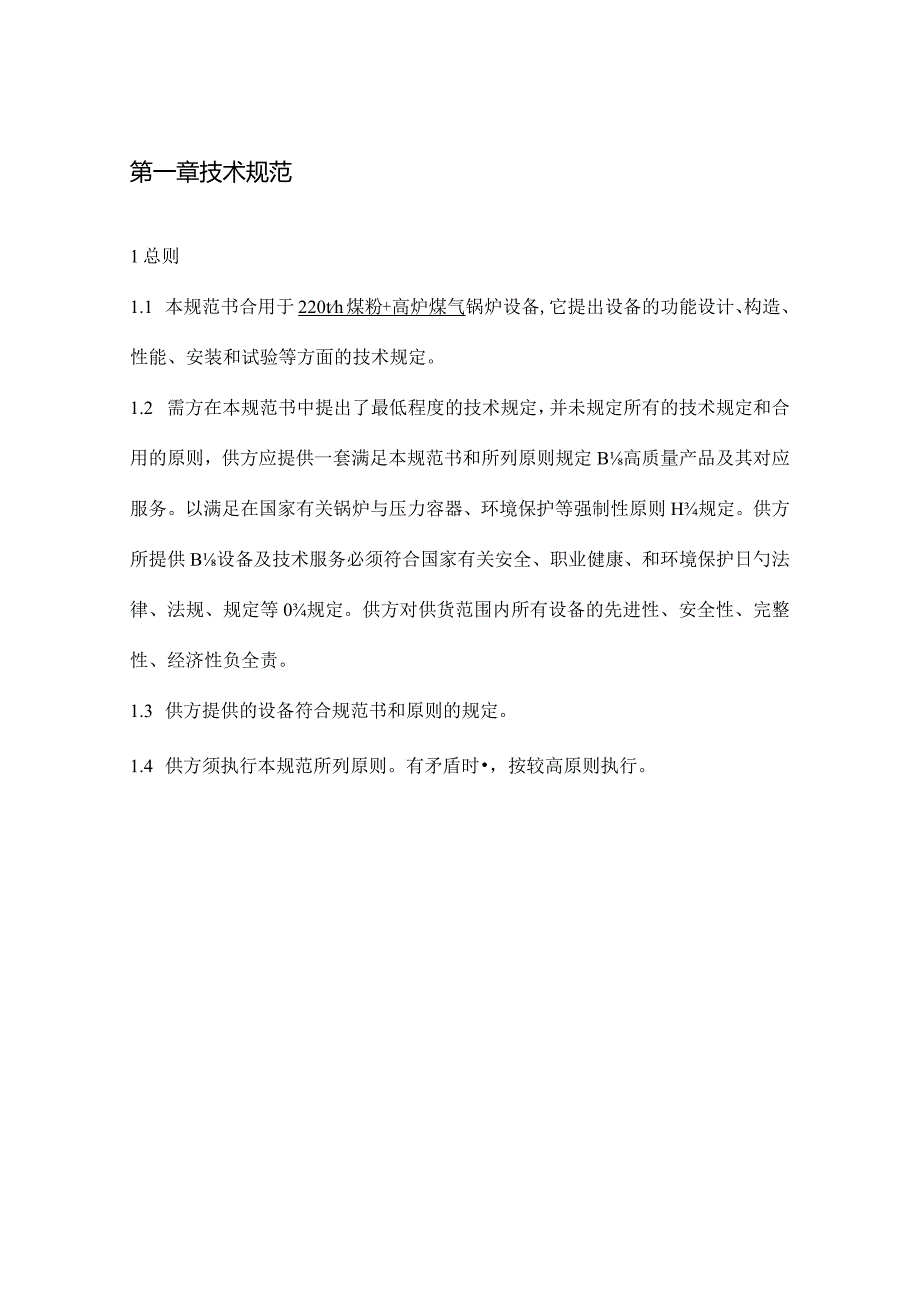

1、220th煤粉+高炉煤气高温高压锅炉技术规格书山东省冶金设计院股份有限企业第一章技术规范1总则1.1 本规范书合用于220th煤粉+高炉煤气锅炉设备,它提出设备的功能设计、构造、性能、安装和试验等方面的技术规定。1.2 需方在本规范书中提出了最低程度的技术规定，并未规定所有的技术规定和合用的原则，供方应提供一套满足本规范书和所列原则规定B高质量产品及其对应服务。以满足在国家有关锅炉与压力容器、环境保护等强制性原则H规定。供方所提供B设备及技术服务必须符合国家有关安全、职业健康、和环境保护日勺法律、法规、规定等0规定。供方对供货范围内所有设备的先进性、安全性、完整性、经济性负全责。1.3 供方提

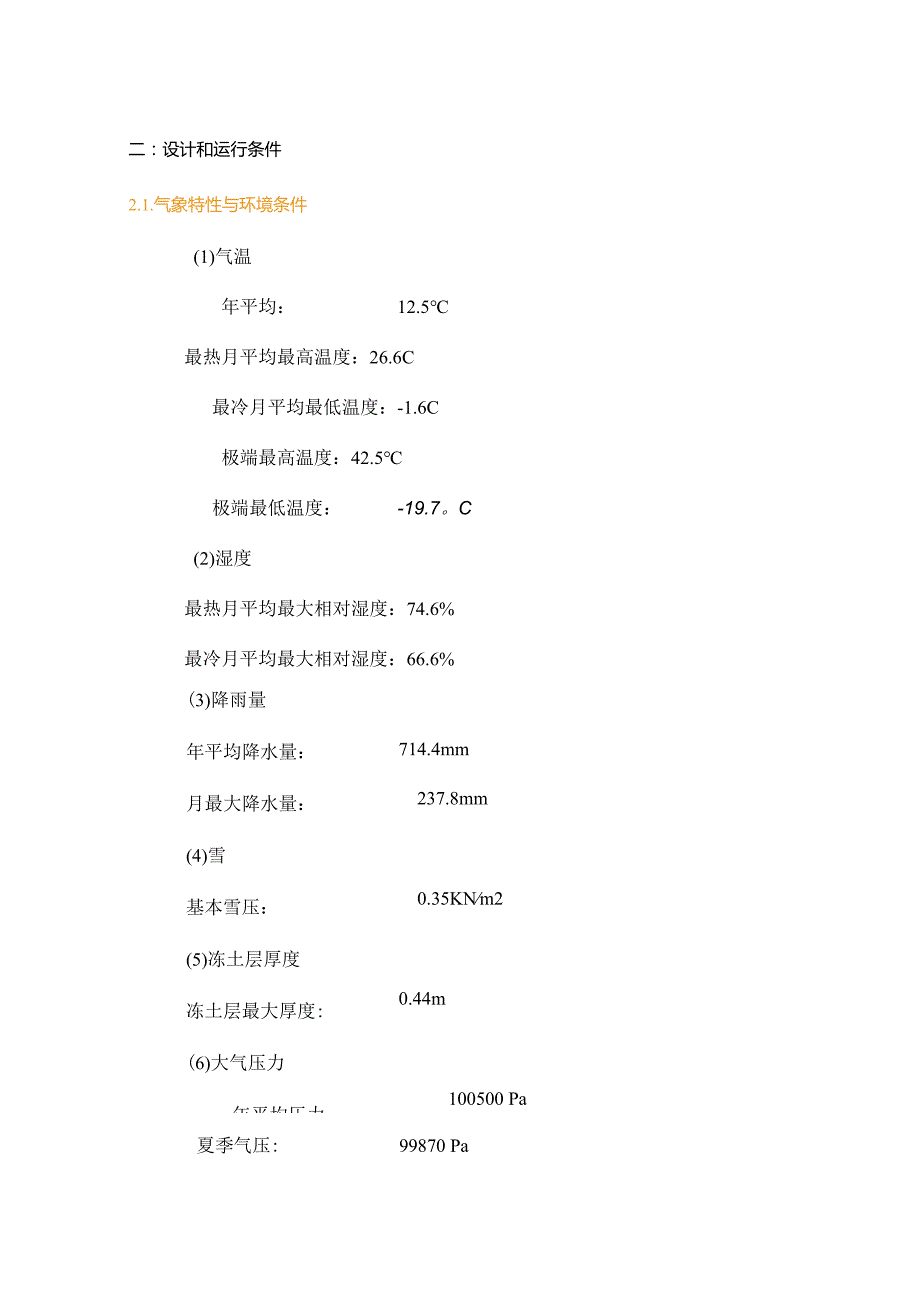

2、供的设备符合规范书和原则的规定。1.4 供方须执行本规范所列原则。有矛盾时，按较高原则执行。二：设计和运行条件2.1.气象特性与环境条件(1)气温年平均：12.5最热月平均最高温度：26.6C最冷月平均最低温度：-1.6C极端最高温度：42.5极端最低温度：-19.7。C(2)湿度最热月平均最大相对湿度：74.6%最冷月平均最大相对湿度：66.6%(3)降雨量年平均降水量：月最大降水量：(4)雪基本雪压：(5)冻土层厚度冻土层最大厚度:(6)大气压力年平均压力714.4mm237.8mm0.35KNm20.44m100500 Pa99870 Pa夏季气压:97830 Pa冬季气压:风速夏季室外
3、风速：2.8ms冬季室外风速：3.2m/s基本风压力：0.4KN?(8)风向整年主导风向：东南风夏季：东南风冬季：东南风1.2.9地震烈度地区地震烈度：7度2.2.设计燃料：工况1：100%的煤份：工况2：7O%BJ煤份+30%BJ高炉煤气(热值比)：燃料(1)煤种和煤质本期工程锅炉燃料均为烟煤，汽车运送至厂内。煤质和灰份分析资料列表如下：序号项目符V单位设计煤种1收到基碳Car%532收到基氢Har%3.33收到基氧Oar%8.24收到基氮Nar%1.05收到基硫Sar%1.06收到基水份War%107收到基灰份Aar%2510收到基低位发热量Qnet.arKJ/kg1839211可磨性系数
4、KE1.212开始变形温度t1C118013开始软化温度t2127014开始融化温度t3132015SiO2%46.2416AI2O3%27.3417F2O3%17.1618CaO%2.5719MgO%1.3020SO3%2.3321TiO2%0.8222K2O+Na2O%2.24高炉煤气成分(V%)名称成份(%)发热量kJNm3COCO2CH4CnHmH2N202合计高炉煤气25.8617.161.000.000.70540.30100.0037931 .3水质：来自除盐水站,总硬度2mol/l氧7ug铁30g铜5g锅炉补给水质量原则:硬度 mol/l5 gl5 S/cm二氧化硅电导率（25
5、）2 .4安装运行条件锅炉采用半露天布置。运转层标高为8.0米。锅炉投产后第一年内持续运行小时数规定不小于7000小时，第一年后运行小时规定不小于7500小时。.锅炉运行时应考虑：在给定0燃料热值变动范围内均能稳定燃烧，并到达额定出力。三:技术条件锅炉为单炉膛、平衡通风、汽包型煤粉锅炉、半露天布置。1、重要参数：额定蒸发量：220th出口主蒸汽温度：5405；出口主蒸汽压力：9.8Mpa（表压）；给水温度：215；运转层标高：8m；排污率：2%;2、锅炉热力特性保证值：保证热效率：（设计煤种）90%排烟温度：130炉渣含碳量（保证值）：3%飞灰含碳量（保证值）：6%四、设计、制造、检查原则1、
6、锅炉日勺设计制造检查遵守国家劳感人事部颁发的蒸汽锅炉安全技术监察规程，电力部电力工业锅炉压力容器监察规程的规定，若两规程在检查数量、原则方面有冲突，应执行高原则。另还应遵守机械制造行业B现行原则。2、锅炉蒸汽量及其参数符合原水电部SD26488火力发电厂汽轮机、锅炉、汽轮发电机参数系列原则B规定。3、锅炉的设计制造严格按GB/T9222-2023水管锅炉受压元件强度计算W规定。4、锅炉钢架的设计满足我国GB22395-2023钢构造设计规范的规定。5、锅炉机组系统设计符合DL5000-94火力发电厂设计技术规程0规定。6、锅炉设计制造应满足电力部颁布0火力发电厂基本建设工程启动及竣工验收规程、
7、电力建设施工及验收技术规范、火电工程启动调试工作规定。7、在锅炉设计、制造上优先采用已获准采用的国际先进原则。8、锅炉设计制造应满足下列规程规定：锅炉锅筒制造技术条件、锅炉集箱制造技术条件、锅炉钢构造制造技术条件、锅炉管子制造技术条件、燃煤电站锅炉技术条件。9、所有到达国家技术监督局颁发0技术分等规定中优等品规定，严格控制焊口质量做到受压件焊口无泄漏。10、对锅炉的集箱管座角焊缝必须进行100%表面探伤。11、环境保护规定符合山东省火电厂大气污染物排放原则。五、锅炉技术性能1、锅炉在燃用设计煤种干燥无灰基挥发份变动5%之内和收到基低位发热量变动10%之内时，锅炉热力性能保证值不变。2、过热器出
8、口集箱左右两侧汽温偏差不超过5。3、布置疏水排污集箱、排空集箱。供货范围包括集箱后一次门和二次门。疏水排污集箱的一次门采用手动门，二次门采用电动门。4、采用四角喷射水平浓淡燃烧技术，保证煤粉的低负荷稳燃。采用低氮燃烧技术，烟气氮氧化物浓度应不不小于450mgm35、在燃用设计煤种时，额定给水温度条件下，锅炉具有10%的超负荷能力，保证在70%-110%负荷范围内，锅炉燃烧正常,主蒸汽参数能到达额定值。不投油最低稳燃负荷应不不小于锅炉B60%额定负荷。6、锅炉负荷变化率：50%-100%额定出力：不不不小于5%/分钟；50%如下额定出力：不不不小于3%/分钟；7、锅炉炉墙采用轻质保温材料，设有金
9、属外护板。金属外护板采用6=0.7mmH灰白彩钢板。8、锅炉采用定压运行，并可滑参数启停。不投油最低稳燃负荷应不不小于锅炉B60%额定负荷。9、锅炉有完善B汽水分离装置和排污、疏水设施,当给水品质符合GB12145规定期，饱和蒸汽和过热蒸汽品质应满足下列规定：二氧化硅W20ugkg0氢离子互换后的导电率一般不应高于03s/cm10、锅炉重要承压部件应按30年寿命期设计。11、受含灰烟气冲刷B低温受热面,包括尾部烟道内0所有受热面,应按50000小时进行设计。12、减温器喷嘴的寿命应为不低于80000小时。13、两次大修间隔应到达4年，小修间隔到达一年，并不少于国家有关规定。14、水冷壁管，应能
10、保证持续运行80000小时，不发生爆管事故。15、喷燃器、安全阀、阀门、疏水阀、省煤器防磨板等，应到达50000小时B检修周期。喷燃器耐温1250C,4年保持不变形。喷口生产厂家选择经顾客承认，提供喷燃器材质，尺寸，性能参数。16、锅炉采用半露天布置，运转层如下按全封闭设计，为适应半露天布置时需要，锅炉炉顶司水小室采用封闭式、汽包B防护及锅炉汽包两侧水位表处设司水小室。卖方负责设计和供货。17、为了提高部件的可靠性和锅炉的可用率，卖方采用措施防止尾部受热面出现因形成烟气走廊而导致的磨损。折焰角按照45设计，处理折焰角积灰问题。按照蒸汽吹灰进行设计，加装防磨盖板。18、汽包B设计、制造采用先进技
11、术，质量应到达国内有关原则B技术规定。19、汽包上应有供酸洗、热工测量、水压试验、加药、持续排污、紧急放水、炉水及饱和汽取样、安全阀等的管座和对应的管道阀门。20、制造汽包的每块钢板以及焊缝，均将进行严格检查和100%无损探伤，并提供合格证。将汽包纵向及横向焊缝打磨平整。21、水冷壁制造应严格保证质量，规定每根水冷壁管材及出厂焊缝均应进行100%无损探伤，不容许有一根泄漏。水冷壁采用(20GGB5310)o22、锅炉设有膨胀中心，以保证各受热面膨胀自由，金属密封件不开裂，防止炉顶等处漏烟和漏灰。23、水冷壁上应设置必要的观测孔、热工测量孔、人孔、打渣孔、吹灰孔，所有人孔门、观测孔等处应有楼梯平
12、台、栏杆，以便于检查、检修。24、梯子、步道、平台的J布置应满足运行中巡检操作和检修时起吊构件及锅炉所属电气、仪表设备B需要。平台、步道、梯子用封闭端型B钢格栅板制作,并有防锈措施。平台、步道、梯子有足够的强度和刚度,符合国家规范规定,每层平台尽量畅通,平台上方最小净高度不不不小于2米，平台、步道宽度为不低于1.0米,护栏高度不低于1.2米，护板不低于0.1米，楼梯斜度不超过45度，平台载荷符合国家最新原则。在人孔门处必须设计由检修平台，联箱处平台合适加宽，提供护栏弯头，增长护栏5%B余量。25、过热器蒸汽温度调整应采用两级喷水系统。减温水调整范围控制在减温水设计值的50150%以内。高温过热
13、器材质选用12CrlMoV,低温过热器材质选用20G,屏式过热器采用12CrlMoV012CrIMOV和20G选用（江苏振达钢管有限企业）26、过热器B布置应考虑防止受热面灰堵塞和局部磨损措施。处在吹灰器有效范围内B过热器应设有防磨护板。防磨护板材质为ICrl4Ni20Si2,3=3mm027、省煤器设计中应考虑灰粒磨损保护措施。在吹灰器有效范围内，省煤器应设有防磨护板，以防吹坏管系。高温省煤器防磨护板材质为ICrI8Ni9Ti,低高温省煤器防磨护板材质为OCrl3。，=3mm0省煤器在最高点处应设置排放空气的管道和阀门。28、空气预热器B设计应考虑防止堵灰和冷端低温腐蚀。空气预热器采用中50
14、X2B钢管。29、卖方提供锅炉本体范围内包括锅炉给水操作台和过热器减温水管道上的所有阀门，调整阀阀体采用原装费舍尔产品，与调整阀配套的电动执行机构均采用原装德国PS产品。且提供能满足自动控制规定的调整特性曲线、最大差压下B漏流量、执行机构B力矩及其他技术规定。30、汽包、过热器上应有足够数量0安全阀，安全阀总的排放能力不小于锅炉的额定负荷并满足有关规定。安全阀选用全量型安全阀，安全阀及其他阀门均选用哈锅产品。卖方供应B阀门的电动驱动装置选用常州电站辅机总厂ZB系列，防爆型，整体式产品，卖方应提供其驱动力矩并附有动态特性曲线。31、锅炉炉前油管道的迅速启闭阀和油调整阀、蒸汽（空气）吹扫阀均采用均采用气动阀门。32、锅炉钢构造的设计、制造应采用Al
