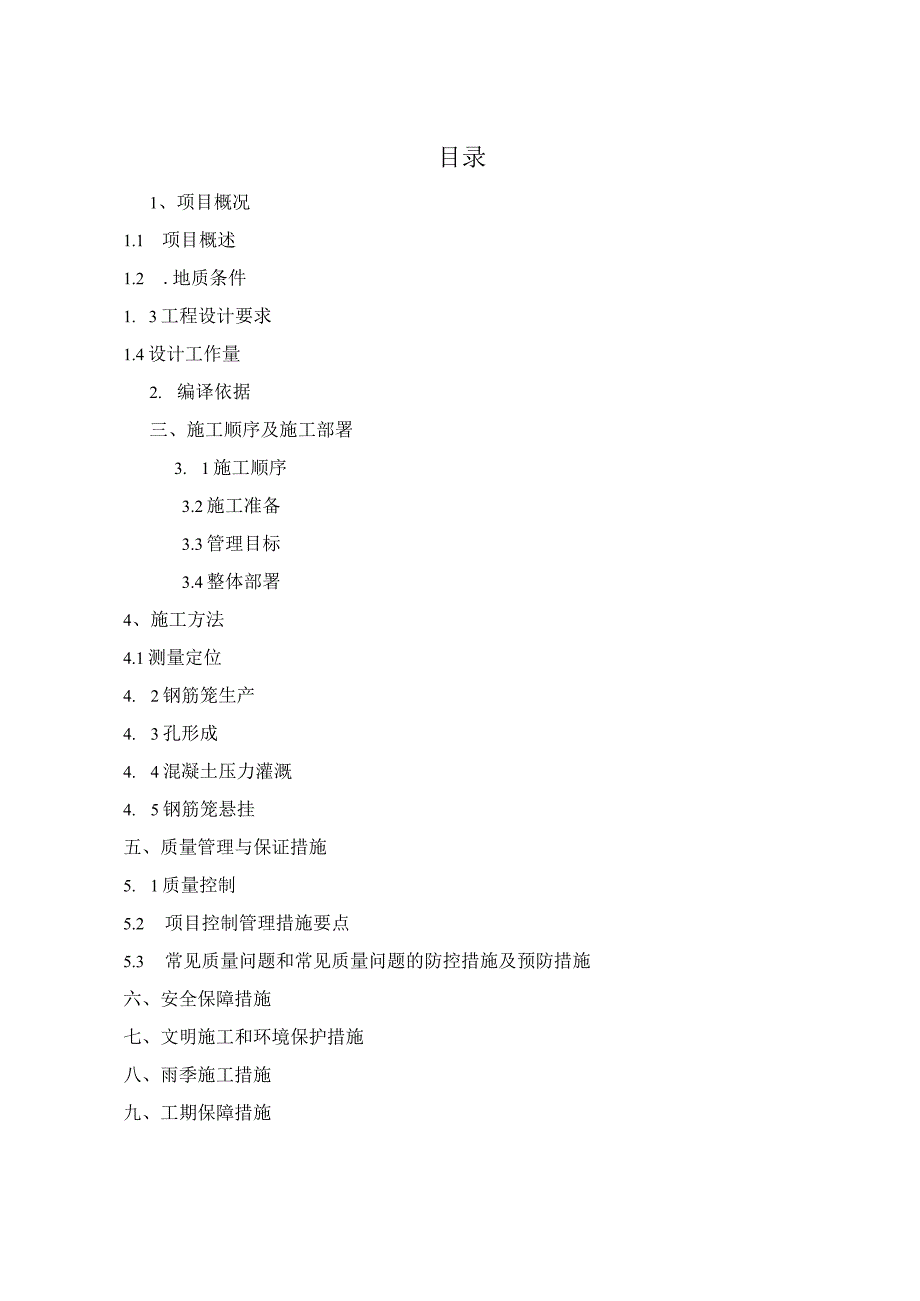

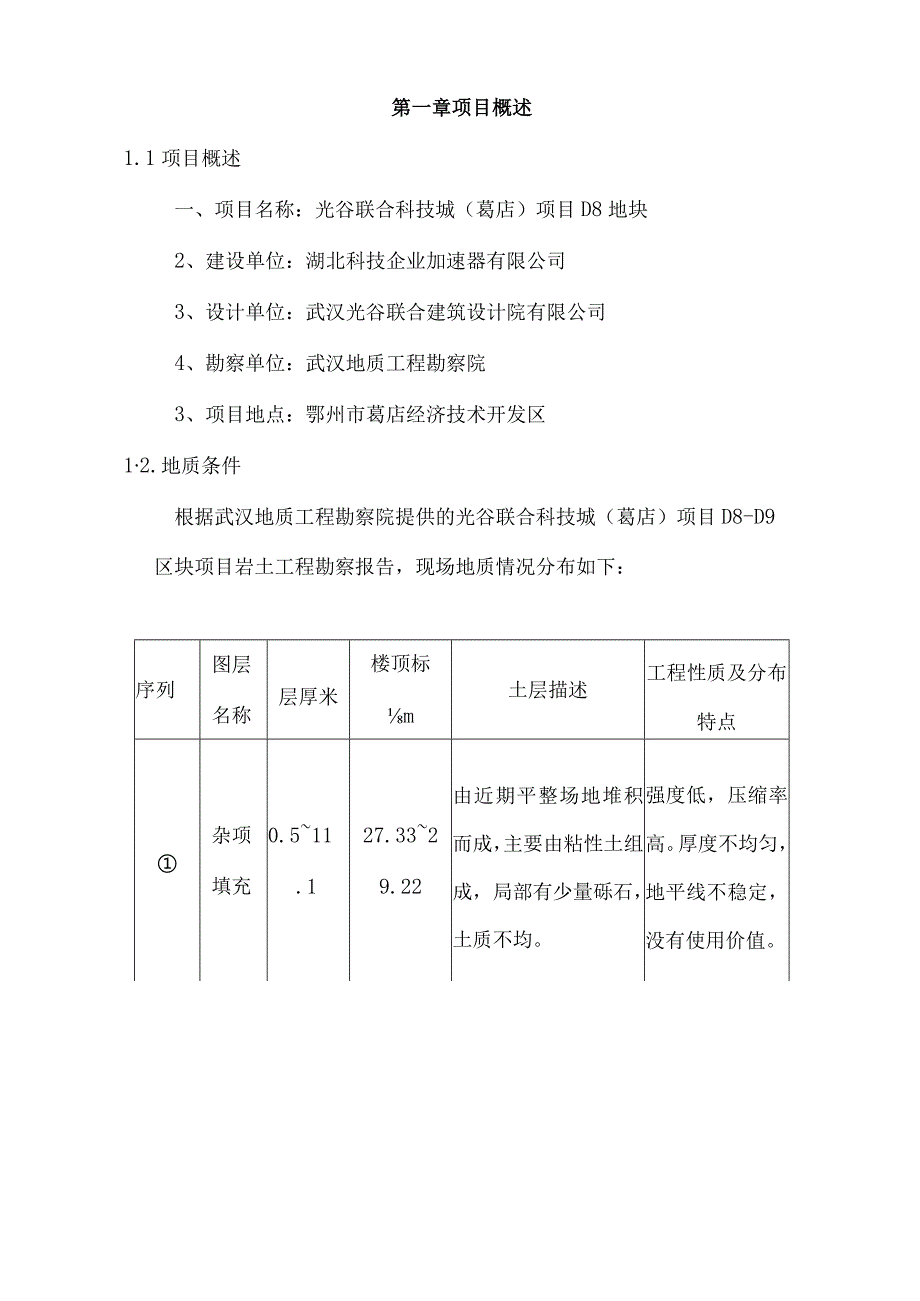

1、长螺旋钻孔灌注桩施工组织方案目录1、项目概况1.1 项目概述1.2 .地质条件1. 3工程设计要求1.4设计工作量2. 编译依据三、施工顺序及施工部署3. 1施工顺序3.2施工准备3.3管理目标3.4整体部署4、施工方法4.1测量定位4. 2钢筋笼生产4. 3孔形成4. 4混凝土压力灌溉4. 5钢筋笼悬挂五、质量管理与保证措施5. 1质量控制5.2 项目控制管理措施要点5.3 常见质量问题和常见质量问题的防控措施及预防措施六、安全保障措施七、文明施工和环境保护措施八、雨季施工措施九、工期保障措施第一章项目概述1.1项目概述一、项目名称：光谷联合科技城（葛店）项目D8地块2、建设单位：湖北科技企
2、业加速器有限公司3、设计单位：武汉光谷联合建筑设计院有限公司4、勘察单位：武汉地质工程勘察院3、项目地点：鄂州市葛店经济技术开发区12.地质条件根据武汉地质工程勘察院提供的光谷联合科技城（葛店）项目D8-D9区块项目岩土工程勘察报告，现场地质情况分布如下：序列图层名称层厚米楼顶标m土层描述工程性质及分布特点杂项填充0.511.127.3329.22由近期平整场地堆积而成，主要由粘性土组成，局部有少量砾石，土质不均。强度低，压缩率高。厚度不均匀，地平线不稳定，没有使用价值。粘土5.20.916.8430.45黄褐色，栗色，硬塑状态，铁和高岭,无摇晃反应，干强度高，韧性中等。中高强度、中低压缩率、
3、稳定层位。1.3 工程设计要求(1)本工程设计标高D8-l0.000相当于绝对标高28.9OnbD8-20.000相当于绝对标高28.30mo(2)地下水对混凝土结构的腐蚀性较弱，对钢筋混凝土结构中的钢筋有轻微腐蚀。(3)根据工程地质条件，采用长臂螺旋成孔混凝土灌注桩。桩径600mm,桩身混凝土强度等级C30。桩端承载层为第二层粘,进入承载层不小于12m,桩长不小于14mo钻孔桩采用双控指标，可同时满足两个条件完成钻孔。本项目按规范共选取3根桩进行静载试验，确定基础桩的承载特性值。本工程静载试验桩桩顶标高与自然地面相同，工程桩有效桩长14-22m,竖向极限承载特征值单桩承载力1600KNo(5
4、)桩基施工应严格按照建筑桩基技术规范(JGJ94-94)的有关规定进行。采用双重控制指标，即满足最短有效桩长L和桩端进入承载层深度hd的最小值作为最终成孔条件。成孔时应根据地质条件调整桩长,相邻桩间高差不大于相邻桩间净距的一半。(6)主肋保护层厚度为50mmo1.4 设计工作量根据武汉光谷联合建筑设计院有限公司提供的D8-lD8-2桩定位方案，工程桩288根，桩长14m-22mo第二章编制依据1 .建筑桩基技术规范JGJ94-20082 .建筑地基技术规范(DB42/242-2003)3 .基础及基础工程施工质量验收规范(GBJ50202-2002)4 .工程计量规范(GB50026-2007
5、)5 .武汉光谷建筑设计院有限公司设计的光谷联合科技城(葛店)D8地块桩基布置图。6 .光谷联合科技城(葛店)项目D8地块现场情况7 .武汉地质工程勘察院提供的光谷联合科技城(葛店)项目D8、D9区块项目岩土工程勘察报告电子版8 .其他相关技术法规第三章建设顺序与建设部署3.1施工顺序本工程施工顺序原则：施工布置一一布置验收一一钢筋笼成型验收钻孔一一成孔验收一一边浇碎边吊钻杆一一吊装钢筋笼插入设计标高一一隐蔽工程验收一一设备位移。3. 2施工准备4. 2.1技术准备施工前，编制项目施工计划，主要体现施工前和施工期间必须完成的相关工作。内容如下；1）施工前，根据地质调查报告，详细了解各施工现场断
6、面。2）与工程技术人员一起熟悉工程图纸，并与有关方面共同审阅图纸。3）施工前应收到甲方的轴基准点和标高测量控制点，并进行签证审核。轴线的定位点和水准点应设置在施工现场附近，不受施工影响，并在施工现场布设测控网。4）根据设计院和施工单位提供的建筑红线标高（0.000）和总平面图，结合桩位平面图，设置施工线。施工方和监理单位对线路进行检查，及时办理检查手续。5）开工前召开技术交底会，及时将技术要求传达给机队和操作人员。6）根据相关施工标准、验收规范和施工图纸，全面控制施工过程。7）施工前的各项准备工作完成后，填写开工报告，提交监理，经业主同意方可开工建设。3.2.2场地准备1）设备进场前，要求施工
7、现场达到“三通一平”。2）按照总体建设规划，建设临时生产生活设施。3）熟悉施工现场环境，了解施工区域、各种地上地下管线及障碍物的位置、施工现场、临时道路铺设、临时供水、供电等管线。搭建临时设施，安装现场照明设备，堆放和储存材料；设置消防、安保等设施,做好现场安全防护措施。4）根据现场实际情况，合理安排作业区域，保证桩孔和土方的有序堆放。3.3项目管理目标一、质量管理目标遵循公司质量方针，严格按照设计图纸和施工验收规范组织高质量高速施工，按期完成钻孔桩施工任务。2.工期管理目标计划在项目开工之日起30天内完成所有桩基工程。三、文明安全管理目标确保文明安全合格，不发生安全事故。四、环境管理目标在保
8、证工程质量和工期的前提下，树立现场全体员工的环保意识，尽量减少环境污染。3.4建设总体部署1、所有机械设备必须有合格证，仪器必须有检测单位出具的合格证。拟投资的主要工程机械设备清单：序列号机器或设备名称模型规格单元数量国家起源生产年份1长臂螺旋钻塔1湖南2013年2混凝土泵HBT-60塔1湖南20123焊机BX3-30O塔4江苏20124挖掘机塔1江苏20125振动器塔2湖南2011年2、根据施工进度分批采购材料。材料进场前，核对出厂合格证与所提供材料是否一致。进入现场后立即见证采样并提交检查。复检合格后，方可投入使用。下表。主要材料所需数量序列号材料名称及规格工地单元数量评论1钢筋14,12
9、,8桩基础吨702商品混凝土C30桩基础M315003、施工平面图项目369121518十242730施工准备物质方法材料检验、仪器检验钢笼安装D8-2桩基施工D8-1桩基施工工出口一注：1、本项目按实际施工30个日历日安排。2、如遇连续阴雨天等特殊原因，工期将相应延长。3. 3建设组织部署为加强现场管理，我公司将在本项目实施项目化管理，优化建设和生产各要素的配置和动态管理，设立项目部，负责现场管理并与相关部门沟通。建筑工人时间表序列号工作类型人数责任范围1经理3现场协调管理和质量安全检查2水管工1负责现场水电管理3操作员2钻机操作4焊机4钢笼安装4普通工人6钻机辅助工作5修理工1现场设备的维
10、护和修理6杂工和物流2负责现场文明施工及后勤服务第四章施工方法4. 1测量定位在现场三连一平的基础上，根据建筑测量控制网资料和基本布置图，确定桩位轴线和标高基准点的格网控制网。确定桩位中心，以中点为圆心，以桩身半径加上防护墙厚度为半径画出上部（即第一步）的圆周。用喷石灰线作为桩孔尺寸线翻孔。桩位线确定后，须经有关部门审核，审核通过后方可进行开挖。在施工过程中，随时检查桩身尺寸、平面位置和垂直度，并及时纠正偏差。桩位误差不得超过5（m;直桩的倾角不得超过0.5%；孔径和孔深必须符合设计要求。5. 2钢筋笼生产1）钢保持架严格按照设计图纸制造，制造时几何尺寸允许误差如下:项目区别主筋间距土IOmm
11、马镣间距20mm钢筋笼直径IOmm长度100mm2）钢材进项应有制造厂合格证、批号和出厂材料检验单。使用前,按母材拉伸、冷弯试验规范分批取样，符合规定后方可使用。钢筋分开堆放以防止生锈，并设置标志以显示差异。3）钢筋笼的加工只能在技术负责人按照图纸要求进行交底后进行。4）钢保持架的制作必须由持证上岗的专业焊工进行。所有加强焊件必须符合规范要求，焊缝应饱满无气孔。施工时每300个焊接部位进行一组焊接拉伸试验，检查焊接质量是否符合要求。5）根据设计计算箍筋材料长度和主筋分布段长度，将所需钢筋调直，用切割机分批切割。由于要切断和焊接的主筋、箍筋和缠绕筋的规格和尺寸不一样，所以要注意分开堆放并做标记，
12、以防混淆。6）在钢圈制作台上做加强筋，按要求焊接。7）将支撑架放置在同一水平面上，相距2m并对准中心线，然后将固定长度的主肋放置在焊接支撑架上。工程桩主筋采用弧焊焊接。8）按设计要求将加强筋设置在主筋中，并保持与主筋垂直点焊。9）加强筋与主筋焊接好后，将缠绕筋按规定距离缠绕在其上，用梅花点焊将缠绕筋固定在主筋上。10）钢筋笼用2m保护层钢筋圈隔开，保证钢筋笼垂直下沉入孔。11）将装配好的钢笼牢固地放置在平整的地面上，其堆垛不应超过2层，以防变形。钢笼经监检签证批准后，方可下入孔内。4.3孔形成4.3.Io工艺流程长螺旋钻孔桩的工艺复杂，每一道工序的好坏直接影响到整个工程的质量。必须严格按照工艺
