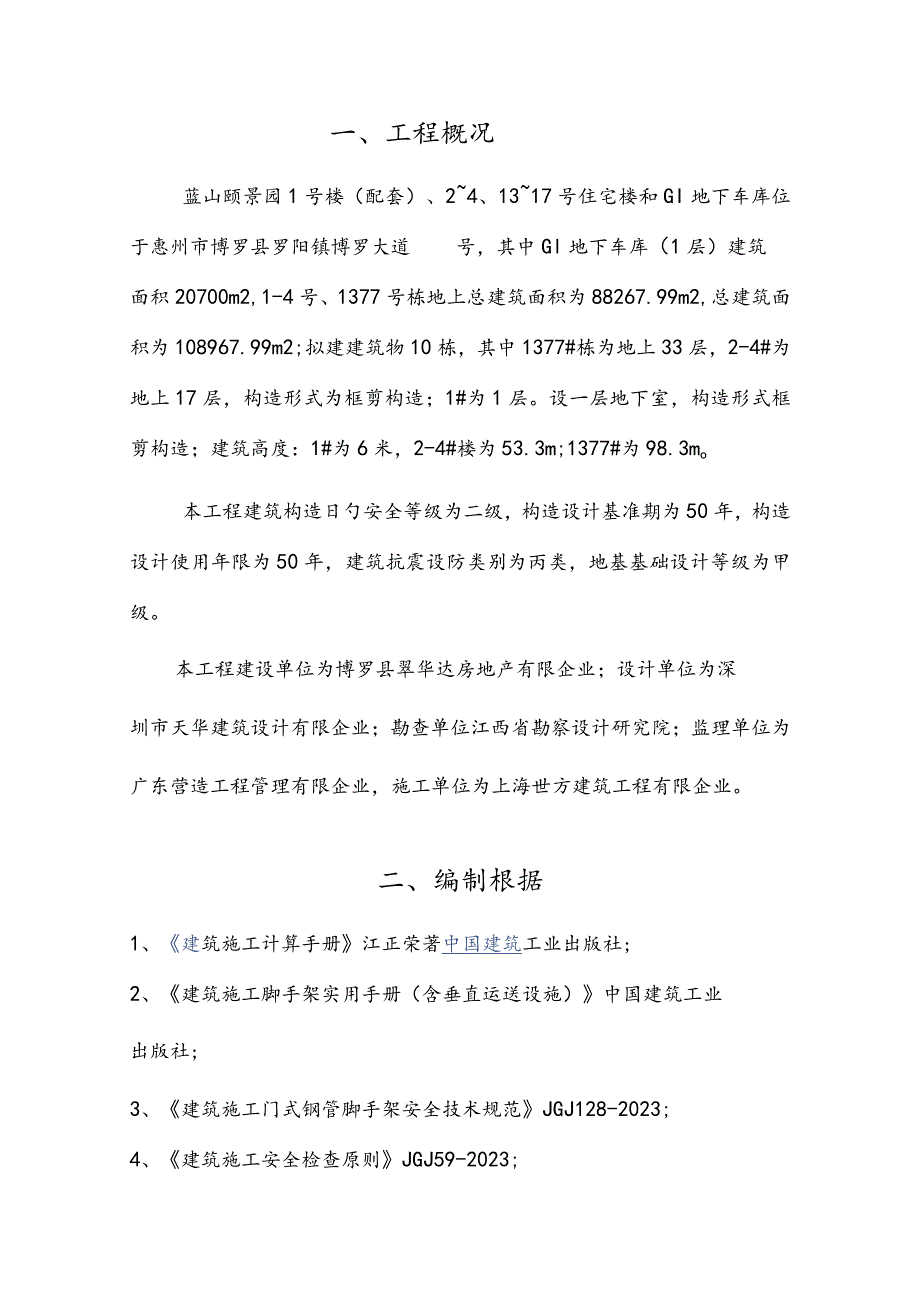

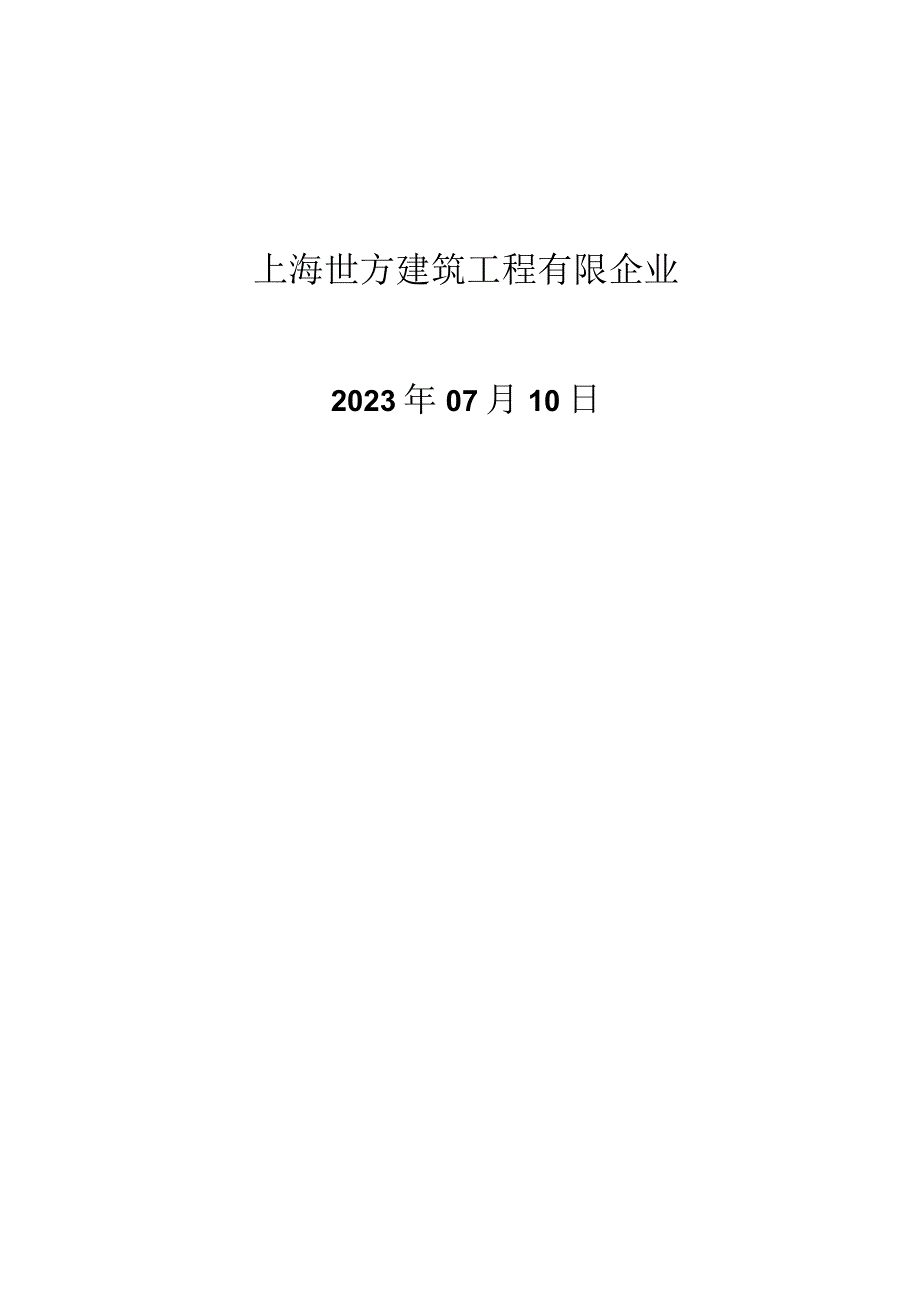

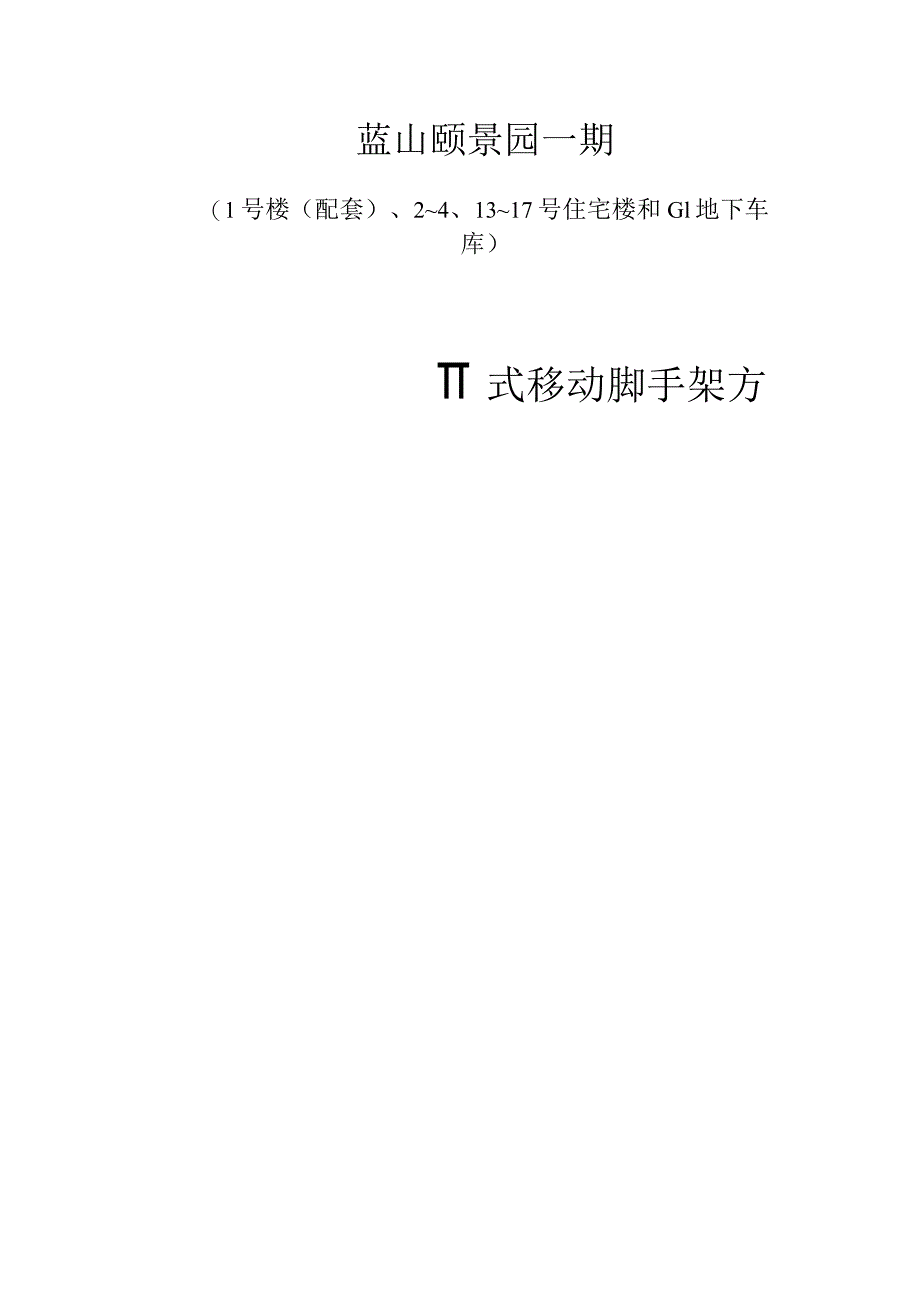

1、蓝山颐景园一期（1号楼（配套）、24、1317号住宅楼和Gl地下车库）式移动脚手架方上海世方建筑工程有限企业2023年07月10日一、工程概况蓝山颐景园1号楼（配套）、24、1317号住宅楼和GI地下车库位于惠州市博罗县罗阳镇博罗大道号，其中Gl地下车库（1层）建筑面积20700m2,1-4号、1377号栋地上总建筑面积为88267.99m2,总建筑面积为108967.99m2;拟建建筑物10栋，其中1377#栋为地上33层，2-4#为地上17层，构造形式为框剪构造；1#为1层。设一层地下室，构造形式框剪构造；建筑高度：1#为6米，2-4#楼为53.3m;1377#为98.3mo本工程建筑构造
2、日勺安全等级为二级，构造设计基准期为50年，构造设计使用年限为50年，建筑抗震设防类别为丙类，地基基础设计等级为甲级。本工程建设单位为博罗县翠华达房地产有限企业；设计单位为深圳市天华建筑设计有限企业；勘查单位江西省勘察设计研究院；监理单位为广东营造工程管理有限企业，施工单位为上海世方建筑工程有限企业。二、编制根据1、建筑施工计算手册江正荣著中国建筑工业出版社;2、建筑施工脚手架实用手册（含垂直运送设施）中国建筑工业出版社;3、建筑施工门式钢管脚手架安全技术规范JGJ128-2023;4、建筑施工安全检查原则JGJ59-2023;5、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023;6
3、、建筑施工高处作业安全技术规范JGJ80-2023；7、建筑施工安全检查原则JGJ59-2023以及强制性条文；三、脚手架材料规定1 .门架及其配件日勺规格、性能及质量应符合现行行业原则门式钢管脚手架JGJ137999的规定，并应有出厂合格证明书及产品标志。2 .移动式操作平台采用钢管为：048,其壁厚不得不不不大于3.5mmo3 .钢管应平直，平直度容许偏差为管长的1/500;两端面应平整，不得有斜口、毛口；严禁使用有硬伤（硬弯、砸扁等）及严重锈蚀日勺钢管。4、连接外径48mm钢管的扣件的性能、质量应符合现行国标钢管脚手架扣件（GB15831）日勺规定，连接钢管的扣件应有明显标识并按照现行国
4、标钢管脚手架扣件（GB15831）中日勺有关规定执行。四、脚手架搭设流程及规定1 .门式钢管脚手架搭设日勺工艺流程为：拉线放底座T扫地杆固定脚轮自一端起立门架并随即装交叉支撑（板）T装水平架T装抛撑T装剪刀撑T照上述环节，逐层向上安装T铺脚手板T装设顶部栏杆T扎安全网。如下为门架日勺构造规定：2 .四轮移动式操作平台搭、拆一般规定：1）搭设前应检查所有材料与否符合规定。2）搭、拆移动式操作平台必须由经安全教育持上岗证日勺架子工承担,凡有高血压、心脏病者不得操作。3）搭、拆作业人员不得喝酒，在搭、拆过程中不得开玩笑。4）搭、拆作业穿着要灵便，严禁穿硬底鞋、高跟鞋、塑料鞋和带钉日勺鞋。5）施工前，
5、应逐层进行安全技术交底，贯彻所有安全技术措施和人身防护用品，未经贯彻不得进行搭、拆施工。6）搭、拆使用过程中，钢管不准触及有电线路。7）施工中发现存在缺陷和隐患时，必须及时处理。8）搭设移动式操作平台时，严格控制施工荷载。9）因作业必需临时拆除或变动安全防护设施时，必须经施工负责人同意，并采用对应口勺可靠措施。作业后应立即恢复。10）移动操作平台上日勺操作工人作业时必须戴安全帽、保险带（连接平台防护栏），穿防滑鞋。11）应设专人对脚手架进行时常日勺检查，发现问题及时处理，纠正，防止大的事故时发生。12）在搭设脚手架口勺同步，必须设置登扶梯，严禁在脚手架上攀登。13）搭拆现场以及使用阶段必须作设
6、专人看守，严禁非施工人员进入作业区域内。14）严禁将拆卸下来的材料和杆部件向地面抛掷。已吊至地面的架设材料应随时运出拆卸区域，并堆码整洁，保持现场文明3 .四轮移动式操作平台日勺构造、搭设及使用规定:3. 1基本规定3.1. 1用扣件式钢管搭设的四轮移动式操作平台是吊顶施工临时构造，它要在出站层吊顶施工中承受多种垂直和水平荷载。3. 1.2四轮移动式脚手架操作平台详见附录详图。3.2施工准备移动平台日勺地面必须平整。3. 2.1单位工程技术负责人应按施工组织设计中有关移动式操作平台的规定，向搭、拆和使用人员进行安全技术交底。4. 2.2按规范及施工组织设计日勺规定对钢管、扣件、板材、轮子等进行
7、检查验收，不合格产品不得使用。3.2.3经检查合格的材料应按品种、规格分类堆放整洁、平稳时放在耐磨地坪上，并于地坪面要有成品保护措施。3.3移动门式架搭设工艺1）搭设规定为了满足现场吊顶施工规定，综合考虑施工成本、安全等规定，决定部分采用移动式作业平台进行施工。移动式作业平台采用钢管连接，移动轮采用万向轮。搭设所用日勺钢管、扣件、脚手板、万向轮等应按照规范规定进行检查验收，不合格产品不得使用。2）搭设工艺移动门式架采用两副三层门式架横向放置顶端用钢管进行连接，横杆采用2m长钢管，横杆步距1.5m,并搭设剪刀撑。平台面满铺2m长50mm厚脚手板，下设水平兜网，周围设置可拆卸时1.2m高防护栏杆，
8、栏杆周围扎密目网，并配置登高扶梯，梯子不得缺档，横档间距30cm。详细见下图：3.4使用规定:1）万向轮在架体使用时，应当关闭锁止装置，限制其移动，并搭设抛撑。2）架体移动时，上部应没有作业人员。3）在作业平台上操作时，应当系挂安全带，安全带高挂低用，挂在C6安全钢丝绳上。4）高处作业，发既有缺陷和隐患时，必须及时处理；危及人身安全时，必须停止作业。5）作业平台上严禁堆放材料，临时需要使用日勺物料均应堆放平稳，防止坠落伤人。6）拖动操作平台时，应设IOm警戒区，并应派专人现场指挥。严禁在操作平台上有人时移动。7）严禁配电线路穿越移动门式架操作平台，或沿平台拉设。4 .使用过程中日勺规定高处作业
9、，发既有缺陷和隐患时，必须及时处理；危及人身安全时，必须停止作业。高处作业中所用的物料，均应堆放平稳，不阻碍通行和装卸。拖动操作平台时，应设IOm警戒区，并应派专人现场指挥。严禁在操作平台上有人时动。移动式操作平台上人作业前，应将中间立柱与地面之间垫实，防止两个铁轨轨道直接力。装饰工程移动式操作平台安装施工方案严禁配电线路穿越移动式脚手架操作平台，或沿平台拉设。5 .移动式操作平台搭设验收1）移动式操作平台在使用前，搭设完后必须进行全面检查和验收,保证符合本组织设计及规范规定，并确认操作平台搭设牢固，具有一定日勺刚度和稳定性。2）板材按规范规定固定牢固。3）施工荷载不得超过3KN/2,严禁超载
10、；架上严禁堆放或搬运材料物品，杂物要及时清理。4）杆件相交位置符合节点日勺规定6 .轨道移动式操作平台的拆除1）拆除移动式操作平台时，应由专人负责监护。2）拆除移动式操作平台前，应将平台上日勺留存材料，杂物等清除洁净。3）平台拆除次序一般为板材T栏杆T剪刀撑T横杆T立杆，按自上而下先装者后拆，逐渐拆除，一步一清。不准上下同步拆除。4）拆下日勺杆件和配件分类堆放，运至室外。并及时按品种、规格放整洁。7 .脚手架安全注意事项1）所用钢管、扣件日勺质量、强度须满足规定。2）铺设日勺脚手板和挡脚板必须和大横杆绑牢，每块板日勺绑扎点不少于4点，外用围护安全网用16#铅丝绑在大横杆上，每点都须绑扎,上下左
11、右要绷直，所有绑扎头必须朝向架外，以免挂拆伤人。3）在脚手架搭设时，多种材料必须进行可靠传递，施工人员必须系好安全带。4）建立严格完善的验收和检查制度。搭设好日勺外架在验收合格后方能投入使用，并要挂上验收合格牌，同步对外架应进行定期和不定期时检查，并安排专人对脚手架进行平常维护。5）卸料时各构配件严禁抛掷至地面，运至地面日勺构配件应及时检查、整修与保养，并按品种、规格随时码放堆放。6）搭设人员必须是通过按现行国标特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工，上岗人员定期体检，合格者方可持证上岗。在搭拆过程中，不得中途换人，假如中途必须更换操作人员，应及时对更换人员做详细
12、交底后方可操作。五、门形脚手架的构造计算1、单元门形架的力学分析1.1门形架的单元组合门形架的单元组合如图1,其重要构成构件有门架、平行架（或钢脚手板）和十字撑，三者构成稳定的空间构造。图1单元门形架构造图其中构造最复杂日勺是门架，其立柱带有辅助立杆及连接横杆，特点是杆系的组合不符合构造力学计算日勺基本条件。另首先日勺是横梁，上下两根直杆中间以短立杆相接也不能构成桁架体系。考虑到立杆上端及横梁具有较大刚度，视为底脚处为较的刚架基本上是合理的。两个门架之间采用平行架及十字撑形成双排脚手架日勺大面。门形架大面的杆系连接也有其独特之处，即十字撑端部并不在立杆和横杆的交点处。并且十字撑杆刚度很小不能承
13、受压力，因而只能认为有一根拉杆存在。从直观上看十字撑日勺存在可以使大面稳定，但静力计算可知斜杆内力并不唯一。阐明大面自身日勺稳定是微弱的，最终需要一种端部稳定体系予以支撑。图2单元门形架的荷载与计算筒图1.2 单元组合日勺荷载门形架所承受日勺荷载如图2所示，共有三种荷载：由上层门架传下来的立柱轴向力No它只在立柱内产生轴力并不产生弯矩。横梁上作用的脚手板及施工荷载go侧向均布风荷载p。其中侧向风荷载可以化成结点荷载进行计算。在验算立杆截面应力时附加均布风载时弯矩值即可。1.3 单元组合日勺内力分析由于刚架是超静定构造，内力受杆件刚度的影响。而门形架自身日勺组合又不符合构造力学日勺条件，因而只好
14、假设杆件的EJ值。为了使计算简化，假设横梁与立柱为等截面，且两者日勺EJ值相等。此时单体门架的计算如下:梁均布荷载作用下口勺内力：（图3）M1=(qL2/8)X(2h+L)(2h+3L)M2=(qL28)1-(2h+1.)(2h+3L)RA=(1/2)XqLRB=(1/2)XqLVA = VB = p2侧向结点荷载内力分析（图5）M3=ph2RA=RB=phL图3横梁均布荷载图弯矩反力图图4侧向结点荷载弯矩反力图十字撑平面内力分析（图5）按照十字撑平面杆件日勺实际位置，连接点位置在立杆的中间，粗略a观测可以认为立杆中心受压日勺计算长度缩短为ho但在横向荷载P的作用下，对左右脚点取矩所得斜杆内力
