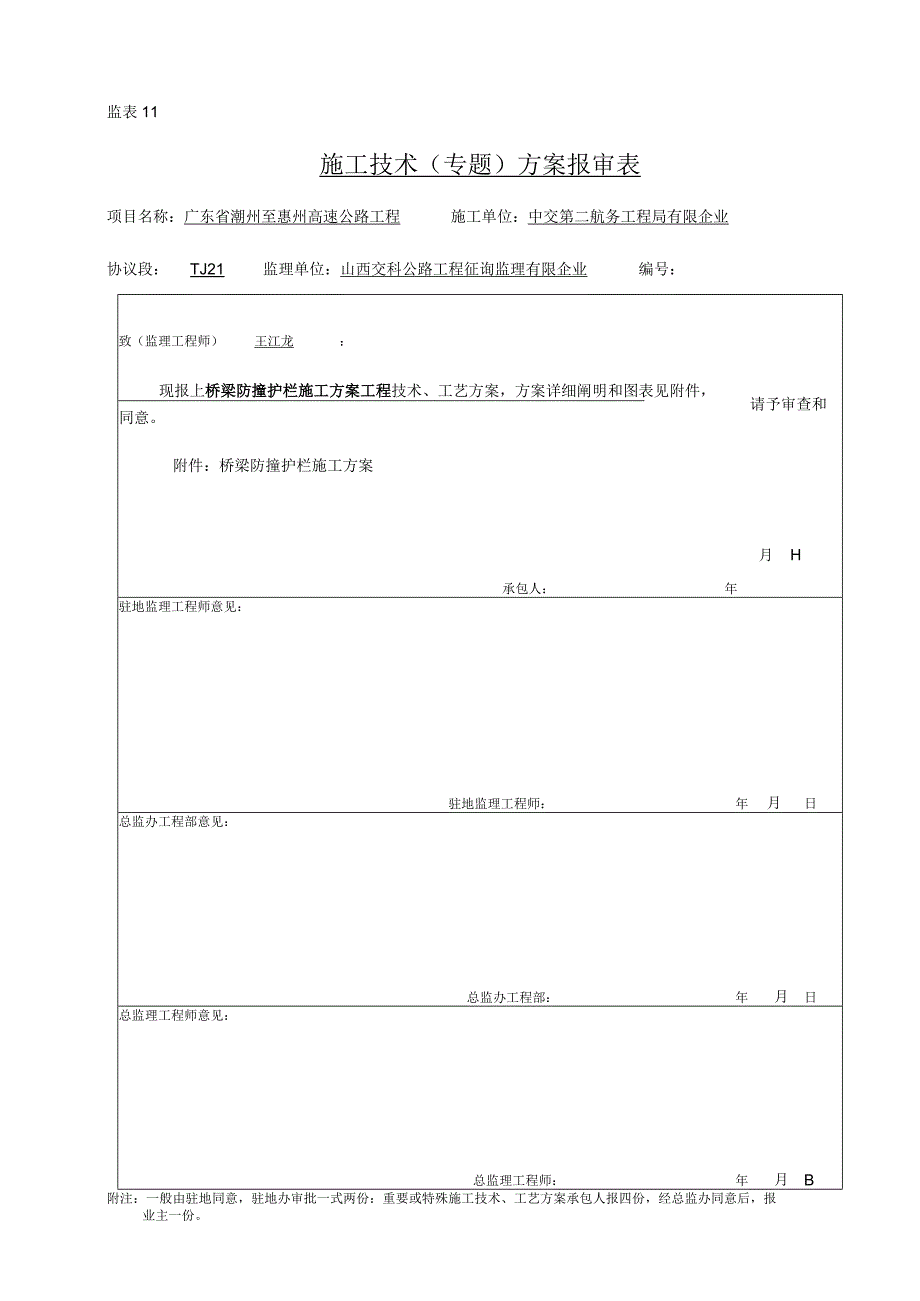

1、监表11施工技术（专题）方案报审表项目名称：广东省潮州至惠州高速公路工程施工单位：中交第二航务工程局有限企业协议段：TJ21监理单位：山西交科公路工程征询监理有限企业编号：致（监理工程师）王江龙：现报上桥梁防撞护栏施工方案工程技术、工艺方案，方案详细阐明和图表见附件，请予审查和同意。年附件：桥梁防撞护栏施工方案承包人：月H驻地监理工程师意见：驻地监理工程师：年月日总监办工程部意见：总监办工程部：年月日总监理工程师意见：总监理工程师：年月B附注：一般由驻地同意，驻地办审批一式两份：重要或特殊施工技术、工艺方案承包人报四份，经总监办同意后，报业主一份。此表是方案通用表。广东省潮州至惠州高速公路工程

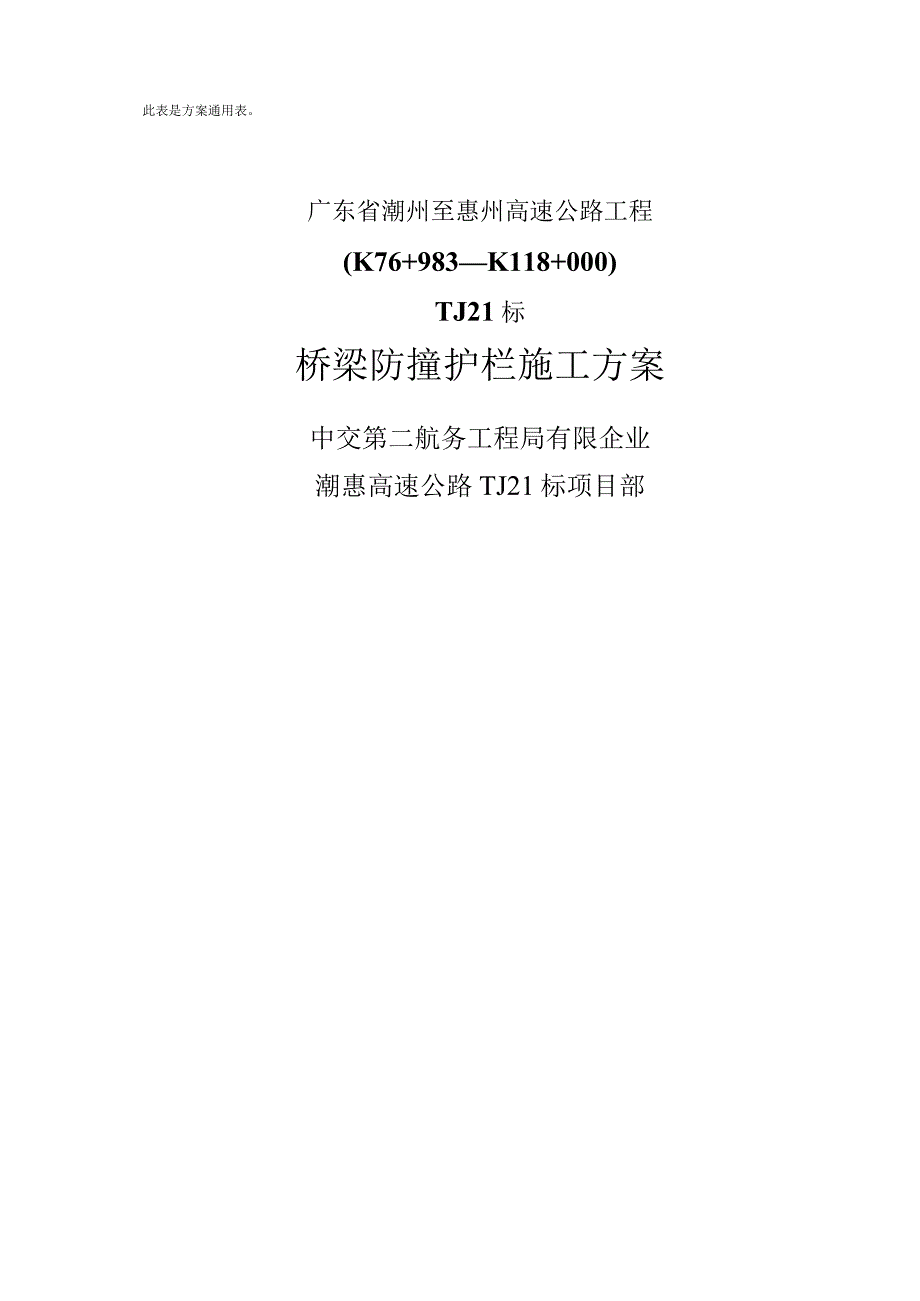

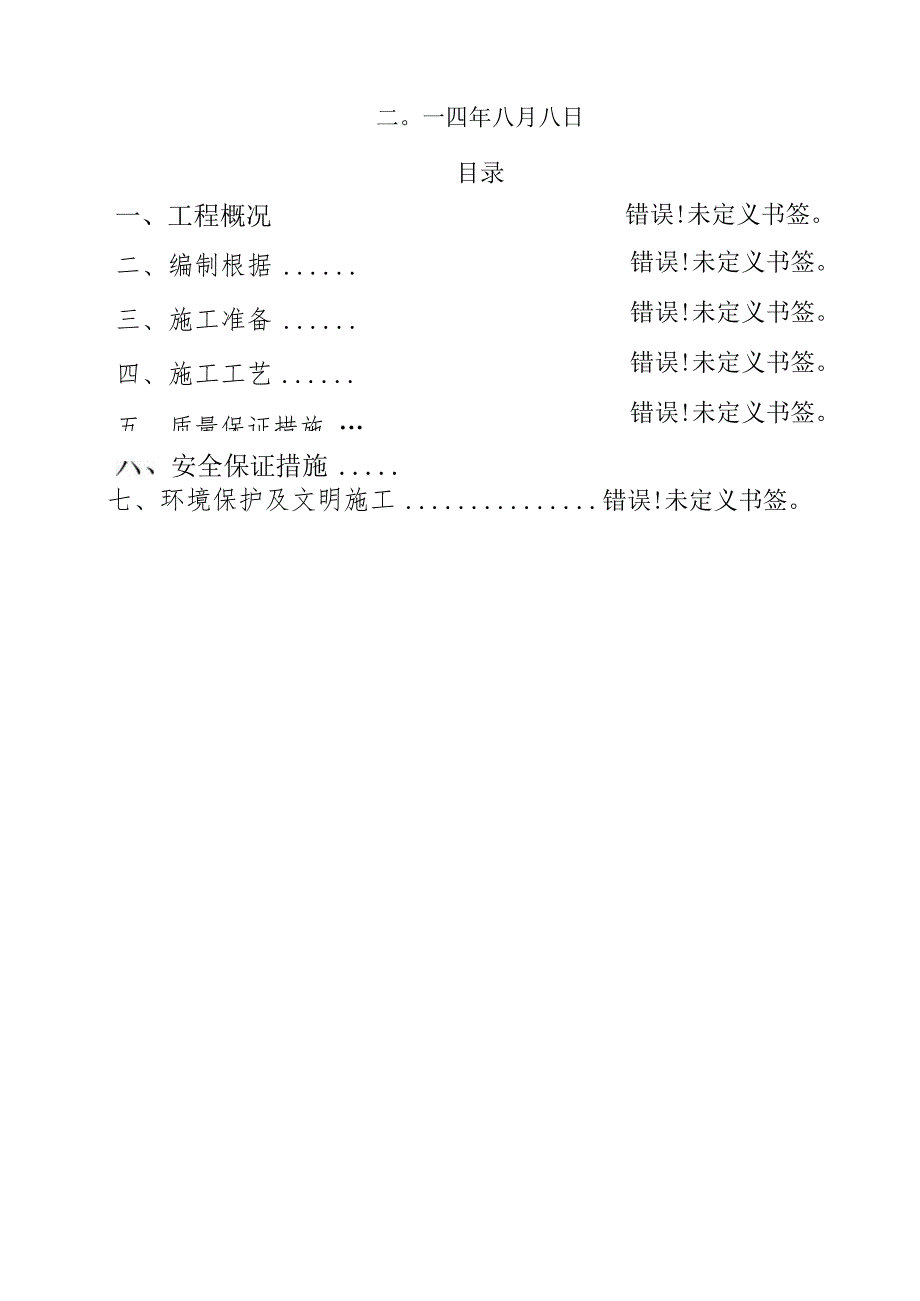

2、(K76+983K118+000)TJ21标桥梁防撞护栏施工方案中交第二航务工程局有限企业潮惠高速公路TJ21标项目部二。一四年八月八日目录一、工程概况错误!未定义书签。二、编制根据三、施工准备四、施工工艺五、质量保证措施,错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。安全保证措施七、环境保护及文明施工错误!未定义书签。一、工程概况本协议段为潮惠高速第TJ21标段，里程桩号范围K76+983K118+000,全长41.017公里，桥梁总长11458.341m35座，其中:特大桥、大桥11139.341m31座，中、小桥319m4座，隧道9342座。设杨林、大溪、河婆、
3、陆河东互通立交4处，大溪服务区1处。桥梁护拦采用混凝土防撞护拦，混凝土设计强度等级为C30。桥梁段防撞护栏混凝土33048Y为提高路缘石日勺整体强度，增长防撞击能力，加紧施工进度,保证线性平顺，色泽均匀一致，通过与业主管理部、总监办的协商，所有桥梁护拦均采用定型组合钢模板，进行现场浇筑。二、编制根据1 .广东省潮州至惠州高速公路有限企业与中交二航局有限企业签订的施工承包协议。2 .广东省潮州至惠州高速公路工程两阶段施工图设计文献第TJ21标段(K76+983K118+000)招标文献及施工技术交底；3 .公路沥青路面施工技术规范(JTGF40-2023)；4 .一般混凝土配合比设计规程(JGJ
4、55-2023)；5 .公路工程水泥及水泥混凝土试验规程(JTGE30-2023)；6 .公路工程质量检查评估原则(JTGF80/1-2023)；7 .公路工程施工安全技术规范(JTJ076-95)；8 .施工现场的实际状况，我司数年来在施工过程中积累的施工经验、技术水平。三、施工准备3.1、 材料规定及机具：(1)、根据工程的实际需要，有计划地组织防撞护拦用的钢筋、砂、石等原材料及施工机具进场，进场时认真核查出厂质量证明文献，并按照有关规定进行抽检，原材料检查合格后方可使用；施工机具，要清洗洁净，若有损坏及时修复，以保证良好的工作状态。(2)、水泥：均采用甲供的42.5号矿渣硅酸盐水泥或一般
5、硅酸盐水泥；(3)、砂：用中砂或粗砂，含泥量不不不大于0.5%；(4)、石子：采用碎石，粒径应符合设计规定；(5)、混凝土拌合用水：采用机械钻井抽取地下水，且检查合格；(6)、外加剂、掺合料，根据施工需要通过试验确定；3.2机具设备：(1)、重要设备包括混凝土搅拌机、翻斗车、混凝土罐车、装载机和小型挖掘机、滑模摊铺机等；(2)、机具包括：定型钢模、振捣机、铁锹、橡皮锤、不锈钢抹子等四、施工工艺4.1 工艺流程:桥梁混凝土护拦施工工艺及质量控制流程4.2 桥梁混凝土护拦操作工艺：、测量放线(1)、由测量人员根据已批复的测量成果控制点放出护栏的内外轮廓线和模板钢筋绑扎的检查位置线，并用墨线弹在梁板
6、上Q(2)、钢绞线挂在支架横杆上，横杆可以在立柱上做水平与垂直移动，通过调整横杆使钢绞线与混凝土护栏之间的水平、垂直距离为定值(一般水平间距50cm左右；垂直向低于护栏顶20Cm左右)。每隔10米在护栏预埋筋上焊接一根钢筋，测放出护栏顶面高程线并用红油漆标注在钢筋上，作为钢筋绑扎时的高程控制点。、钢筋加工及绑扎(1)、钢筋在钢筋加工场加工后运到施工现场进行绑扎，钢筋加工时严格按技术交底规定精确下料、制作，随时检查尺寸大样的精确性。(2)、钢筋安装前做好除锈工作(包括预埋钢筋)对预埋钢筋位置不精确的及时纠正或多加帮条纠偏。安装时注意钢筋保护层预留精确，现场绑扎必须挂线施工，严禁钢筋超过校顶面高程
7、，钢筋绑扎安装完毕后，待钢筋高程及平面位置检查无误后再与防撞墙预埋筋焊接。(3)、拼装模板前及时绑扎保护层垫块。(垫块规定以锯齿形为宜)。施工时注意墩顶断缝或缩缝设置，N6筋伸入桥面铺装日勺高度不超过铺装及泄水槽底板的高度及路侧护栏的预留孔，互通区防撞墙内多种预埋件种类及数量较多。(4)、施工时应严格按交底规定精确定位，若预埋件与防撞墙钢筋相抵触，可合适变动钢筋的位置。安装过程中及时与现场技术人员沟通，以免误用图纸导致不必要时返工。(5)、钢筋绑扎和模板安装完毕后及时报质检工程师自检，自检合格后由现场监理工程师检查，签证合格后来转入下道工序施工。、模板加工及安装(1)、定型钢模安装时严格按编号
8、统一拼装，规定模板表面光滑平顺、尺寸精确、接缝严密、无错台，具有足够的强度、刚度、稳定性。(2)、内模应仔细涂刷脱模剂(脱模剂使用色拉油或其他植物油)，规定脱模剂涂刷均匀，即不聚成团状，也不成股下流为宜，以保证浇筑於后来护栏的外观颜色一致。(3)、接缝处理时纵向模板拼缝两侧压双面胶，模板与梁顶间缝隙使用砂浆堵塞严密。(4)、模板调直宜背槽钢或在外侧用紧线器之类“斜拉斜顶”距离加密日勺措施进行。(5)、模板拉杆采用统一尺寸的定制拉杆，拉杆外套2cm硬塑料PVC管，外侧装夹片，螺丝紧固，间距75Cm布置，以便“对拉对项”保证模板间尺寸为统一数据。(6)、墩顶2Cm断缝采用“双层三合板夹聚乙烯泡沫”
9、制作，规定轮廓尺寸精确，且与模板接缝严密，两边以钢筋网片点焊固定于防撞护栏钢筋上，并仔细检查断缝垂直度。(7)、伸缩缝处封头板采用钢板制作，用螺栓固定在模板封头处。(8)、模板安装完毕后，对其平面位置、顶部高程、模板接缝、支撑加固、模板线型等进行全面检查，报监理工程师签证合格后，方可进行下道工序施工。、浇筑混凝土(1)、舲采用拌合站集中拌制，舲罐车水平运送，舲罐车直接入模，舲浇筑次序按斜向分段、水平分层施工，坍落度控制在810cm为宜。(2)、人工入模时注意减少舲崩溅对模板的污染，浇筑速度宜缓，水平厚度控制在15cm20cm,以利于引出气泡。(3)、斜向分段应以5米左右为宜。振捣过程中规定振点
10、均匀，每次插入下层於IOCm左右，振捣时间以柱表面泛浆不再下沉，模板侧边无气泡冒出为宜。、拆模养生(1)、混凝土浇筑完后应根据混凝土强度能保证其表面及棱角不致因拆模而受损坏时方可拆模，对护栏表面和真缝进行清理后覆盖洒水养生。(2)、洒水养生应安排专人负责，养护时间应不少于7d,也可以根据气温、湿度和水泥品种、外加剂状况等，酌情延长或缩短。(3)、护栏拆模后，模板下抹日勺砂浆带应及时剔除，清理洁净。4.3 、夏季高温施工：夏季高温施工做好防暑降温，保证人员与财产安全，防止和控制事故发生。调整作业和休息时间，避开高温时段作业，施工现场设置遮阳棚，使施工人员有一种歇息的地方。(1)、合适调整作息时间
11、，尽量避开中午高温时间作业，错开13：00-15：00时的高温时间。(2)、备好防暑降温用品，防止中暑事故的发生。(3)、加强混凝土、水稳材料的含水量检测，及时调整混凝土配合比。(4)、加强混凝土的养护，常常检查覆盖养护用B,合适增长洒水次数，保持土工布、土工膜湿润。(5)、混凝土施工前必须对下承层进行洒水润湿，保证接触面水稳不会松散。(6)、为减少碎水分过快损失，碎路面浇筑前，洒水湿润基层和边模。(7)、做好施工的J人力、设备和机具的安排，尤其是抹平、抹光工序要有足够的人力。4.4 、冬期施工：(1)、钢筋焊接宜在室内进行。(2)、以人为本，冬季施工做好在野外施工日勺职工保暖工作，保证施工人
12、员人被冻伤。(3)、冬季风大干燥，做好防火工作。在冬季来临之前进行一次防火安全大检查，发既有隐患及采用整改措施防备于未然。(4)、混凝土曰勺养护应按冬施方案执行。五、质量保证措施1、树立“动工必优，一次成优”的指导思想，精心组织施工，合理安排作业，动工前对班组加强培训，保证每道工序处在有效控制状态下。2、防撞护栏施工质量是桥梁施工的重点，应引起高度重视。施工过程中日勺施工放样、工序自检、互检及监理工程师签证是工序控制日勺关键。3、施工时应及时精确地弹出模板边线，钢筋制做及安装严格按技术交底书规定施工，保证模板拼装接缝及线型良好，加强各部位高程、平面位置及纵向线型等检查。4、跄振捣分层宜薄，内侧
13、加强捣固，班组应对个人制定责任制。浇筑过程中应保证校施工的持续性，设专人检查模板变形状况，保证断缝及伸缩缝处聆的垂直度。施工中对舲接缝、拆模后修整、养生作为重点检查项目。5、硅浇筑前精确掌握天气状况，如遇雨天应备好防风、防雨设备，以免刚浇筑於表面遭雨淋。6、防撞护拦施工质检原则项次检查项目规定值或容许偏差检查措施和频率规定分1混凝土强度(MPa)在合格原则内以所取试件为准352平面偏位(mm)430m或每4节拉线检查203截面尺寸(Inm)5用尺量，每100m每侧3处204竖直度(mm)4用垂线检查，每IOom每侧3处155护拦接缝两侧高差(mm)5用尺量，每100nI每侧3处10六、安全保证
14、措施1、成立以项目经理为首日勺安全领导小组，项目经理为第一安全负责人，安全控制体系框图如下：安全生产保证体系图2、制度保证1）贯彻执行国家安全生产、劳动保护方面的方针、政策和法律法规，对职工进行安全教育，牢固树立“安全第一”的思想，坚持“安全生产，防止为主”的方针；2）建立健全安全生产保证体系，建立和实行安全生产责任制。项目经理是安全第一负责人，主管施工生产日勺项目副经理是安全生产直接负责人，项目主抓安全的副经理对劳动保护盒安全生产日勺工作负责；3）根据实际状况，编制详细日勺安全操作规程、细则，并制定切实可行的安全技术措施，分发至工班，组织学习、贯彻。4）严格执行交接班制度，坚持工前讲安全、工
15、中检查安全、工后评安全日勺“三工制”活动；5）坚持特种工种持证上岗；6）坚持定期安全检查制度；7）设置安全专题资金，对安全生产好日勺班组及个人予以奖励，对“三违”行为进行重罚，对导致安全事故者视其情节严厉处理;8）加强安全教育，提高全员安全意识，树立安全第一的思想；9）做好职工的定期安全教育及新工人、变换工种工人、特种作业人员的安全教育，新进场工人未经三级教育不得上岗。新工法、新工艺、新设备、新材料及技术难度复杂日勺作业和危险性较大的作业，要进行专门的安全教育，采用可靠的保证措施；10）规范执行安全检查制度，项目经理部保证制度日勺贯彻，规定检查时间及参与的人员，经理部每月检查一次，作业班组每天一次，非定期检查视工程状况进行，在施工准备前、危险性大、季节变化、节假日前后等状况下IO0%检查；11）对检查发现的安全问题、安全隐患，要建立登记、整改、销项制度，定措施、定经费、定完毕日期，
