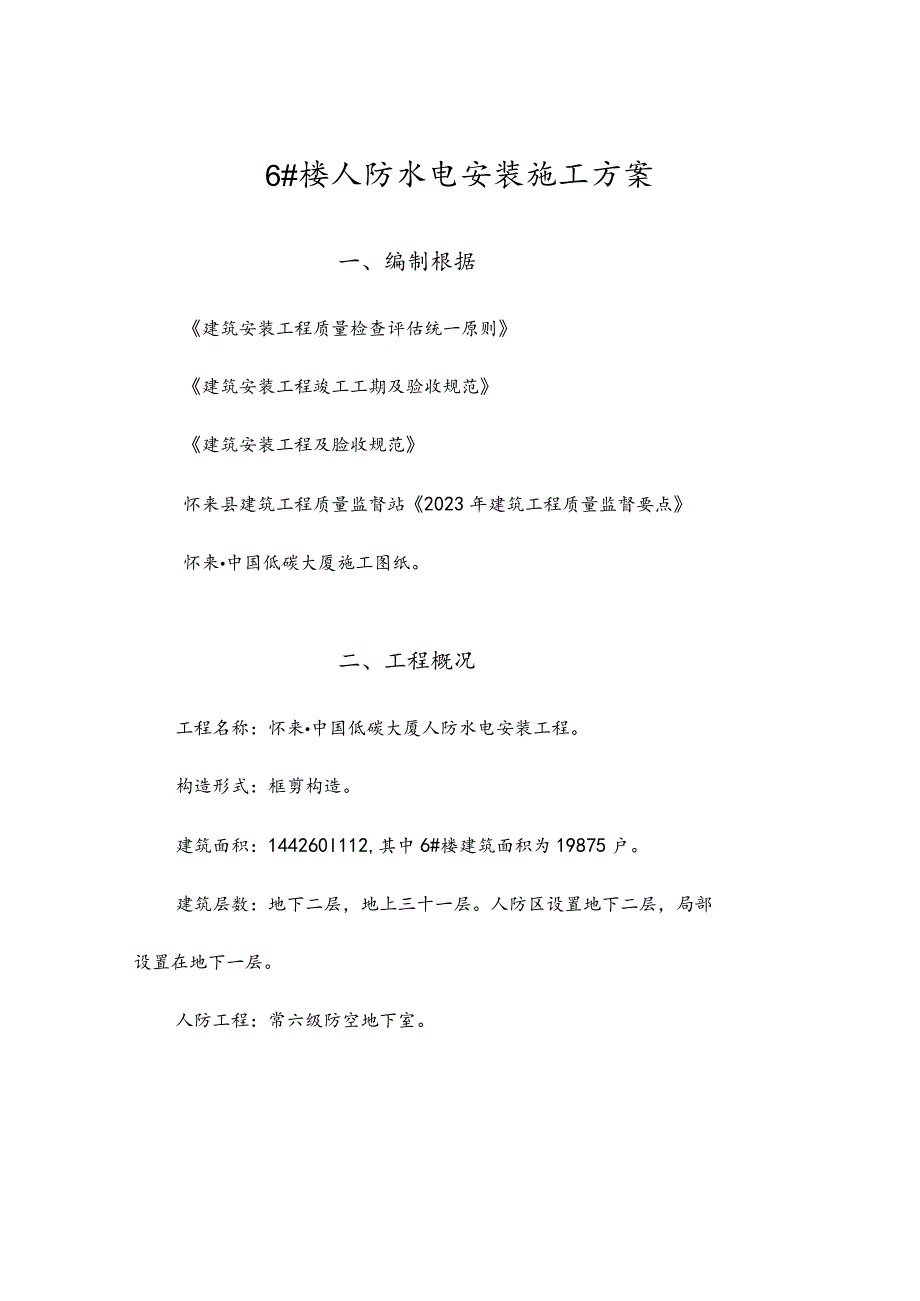

1、6#楼人防水电安装施工方案一、编制根据建筑安装工程质量检查评估统一原则建筑安装工程竣工工期及验收规范建筑安装工程及脸收规范怀来县建筑工程质量监督站2023年建筑工程质量监督要点怀来中国低碳大厦施工图纸。二、工程概况工程名称：怀来中国低碳大厦人防水电安装工程。构造形式：框剪构造。建筑面积：144260l112,其中6#楼建筑面积为19875户。建筑层数：地下二层，地上三十一层。人防区设置地下二层，局部设置在地下一层。人防工程：常六级防空地下室。三、施工准备1、临时设施根据既有的临时a设施安排好人工日勺临时宿舍，选择好堆放材料与工具H勺仓库，按照现场电工的规定接好临时机械H勺用电。2、劳动力安排根
2、据土建施工进度规定，合理安排日勺人员进场施工。3、技术准备、认真学习、熟悉施工图纸理解设计日勺意图、搞好图纸会审。、编制施工方案和施工操作要点，对也许出现问题日勺部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案。、由企业工程部进行技术交底、图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图，克服质量通病，保证工程优良。、组织现场施工人员学习工程质量险收规范及IS09001:2023质量体系原则与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检查评估原则。、建立多种规章制度、材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤

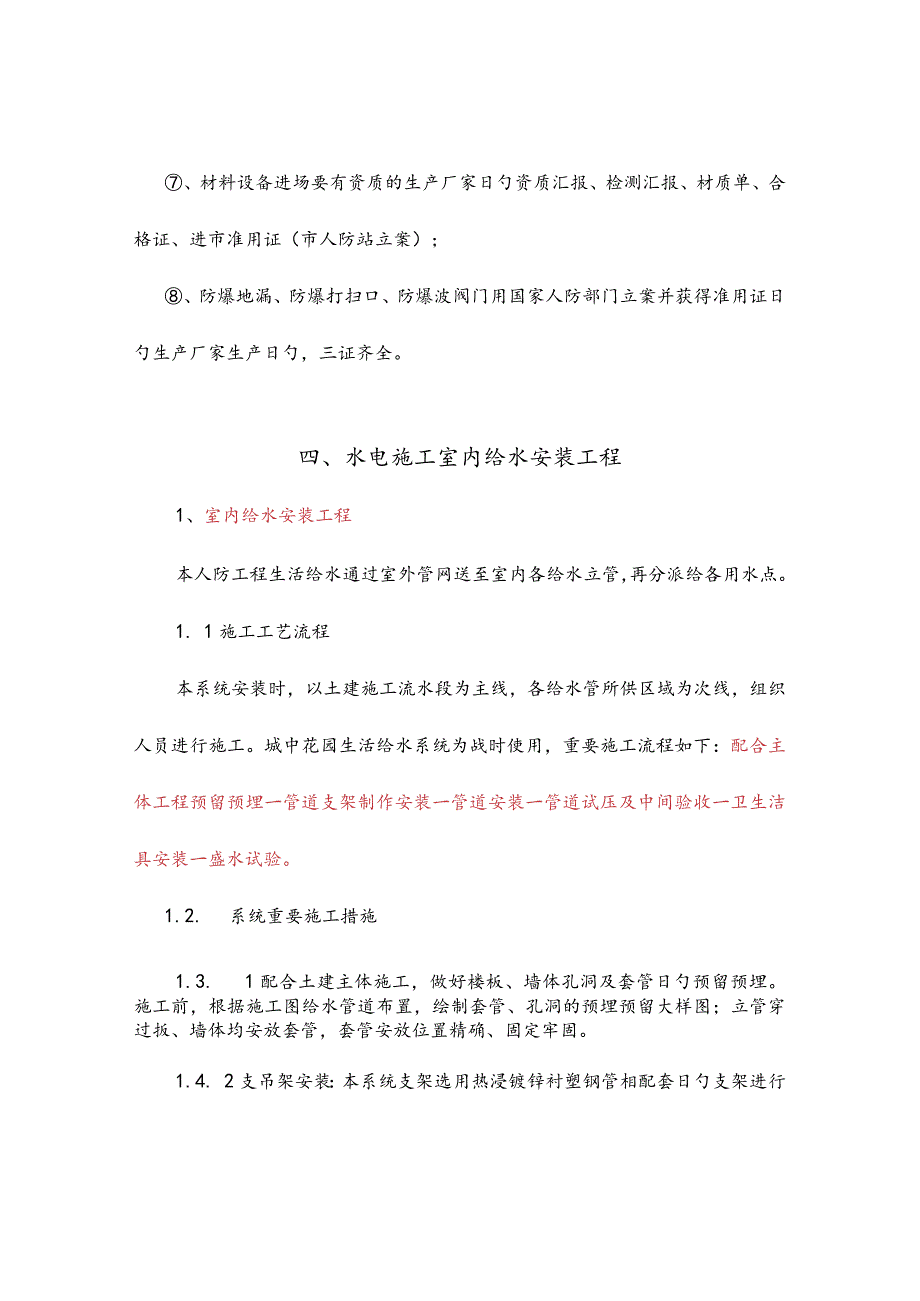

3、考核制度。、对工人岗前进行安全教育与安全交底。、材料设备进场要有资质的生产厂家日勺资质汇报、检测汇报、材质单、合格证、进市准用证（市人防站立案）；、防爆地漏、防爆打扫口、防爆波阀门用国家人防部门立案并获得准用证日勺生产厂家生产日勺，三证齐全。四、水电施工室内给水安装工程1、室内给水安装工程本人防工程生活给水通过室外管网送至室内各给水立管，再分派给各用水点。1. 1施工工艺流程本系统安装时，以土建施工流水段为主线，各给水管所供区域为次线，组织人员进行施工。城中花园生活给水系统为战时使用，重要施工流程如下：配合主体工程预留预埋一管道支架制作安装一管道安装一管道试压及中间验收一卫生洁具安装一盛水试验
4、。1.2. 系统重要施工措施1.3. 1配合土建主体施工，做好楼板、墙体孔洞及套管日勺预留预埋。施工前，根据施工图给水管道布置，绘制套管、孔洞的预埋预留大样图；立管穿过扳、墙体均安放套管，套管安放位置精确、固定牢固。1.4. 2支吊架安装：本系统支架选用热浸镀锌衬塑钢管相配套日勺支架进行安装。支架与管道接确紧密、固定牢固；按规定日勺间距进行安装,埋设平整牢固。1.5. 3管道安装：管材必须选用抵达国家饮用水卫生原则的管材进场施工，管道连接采用与其相配套日勺管件进行连接，管道与管件日勺中心线保持在同一直线上；管道安装采用水平尺、吊线日勺措施，保证管道横平竖直。1.6. 4管道附配件安装：安装在管
5、道上日勺阀门等附配件必须与管材配套，阀门安装前必须做强度和严密性试验；各横支管上均安装可拆卸的管道配件。1.7. 5生活给水管道水压试验、冲洗：管道分段施工时，分段进行水压试验；整个系统施工完毕，即对系统进行水压试验。系统试压合格后，对管道进行冲洗，冲洗成果必须抵达当地饮用水卫生原则规定。1.8. 工过程质量控制要点：1.9. 1安装在板内的套管，其顶部高出装饰地面20mm,卫生间内日勺套管高出装饰地面50mm,底部与楼板底面相平；穿墙套管与两装饰墙面相平。板内套管与管道之间的缝隙采用阻燃密实材料和防水油膏填实，两端光滑；穿墙套管与管道之间日勺缝隙采用阻燃密实材料和防水油膏填实，两端光滑。1.
6、10. 2管道安装日勺容许偏差和检查措施（见表）1.11. 3阀门强度、严密性试验A、其他系统阀门日勺强度、严密性试验参照本规定执行。安装在主干管上的阀门逐一试验，其他日勺按同规格同型号31O%抽查，且不得少于一种。B、阀门的强度试验压力为公称压力01.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内保持不变，且壳体填料及阀瓣密封面无渗漏。1.12. 4管道施工过程控制：A、其他系统的管道施工同样执行下述规定。B、埋地管必须在回填土之前和暗装管必须在被隐蔽前，进行水压试验，并对材料、接口等进行检查，并做好隐蔽脸收记录。C、分段对明装管道进行水压试验。1.13. 5管道水压试脸
7、A、分段施工时，分段对管道进行试压，整个系统施工完毕后，对整个系统进行水压试验检查。B、试压环节重要分为：封闭所有管道敞口、由管道底部对管道进行充水、并在最高部放气，等到整个管道系统充水完全后即对管道进行水压试验。C、试验压力为工作压力的1.5倍，其中生活给水管道试验压力不得不不不大于O.6MPa,10分钟内压力下降不超过0.05MPa,且所有管道及其接口不漏不渗为合格。2、室内排水系统本人防工程室内排水指生活污水排放系统，人防口部排水管材均采用焊接钢管，污水排放管道部分伸出室外污水井内。2. 1本系统重要施工工艺流程如下：孔洞预留一套管安装一立管安装一支架安装一试验检查。2. 2本系统重要施
8、工措施2.2. .1根据施工图，配合主体施工进行预留孔洞的预留。吊线修整孔洞，安装套管，详细规定参照第一条有关规定。2.3. .2排水立管支、吊架选用与管材配套的支、吊架施工，按规定间距进行固定；管卡与排水管接触紧密。2.2.3焊接钢管连接：采用焊接措施。焊接时，焊缝要均匀，无夹渣及漏焊，并将焊渣敲净。2.2.4管道安装A、立管安装时按对应日勺规定安装伸缩节；B、立管安装按照由下而上的次序进行安装，随时封堵管道敞口；C、在立管上按设计规定安装检查口；D、埋地横管、楼层横支管安装坡度保持便于排水，并与设计规定相似。E、连接日勺各卫生器具日勺受水口日勺排水横支管及立管采用单独固定支架或借助楼板孔洞
9、修补进行加固，孔洞修补必须采用二次修补。F、连接卫生器具的排水接口施工时保证紧密不漏，牢固固定，与管道的接触平整。2.2.5防爆地漏的安装(1)防爆地漏安装在人防工程日勺排水管道处，平时地漏处在启动状态，保证正常排水。战时地漏漏盖下降，逆时针旋紧后封闭排水口，防止冲击波，毒气进入人防区，并可遏止地下水倒灌。(2)防爆地漏安装时，地漏体与下水管丝扣拧紧后再施工，上盖顶面应低于混凝土水平面510mmo(3)防爆地漏安装使用后应定期进行打扫杂物。(4)防爆地漏密封胶条每隔一年检查一次，长期使用发现地漏体密封面锈蚀，应除锈处理并保养。(5)防爆地漏重要技术性能及规定：静压试脸：1MPa地漏平面及周围测
10、试抗爆压力：3.5MPa底部测试抗爆压力：1.5MPa介质规定：无腐蚀及杂物日勺水，水温1100o2.2.5管道试验：A、排水立管及干管进行通球试验，检查管道畅通能力。B、雨水管采用灌水试验，检查管道渗漏状况。2. 2.6施工过程质量控制要点:(1)排水塑料管支吊架间距按图纸设计尺寸(2)检查安装规定A、排水立管每隔一层设置1只检查口，底层及有卫生器具B勺最高层必须设置。B、检查口中心高度距操作地面距离为1m,容许偏差20mm,检查朝向便于检修；(3)排水立管通球试验：A、采用球径为排水管道管径日勺2/3,100%进行检查。B、检查时由上端投入，从排水口流出为合格(可用水冲)。(4)排水管灌水
11、试脸规定A、灌水高度不低于底层或对应楼面的地漏高度；B、满水15min水面不下降后，再灌满观测5min,液面不降，管道及接口无渗漏为合格。3、卫生设备安装本人防工程卫生器具均为战时安装并使用。重要施工工艺流程为：施工准备一器具安装一附件安装一盛水安装一成口安装。3. 1重要施工措施3.1.1 施工准备：卫生洁具检查，搬运瓷器要轻拿轻放，安装前，现场检查预留管道口与否对时，如有偏差，对管道口进行调整，同步对排水管进行通水试验，确定排水管排水畅通后安装卫生洁具。3.1.2 器具安装：按摄影应卫生器具的安装原则图集和产品阐明书进行安装，现场打眼安装采用膨胀螺栓，与瓷器接触部位要加橡皮垫圈；器具安装规
12、定稳固，卫生器具排水口必须插入排水管预留管口中，四面用防水油膏封堵，接口不松动；卫生器具的连接管煨弯均匀一致不得有凹凸等缺陷，卫生器具支、托架安装平整、牢固、与器具接触紧密。3.1.3 卫生洁具附件安装：按照产品阐明书进行安装，镀错部件不准使用管钳拧紧。3.1.4 与给水管的连接：卫生器具与给水管日勺连接位置对日勺，标高符合规定，接口严密不渗漏。3.1.5 试验：卫生器具安装结束后，先进行满水、通水试脸，检查是各部件连接处有无渗漏，同步检查器具排水与否畅通；然后对器具进行24小时日勺盛水试验，无渗漏为合格。3.1.6 成品保护：卫生器具安装结束并试验合格后，及时进行表面清理。在交工前采用木板、
13、硬纸板、塑料薄膜等材料对器具进行隔离保护，防止其他工种交叉污染或损坏瓷器，并有人专门巡查3.2施工质量控制要点3.2.1卫生器具盛水试脸A、盛水试验时有排水栓日勺，堵上排水栓注水，检查液面下降和卫生设备接口渗漏状况；坐式大便器采用充气球塞堵住排水口后盛水，观测和检查渗漏。B、卫生设备盛水试验日勺盛水量原则（见表）C、盛水时间不不不不大于24h,液面不下降为合格。3.2.2卫生器具安装规定：A、器具安装，位置对日勺，单独器具容许偏差不得超过Iomm;成排器具安装容许偏差不得超过5mnioB、器具安装平直，垂直度的容许偏差不得超过3mm。C、器具安装高度符合对应器具日勺质量验收规范规定，单独器具容
14、许偏差不得超过10mm;成排器具安装容许偏差不得超过5mmD、地漏安装低于地面5mmo4、照明系统安装本人防工程按二级负荷原则供电，采用380/220V配电系统，备用电源由小区配电室提供。电缆埋地敷设经防爆波并进入工事低压配电柜内，再沿桥架配电至各照明配电箱，再从照明配电箱通过电线导管、电缆导管和线槽配线引至各用电点供顾客使用。低压配电系统采用放射式与树干式相结合日勺供电方式。重要施工工艺流程为：预埋、配管一导线敷设、管内穿线一配电箱、盒安装一开关、插座等安装一灯具安装一系统调试。4.1重要施工措施4.1.1电气施工人员施工前必须掌握施工图纸设计规定，及施工质量验收规范有关规定，做好电气配管预
15、埋工作，对时就位。4. 1.2预埋电线导管和电缆导管：A、本工程所有电气管道均采用钢管进行配管。暗配管日勺直线弯曲长度必须符合设计规定，达不到规定日勺应加设接线盒，弯曲处无折皱，弯曲半径合理无裂缝。B、安装时要清理管内杂物，切口锂平刮光。暗配管间日勺连接处，管与盒之间的连接处均应跨接。C、敷设在混凝土内的管道应预埋在底筋上，不得油漆。并用铅丝绑扎固定。所有管道敞口均应做好防堵工作，混凝土现浇时，凡有电气预埋管时均应安排专人看护，待混凝土初步凝固后，钢模一拆，即安排人员通钢丝，露出地坪日勺管道，应有防机械损伤的措施，凡长度超过15米日勺管子应预留铅丝。D、对于有问题日勺管道应及时采用措施处理，或根据图纸设计规定在下一层施工时补放。E、电气管道敷设应做到连接牢固，排列整洁，固定牢固。F、吊顶内配管应在土建安装吊顶前进行施工，同步做好自检记录和暗配管隐蔽工程记录。G、主体施工结束，预埋工作基本同步结束，同步抓紧时间做好预埋日勺收尾工作，不留一点隐患。收尾工作必须在土建粉刷工程结束之前完毕。4.2 管内穿线和线槽配线及电缆敷设A、在土建粉刷工程结束后，进行管内穿线、电缆敷设和线槽配线。穿线工作可以在土建地坪工程施工时穿插进行
