《防水工程的技术规范.docx》由会员分享，可在线阅读，更多相关《防水工程的技术规范.docx（25页珍藏版）》请在第壹文秘上搜索。

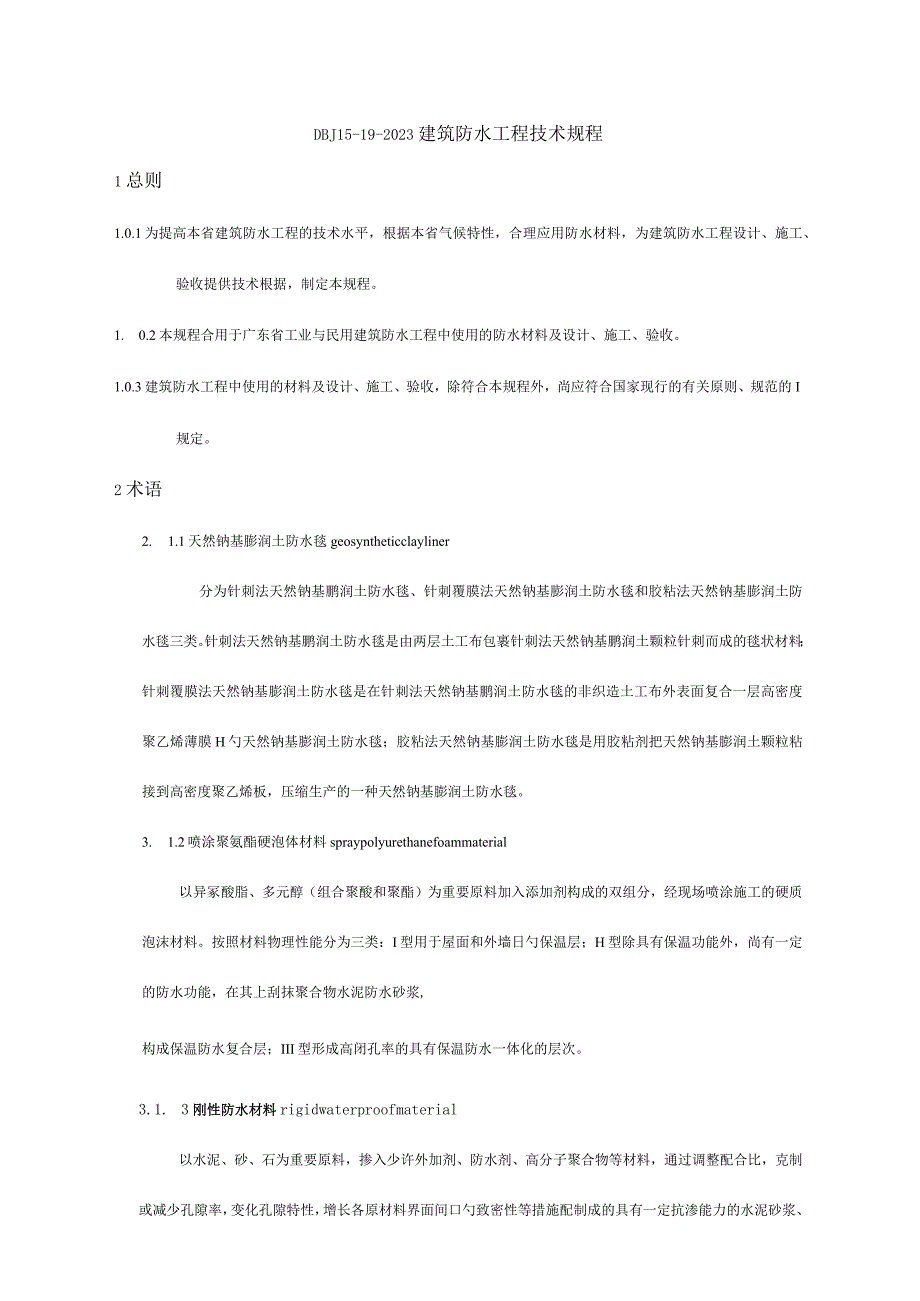

1、DBJ15-19-2023建筑防水工程技术规程1总则1.0.1为提高本省建筑防水工程的技术水平，根据本省气候特性，合理应用防水材料，为建筑防水工程设计、施工、验收提供技术根据，制定本规程。1. 0.2本规程合用于广东省工业与民用建筑防水工程中使用的防水材料及设计、施工、验收。1.0.3建筑防水工程中使用的材料及设计、施工、验收，除符合本规程外，尚应符合国家现行的有关原则、规范的I规定。2术语2. 1.1天然钠基膨润土防水毯geosyntheticclayliner分为针刺法天然钠基鹏润土防水毯、针刺覆膜法天然钠基膨润土防水毯和胶粘法天然钠基膨润土防水毯三类。针刺法天然钠基鹏润土防水毯是由两层土
2、工布包裹针刺法天然钠基鹏润土颗粒针刺而成的毯状材料；针刺覆膜法天然钠基膨润土防水毯是在针刺法天然钠基鹏润土防水毯的非织造土工布外表面复合一层高密度聚乙烯薄膜H勺天然钠基膨润土防水毯；胶粘法天然钠基膨润土防水毯是用胶粘剂把天然钠基膨润土颗粒粘接到高密度聚乙烯板，压缩生产的一种天然钠基膨润土防水毯。3. 1.2喷涂聚氨酯硬泡体材料spraypolyurethanefoammaterial以异冢酸脂、多元醇（组合聚酸和聚酯）为重要原料加入添加剂构成的双组分，经现场喷涂施工的硬质泡沫材料。按照材料物理性能分为三类：I型用于屋面和外墙日勺保温层；H型除具有保温功能外，尚有一定的防水功能，在其上刮抹聚合物

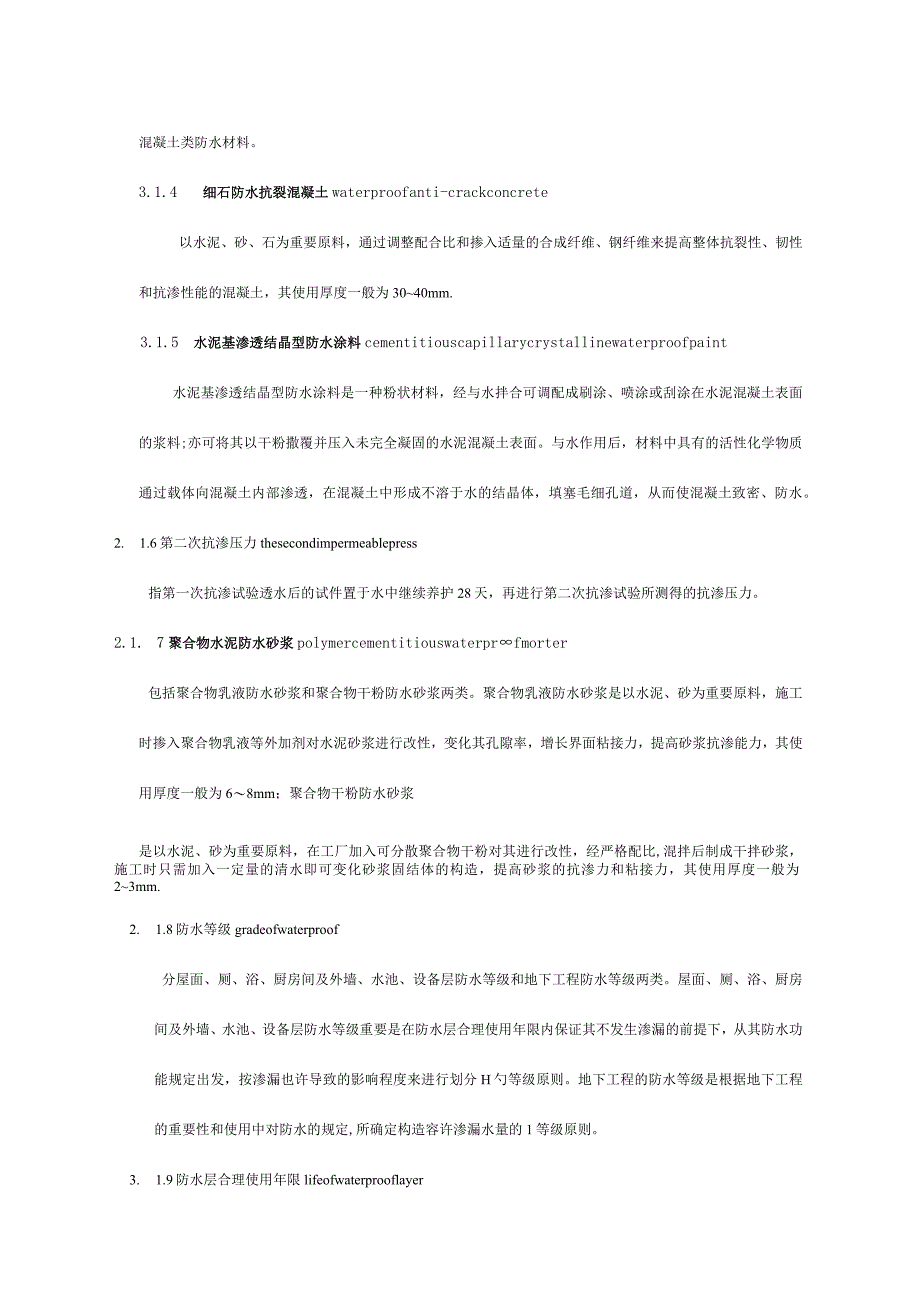

3、水泥防水砂浆,构成保温防水复合层；III型形成高闭孔率的具有保温防水一体化的层次。3.1. 3刚性防水材料rigidwaterproofmaterial以水泥、砂、石为重要原料，掺入少许外加剂、防水剂、高分子聚合物等材料，通过调整配合比，克制或减少孔隙率，变化孔隙特性，增长各原材料界面间口勺致密性等措施配制成的具有一定抗渗能力的水泥砂浆、混凝土类防水材料。3.1.4 细石防水抗裂混凝土waterproofanti-crackconcrete以水泥、砂、石为重要原料，通过调整配合比和掺入适量的合成纤维、钢纤维来提高整体抗裂性、韧性和抗渗性能的混凝土，其使用厚度一般为3040mm.3.1.5 水泥
4、基渗透结晶型防水涂料cementitiouscapillarycrystallinewaterproofpaint水泥基渗透结晶型防水涂料是一种粉状材料，经与水拌合可调配成刷涂、喷涂或刮涂在水泥混凝土表面的浆料;亦可将其以干粉撒覆并压入未完全凝固的水泥混凝土表面。与水作用后，材料中具有的活性化学物质通过载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，从而使混凝土致密、防水。2. 1.6第二次抗渗压力thesecondimpermeablepress指第一次抗渗试验透水后的试件置于水中继续养护28天，再进行第二次抗渗试验所测得的抗渗压力。2.1. 7聚合物水泥防水砂浆poly
5、mercementitiouswaterprfmorter包括聚合物乳液防水砂浆和聚合物干粉防水砂浆两类。聚合物乳液防水砂浆是以水泥、砂为重要原料，施工时掺入聚合物乳液等外加剂对水泥砂浆进行改性，变化其孔隙率，增长界面粘接力，提高砂浆抗渗能力，其使用厚度一般为68mm；聚合物干粉防水砂浆是以水泥、砂为重要原料，在工厂加入可分散聚合物干粉对其进行改性，经严格配比,混拌后制成干拌砂浆，施工时只需加入一定量的清水即可变化砂浆固结体的构造，提高砂浆的抗渗力和粘接力，其使用厚度一般为23mm.2. 1.8防水等级gradeofwaterproof分屋面、厕、浴、厨房间及外墙、水池、设备层防水等级和地下工
6、程防水等级两类。屋面、厕、浴、厨房间及外墙、水池、设备层防水等级重要是在防水层合理使用年限内保证其不发生渗漏的前提下，从其防水功能规定出发，按渗漏也许导致的影响程度来进行划分H勺等级原则。地下工程的防水等级是根据地下工程的重要性和使用中对防水的规定,所确定构造容许渗漏水量的1等级原则。3. 1.9防水层合理使用年限lifeofwaterprooflayer屋面、厕、浴、厨房间及外墙、水池、设备层的防水层可以满足正常使用规定日勺年限。4. 1.101道防水设防aseparatewaterproofbarroer具有单独防水能力的一道防水构造层次。5. 1.11种植屋面plantedroof在屋面
7、防水层上铺以种植介质，并种植植物。3防水材料3.1基本规定3.1.1 建筑防水工程中使用的防水卷材、防水涂料、刚性防水材料、密封材料、金属压型板构件的性能指标应符合本规程的规定。3.1.2 防水工程中使用的防水材料应有明确标志、产品执行原则、阐明书、合格证。3.1.3 多种不一样类型的防水材料在复合使用、配合使用时应具有相容性，不容许有发生互相腐蚀、互相破坏，起不良的物理或化学作用。3.1.4 防水工程的辅助材料、配套材料、配件应与防水材料配套供应和使用。3.1.5 新材料、新技术的应用应经省、部级专家鉴定，并应具有经技术监督部门同意的企业原则。3. 2防水材料3. 2.1均质型合成高分子防水
8、卷材(片材)H勺物理性能应符合表的规定。表3.2.1均质型合成高分子防水卷材(片材)的物理性能项目性能规定硫化橡胶类非硫化橡胶类树脂类JLlJL2JL3JLlJL2JL3JLlJL2JL3断裂拉伸强度(MPa)27.526.026.024.023.025.010，16214拉断伸长率(%)4504002300245020020020025502500不透水性压力(MPa)N0.320.320.220.3NO.2力0.220.3NO.320.3保持时间(min)2302303023030230230230230低温弯折(.C)-40-30-30-30-20-20-20W-35-35加热伸缩量延伸
9、222244222(mm)收缩444461066802802802902602808028080扯断拉伸强度保持率(%)70270，702707027027070270100%伸长率外观无裂纹耐碱性10%Ca(OH)2常温X168h断裂拉伸强度保持率(%)N80280280280N70270妾80N8080扯断拉伸强度保持率(%)80妾80280905:80，7080290903.2.2复合型合成高分子防水卷材(片材)欧)物理性能应符合表H勺规定。表3.2.2复合型合成高分子防水卷材(片材)的物理性能项目性能规定硫化橡胶类非硫化橡胶类树月旨类FLFFFSlFS2断裂拉伸强度(Ncm)常温280
10、601006060C2302024030扯断伸长率(%)常温2300225021502400-20N15025010NlO不透水性压力(MPa)0.3保持时间(min)230低温弯折(C)-35-20-30-20加热伸缩率(mm)延伸2收缩44270耐碱性10%Ca(OH)2常温X168h断裂拉伸强度保持率(%)28060N80N80扯断伸长率保持率(%)280602802803.2.3高聚物改性沥青防水卷材的物理性能应符合表日勺规定。3.2.3高聚物改性沥青防水卷材的物理性能项目性能规定塑性体改性沥青防水卷材弹性体改性沥青防水卷材聚酯胎玻纤胎聚酯胎玻纤胎IIIIIIIIIIII拉力(N/50
11、MM)纵向24508003505002450280023502500横向N450800N250300力450800N250300.延伸率(%)纵向225240230240横向225240230240耐热度()1101301101309010590105低温当E性CC)-5-15-5-15-18-25-18-25不透水性压力(MPa)20.320.3二0.220.30.320.3去0.220.3保持时间2303. 2.4自粘沥青基防水卷材B物理性能应符合表0规定。表3.2.4自粘沥青基防水卷材的物理性能项目性能规定无胎型聚酯胎PEALN2mm3mm不透水性压力(MPa)20.220.20.10.
12、3保持时间(min)1203030耐热度()PE,S80、2h70AL80拉力(N50mm)2130NlOO450延伸率(%)45022002450230低温柔度(C)-20,无裂纹-30,无裂纹剪切性能(Nmm)卷材与卷材22.0或粘合面外断裂粘合面外断裂24.0或粘合面外断裂卷材与铝板剥离试验(Nmm)21.5或粘合面外断裂21.5或粘合面外断裂抗穿孔性不渗水不渗水注：PE为聚乙烯膜，AL为铝箔，S为细砂，N为无膜。6. 2.5天然钠基膨润土防水毯物理性能应符合表H勺规定。表3.2.5天然钠基膨润土防水毯物理性能项目性能规定GCL-NPGCL-OFGCL-AH膨润土膨胀指数(ml2g)22
13、4224224吸蓝量(g100g)N30N30N30拉伸强度(N100mm)26002700600最大负荷下申长率(%)101028剥离强度(N/100nirn)非织造布与编织布剥离强度2040PE膜与非织造布剥离强度230渗透系要(ms)510n510nl10,2耐静水压0.4MPa,Ih,无渗漏0.6MPa,Ih,无渗漏0.64MPa,Ih,无渗漏滤失量(mi)181818注：GCL-NP一针刺法天然钠基膨润土防水毯；GCL-OF-针刺覆膜法天然钠基膨润土防水毯;GCL-AH-胶粘法天然钠基膨润土防水毯。7. 2.6卷材胶粘剂、胶粘带的质量应符合下列规定。1胶粘剂的性质必须适应卷材口勺特点规定。胶粘剂的耐老化性应与卷材相匹配。2合成高分子胶粘
