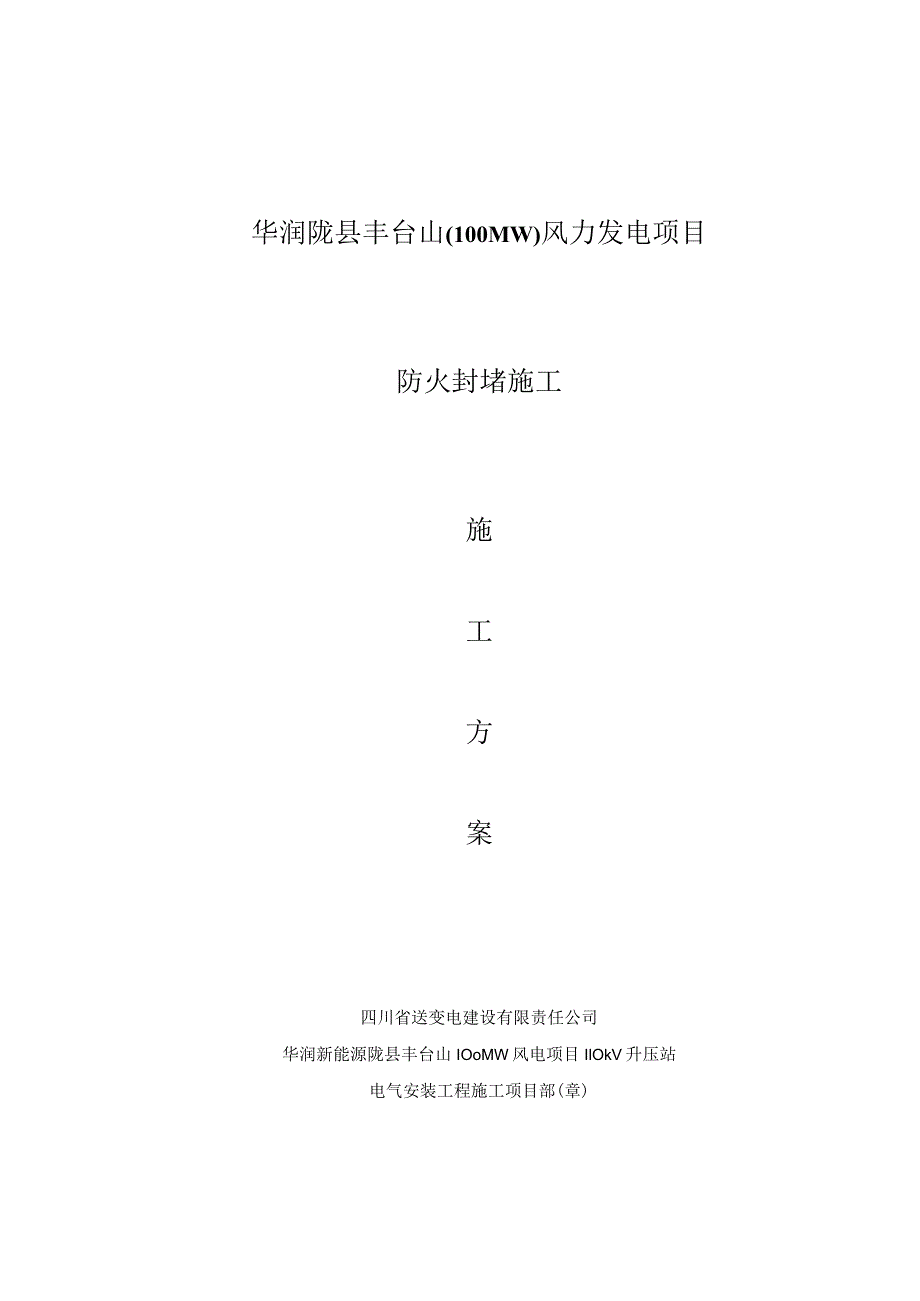

1、华润陇县丰台山(100MW)风力发电项目防火封堵施工施工方案四川省送变电建设有限责任公司华润新能源陇县丰台山IOoMW风电项目IlOkV升压站电气安装工程施工项目部(章)年月日批准：年月日审核：年月日编写：年月日目录一、概述1二、编制依据1、1四、风险识别与与预控1五、作业准备21 .技术准备2 .材料准备23 .人员准备24 .1:.2六、作业指导31 .开关柜、控制屏、配电盘底部电缆孔洞封堵32 .电缆防火墙制作.B3 .电缆管封堵44 .注意事项4七、蒯1件制-.41.材料控制42.工艺质量控制53Jj马业.S一、概述为了完善升压站防火阻燃措施，避免减少因电缆等着火引起的恶性事故，以保证
2、升压站的正常生产。特编此施工方案已指导防火封堵施工过程。二、编制依据序号引用资料名称1电力工程电缆防火封堵施工工艺导则DLT5707-20142国家电网变电所工程电气施工工艺示范手册（电气部分）3电缆防火措施设计和施工验收标准DLGJ154-20004电力设备典型消防规程DL5027-20155电气装置安装工程电缆线路施工及验收规范GB50168-20066电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-2002三、作业流程四、风险识别与与预控序号作业内容风险因素预控措施1防火墙制作绊倒电缆沟支架电缆已安装空间较狭小行走容易出现绊倒出现伤害。故作业区进行安全交底，整理作
3、业周围环境。碰伤、擦伤作业前安全交底，穿戴好劳保用品。搬运砸伤搬运阻火模块，柔性有机堵料时选用小推车，堆放好后才开始搬运，严防出现掉落砸伤手脚。2屏柜封堵触电作业时进行安全教育，明确带电体，检查工器具等，防止出现意外触碰、绝缘损坏触电事故。机械打击某些孔洞过大需要切割挡板，用手砂轮等工具时注意自身受伤。3电缆管孔洞封堵坠落高出封堵时两人操作，一人操作一人扶住梯子。五、作业准备1 .技术准备（1）熟悉图纸，明确施工位置及制作要求；（2）作业前技术人员分配作业内容，并进行相关安全技术交底;（3）明确各人员各自职责。2 .材料准备（1）计算需要用到的材料量，提前运抵现场；（2）检查各材料是否完好。3
4、 .人员准备工序名称建议工作人数负责人数监护人数作业前的准备工作411电防火墙制作611屏柜封堵211电缆管孔洞封堵21O盖板标识21O4.工器具准备序号名称规格/编号单位数量备注1钢锯把22角尺IOcm把13钢卷尺3m把14劳保用品双若干5手推车辆16手砂轮220V个17水平尺把28榔头个29电源线220V,IOm圈210爬梯3m把111磁力线坠个2六、作业指导1 .开关柜、控制屏、配电盘底部电缆孔洞封堵(I)先根据封堵孔洞大小估算出防火涂层板的使用量，依据电缆数量开适当大小的孔，在孔洞底部铺设厚度为IOmm的防火板，在孔隙口及电缆周围采用柔性阻燃材料进行密实封堵，周围的柔性阻燃材料厚度不得
5、小于20m.(2)封堵外观用铝条做成几何形状，再均匀填入柔性阻燃材料，表面压平整齐美观。如下图：6.1.1盘柜封堵2 .电缆沟防火墙制作(1)电缆沟沟内防火墙制作根据图纸在电缆沟相关部位设置防火墙，防火墙用阻火模块、柔性阻燃材料与防火涂料结合构成。防火墙制作底部预留排水孔，用模块砌成阻火墙，对于孔洞电缆穿过处用柔性阻燃材料防火泥进行封堵。阻火墙内电缆及两侧电缆各至少Imm区域涂刷电缆电缆防火涂料，电缆周围240mm范围用有机防火堵料紧密包裹。其他部位室内电缆沟制作阻火墙的用防火包交叉叠至孔洞的高度，室外制作阻火墙的用无机防火堵料浇注以侧面不透光为标准。为了加固阻火墙及增加防火封堵的美观性可以用
6、防火隔板在阻火墙两侧进行固定，在室外电缆沟制作阻火墙的在阻火墙底部设置排水孔规格为高50mm宽100mmo防火墙高度应略低于电缆沟平面。如图6.2.1(2)盖板标识电缆沟内制作完毕后，需要在该位置盖板上做标识，先对其盖板喷上红色的底色，待油漆干了之后放上预制的模具放在盖板中央，用黄色喷漆喷上“防火墙”三字。如图6.2.26.2.1防火墙制作6.2.2盖板标识3 .电缆管封堵对于SVG变压器两边穿管电缆的封堵，用柔性阻燃材料防火泥进行封堵，封堵应压实防止雨水淋过后出现脱落，封堵后外观如倒碗状为最佳。4 .注意事项(1)屏柜封堵时，对于某些带电屏柜作业前相关负责人员应对施工人员进行安全技术交底，详
7、细对施工人员讲明带电部位，悬挂警示标示。作业时设立相关监护人，防止出现触电事故。(2)作业完毕后续要仔细清扫相关部位，做到“工完、料清”。(3)封堵紧密，防止出现轻易脱落现象。七、质量控制措施1 .材料控制认真做好材料的采购工作把好材料的第一关做好材料的检验工作杜绝不合格材料流入施工现场做好材料的搬运和存放工作避免由于搬运存放不当造成材料的损坏或性能降低。2 .工艺质量控制施工中坚持一切施工项目都有相关指导书，有技术交底的原则编写相关施工方案全面贯彻质量标准及工艺要求充分重视并加强工程质量管理、积极配合、支持其工作促进工程质量水平的提高。各施工技术人员认真执行相关施工规范、标准及图纸要求，保证其工艺符合相关规范及设计要求。从而保证施工依据的正确性为保证工程质量奠定基础。3 .质量管理及检验(1)对各封堵部位外观应平整美观。(2)有机防火堵料封堵应牢固严实无脱落现象表面应平整光洁。(3)无机防火堵料的封堵表面应平整光洁无粉化不硬化、开裂等缺陷。(4)阻火模块的堆砌应密实牢固对侧面以不透光为合格观平整美观。(5)电缆防火涂料的的涂刷表面应光洁干燥涂刷应均匀不应有漏涂现象每次涂刷间隔时间应达到规定的要求。(6)各施工符合相关规范及设计要求。
