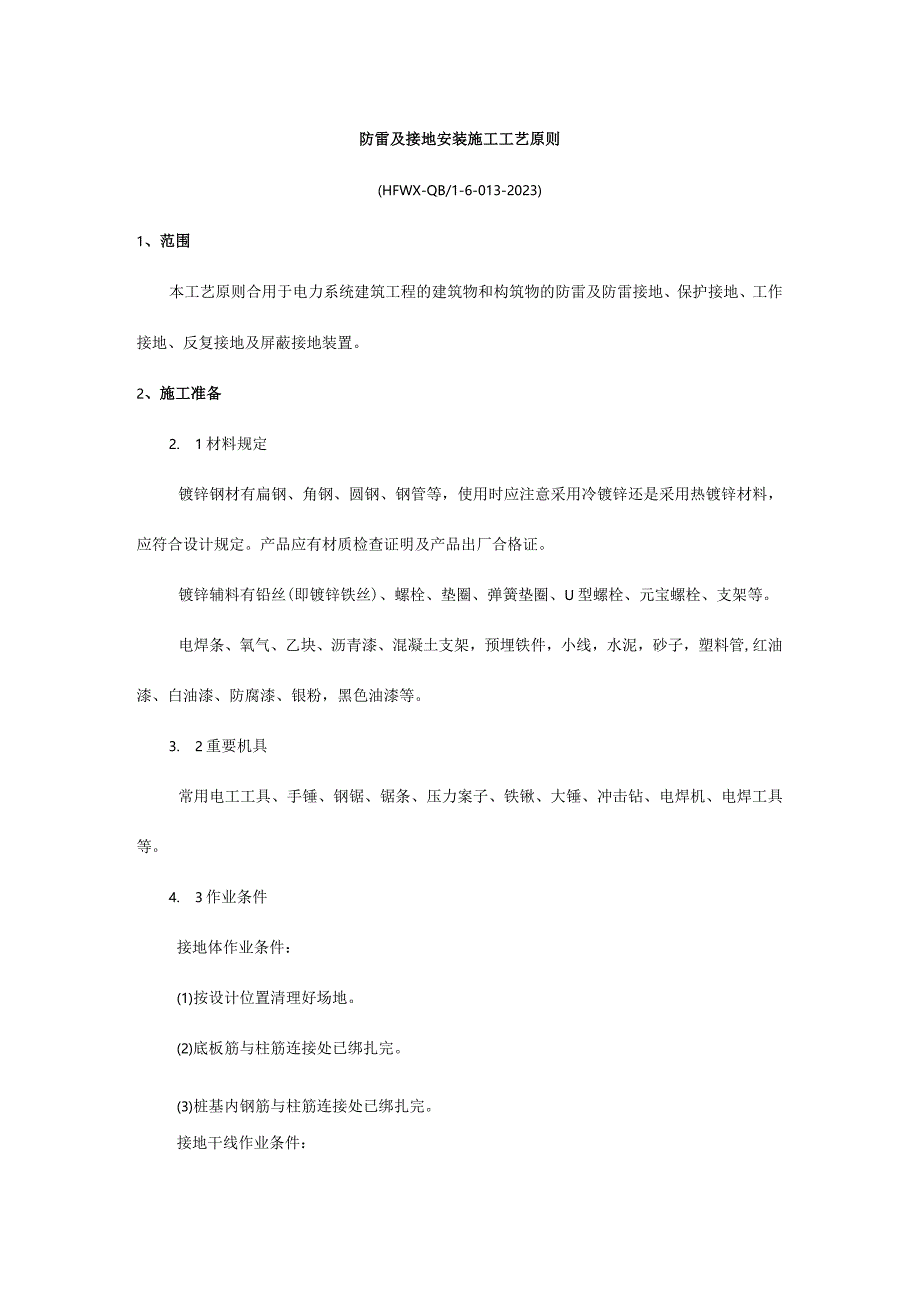

1、防雷及接地安装施工工艺原则(HFWX-QB/1-6-013-2023)1、范围本工艺原则合用于电力系统建筑工程的建筑物和构筑物的防雷及防雷接地、保护接地、工作接地、反复接地及屏蔽接地装置。2、施工准备2. 1材料规定镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检查证明及产品出厂合格证。镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。电焊条、氧气、乙块、沥青漆、混凝土支架，预埋铁件，小线，水泥，砂子，塑料管,红油漆、白油漆、防腐漆、银粉，黑色油漆等。3. 2重要机具常用电工工具、手锤、钢锯、锯条、压力案

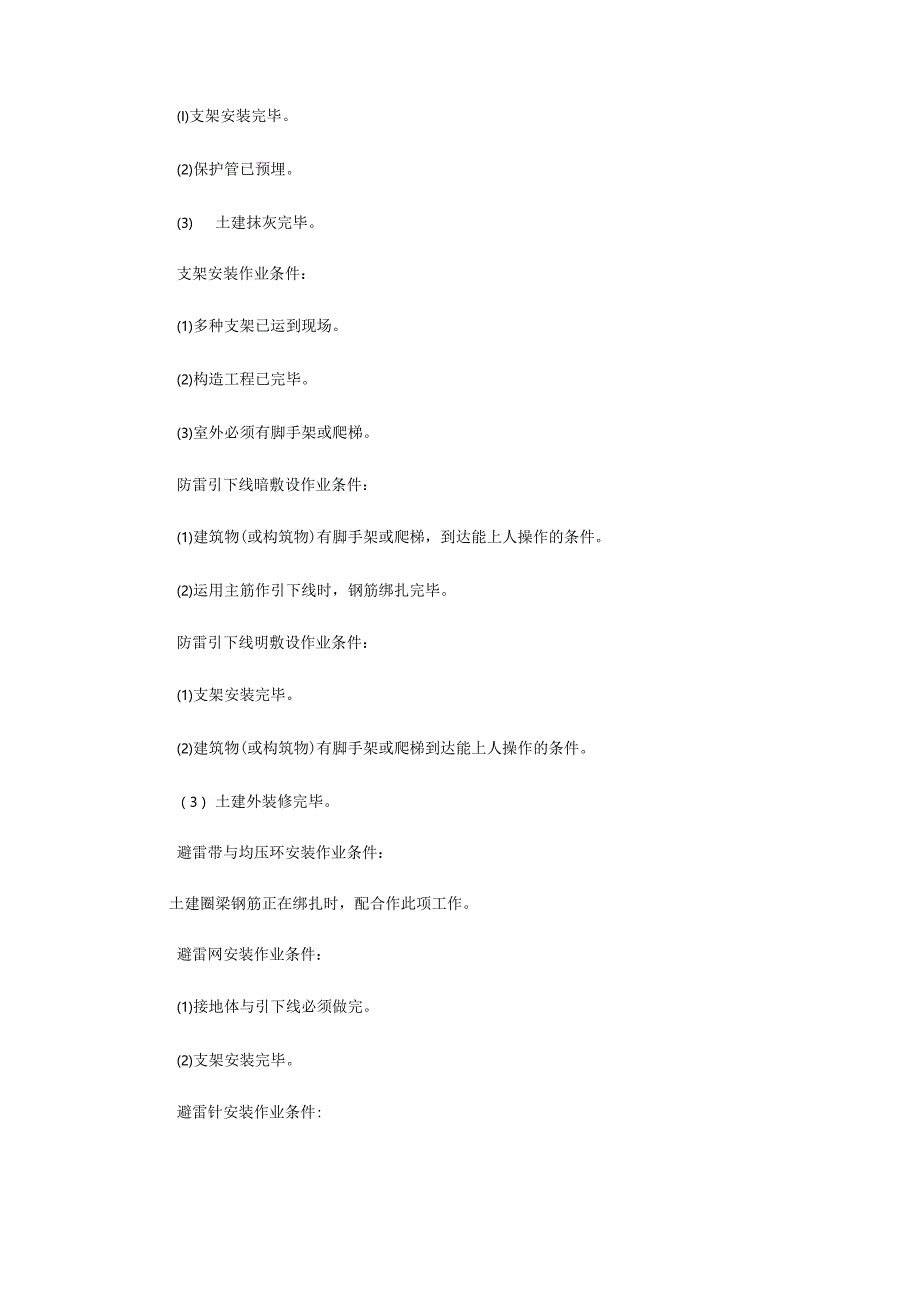

2、子、铁锹、大锤、冲击钻、电焊机、电焊工具等。4. 3作业条件接地体作业条件：(1)按设计位置清理好场地。(2)底板筋与柱筋连接处已绑扎完。(3)桩基内钢筋与柱筋连接处已绑扎完。接地干线作业条件：(I)支架安装完毕。(2)保护管已预埋。(3) 土建抹灰完毕。支架安装作业条件：(1)多种支架已运到现场。(2)构造工程已完毕。(3)室外必须有脚手架或爬梯。防雷引下线暗敷设作业条件：(1)建筑物(或构筑物)有脚手架或爬梯，到达能上人操作的条件。(2)运用主筋作引下线时，钢筋绑扎完毕。防雷引下线明敷设作业条件：(1)支架安装完毕。(2)建筑物(或构筑物)有脚手架或爬梯到达能上人操作的条件。（3） 土建外

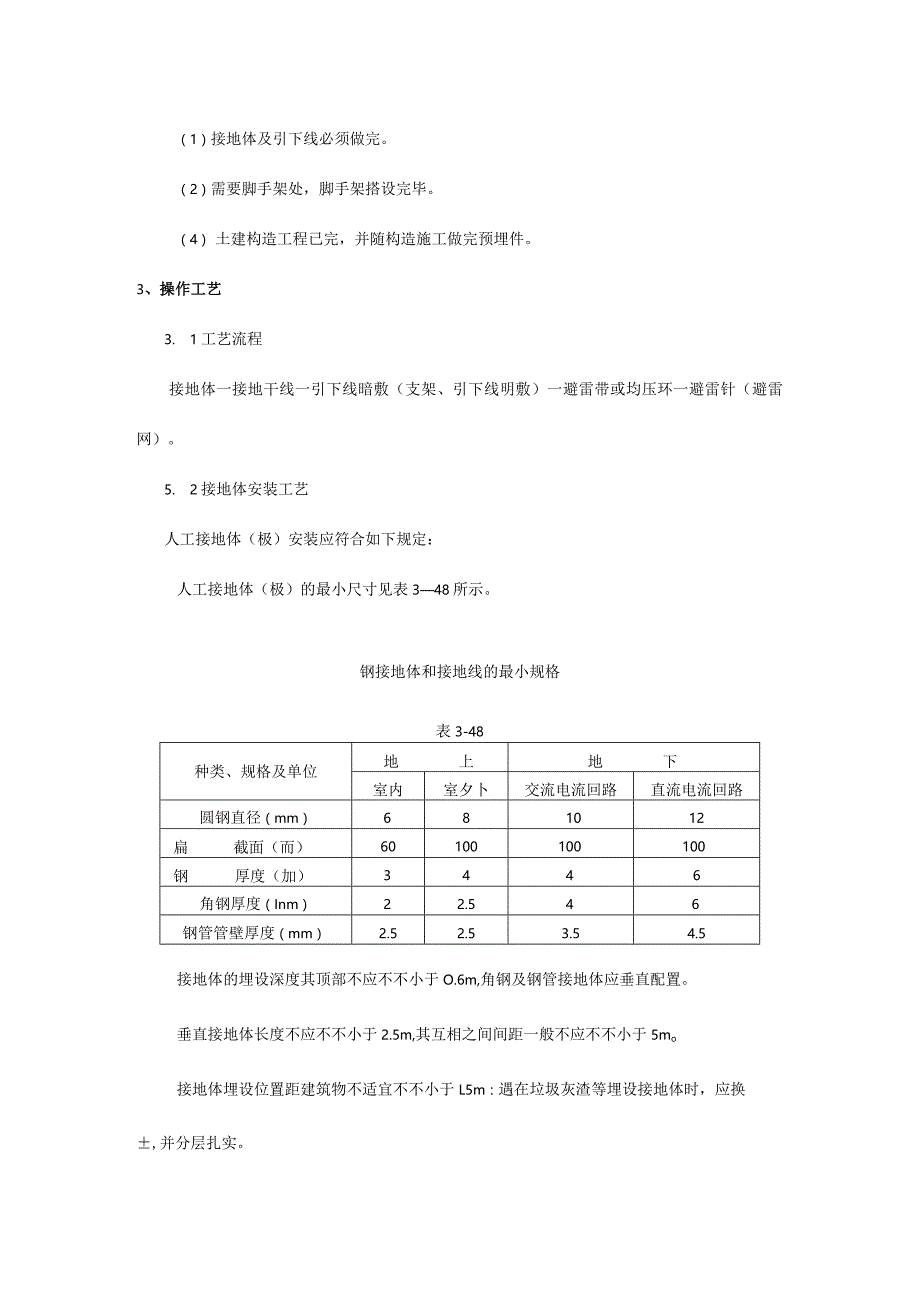

3、装修完毕。避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。避雷网安装作业条件：(1)接地体与引下线必须做完。(2)支架安装完毕。避雷针安装作业条件:（1）接地体及引下线必须做完。（2）需要脚手架处，脚手架搭设完毕。（4） 土建构造工程已完，并随构造施工做完预埋件。3、操作工艺3. 1工艺流程接地体一接地干线一引下线暗敷（支架、引下线明敷）一避雷带或均压环一避雷针（避雷网）。5. 2接地体安装工艺人工接地体（极）安装应符合如下规定：人工接地体（极）的最小尺寸见表348所示。钢接地体和接地线的最小规格表3-48种类、规格及单位地上地下室内室夕卜交流电流回路直流电流回路圆钢直径（
4、mm）681012扁截面（而）60100100100钢厚度（加）3446角钢厚度（Inm）22.546钢管管壁厚度（mm）2.52.53.54.5接地体的埋设深度其顶部不应不不小于O.6m,角钢及钢管接地体应垂直配置。垂直接地体长度不应不不小于2.5m,其互相之间间距一般不应不不小于5mo接地体埋设位置距建筑物不适宜不不小于L5m：遇在垃圾灰渣等埋设接地体时，应换,并分层扎实。当接地装置必须埋设在距建筑物出人口或人行道不不小于3m时,应采用均压带做法或在接地装置上面敷设5090nw厚度添置沥清层。其宽度应超过接地装置2mo接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有
5、夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的I药皮敲净后，刷沥青做防腐处理。采用搭接焊时，其焊接长度如下：（1）镀锌扁钢不不不小于其宽度的2倍，三面施焊。（当扁钢宽度不一样步，搭接长度以宽的为准）敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。（2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不一样步，搭接长度以直径大的为准）。（3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径H勺6倍。（4）镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢自身弯成弧形（或直角形）与钢管（或角钢）焊接。当接地线遇有白灰焦渣层而无法避开时，应用
6、水泥砂浆全面保护。采用化学措施减少土壤电阻率时，所用材料应符合下列规定：（1）对金属腐蚀性弱；（2）水溶性成分含量低。所有金属部件应镀锌。操作时，注意保护镀锌层。5.3 人工接地体（极）安装接地体附加工：根据设计规定欧I数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应不不小于2.5mo如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。为了防止打入时受力不均使管子歪斜，也可加工成扁尖形；遇土质很硬时，可将尖端加工成锥形，如选用角钢时，应采用不不不小于40X40X4mB角钢，切割长度不应不不小于2.5m,角钢的一端应加工成尖头形状。挖沟：根据设计图规定，对接地体
7、（网）的线路进行测量弹线，在此线路上挖掘深为0.8lm,宽为0.5m的沟，沟上部稍宽，底部如有石子应清除。安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。为了防止将接钢管或角钢打劈，可加护管帽套入接地管端，角钢接地可采用短角钢（约IOCnI）焊在接地角钢一即可。使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地60Omm时停止打入。接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。扁钢
8、应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约IOomm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理,并将接地线引出至需要位置，留有足够的连接长度，以待使用。核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范规定，经检查合格后方可进行回填，分层扎实。最终，将接地电阻摇测数值填写在隐检记录上。5.4 自然基础接地体安装运用无防水底板钢筋或深基础做接地体。运用无防水底板钢筋或深基础做接地体：按设计图尺寸位置规定，标好位置，将底板钢筋搭接焊好。再将柱主筋（不少于2根）底部与
9、底板筋搭接焊好，并在室外地面如下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标识以便于引出和检查。应及时请质检部门进行隐检，同步做好隐检记录。运用柱形桩基及平台钢筋做好接地体，按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面如下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标识以便于引出和检查。应及时请质检部门进行隐检，同步做好隐检记录。5.5 接地干线的安装应符合如下规定接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯赔偿。接地干线应设有为测量接地电阻而预备In断接卡子，一般采用暗盒装入，同步加装盒盖并做上接地标
10、识。接地干线跨越门口时应暗敷设于地面内（做地面此前埋好）。接地干线距地面应不不不小于200mm,距墙面应不不不小于IOmnb支持件应采用40X4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm,总长度为70mm。支持件间的水平直线距离一般为Inb垂直部分为L5m,转弯部分为0.5m。接地干线敷设应平直，水平度与垂直度容许偏差2/1000,但全长不得超过IOmM转角处接地干线弯曲半径不得不不小于扁钢厚度!勺2倍。接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。3.6接地干线安装接地干线应与接地体连接的扁钢相连接，它分为室内与室外连接两种，室外接地干线与支线一般
11、敷设在沟内。室内的接地干线多为明敷，但部分设备连接口勺支线需通过地面，也可以埋设在混凝土内。详细安装措施如下：室外接地干线敷设：（1）首先进行接地干线的调直、测位、打眼、煨弯，并将断接卡子及接地端子装好。（2）敷设前按设计规定的）尺寸位置先挖沟。挖沟规定见3.3,然后将扁钢放平埋入。回填土应压实但不需打夯，接地干线末端露出地面应不超过05m,以便接引地线。室内接地干线明敷设：（1）预留孔与埋设支持件：按设计规定尺寸位置，预留出接地线孔，预留孔日勺大小应比敷设接地干的厚度、宽度各大出6mm以上。其措施有如下一种：A、施工时可按上述规定尺寸锯一段扁钢预埋在墙壁内，当混凝土尚未凝固时，抽动扁钢以便待
12、凝固后易于抽出。B、将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内，预留孔距墙壁表面应为1520mm0C、保护套可用厚InIm以上铁皮做成方形或圆形，大小应使接地线穿入时，每边有6mm以上的空隙。（2）支持件固定：根据设计规定先在砖墙（或加气混凝土墙、空心砖）上确定坐标轴线位置，然后随砌墙将预制成5050mn的方木样板放入墙内待墙砌好后将方木样板剔出，然后将支持件放入孔内，同步洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图规定弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。（3）明敷接地线H勺安装规定A、敷设位置不应阻碍设备的拆卸与检
13、修，并便于检查。B、接地线应水平或垂直敷设，也可沿建筑物倾斜构造平行在直线段上，不应有高下起伏及弯曲状况。C、接地线沿建筑物墙壁水平敷设时，离地面应保持250300川眉向距离，接地线与建筑物墙壁间隙应不不不小于IOnrnioD、明敷的接地线表面应涂以15100n宽度相等的绿色漆和黄色漆相间的条纹，其标志明显。E、在接地线引向建筑物内的入口处检修用临时接地点处，均应刷白色底漆后标以黑色;符号，其符号为“主”标志明显。（4）明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，通过隔墙时穿跨预留孔，接地干线连接处应焊接牢固。末端预留
14、或连接应符合设计规定。3.7 避雷针制作与安装壁雷针制作与安装应符合如下规定（1）所有金属部件必须镀锌，操作时注意保护镀锌层。(2)采用镀锌钢管制作针尖，管壁厚度不得不不小于3mm,钉尖刷锡长度不得不不小于70nnc(3)多节避雷针各节尺寸见表349。钉体各节尺寸表3-49项目针全高(mm)1.02.03.04.05.0上节10002023150010001500中节150015001500下节15002023(4)避雷针应垂直安装牢固，垂直度容许偏差为3/1000”(5)焊接规定详见第(2)条清除药皮后刷防锈漆。(6)避雷针一般采用圆钢或钢管制成，其直径不应不不小于下列数值：A、独立避雷针一
15、般采用直径为19mm镀锌圆钢。B、屋面上避雷针般宜采用直径25mm镀锌钢管。C、水塔顶部避雷针采用直径25mm或40m的镀锌管。D、烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管。E、避雷环用直径12mm镀锌圆钢或截面为IoOmnr镀锌扁钢，其厚度为4mm。避雷针制作：按设计规定的材料所需的长度分上、中、下三节进行下料。如针尖采用钢管制作，可先将上节钢管一端锯成锯齿形，用手锤收尖后，进行焊缝磨尖，涮锡，然后将另一端与中、下二节钢管找直，焊好。避雷针安装:先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块肋板，再将避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其他三块肋板。最终将引下线焊在底板上，清除药皮刷防锈漆。3.8 支架安装支架安装应符合下列规定：（1）角钢支架应有燕尾，其埋注深度不不不小于100mm,扁钢和圆钢支架
