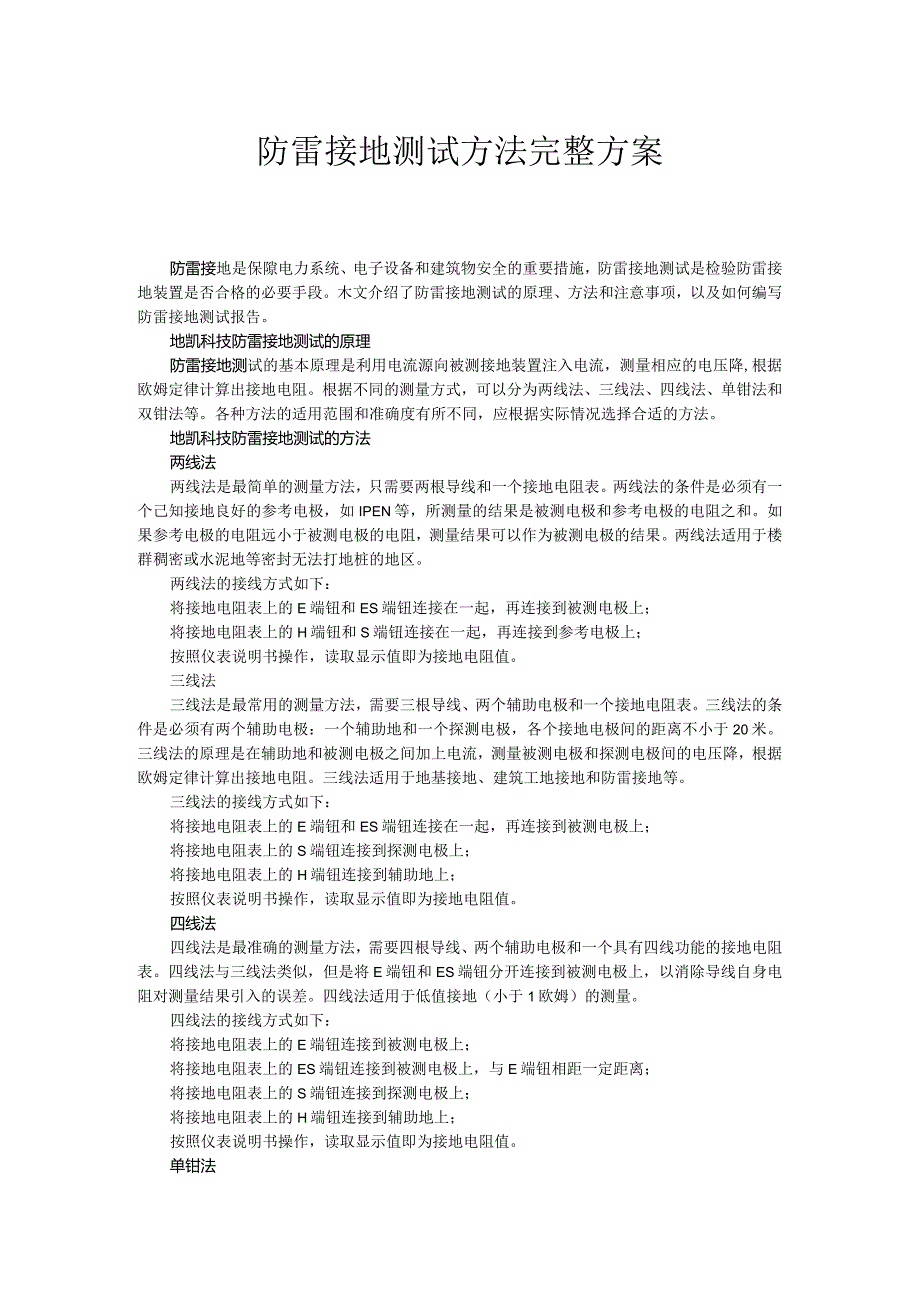

1、防雷接地测试方法完整方案防雷接地是保隙电力系统、电子设备和建筑物安全的重要措施，防雷接地测试是检验防雷接地装置是否合格的必要手段。木文介绍了防雷接地测试的原理、方法和注意事项，以及如何编写防雷接地测试报告。地凯科技防雷接地测试的原理防雷接地测试的基本原理是利用电流源向被测接地装置注入电流，测量相应的电压降,根据欧姆定律计算出接地电阻。根据不同的测量方式，可以分为两线法、三线法、四线法、单钳法和双钳法等。各种方法的适用范围和准确度有所不同，应根据实际情况选择合适的方法。地凯科技防雷接地测试的方法两线法两线法是最简单的测量方法，只需要两根导线和一个接地电阻表。两线法的条件是必须有一个己知接地良好的
2、参考电极，如IPEN等，所测量的结果是被测电极和参考电极的电阻之和。如果参考电极的电阻远小于被测电极的电阻，测量结果可以作为被测电极的结果。两线法适用于楼群稠密或水泥地等密封无法打地桩的地区。两线法的接线方式如下：将接地电阻表上的E端钮和ES端钮连接在一起，再连接到被测电极上；将接地电阻表上的H端钮和S端钮连接在一起，再连接到参考电极上；按照仪表说明书操作，读取显示值即为接地电阻值。三线法三线法是最常用的测量方法，需要三根导线、两个辅助电极和一个接地电阻表。三线法的条件是必须有两个辅助电极：一个辅助地和一个探测电极，各个接地电极间的距离不小于20米。三线法的原理是在辅助地和被测电极之间加上电流
3、，测量被测电极和探测电极间的电压降，根据欧姆定律计算出接地电阻。三线法适用于地基接地、建筑工地接地和防雷接地等。三线法的接线方式如下：将接地电阻表上的E端钮和ES端钮连接在一起，再连接到被测电极上；将接地电阻表上的S端钮连接到探测电极上；将接地电阻表上的H端钮连接到辅助地上；按照仪表说明书操作，读取显示值即为接地电阻值。四线法四线法是最准确的测量方法，需要四根导线、两个辅助电极和一个具有四线功能的接地电阻表。四线法与三线法类似，但是将E端钮和ES端钮分开连接到被测电极上，以消除导线自身电阻对测量结果引入的误差。四线法适用于低值接地（小于1欧姆）的测量。四线法的接线方式如下：将接地电阻表上的E端

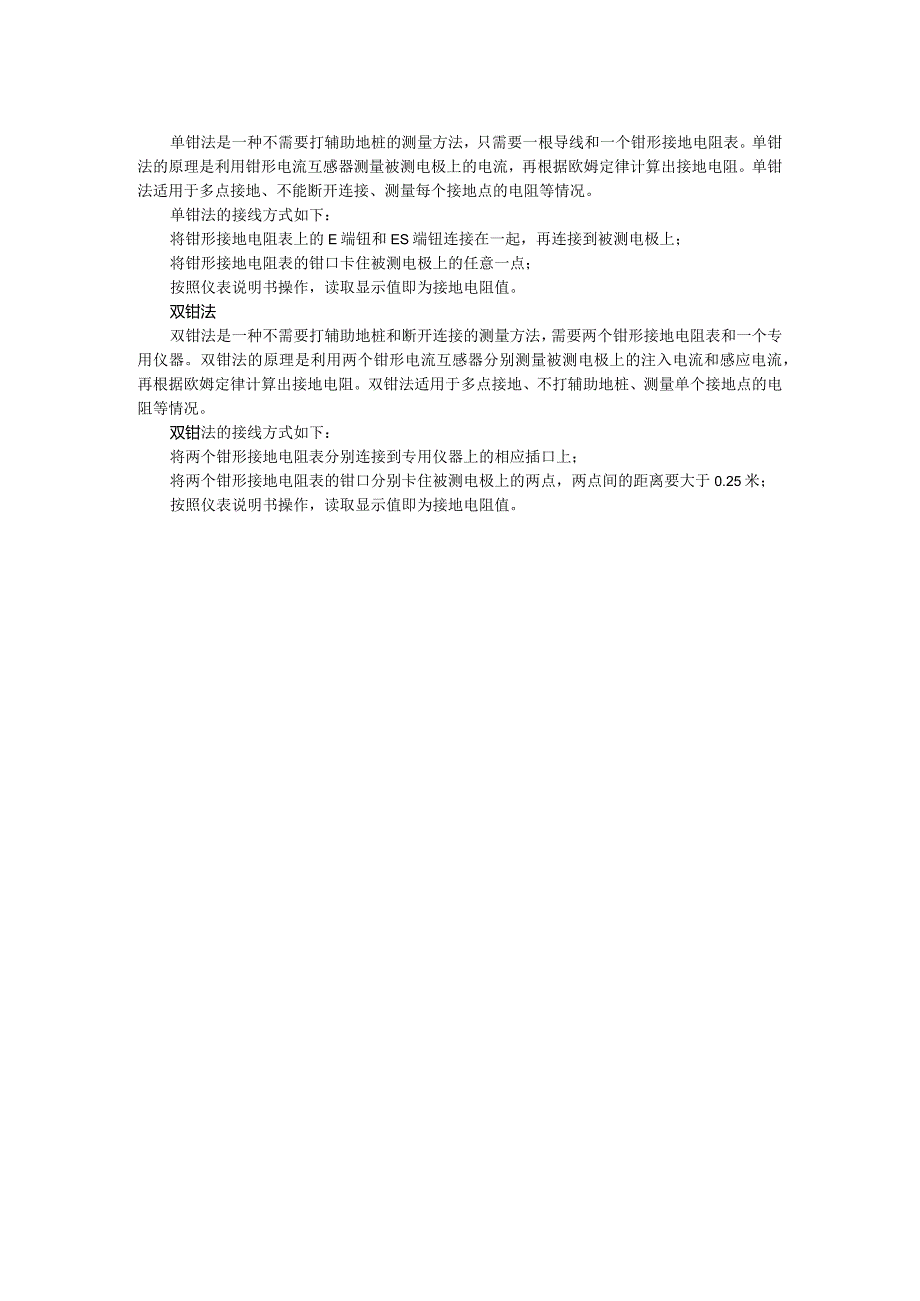

4、钮连接到被测电极上；将接地电阻表上的ES端钮连接到被测电极上，与E端钮相距一定距离；将接地电阻表上的S端钮连接到探测电极上；将接地电阻表上的H端钮连接到辅助地上；按照仪表说明书操作，读取显示值即为接地电阻值。单钳法单钳法是一种不需要打辅助地桩的测量方法，只需要一根导线和一个钳形接地电阻表。单钳法的原理是利用钳形电流互感器测量被测电极上的电流，再根据欧姆定律计算出接地电阻。单钳法适用于多点接地、不能断开连接、测量每个接地点的电阻等情况。单钳法的接线方式如下：将钳形接地电阻表上的E端钮和ES端钮连接在一起，再连接到被测电极上；将钳形接地电阻表的钳口卡住被测电极上的任意一点；按照仪表说明书操作，读取显示值即为接地电阻值。双钳法双钳法是一种不需要打辅助地桩和断开连接的测量方法，需要两个钳形接地电阻表和一个专用仪器。双钳法的原理是利用两个钳形电流互感器分别测量被测电极上的注入电流和感应电流，再根据欧姆定律计算出接地电阻。双钳法适用于多点接地、不打辅助地桩、测量单个接地点的电阻等情况。双钳法的接线方式如下：将两个钳形接地电阻表分别连接到专用仪器上的相应插口上；将两个钳形接地电阻表的钳口分别卡住被测电极上的两点，两点间的距离要大于0.25米；按照仪表说明书操作，读取显示值即为接地电阻值。
