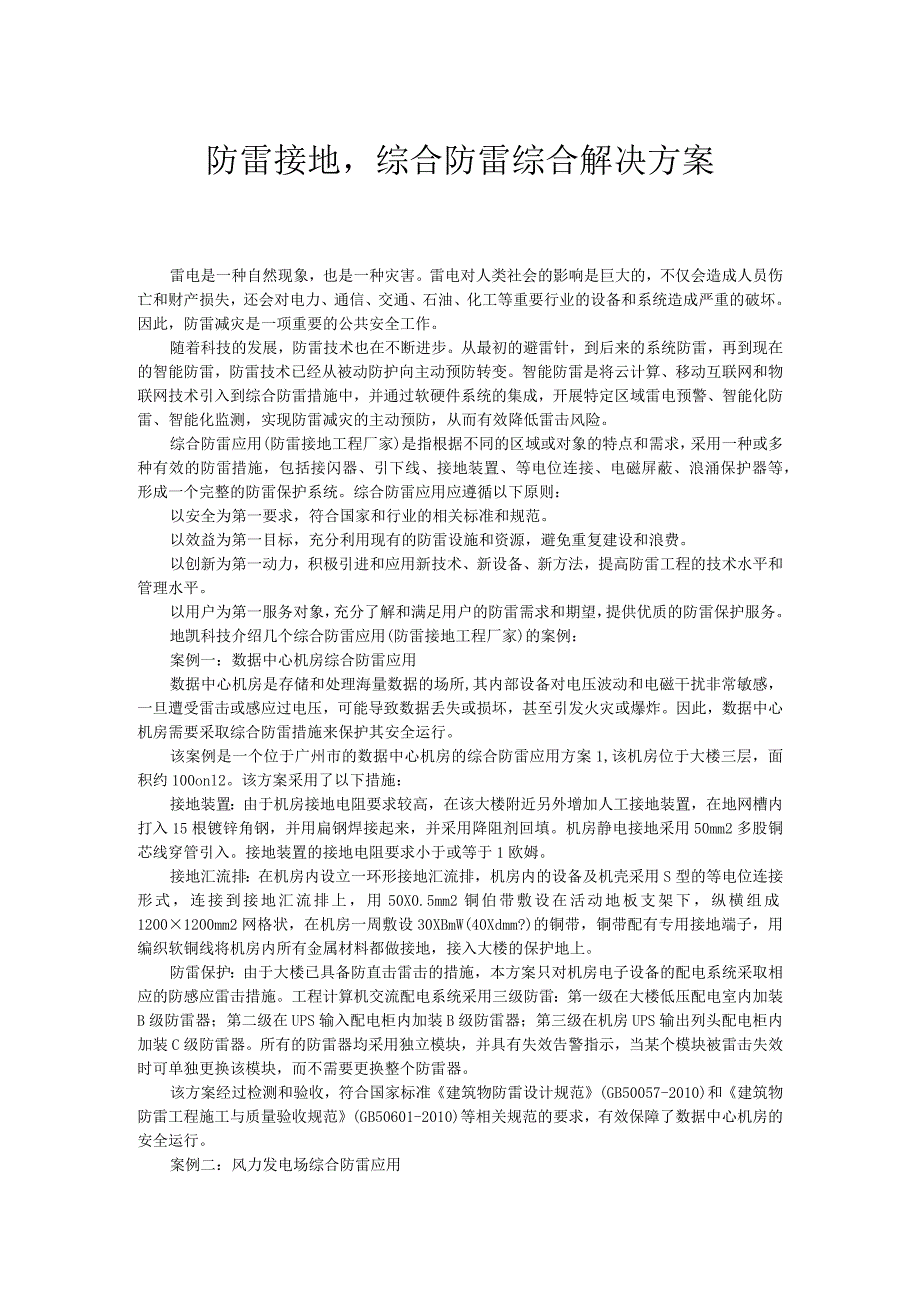

1、防雷接地，综合防雷综合解决方案雷电是一种自然现象，也是一种灾害。雷电对人类社会的影响是巨大的，不仅会造成人员伤亡和财产损失，还会对电力、通信、交通、石油、化工等重要行业的设备和系统造成严重的破坏。因此，防雷减灾是一项重要的公共安全工作。随着科技的发展，防雷技术也在不断进步。从最初的避雷针，到后来的系统防雷，再到现在的智能防雷，防雷技术已经从被动防护向主动预防转变。智能防雷是将云计算、移动互联网和物联网技术引入到综合防雷措施中，并通过软硬件系统的集成，开展特定区域雷电预警、智能化防雷、智能化监测，实现防雷减灾的主动预防，从而有效降低雷击风险。综合防雷应用(防雷接地工程厂家)是指根据不同的区域或对
2、象的特点和需求，采用一种或多种有效的防雷措施，包括接闪器、引下线、接地装置、等电位连接、电磁屏蔽、浪涌保护器等，形成一个完整的防雷保护系统。综合防雷应用应遵循以下原则：以安全为第一要求，符合国家和行业的相关标准和规范。以效益为第一目标，充分利用现有的防雷设施和资源，避免重复建设和浪费。以创新为第一动力，积极引进和应用新技术、新设备、新方法，提高防雷工程的技术水平和管理水平。以用户为第一服务对象，充分了解和满足用户的防雷需求和期望，提供优质的防雷保护服务。地凯科技介绍几个综合防雷应用(防雷接地工程厂家)的案例：案例一：数据中心机房综合防雷应用数据中心机房是存储和处理海量数据的场所,其内部设备对电
3、压波动和电磁干扰非常敏感，一旦遭受雷击或感应过电压，可能导致数据丢失或损坏，甚至引发火灾或爆炸。因此，数据中心机房需要采取综合防雷措施来保护其安全运行。该案例是一个位于广州市的数据中心机房的综合防雷应用方案1,该机房位于大楼三层，面积约100onl2。该方案采用了以下措施：接地装置：由于机房接地电阻要求较高，在该大楼附近另外增加人工接地装置，在地网槽内打入15根镀锌角钢，并用扁钢焊接起来，并采用降阻剂回填。机房静电接地采用50mm2多股铜芯线穿管引入。接地装置的接地电阻要求小于或等于1欧姆。接地汇流排：在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上
4、，用50X0.5mm2铜伯带敷设在活动地板支架下，纵横组成12001200mm2网格状，在机房一周敷设30XBmW(40Xdmm?)的铜带，铜带配有专用接地端子，用编织软铜线将机房内所有金属材料都做接地，接入大楼的保护地上。防雷保护：由于大楼已具备防直击雷击的措施，本方案只对机房电子设备的配电系统采取相应的防感应雷击措施。工程计算机交流配电系统采用三级防雷：第一级在大楼低压配电室内加装B级防雷器；第二级在UPS输入配电柜内加装B级防雷器；第三级在机房UPS输出列头配电柜内加装C级防雷器。所有的防雷器均采用独立模块，并具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷

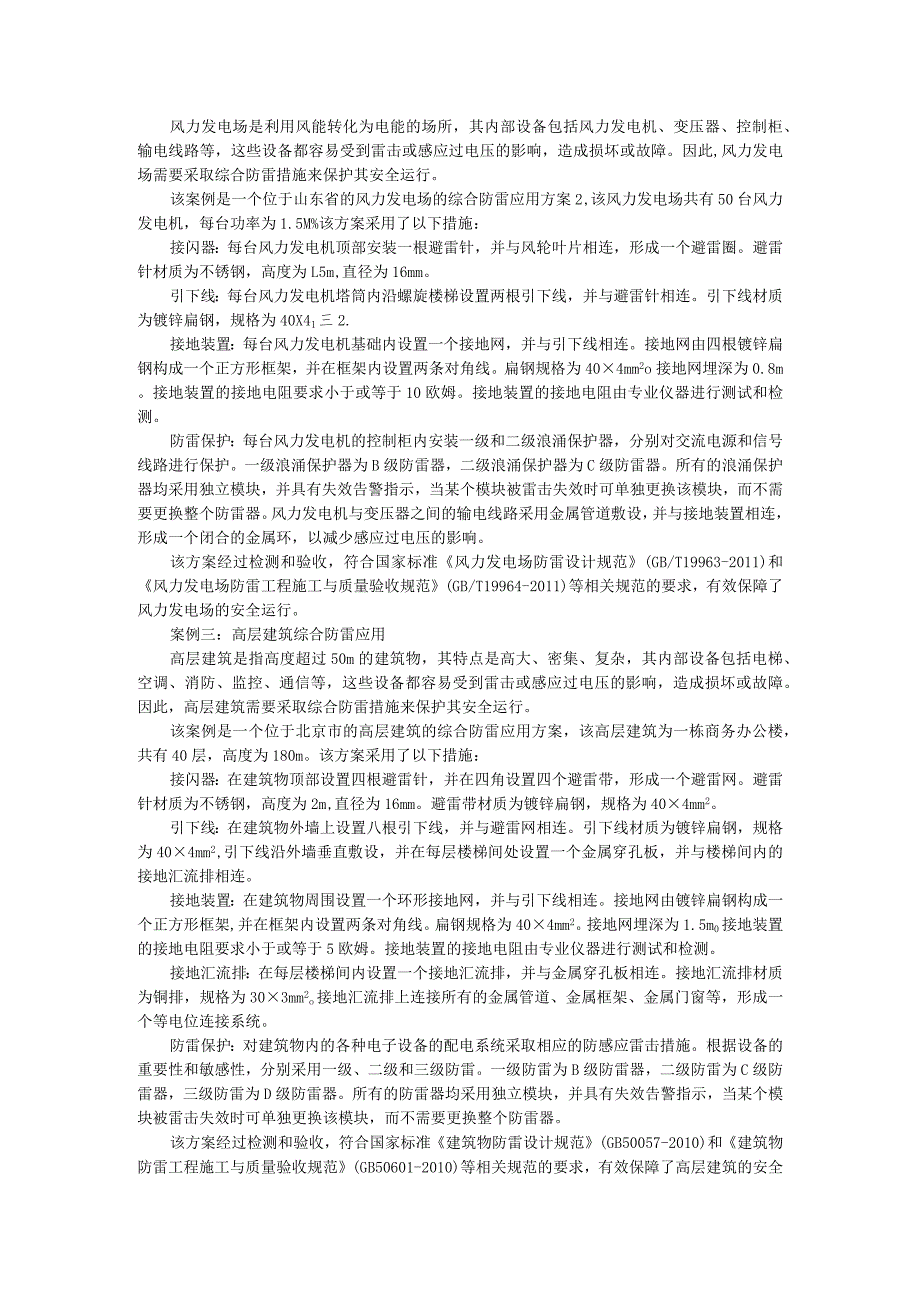

5、器。该方案经过检测和验收，符合国家标准建筑物防雷设计规范(GB50057-2010)和建筑物防雷工程施工与质量验收规范(GB50601-2010)等相关规范的要求，有效保障了数据中心机房的安全运行。案例二：风力发电场综合防雷应用风力发电场是利用风能转化为电能的场所，其内部设备包括风力发电机、变压器、控制柜、输电线路等，这些设备都容易受到雷击或感应过电压的影响，造成损坏或故障。因此,风力发电场需要采取综合防雷措施来保护其安全运行。该案例是一个位于山东省的风力发电场的综合防雷应用方案2,该风力发电场共有50台风力发电机，每台功率为1.5M%该方案采用了以下措施：接闪器：每台风力发电机顶部安装一根避
6、雷针，并与风轮叶片相连，形成一个避雷圈。避雷针材质为不锈钢，高度为L5m,直径为16mm。引下线：每台风力发电机塔筒内沿螺旋楼梯设置两根引下线，并与避雷针相连。引下线材质为镀锌扁钢，规格为40X41三2.接地装置：每台风力发电机基础内设置一个接地网，并与引下线相连。接地网由四根镀锌扁钢构成一个正方形框架，并在框架内设置两条对角线。扁钢规格为404mm2o接地网埋深为0.8m。接地装置的接地电阻要求小于或等于10欧姆。接地装置的接地电阻由专业仪器进行测试和检测。防雷保护：每台风力发电机的控制柜内安装一级和二级浪涌保护器，分别对交流电源和信号线路进行保护。一级浪涌保护器为B级防雷器，二级浪涌保护器
7、为C级防雷器。所有的浪涌保护器均采用独立模块，并具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。风力发电机与变压器之间的输电线路采用金属管道敷设，并与接地装置相连，形成一个闭合的金属环，以减少感应过电压的影响。该方案经过检测和验收，符合国家标准风力发电场防雷设计规范(GB/T19963-2011)和风力发电场防雷工程施工与质量验收规范(GB/T19964-2011)等相关规范的要求，有效保障了风力发电场的安全运行。案例三：高层建筑综合防雷应用高层建筑是指高度超过50m的建筑物，其特点是高大、密集、复杂，其内部设备包括电梯、空调、消防、监控、通信等，这些设备都容
8、易受到雷击或感应过电压的影响，造成损坏或故障。因此，高层建筑需要采取综合防雷措施来保护其安全运行。该案例是一个位于北京市的高层建筑的综合防雷应用方案，该高层建筑为一栋商务办公楼，共有40层，高度为180m。该方案采用了以下措施：接闪器：在建筑物顶部设置四根避雷针，并在四角设置四个避雷带，形成一个避雷网。避雷针材质为不锈钢，高度为2m,直径为16mm。避雷带材质为镀锌扁钢，规格为404mm2。引下线：在建筑物外墙上设置八根引下线，并与避雷网相连。引下线材质为镀锌扁钢，规格为404mm2,引下线沿外墙垂直敷设，并在每层楼梯间处设置一个金属穿孔板，并与楼梯间内的接地汇流排相连。接地装置：在建筑物周围
9、设置一个环形接地网，并与引下线相连。接地网由镀锌扁钢构成一个正方形框架,并在框架内设置两条对角线。扁钢规格为404mm2。接地网埋深为1.5m0接地装置的接地电阻要求小于或等于5欧姆。接地装置的接地电阻由专业仪器进行测试和检测。接地汇流排：在每层楼梯间内设置一个接地汇流排，并与金属穿孔板相连。接地汇流排材质为铜排，规格为303mm2o接地汇流排上连接所有的金属管道、金属框架、金属门窗等，形成一个等电位连接系统。防雷保护：对建筑物内的各种电子设备的配电系统采取相应的防感应雷击措施。根据设备的重要性和敏感性，分别采用一级、二级和三级防雷。一级防雷为B级防雷器，二级防雷为C级防雷器，三级防雷为D级防雷器。所有的防雷器均采用独立模块，并具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。该方案经过检测和验收，符合国家标准建筑物防雷设计规范(GB50057-2010)和建筑物防雷工程施工与质量验收规范(GB50601-2010)等相关规范的要求，有效保障了高层建筑的安全运行。
