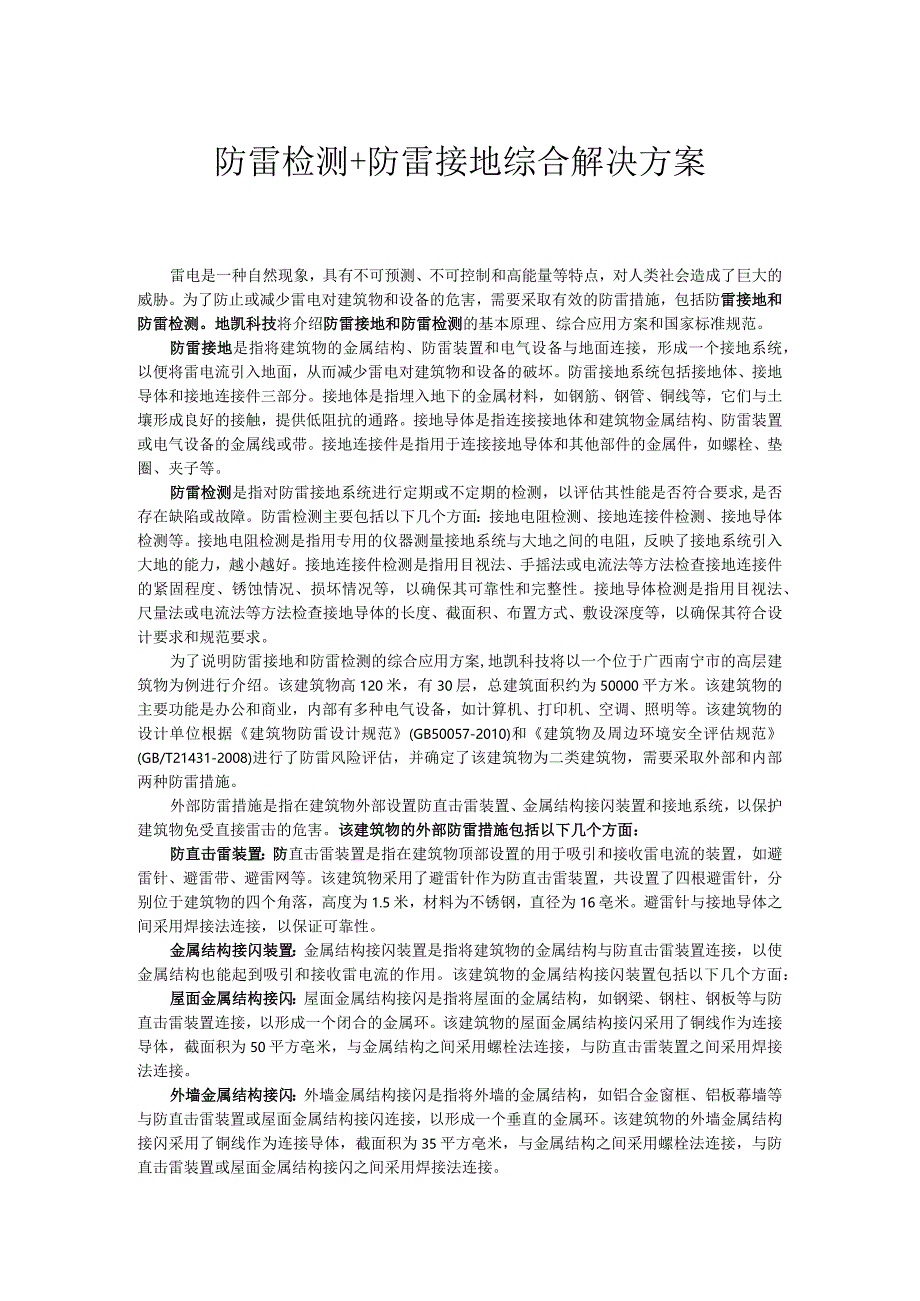

1、防雷检测+防雷接地综合解决方案雷电是一种自然现象，具有不可预测、不可控制和高能量等特点，对人类社会造成了巨大的威胁。为了防止或减少雷电对建筑物和设备的危害，需要采取有效的防雷措施，包括防雷接地和防雷检测。地凯科技将介绍防雷接地和防雷检测的基本原理、综合应用方案和国家标准规范。防雷接地是指将建筑物的金属结构、防雷装置和电气设备与地面连接，形成一个接地系统，以便将雷电流引入地面，从而减少雷电对建筑物和设备的破坏。防雷接地系统包括接地体、接地导体和接地连接件三部分。接地体是指埋入地下的金属材料，如钢筋、钢管、铜线等，它们与土壤形成良好的接触，提供低阻抗的通路。接地导体是指连接接地体和建筑物金属结构、
2、防雷装置或电气设备的金属线或带。接地连接件是指用于连接接地导体和其他部件的金属件，如螺栓、垫圈、夹子等。防雷检测是指对防雷接地系统进行定期或不定期的检测，以评估其性能是否符合要求,是否存在缺陷或故障。防雷检测主要包括以下几个方面：接地电阻检测、接地连接件检测、接地导体检测等。接地电阻检测是指用专用的仪器测量接地系统与大地之间的电阻，反映了接地系统引入大地的能力，越小越好。接地连接件检测是指用目视法、手摇法或电流法等方法检查接地连接件的紧固程度、锈蚀情况、损坏情况等，以确保其可靠性和完整性。接地导体检测是指用目视法、尺量法或电流法等方法检查接地导体的长度、截面积、布置方式、敷设深度等，以确保其符
3、合设计要求和规范要求。为了说明防雷接地和防雷检测的综合应用方案,地凯科技将以一个位于广西南宁市的高层建筑物为例进行介绍。该建筑物高120米，有30层，总建筑面积约为50000平方米。该建筑物的主要功能是办公和商业，内部有多种电气设备，如计算机、打印机、空调、照明等。该建筑物的设计单位根据建筑物防雷设计规范(GB50057-2010)和建筑物及周边环境安全评估规范(GB/T21431-2008)进行了防雷风险评估，并确定了该建筑物为二类建筑物，需要采取外部和内部两种防雷措施。外部防雷措施是指在建筑物外部设置防直击雷装置、金属结构接闪装置和接地系统，以保护建筑物免受直接雷击的危害。该建筑物的外部防
4、雷措施包括以下几个方面：防直击雷装置：防直击雷装置是指在建筑物顶部设置的用于吸引和接收雷电流的装置，如避雷针、避雷带、避雷网等。该建筑物采用了避雷针作为防直击雷装置，共设置了四根避雷针，分别位于建筑物的四个角落，高度为1.5米，材料为不锈钢，直径为16亳米。避雷针与接地导体之间采用焊接法连接，以保证可靠性。金属结构接闪装置：金属结构接闪装置是指将建筑物的金属结构与防直击雷装置连接，以使金属结构也能起到吸引和接收雷电流的作用。该建筑物的金属结构接闪装置包括以下几个方面：屋面金属结构接闪：屋面金属结构接闪是指将屋面的金属结构，如钢梁、钢柱、钢板等与防直击雷装置连接，以形成一个闭合的金属环。该建筑物

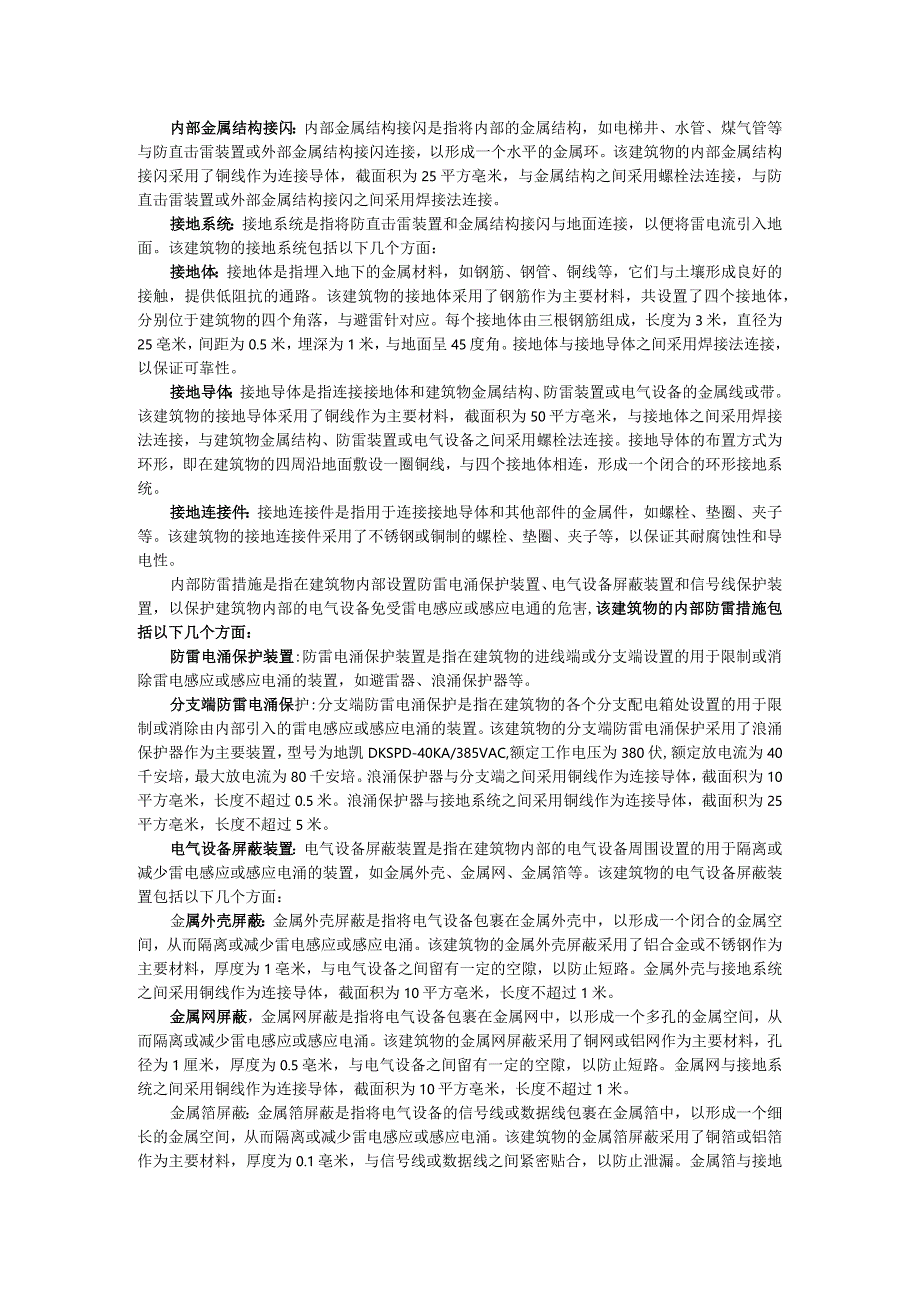

5、的屋面金属结构接闪采用了铜线作为连接导体，截面积为50平方亳米，与金属结构之间采用螺栓法连接，与防直击雷装置之间采用焊接法连接。外墙金属结构接闪：外墙金属结构接闪是指将外墙的金属结构，如铝合金窗框、铝板幕墙等与防直击雷装置或屋面金属结构接闪连接，以形成一个垂直的金属环。该建筑物的外墙金属结构接闪采用了铜线作为连接导体，截面积为35平方亳米，与金属结构之间采用螺栓法连接，与防直击雷装置或屋面金属结构接闪之间采用焊接法连接。内部金属结构接闪：内部金属结构接闪是指将内部的金属结构，如电梯井、水管、煤气管等与防直击雷装置或外部金属结构接闪连接，以形成一个水平的金属环。该建筑物的内部金属结构接闪采用了铜
6、线作为连接导体，截面积为25平方亳米，与金属结构之间采用螺栓法连接，与防直击雷装置或外部金属结构接闪之间采用焊接法连接。接地系统：接地系统是指将防直击雷装置和金属结构接闪与地面连接，以便将雷电流引入地面。该建筑物的接地系统包括以下几个方面：接地体：接地体是指埋入地下的金属材料，如钢筋、钢管、铜线等，它们与土壤形成良好的接触，提供低阻抗的通路。该建筑物的接地体采用了钢筋作为主要材料，共设置了四个接地体，分别位于建筑物的四个角落，与避雷针对应。每个接地体由三根钢筋组成，长度为3米，直径为25亳米，间距为0.5米，埋深为1米，与地面呈45度角。接地体与接地导体之间采用焊接法连接，以保证可靠性。接地导
7、体：接地导体是指连接接地体和建筑物金属结构、防雷装置或电气设备的金属线或带。该建筑物的接地导体采用了铜线作为主要材料，截面积为50平方亳米，与接地体之间采用焊接法连接，与建筑物金属结构、防雷装置或电气设备之间采用螺栓法连接。接地导体的布置方式为环形，即在建筑物的四周沿地面敷设一圈铜线，与四个接地体相连，形成一个闭合的环形接地系统。接地连接件：接地连接件是指用于连接接地导体和其他部件的金属件，如螺栓、垫圈、夹子等。该建筑物的接地连接件采用了不锈钢或铜制的螺栓、垫圈、夹子等，以保证其耐腐蚀性和导电性。内部防雷措施是指在建筑物内部设置防雷电涌保护装置、电气设备屏蔽装置和信号线保护装置，以保护建筑物内
8、部的电气设备免受雷电感应或感应电通的危害,该建筑物的内部防雷措施包括以下几个方面：防雷电涌保护装置:防雷电涌保护装置是指在建筑物的进线端或分支端设置的用于限制或消除雷电感应或感应电涌的装置，如避雷器、浪涌保护器等。分支端防雷电涌保护:分支端防雷电涌保护是指在建筑物的各个分支配电箱处设置的用于限制或消除由内部引入的雷电感应或感应电涌的装置。该建筑物的分支端防雷电涌保护采用了浪涌保护器作为主要装置，型号为地凯DKSPD-40KA/385VAC,额定工作电压为380伏,额定放电流为40千安培，最大放电流为80千安培。浪涌保护器与分支端之间采用铜线作为连接导体，截面积为10平方亳米，长度不超过0.5米
9、。浪涌保护器与接地系统之间采用铜线作为连接导体，截面积为25平方亳米，长度不超过5米。电气设备屏蔽装置：电气设备屏蔽装置是指在建筑物内部的电气设备周围设置的用于隔离或减少雷电感应或感应电涌的装置，如金属外壳、金属网、金属箔等。该建筑物的电气设备屏蔽装置包括以下几个方面：金属外壳屏蔽：金属外壳屏蔽是指将电气设备包裹在金属外壳中，以形成一个闭合的金属空间，从而隔离或减少雷电感应或感应电涌。该建筑物的金属外壳屏蔽采用了铝合金或不锈钢作为主要材料，厚度为1亳米，与电气设备之间留有一定的空隙，以防止短路。金属外壳与接地系统之间采用铜线作为连接导体，截面积为10平方亳米，长度不超过1米。金属网屏蔽，金属网

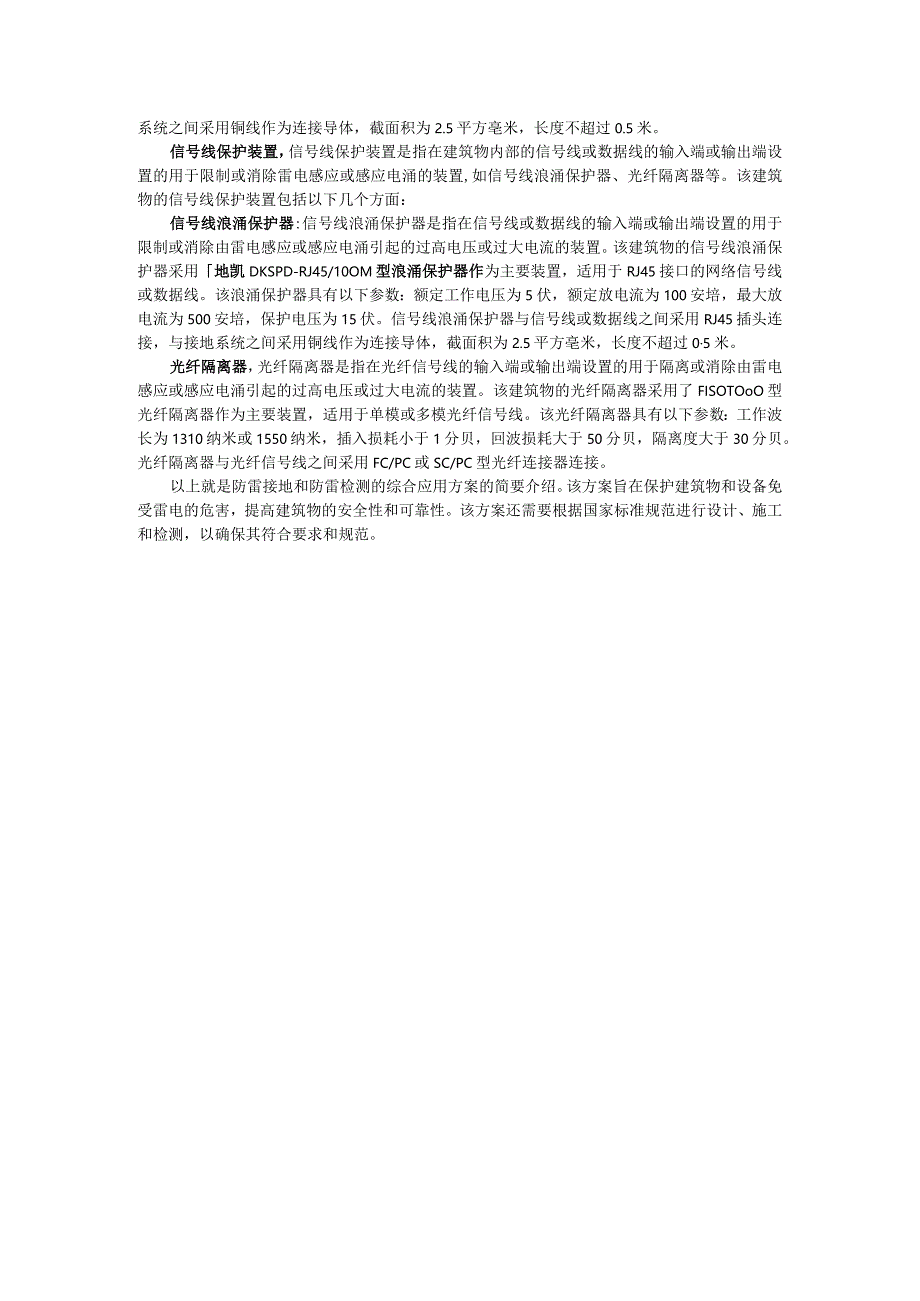

10、屏蔽是指将电气设备包裹在金属网中，以形成一个多孔的金属空间，从而隔离或减少雷电感应或感应电涌。该建筑物的金属网屏蔽采用了铜网或铝网作为主要材料，孔径为1厘米，厚度为0.5亳米，与电气设备之间留有一定的空隙，以防止短路。金属网与接地系统之间采用铜线作为连接导体，截面积为10平方亳米，长度不超过1米。金属箔屏蔽：金属箔屏蔽是指将电气设备的信号线或数据线包裹在金属箔中，以形成一个细长的金属空间，从而隔离或减少雷电感应或感应电涌。该建筑物的金属箔屏蔽采用了铜箔或铝箔作为主要材料，厚度为0.1亳米，与信号线或数据线之间紧密贴合，以防止泄漏。金属箔与接地系统之间采用铜线作为连接导体，截面积为2.5平方亳米
11、，长度不超过0.5米。信号线保护装置，信号线保护装置是指在建筑物内部的信号线或数据线的输入端或输出端设置的用于限制或消除雷电感应或感应电涌的装置,如信号线浪涌保护器、光纤隔离器等。该建筑物的信号线保护装置包括以下几个方面：信号线浪涌保护器:信号线浪涌保护器是指在信号线或数据线的输入端或输出端设置的用于限制或消除由雷电感应或感应电涌引起的过高电压或过大电流的装置。该建筑物的信号线浪涌保护器采用地凯DKSPD-RJ45/10OM型浪涌保护器作为主要装置，适用于RJ45接口的网络信号线或数据线。该浪涌保护器具有以下参数：额定工作电压为5伏，额定放电流为100安培，最大放电流为500安培，保护电压为1
12、5伏。信号线浪涌保护器与信号线或数据线之间采用RJ45插头连接，与接地系统之间采用铜线作为连接导体，截面积为2.5平方亳米，长度不超过05米。光纤隔离器，光纤隔离器是指在光纤信号线的输入端或输出端设置的用于隔离或消除由雷电感应或感应电涌引起的过高电压或过大电流的装置。该建筑物的光纤隔离器采用了FISOTOoO型光纤隔离器作为主要装置，适用于单模或多模光纤信号线。该光纤隔离器具有以下参数：工作波长为1310纳米或1550纳米，插入损耗小于1分贝，回波损耗大于50分贝，隔离度大于30分贝。光纤隔离器与光纤信号线之间采用FC/PC或SC/PC型光纤连接器连接。以上就是防雷接地和防雷检测的综合应用方案的简要介绍。该方案旨在保护建筑物和设备免受雷电的危害，提高建筑物的安全性和可靠性。该方案还需要根据国家标准规范进行设计、施工和检测，以确保其符合要求和规范。
