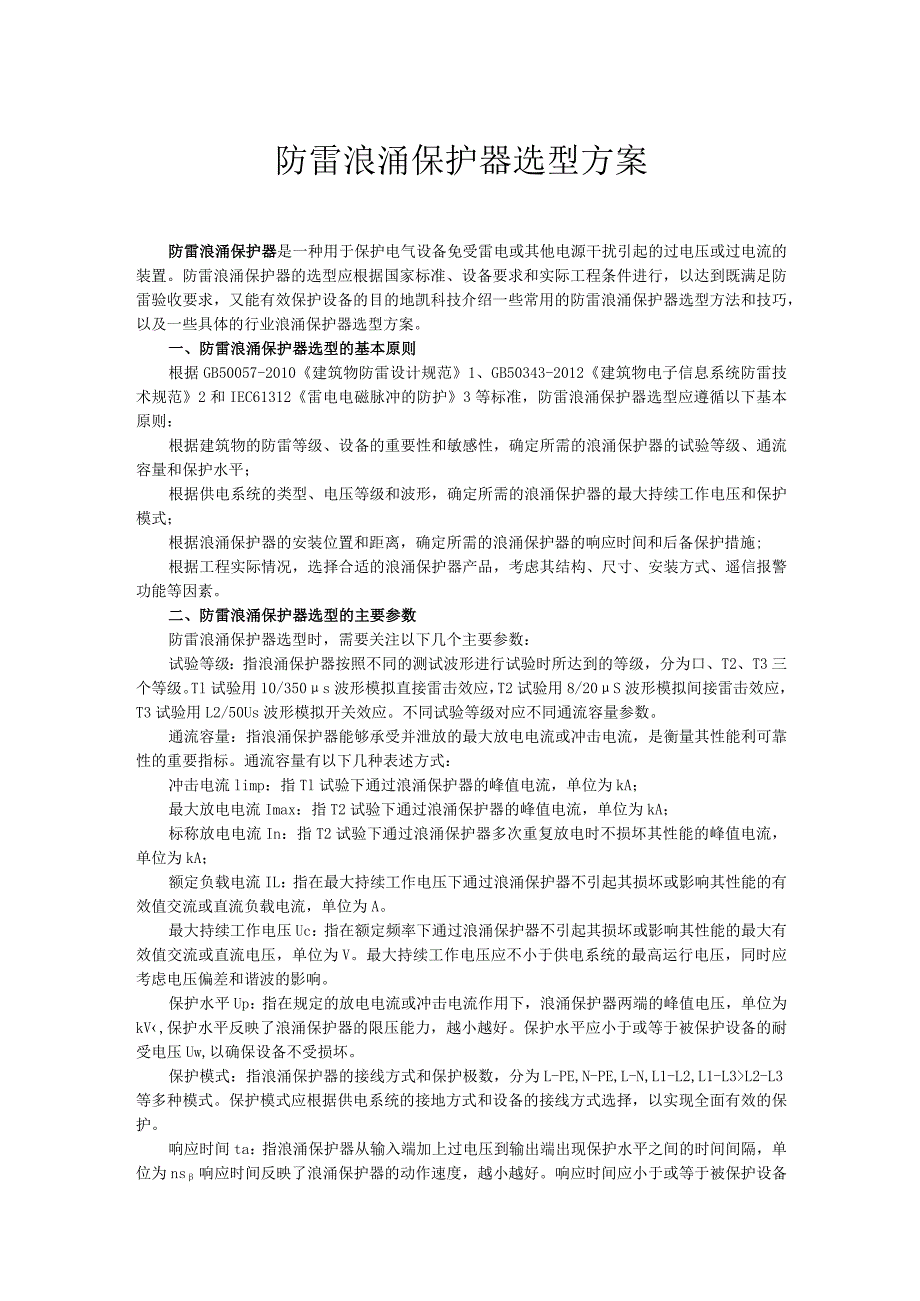

1、防雷浪涌保护器选型方案防雷浪涌保护器是一种用于保护电气设备免受雷电或其他电源干扰引起的过电压或过电流的装置。防雷浪涌保护器的选型应根据国家标准、设备要求和实际工程条件进行，以达到既满足防雷验收要求，又能有效保护设备的目的地凯科技介绍一些常用的防雷浪涌保护器选型方法和技巧，以及一些具体的行业浪涌保护器选型方案。一、防雷浪涌保护器选型的基本原则根据GB50057-2010建筑物防雷设计规范1、GB50343-2012建筑物电子信息系统防雷技术规范2和IEC61312雷电电磁脉冲的防护3等标准，防雷浪涌保护器选型应遵循以下基本原则：根据建筑物的防雷等级、设备的重要性和敏感性，确定所需的浪涌保护器的试
2、验等级、通流容量和保护水平；根据供电系统的类型、电压等级和波形，确定所需的浪涌保护器的最大持续工作电压和保护模式；根据浪涌保护器的安装位置和距离，确定所需的浪涌保护器的响应时间和后备保护措施;根据工程实际情况，选择合适的浪涌保护器产品，考虑其结构、尺寸、安装方式、遥信报警功能等因素。二、防雷浪涌保护器选型的主要参数防雷浪涌保护器选型时，需要关注以下几个主要参数：试验等级：指浪涌保护器按照不同的测试波形进行试验时所达到的等级，分为口、T2、T3三个等级。Tl试验用10/350s波形模拟直接雷击效应，T2试验用8/20S波形模拟间接雷击效应，T3试验用L2/50Us波形模拟开关效应。不同试验等级对
3、应不同通流容量参数。通流容量：指浪涌保护器能够承受并泄放的最大放电电流或冲击电流，是衡量其性能利可靠性的重要指标。通流容量有以下几种表述方式：冲击电流limp：指Tl试验下通过浪涌保护器的峰值电流，单位为kA；最大放电电流Imax：指T2试验下通过浪涌保护器的峰值电流，单位为kA；标称放电电流In：指T2试验下通过浪涌保护器多次重复放电时不损坏其性能的峰值电流，单位为kA；额定负载电流IL：指在最大持续工作电压下通过浪涌保护器不引起其损坏或影响其性能的有效值交流或直流负载电流，单位为A。最大持续工作电压Uc：指在额定频率下通过浪涌保护器不引起其损坏或影响其性能的最大有效值交流或直流电压，单位为
4、V。最大持续工作电压应不小于供电系统的最高运行电压，同时应考虑电压偏差和谐波的影响。保护水平Up：指在规定的放电电流或冲击电流作用下，浪涌保护器两端的峰值电压，单位为kV,保护水平反映了浪涌保护器的限压能力，越小越好。保护水平应小于或等于被保护设备的耐受电压Uw,以确保设备不受损坏。保护模式：指浪涌保护器的接线方式和保护极数，分为L-PE,N-PE,L-N,L1-L2,L1-L3L2-L3等多种模式。保护模式应根据供电系统的接地方式和设备的接线方式选择，以实现全面有效的保护。响应时间ta：指浪涌保护器从输入端加上过电压到输出端出现保护水平之间的时间间隔，单位为ns响应时间反映了浪涌保护器的动作

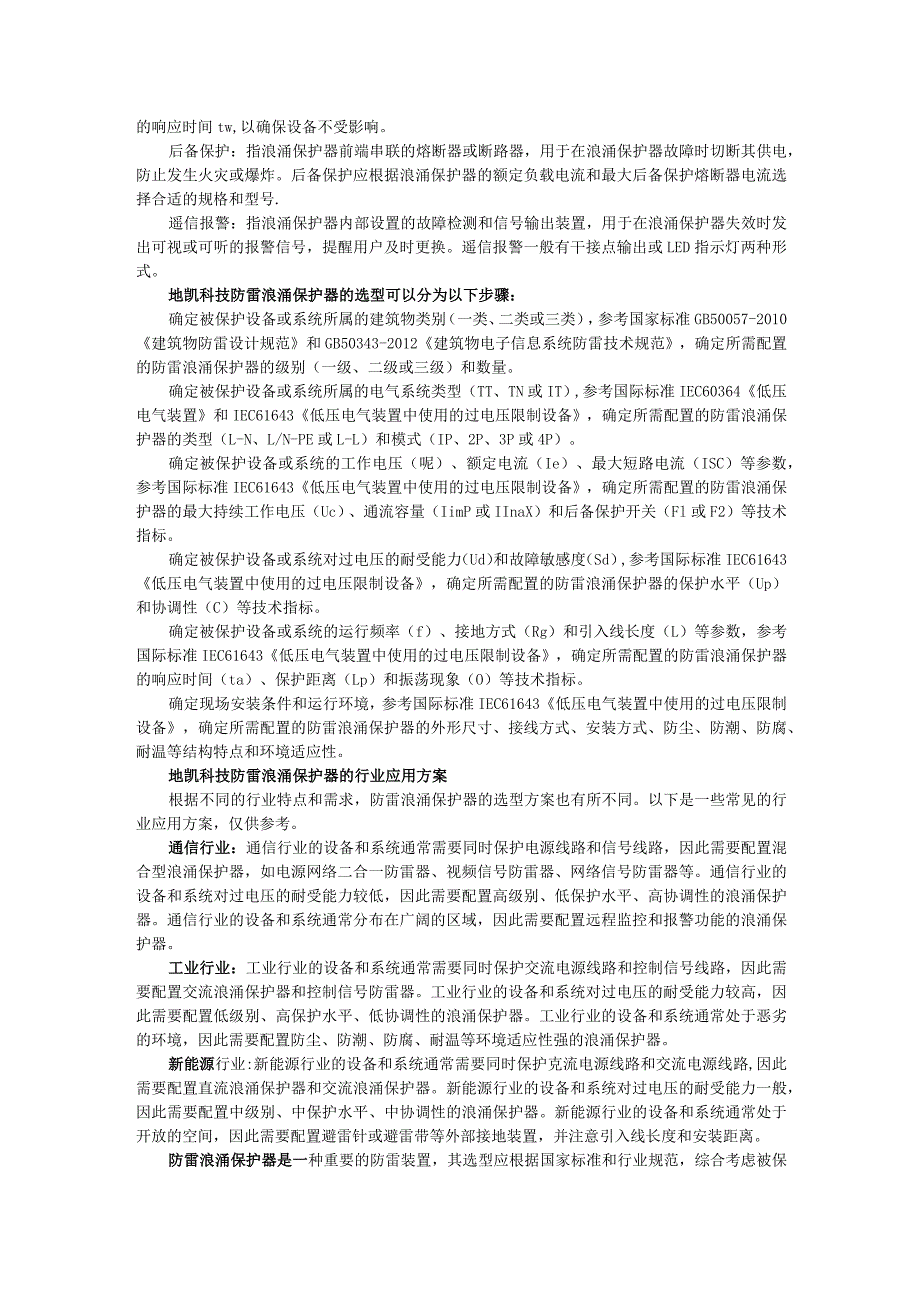

5、速度，越小越好。响应时间应小于或等于被保护设备的响应时间tw,以确保设备不受影响。后备保护：指浪涌保护器前端串联的熔断器或断路器，用于在浪涌保护器故障时切断其供电，防止发生火灾或爆炸。后备保护应根据浪涌保护器的额定负载电流和最大后备保护熔断器电流选择合适的规格和型号.遥信报警：指浪涌保护器内部设置的故障检测和信号输出装置，用于在浪涌保护器失效时发出可视或可听的报警信号，提醒用户及时更换。遥信报警一般有干接点输出或LED指示灯两种形式。地凯科技防雷浪涌保护器的选型可以分为以下步骤：确定被保护设备或系统所属的建筑物类别（一类、二类或三类），参考国家标准GB50057-2010建筑物防雷设计规范和G
6、B50343-2012建筑物电子信息系统防雷技术规范，确定所需配置的防雷浪涌保护器的级别（一级、二级或三级）和数量。确定被保护设备或系统所属的电气系统类型（TT、TN或IT）,参考国际标准IEC60364低压电气装置和IEC61643低压电气装置中使用的过电压限制设备，确定所需配置的防雷浪涌保护器的类型（L-N、L/N-PE或L-L）和模式（IP、2P、3P或4P）。确定被保护设备或系统的工作电压（呢）、额定电流（Ie）、最大短路电流（ISC）等参数，参考国际标准IEC61643低压电气装置中使用的过电压限制设备，确定所需配置的防雷浪涌保护器的最大持续工作电压（Uc）、通流容量（IimP或II
7、naX）和后备保护开关（Fl或F2）等技术指标。确定被保护设备或系统对过电压的耐受能力（Ud）和故障敏感度（Sd）,参考国际标准IEC61643低压电气装置中使用的过电压限制设备，确定所需配置的防雷浪涌保护器的保护水平（Up）和协调性（C）等技术指标。确定被保护设备或系统的运行频率（f）、接地方式（Rg）和引入线长度（L）等参数，参考国际标准IEC61643低压电气装置中使用的过电压限制设备，确定所需配置的防雷浪涌保护器的响应时间（ta）、保护距离（Lp）和振荡现象（O）等技术指标。确定现场安装条件和运行环境，参考国际标准IEC61643低压电气装置中使用的过电压限制设备，确定所需配置的防雷浪
8、涌保护器的外形尺寸、接线方式、安装方式、防尘、防潮、防腐、耐温等结构特点和环境适应性。地凯科技防雷浪涌保护器的行业应用方案根据不同的行业特点和需求，防雷浪涌保护器的选型方案也有所不同。以下是一些常见的行业应用方案，仅供参考。通信行业：通信行业的设备和系统通常需要同时保护电源线路和信号线路，因此需要配置混合型浪涌保护器，如电源网络二合一防雷器、视频信号防雷器、网络信号防雷器等。通信行业的设备和系统对过电压的耐受能力较低，因此需要配置高级别、低保护水平、高协调性的浪涌保护器。通信行业的设备和系统通常分布在广阔的区域，因此需要配置远程监控和报警功能的浪涌保护器。工业行业：工业行业的设备和系统通常需要

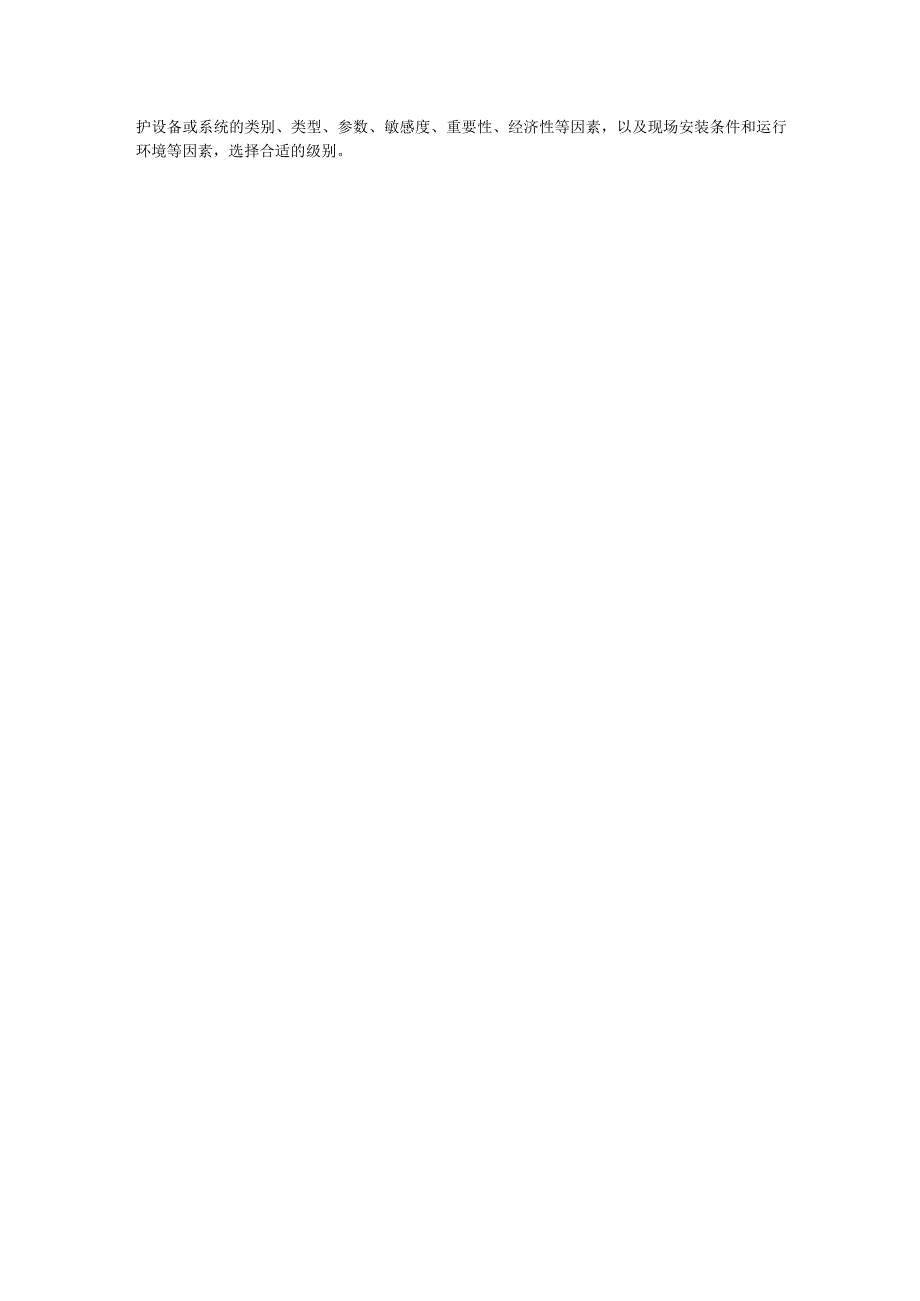

9、同时保护交流电源线路和控制信号线路，因此需要配置交流浪涌保护器和控制信号防雷器。工业行业的设备和系统对过电压的耐受能力较高，因此需要配置低级别、高保护水平、低协调性的浪涌保护器。工业行业的设备和系统通常处于恶劣的环境，因此需要配置防尘、防潮、防腐、耐温等环境适应性强的浪涌保护器。新能源行业:新能源行业的设备和系统通常需要同时保护克流电源线路和交流电源线路,因此需要配置直流浪涌保护器和交流浪涌保护器。新能源行业的设备和系统对过电压的耐受能力一般，因此需要配置中级别、中保护水平、中协调性的浪涌保护器。新能源行业的设备和系统通常处于开放的空间，因此需要配置避雷针或避雷带等外部接地装置，并注意引入线长度和安装距离。防雷浪涌保护器是一种重要的防雷装置，其选型应根据国家标准和行业规范，综合考虑被保护设备或系统的类别、类型、参数、敏感度、重要性、经济性等因素，以及现场安装条件和运行环境等因素，选择合适的级别。
