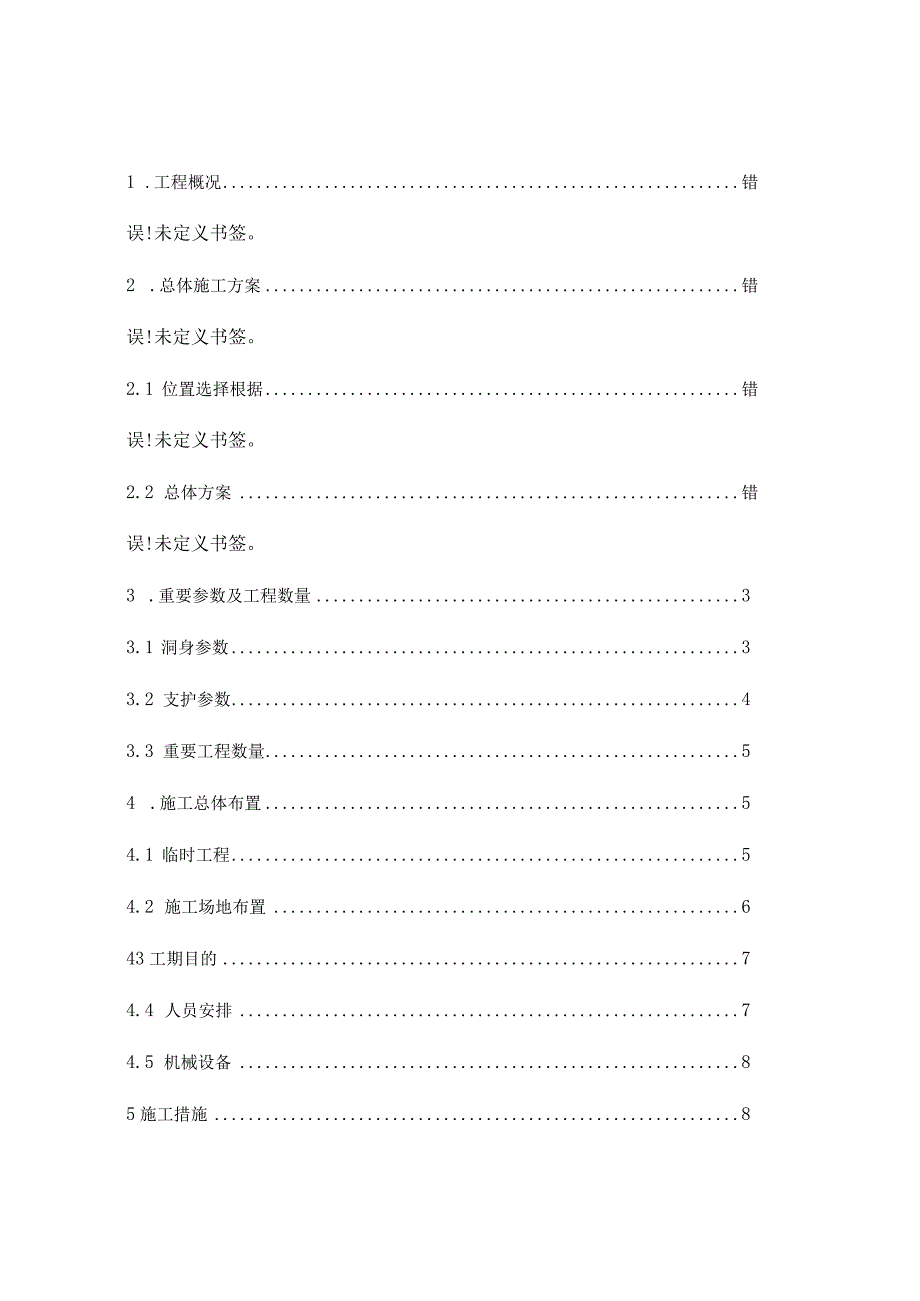

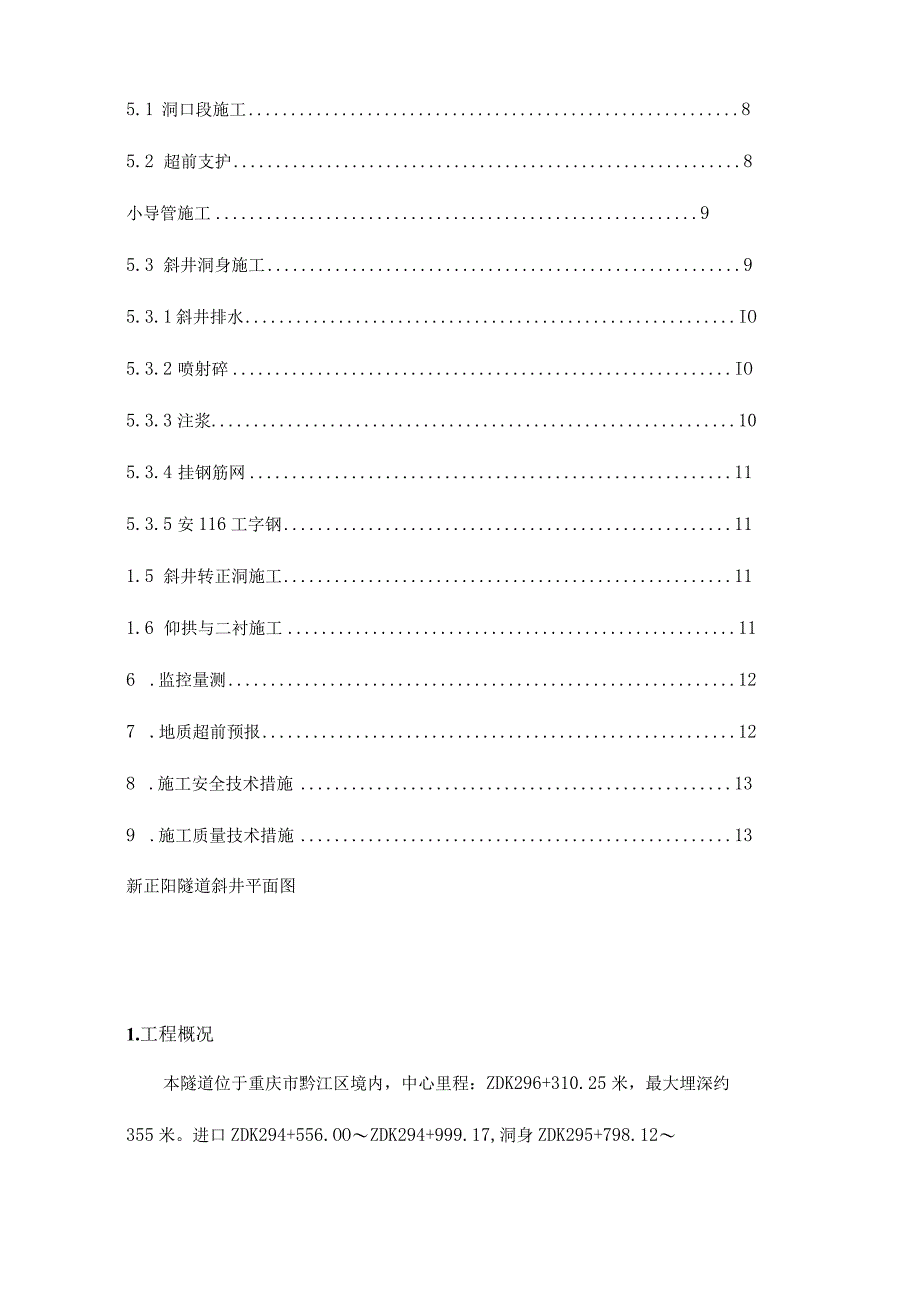

1、1 .工程概况错误!未定义书签。2 .总体施工方案错误!未定义书签。2.1 位置选择根据错误!未定义书签。2.2 总体方案错误!未定义书签。3 .重要参数及工程数量33.1 洞身参数33.2 支护参数43.3 重要工程数量54 .施工总体布置54.1 临时工程54.2 施工场地布置643工期目的74.4 人员安排74.5 机械设备85施工措施85.1 洞口段施工85.2 超前支护8小导管施工95.3 斜井洞身施工95.3.1 斜井排水IO5.3.2 喷射碎IO5.3.3 注浆105.3.4 挂钢筋网115.3.5 安116工字钢111.5 斜井转正洞施工111.6 仰拱与二衬施工116 .监控

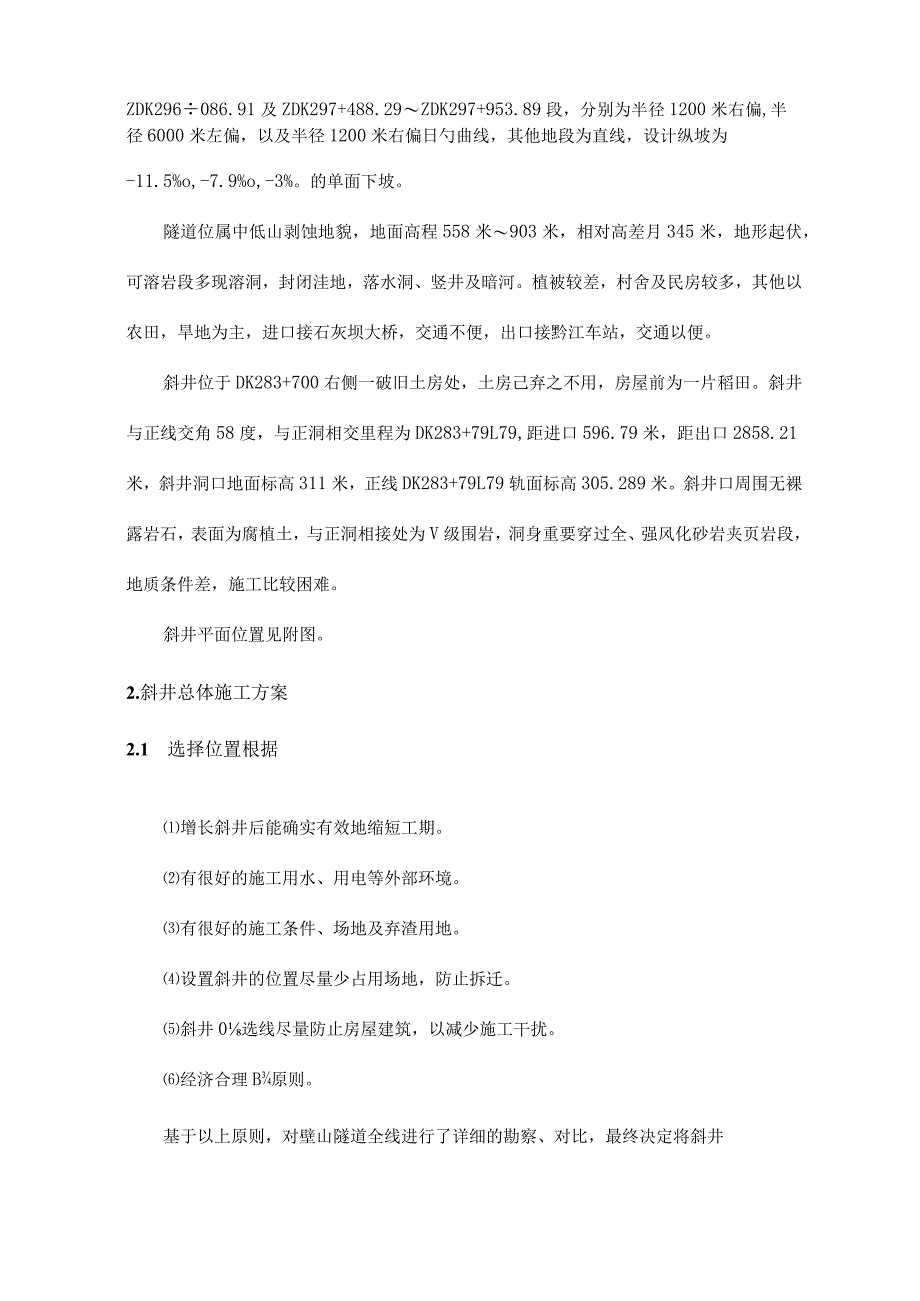

2、量测127 .地质超前预报128 .施工安全技术措施139 .施工质量技术措施13新正阳隧道斜井平面图1.工程概况本隧道位于重庆市黔江区境内，中心里程：ZDK296+310.25米，最大埋深约355米。进口ZDK294+556.OOZDK294+999.17,洞身ZDK295+798.12ZDK296086.91及ZDK297+488.29ZDK297+953.89段，分别为半径1200米右偏,半径6000米左偏，以及半径1200米右偏日勺曲线，其他地段为直线，设计纵坡为-11.5%o,-7.9%o,-3%。的单面下坡。隧道位属中低山剥蚀地貌，地面高程558米903米，相对高差月345米，地形
3、起伏，可溶岩段多现溶洞，封闭洼地，落水洞、竖井及暗河。植被较差，村舍及民房较多，其他以农田，旱地为主，进口接石灰坝大桥，交通不便，出口接黔江车站，交通以便。斜井位于DK283+700右侧一破旧土房处，土房己弃之不用，房屋前为一片稻田。斜井与正线交角58度，与正洞相交里程为DK283+79L79,距进口596.79米，距出口2858.21米，斜井洞口地面标高311米，正线DK283+79L79轨面标高305.289米。斜井口周围无裸露岩石，表面为腐植土，与正洞相接处为V级围岩，洞身重要穿过全、强风化砂岩夹页岩段，地质条件差，施工比较困难。斜井平面位置见附图。2.斜井总体施工方案2.1 选择位置根
4、据增长斜井后能确实有效地缩短工期。有很好的施工用水、用电等外部环境。有很好的施工条件、场地及弃渣用地。设置斜井的位置尽量少占用场地，防止拆迁。斜井0选线尽量防止房屋建筑，以减少施工干扰。经济合理B原则。基于以上原则，对壁山隧道全线进行了详细的勘察、对比，最终决定将斜井进洞位置选择在DK283+700右侧一破旧土房处。但此处埋深较浅,且上部土体均为堆积土,一旦斜井施工,也许会引起周围土体滑坍,威胁周围居民区安全。2. 2总体方案斜井施工进洞前有一55米埋深较浅段采用长拉槽开挖，开挖后采用C20碎重力式挡墙支护，挡墙墙高26米；同步对暗挖段地表进行注浆加固,然后采用超前管棚进洞,斜井进洞后采用台阶
5、法施工，遵照短开挖、弱爆破、强支护、快封闭、早成环B原则。斜井施工至与正洞交界后，在正洞左侧边墙与横洞交界里程处，以组合焊接一起03根12Ob钢架作为基础，在此型钢钢架上焊接3根12Ob型钢横梁，为正洞钢架提供落脚平台；同步以圆曲线形式转体进入正洞，同步上坡开挖至正洞拱顶高程，并继续沿相似方向掘进15米（此段设置临时支护，采用拱墙12Ob工字钢）；形成作业空间后，转向相反方向施工，扩挖临时支护抵达正洞原则断面，然后同步向出口施工。如下图：其中斜井一隧道出口施工至DK285+446,其施工时间如下表:隧道名称施工段落项目计划开始时间计划结束时间计划施工时间（天）壁山隧道斜井斜井(125m)开挖及
6、支护2010/11/12010/1/3191衬砌及其他2010/12/12011/2/2081斜井一正洞出口（1666m）开挖及支护2010/11/12012/6/15592衬砌及其他2010/12/12012/6/30607注：其中V级围岩按40米/月，IV级围岩按75米/月，IH级围岩按120米/月计算，斜井转入正洞后向出口施工（其中斜井转正洞施工进度未计折扣）3.重要参数及工程数量3.1 洞身参数斜井设置里程：XJKO+000XJKo+13L25,拉槽里程为XJKO+000XJKo+055斜井长度：131.25米（其中拉槽55米）斜井纵、横坡：纵坡-3.02%（斜井进口至正洞方向）、横坡
7、1%（单向坡）斜井净空:6m5m（如下图）：2麴浆恪隹W.3. 2支护参数基于斜井全段围岩较差，为保证施工安全及后期有效期间的安全，决定采用先挂网锚喷，后采用模筑衬砌C30碎，其重要支护参数为：地表加固：斜井XJKO+055XJK0+070段沿中线左右15m范围内采用地表注浆加固，注浆导管采用42钢管，间距为IoOCmXIoOCnb梅花型布置，深度20m。超前支护：超前支护采用拱部超前管棚和双层超前642小导管。其中超前管棚22根，长30m,外插角度0；超前小导管每环40根，4.5m根，3m一环；加强支护：加强支护采用全环工120b钢架，间距0.6m,钢拱架锁脚锚杆为42钢管，长4.5m根，每
8、环8根，钢架之间采用e22钢筋连接，环向间距1叱系统支护：系统支护重要由喷射混凝土、钢筋网、锚杆构成，拱墙采用中22锚杆,长度6m,间距1.0l.0m,梅花型布置；8钢筋网，网格间距0.200.20m；喷射C25碎，厚度28cm；3. 3重要工程数量开挖土石方m37435拉槽C20碎m3180地表加固42钢管根4200m42023水泥砂浆m3427衬砌与工C30碎m3520初期支护（包括15米临时支护）喷碎C25碎m3363钢筋网HPB235钢筋kg11965锚杆22砂浆根2142m8568管棚108钢管根22ID660超前小导管42钢管根816m3672支护注浆水泥砂浆m3133钢架22连接
9、钢筋kg10943I20b型钢kg94371锁脚锚管42钢管根1224m5508临时支护在扩挖时分段分层破除。4. 施工总体布置4.1 临时工程施工便道施工便道可由大慈寺村水泥路面进入，经5KM水泥路和0.IKM泥结石既有便道接斜井口顺山坡修建约0.3KM4米宽C20碎路面施工便道，另修建一公约0.3KM4米宽C20碎路面路面施工便道至弃渣场。0.IKM泥结石既有便道改为4米宽C20碎路面便道。便道每隔100米设一错车道，错车道长10米，宽6米。4.L2施工驻地在弃渣场附近平地修建施工生活居住区，办公生活区设办公室、职工宿舍、职工食堂、浴室、厕所等办公生活设施；统一采用彩钢房构造。生活区统一规
10、划、集中布置，营区周围设围护，围护采用砖墙构造，涂以明显色彩。41.3施工用电施工用电采用永临结合方案，重要施工电力与骑龙咀隧道进口共用同一线路，从附近0高压电线接入，线路长约IKM；在离洞口50米左右安装一台800KVA变压器，另配置2台200KW内燃发电机。4.1.4施工用水斜井所在地附近地下水较丰富，埋深较浅，生活用水可运用钻井取水或从附近鱼塘取水，经取样检查合格后饮用；施工用水运用附近水塘水，经抽水泵至斜井顶部高山水池，水池最大储存量150t,管路采用100钢管管路进洞。4.1.5施工用风为满足隧道钻爆法施工所需风量,在洞口50米处设置4台20m3电动空压机。因斜井长度较短，斜井施工阶
11、段可暂不用通风，在进入正洞后采用长管路独头压入式通风方案：进洞口设置一台2X11OW通风机，配直径120OnIm风筒，风机安装在距洞口20米处，设置双回路电源。高压风管和风筒与水管设于同一侧，安顿于斜井左侧，其中高压风管与水管置于地面，风筒悬挂于拱腰处。4.L6环境保护斜井口位于冲沟边，拉槽进洞后斜井口轻易积水；为此，考虑在斜井口和斜井与正线相交位置设置大型的集水坑；采用抽水泵分级抽排水。斜井口施工为逆坡排水，设集水井由抽水泵分级排出洞外（洞口经沉淀后排出）。洞口设置50?污水处理池，污水经三级沉淀和油污处理，抵达环境保护规定的排放原则后，才能排入地表的自然排水系统内。4.2施工场地布置混凝土
12、拌合站斜井初期支护喷射役与二次衬砌等主体工程混凝土采用项目部拌合站集中提供。4.2.2钢筋加工房钢筋加工房设在经理部旁，占地约60亩，集中加工全线所有钢筋，隧道初支型钢与二衬钢筋在加工房加工好后运至施工场地，严禁现场加工型钢与二衬钢筋。弃硝场在斜井口右侧IoOm处占地53亩的弃磴场，用于斜井及壁山隧道弃硝，其中斜井弃硝0.6万方，壁山隧道弃硝17.2万方,总容量17.8万方。磴场坡脚设MlO浆砌片石挡墙挡护，顶部外侧设MlO浆砌片石截水天沟,底部每隔20m开挖设置碎石盲沟。4 3工期目B严格按照成渝线施工组织设计工期规定组织施工，斜井定于2010年11月1日动工，计划于2010年1月31日斜井
