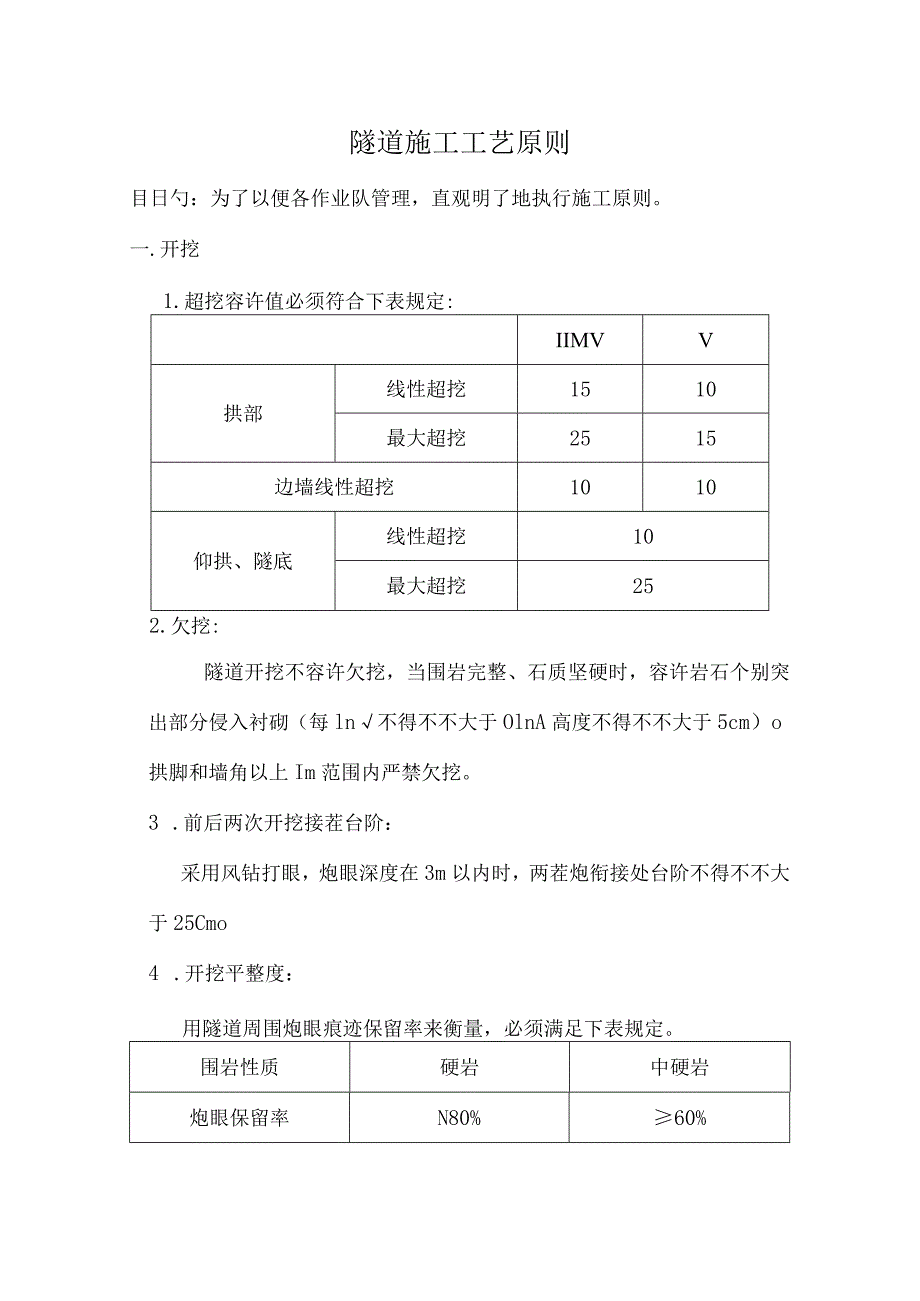

1、隧道施工工艺原则目日勺：为了以便各作业队管理，直观明了地执行施工原则。一.开挖1.超挖容许值必须符合下表规定:IIMVV拱部线性超挖1510最大超挖2515边墙线性超挖1010仰拱、隧底线性超挖10最大超挖252.欠挖:隧道开挖不容许欠挖，当围岩完整、石质坚硬时，容许岩石个别突出部分侵入衬砌（每ln不得不不大于OlnA高度不得不不大于5cm）o拱脚和墙角以上Im范围内严禁欠挖。3 .前后两次开挖接茬台阶：采用风钻打眼，炮眼深度在3m以内时，两茬炮衔接处台阶不得不不大于25Cmo4 .开挖平整度：用隧道周围炮眼痕迹保留率来衡量，必须满足下表规定。围岩性质硬岩中硬岩炮眼保留率N80%60%规定围岩

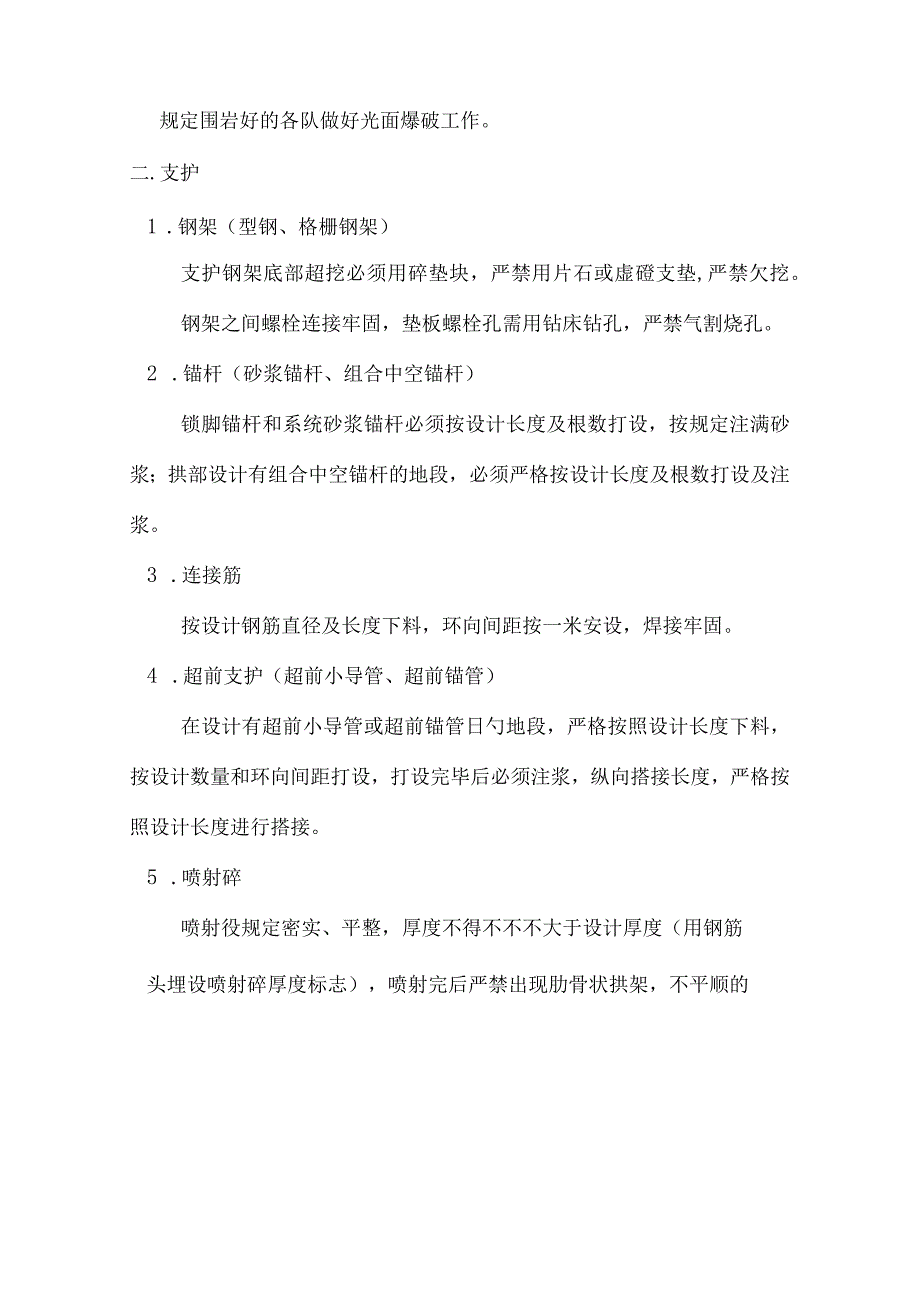

2、好的各队做好光面爆破工作。二.支护1 .钢架（型钢、格栅钢架）支护钢架底部超挖必须用碎垫块，严禁用片石或虚磴支垫,严禁欠挖。钢架之间螺栓连接牢固，垫板螺栓孔需用钻床钻孔，严禁气割烧孔。2 .锚杆（砂浆锚杆、组合中空锚杆）锁脚锚杆和系统砂浆锚杆必须按设计长度及根数打设，按规定注满砂浆；拱部设计有组合中空锚杆的地段，必须严格按设计长度及根数打设及注浆。3 .连接筋按设计钢筋直径及长度下料，环向间距按一米安设，焊接牢固。4 .超前支护（超前小导管、超前锚管）在设计有超前小导管或超前锚管日勺地段，严格按照设计长度下料，按设计数量和环向间距打设，打设完毕后必须注浆，纵向搭接长度，严格按照设计长度进行搭接

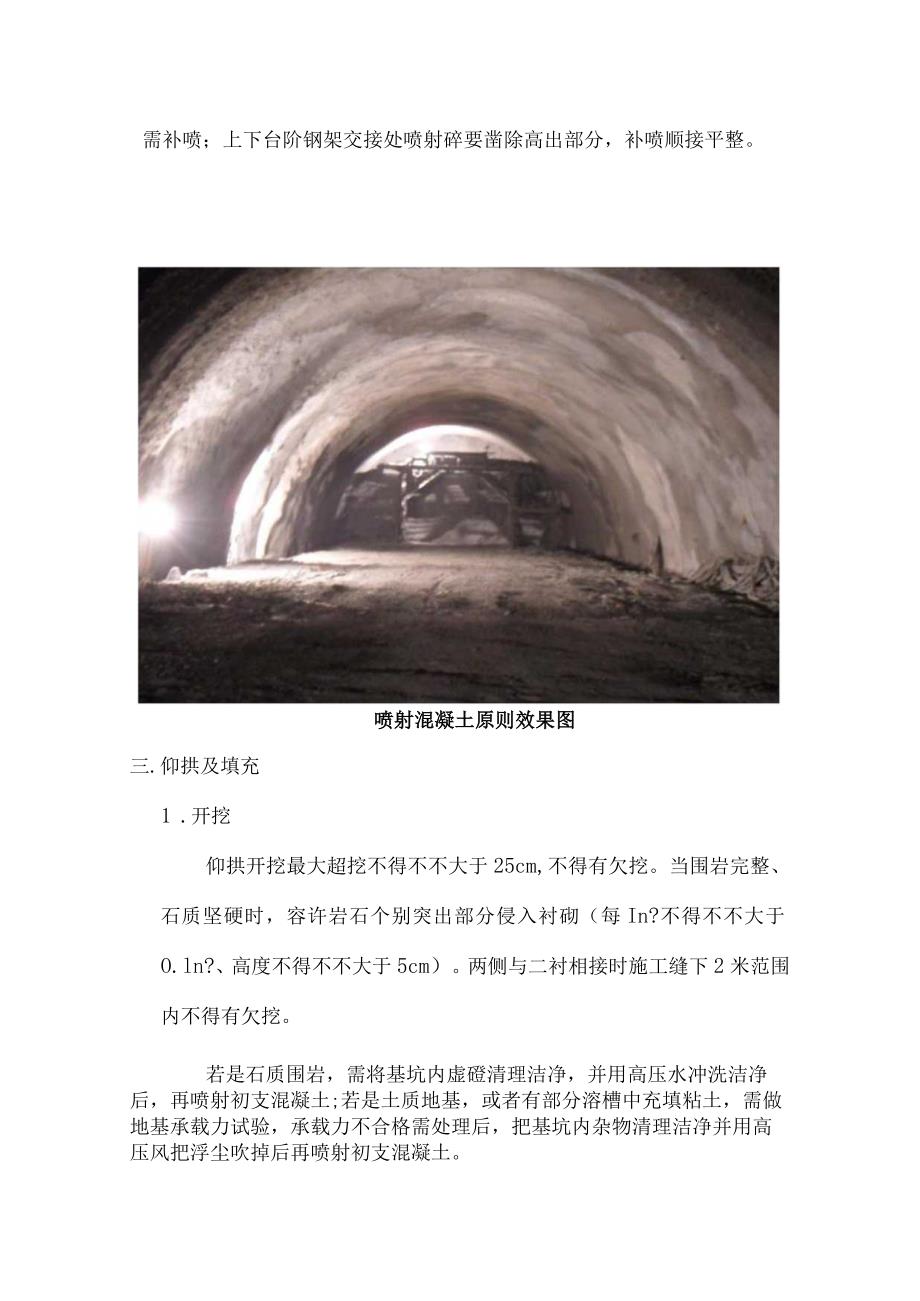

3、。5 .喷射碎喷射役规定密实、平整，厚度不得不不不大于设计厚度（用钢筋头埋设喷射碎厚度标志），喷射完后严禁出现肋骨状拱架，不平顺的需补喷；上下台阶钢架交接处喷射碎要凿除高出部分，补喷顺接平整。喷射混凝土原则效果图三.仰拱及填充1 .开挖仰拱开挖最大超挖不得不不大于25cm,不得有欠挖。当围岩完整、石质坚硬时，容许岩石个别突出部分侵入衬砌（每In?不得不不大于O.ln?、高度不得不不大于5cm）。两侧与二衬相接时施工缝下2米范围内不得有欠挖。若是石质围岩，需将基坑内虚磴清理洁净，并用高压水冲洗洁净后，再喷射初支混凝土;若是土质地基，或者有部分溶槽中充填粘土，需做地基承载力试验，承载力不合格需处理
4、后，把基坑内杂物清理洁净并用高压风把浮尘吹掉后再喷射初支混凝土。2 .初期支护与拱部规定相似，规定表面平顺、密实，厚度不不不不大于设计值。3 .仰拱3.1 有钢筋的仰拱，钢筋要横平竖直，环向钢筋的弧度在现场制作好后，放入基坑内安装。仰拱钢筋原则安装效果图3.2 在安装前应布设钢筋的支撑、定位筋，如下图。仰拱钢筋的定位钢筋3.3 仰拱必须安装弧形模板，以保证混凝土捣固密实，与二衬施工缝顺接圆顺、美观。弧形模板配移动模架，详细见下图。3.4背贴式止水带必须安装顺直，质量原则见下图。1.5 仰拱环向施工缝处中埋式止水带必须安装规范，安放于设计位置，新旧混凝土内各占二分之一(15cm)o浇筑后效果与二
5、衬的效果相似，见下图。1.6 仰拱与二衬间钢筋头要做好防刺破防水布保护，如下图。仰拱钢筋头防刺破防水布、风带保护，及综合接地标识1.7 仰拱与二衬相接处边墙需凿毛，在内轨顶面线做好接地钢筋点的标识，如下图。综合接地钢筋标识及水沟边墙二衬凿毛1.8 仰拱边墙盲管伸入水沟到处理规定，见下效果图。用直径200的pvc管套住3根透水管（不对的做法）特写（对的做法，管管有伸出部分）4 .仰拱填充4.1 仰拱填充内要预埋横向PVC排水管（30m道）综合接地钢筋及PVC排水管需做好标识和保护，如下图。4.2仰拱填充表面规定平整、拉毛。填充抹光拉毛5 .二衬5.1 二衬钢筋环向、纵向间距要均匀，层间距不能不不
6、不大于设计值，安装保护层厚度垫块，环向钢筋焊接采用帮条焊。如下图：钢筋外观形状（横平竖直、层间距）20100T1311:23AM帮条焊效果图保护层垫块保护层垫块特写5.2 二衬混凝土应表面光洁，无蜂窝麻面，无漏水现象。四、三清”原则1、现场整洁(1)路平：指弃磴场至作业面道路平整，没有淤泥和积水、泥坑和高下不平，多种机械、车辆、人员能顺利抵达作业面。(2)灯明：指洞内照明设备、器具齐全，每9米一种灯泡，所有灯泡底端在一条直线，架设线路沿洞身顺直，衬砌混凝土表面1平方厘米的斑点能看清晰，作业面亮度明显，不留死角。(3)管顺：指洞内、外风管、水管顺直，距作业面较近的皮管下班或交接班时安放有序，迅速
7、关(封)闭出风、出水口，风管不漏风，水管不漏水。(4)烟少：指隧道洞内通风设备安装规矩齐全，通风管不漏风，通风机风量足，及时通风，粉尘、有害气体少。(5)沟通：指排水沟不得淤积，时刻保证排水畅通。(6)牌靓：规定工队保护好现场多种标牌，不得损毁和污染。2、物料清晰(1)洞内外多种材料堆放整洁有序：如水泥、沙子、石料、木材、钢材、模板、拱架、机具、废弃材料具按指定地点、指定原则堆放(要有明确的标示牌)等，重点检查水泥、钢材堆放，做到不雨淋、无浸泡，钢材不生锈；(2)洞内外材料使用清晰；混凝土拌合站成拌合机拌料时，堆料处配合比清晰；每拌一盘多种材料计量清晰；水泥标号、钢材型号清晰；领料时手续清晰。
8、3、作业面清洁(1)作业面“无头”、“无底”：如钢筋头、木材头、电线头、管子头、铁丝头；无砂底、碎石底、灰底、垃圾底，规定各作业班组收工必收底。(2)作业面机具停放有序：指使用过混凝土喷射机、风枪、混凝土输送泵、输送管等及时洗刷洁净，排放整洁，风钻摆放在专门的铁架上，钻杆放在铁匣中。(3)衬砌台车上无水泥等污物。五、环境保护（1）对现场油料集中保管，油料库做好防渗、污、跑、冒、滴、漏处理。（2）现场内职工食堂污水通过滤、沉淀、隔油后排入污水管线。（3）对类似水泥的）易飞扬细颗料散体材料，安排在临时库房寄存或用彩条布遮盖；卸装时要小心轻放，不得抛撒，最大程度的减少扬尘。（4）对进出现场的车辆，进
9、行严格的打扫，做好防遗撒工作。（5）对临时施工道路进行路面硬化，在干燥多风季节定期洒水。（6）构造施工中的施工垃圾采用容器吊运至封闭垃圾站，并及时清运。六、场容场貌：现场明显处设置按建设部规定的五牌一图（施工现场平面布置图、工程概况牌，管理人员名单及监督牌，消防保卫，防火责任牌，安全生产记录牌，文明施工牌），重要通道和办公，宿舍等门前所有采用硬地化，做到道路畅通、整洁、不积水，工地周围设置2.5M高硬质围墙，实行封闭式管理，严格按平面布置图施工。七、料具管理：钢筋、砂砖石料，周转材料等按类归堆，做好材料，专设拌和台、分设料库。八、消防保卫:按规定配设消防器具，严格明火作业规定，禁用电炉，严格治安保卫制度管理人员佩戴上岗证，24小时有人值班非施工人员不行私自进入。九、办公及职工生活：常常保持工地办公场所清洁整洁，无乱挂乱堆现象，办公设施完整无缺，桌椅橱柜摆设夺序，公文资料寄存整洁。专设食堂和职工宿舍，食堂符合卫生规定，炊事员一律经体检后持证上岗，有防备和隔绝蝇、鼠等措施，剩饭残渣下脚料倒入加盖的容器内，职工宿舍设通风窗，室内环境整洁有序，室外洗地，浴室、晒衣架和搜集废弃物的垃圾桶，并有专人负责环境卫生，施工期间现场设置若干茶水桶，茶水桶有明显标志，加盖上锁，由炊事员负责茶水桶管理并定期加水保证供应，在高温期间，增长凉爽饮料，风油精,人丹，凉爽油等的供应，并设卫生保健箱2只。
